Jablotron JA-60N - Manual de utilizare al detectorului universal fără fir

Introducere

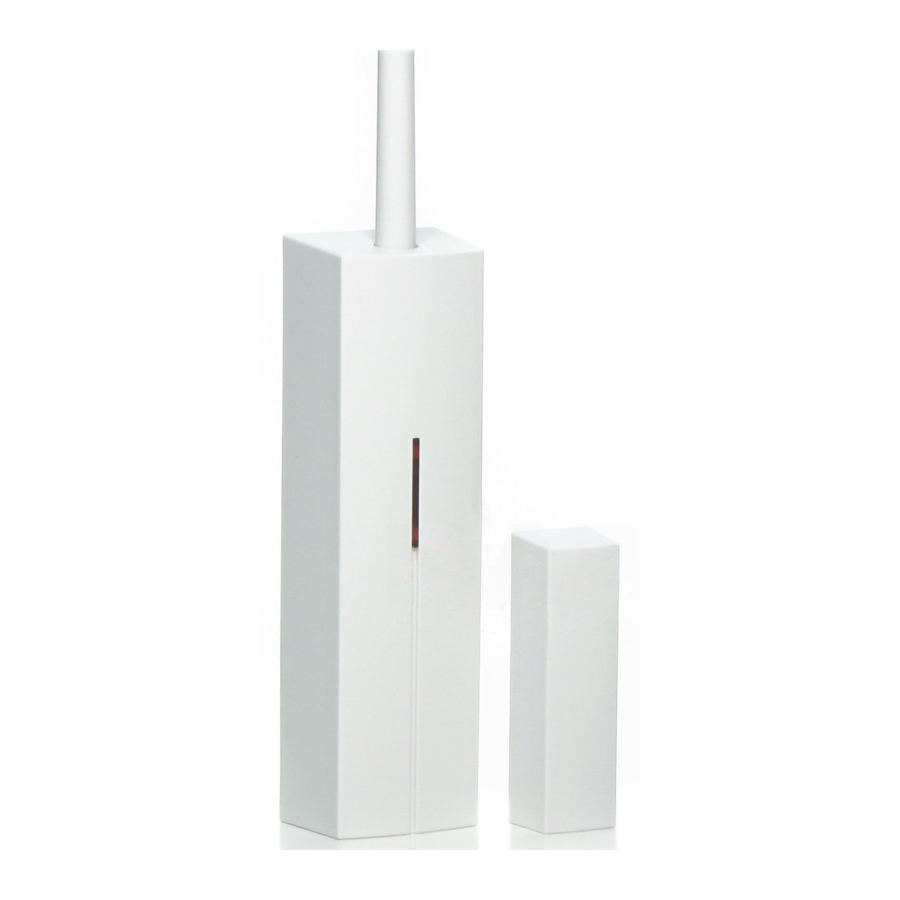

Detectorul magnetic de ușă JA-60N este echipat cu un magnet. O mișcare a magnetului declanșează senzorul intern din detector. Acesta poate declanșa o alarmă de intruziune instantanee sau întârziată și are, de asemenea, senzori de sabotaj încorporați. Sunt disponibile intrări pentru senzori externi.
JA-60N utilizează un protocol sofisticat de comunicare radio cu un nivel ridicat de siguranță a datelor. Detectorul efectuează auto-testări regulate și raportează periodic starea sa sistemului pentru o supraveghere completă. Un mod automat de testare facilitează testarea.

Specificații

Conținutul setului: detector, magnet, 4 șuruburi, 2 x baterii AAA

Instalare

Pentru a detecta deschiderea sau închiderea unei uși sau ferestre, detectorul este echipat cu un magnet. Mișcarea magnetului declanșează senzorul intern din detector.

• Deschideți capacul detectorului apăsând șurubul din partea inferioară a detectorului.
• Componentele electronice și bateriile sunt situate în capac.
• Atașați partea inferioară de perete sau de cadrul ușii sau ferestrei folosind șuruburi.
• Asigurați-vă că antena este verticală (îndreptată în sus sau în jos).
• Atașați magnetul cu șuruburi de partea mobilă a ușii sau ferestrei și puneți capacul. Distanța dintre detector și magnet nu trebuie să fie mai mare de 5 mm când ușa este închisă.
• Nu contează dacă magnetul este instalat în partea dreaptă sau stângă a detectorului


•
  nici detectorul, nici magnetul nu trebuie fixate direct pe o suprafață metalică. Dacă nu există altă opțiune, trebuie utilizată o placă izolatoare (plastic, lemn etc.) de 5 mm grosime sau mai mare sub detector și magnet.
• Utilizați comutatorul DIP nr. 1 pentru a selecta dacă reacția sistemului la deschiderea ușii trebuie să fie instantanee (poziția ON (pornit)) sau întârziată (poziția 1).
• Dacă nu utilizați bornele de intrare (TMP & INP), acestea trebuie conectate la borna GND cu bucle scurte de conectare, iar comutatorul DIP nr. 2 trebuie să rămână în poziția 2.
• Lăsați detectorul JA-60N descoperit și fără baterii instalate.

Utilizarea senzorilor externi cu JA-60N
Detectorul JA-60N poate fi utilizat pentru a conecta detectoare externe, care au contacte pe ieșirile lor. De exemplu, poate fi utilizat pentru a proteja mai multe uși sau ferestre. Senzorul magnetic încorporat al JA-60N poate fi, de asemenea, dezactivat (comutatorul DIP numărul 2 în poziția ON (pornit)), iar apoi JA-60N funcționează doar ca o interfață pentru senzorii externi. Două bucle de intrare (bornele TMP & INP) sunt activate atunci când sunt deconectate de la borna GND.
INP – când această intrare este declanșată (deconectată de la GND), JA-60N va trimite aceleași informații ca și cum senzorul magnetic încorporat este declanșat. Reacția sistemului poate fi selectată cu comutatorul DIP numărul 1 (ON (pornit) = instantaneu sau 1 = întârziat).
TMP – când această intrare este declanșată (deconectată de la GND), unitatea va trimite aceleași informații ca și cum senzorul de sabotaj încorporat este declanșat.
Bucle echilibrate – intrările INP & TMP pot fi, de asemenea, utilizate ca intrări de buclă echilibrată pentru o securitate mai mare. Dacă instalați o rezistență End Of Line (sfârșit de linie) de 10k la capătul buclei (INP sau TMP), JA-60N recunoaște automat această situație și din acest moment va reacționa la o modificare a rezistivității (modificări ±30% sau mai mult vor declanșa intrarea).

Înregistrarea detectorului în sistem

Studiați manualul de instalare al unității receptorului (panoul de control) pentru a afla cum să intrați în modul de înregistrare pentru a înregistra detectorul. Instalați două baterii AAA în detector (polaritatea este marcată în detector) și lăsați-l descoperit. Detectorul va genera un semnal de înregistrare după instalarea bateriilor.

Testarea detectorului

Atașați capacul detectorului și din acest moment detectorul va fi în modul de testare timp de 5 minute, iar LED-ul detectorului va indica fiecare declanșare. La cinci minute după ce capacul a fost închis, detectorul va intra automat în modul normal, iar indicatorul său LED va fi oprit (funcția de economisire a energiei bateriei). Deschideți și închideți capacul detectorului pentru a reseta modul de testare pentru încă 5 minute, dacă este necesar.
Notă: dacă modificați setarea comutatorului DIP, sistemul acceptă noua setare după ce capacul detectorului este închis.

Modul normal de funcționare al detectorului

Detectorul, în modul normal de funcționare, conservă energia bateriei. Nu va indica declanșarea cu LED-ul său, dar fiecare declanșare este transmisă numai sistemului. Detectorul efectuează auto-testarea în mod regulat și raportează starea sa sistemului pentru o supraveghere completă.
Modul puls – în modul normal, când este setată reacția instantanee, detectorul informează sistemul despre starea ușii în mod regulat (deschisă sau închisă). Dacă comutatorul de sabotaj este menținut apăsat în timpul instalării bateriei, detectorul va fi în modul puls, când este transmisă doar deschiderea ușii. Acest mod prelungește durata de viață a bateriei, dar dezactivează opțiunea de indicare a ușii deschise în timpul armării. Ori de câte ori este setată reacția întârziată, detectorul funcționează numai în modul puls.

Testarea și înlocuirea bateriei
Detectorul verifică automat starea bateriilor sale. Dacă este necesar să înlocuiți bateriile, detectorul va informa sistemul despre necesitatea unor baterii noi. În acest mod, detectorul funcționează normal, dar fiecare declanșare este indicată cu un bliț al LED-ului său. În acest fel, este posibil să recunoașteți că este solicitată înlocuirea bateriilor. Dacă este indicată o baterie descărcată, aceasta trebuie înlocuită cât mai curând posibil (într-o săptămână).
Înainte de a înlocui bateriile, receptorul (panoul de control) trebuie pus în modul care permite deschiderea detectorului (modul Utilizator sau Programare).
Utilizați numai baterii alcaline AAA de înaltă calitate pentru înlocuire. După instalarea bateriilor noi, detectorul va fi în modul de testare și fiecare declanșare va fi indicată de LED-ul detectorului. La cinci minute după ce capacul este închis, detectorul va intra automat în modul normal, iar indicatorul său LED va fi oprit (funcția de economisire a energiei bateriei).
