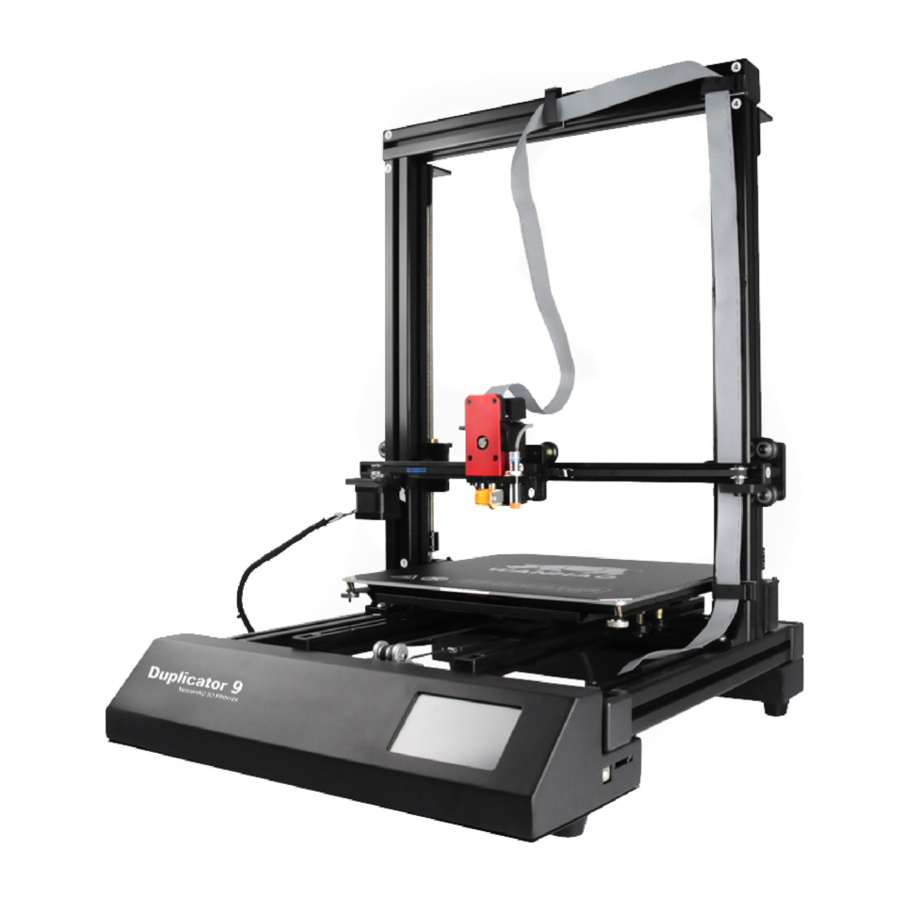

WANHAO DUPLICATOR 9 - Průvodce rychlým spuštěním 3D tiskárny

Obsah

1 Obsah balení
2 MONTÁŽ A UPEVNĚNÍ
3 KONSTRUKCE A PŘIPOJENÍ [POKR.]
4 POKYNY PRO ZAPOJENÍ
5 VYROVNÁNÍ PŘED TISKEM
6 Stáhnout návod
7 V jiných jazycích

Je důležité, abyste pečlivě dodržovali tyto kroky, abyste zajistili správné nastavení vaší 3D tiskárny.

Můžete také navštívit www.wanhao3dprinter.com/Video/D9video/wanhao_D9_unboxing, kde najdete podrobný návod k vybalení a nastavení, vyrovnání, instalaci filamentu a tisku.

Obsah balení

1 x 3D tiskárna WANHAO

1 x Držák cívky filamentu

1 x Stojan cívky filamentu

1 x Napájecí kabel

1 x USB kabel

1 x 8GB SD karta

1 x Šestihranný šroubovák

1 x Sada imbusových klíčů

6 x Šestihranné šrouby

2 x Plastové pásky

1 x 1,75mm PLA filament

1 x Jehla na uvolnění trysky

MONTÁŽ A UPEVNĚNÍ

Vyjměte všechny komponenty z krabice a položte je na rovnou zem.

Základna
Sloupek osy Z *2
Lišta osy X
Portál osy X
Extruder MK12

Položte základnu na bok. Najděte sloupek osy Z s nálepkou č. 2. Zasuňte sloupek č. 2 do svislé aretace základny. Poté utáhněte šroub ve spodní části základny.

KONSTRUKCE A PŘIPOJENÍ [POKR.]

Utáhněte aretační šroub ve směru hodinových ručiček. Poté nainstalujte druhý sloupek osy Z na základnu.

Povolte dva aretační šrouby na sloupku osy Z č. 3 a č. 4 o cca 5 mm. Tím se vytvoří dostatečný prostor pro zasunutí sloupku osy X.

Zasuňte sloupek osy X do šroubů č. 3 a č. 4. Pokud není dostatek místa, možná budete muset aretační šroub znovu povolit.

Utáhněte aretační šroub otvorem v horní části sloupku osy X. Zajistěte sloupek č. 3 i č. 4.

Vložte plastový kryt na oba konce sloupku osy X.

Poznámka: Zkontrolujte prosím sloupky osy Z a osy X. Pokud není některý šroub zajištěn. Musíte zajistit šrouby, abyste zajistili, že portál je stabilní a pevný.

Otočte držák válce o kousek, ale ne příliš blízko. Utáhněte dostatečně, aby se nemohl volně zasunout do sloupku. To samé platí i pro druhou stranu s nálepkami č. 6.

Namontujte lištu osy X. Nejprve zarovnejte pravý a levý držák. Ujistěte se, že je lišta umístěna uprostřed osy X. Možná budete muset upravit vzdálenost k oběma koncům pomocí držáků válců.

Poté utáhněte šrouby na obou koncích č. 5 a č. 6.

Namontujte extruder MK12 na držák osy X. Ujistěte se, že se aretační otvory shodují s otvory držáku.

Je třeba utáhnout celkem 4 šrouby, ale první šroub by neměl být příliš utažený, dokud nejsou namontovány ostatní tři šrouby, poté utáhněte všechny šrouby dohromady.

POKYNY PRO ZAPOJENÍ

VYROVNÁNÍ PŘED TISKEM

Otočte spojkou, abyste snížili obě osy Z, abyste je vyrovnali ve stejné výšce. Poznámka: Pravítko nebo výškoměr by poskytly přesnější výšku pro obě osy Z. Obě osy musí být ve stejné výšce.

Zapněte tiskárnu. Uvolněte 4 vyrovnávací matice podložky o 4-5 otáček. Poté klikněte na LEVEL (úroveň).

Přečtěte si pokyny a poté klikněte na NEXT (další).

Vložte vyrovnávací kartu nebo papír formátu A4 mezi trysku a podložku. Upravte výšku osy Z, dokud při pohybu kartou nebo papírem necítíte tření.

Kliknutím na horní Z posunete extruder nahoru a kliknutím na dolní Z posunete extruder dolů. Přestaňte klikat, dokud při pohybu kartou necítíte tření vyrovnávací karty.
