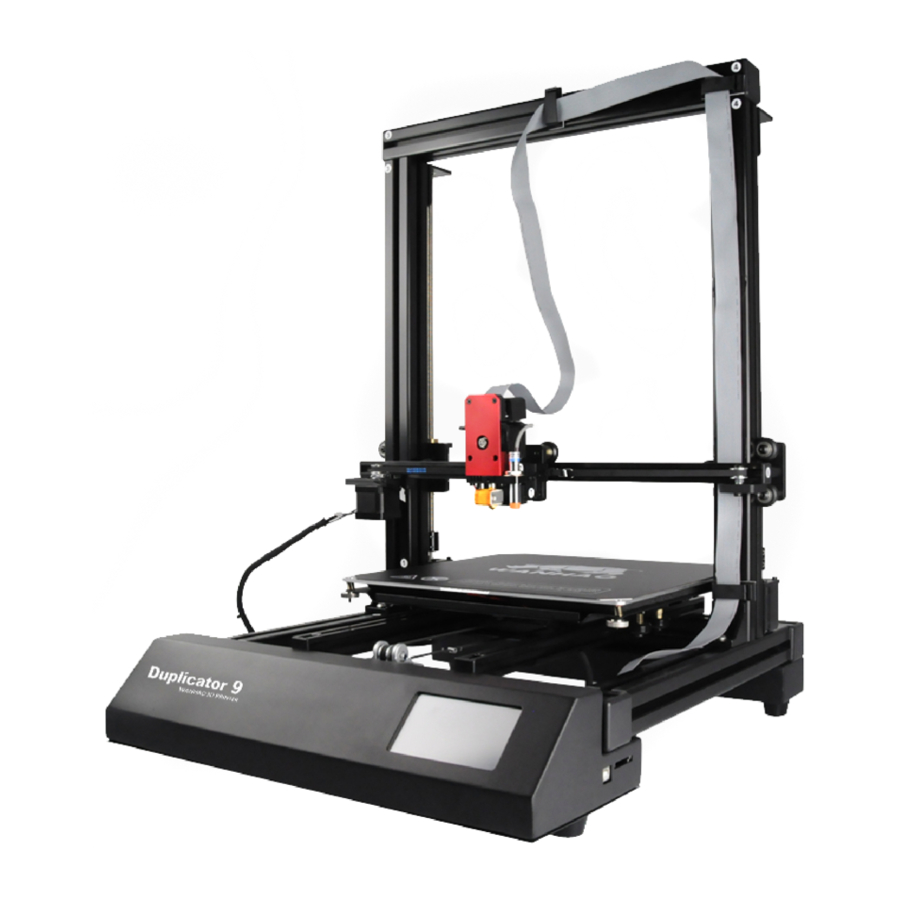

WANHAO DUPLICATOR 9 - Ghid de pornire rapidă a imprimantei 3D

Este important să urmați acești pași cu atenție pentru a asigura configurarea corectă a imprimantei 3D.

Puteți vizita, de asemenea, www.wanhao3dprinter.com/Video/D9video/wanhao_D9_unboxing pentru un ghid pas cu pas despre despachetare și configurare, nivelare, instalare filament și imprimare.

Conținutul pachetului

1 x Imprimantă 3D WANHAO

1 x Suport pentru bobina de filament

1 x Suport pentru bobina de filament

1 x Cablu de alimentare

1 x Cablu USB

1 x Card SD de 8GB

1 x Șurubelniță hexagonală

1 x Set de chei hexagonale

6 x Șuruburi hexagonale

2 x Curele de plastic

1 x Filament PLA de 1,75 mm

1 x Ac pentru desfundarea duzei

ASAMBLARE ȘI MONTARE

Scoateți toate componentele din cutie și așezați-le pe o suprafață plană.

1. Bază
2. Stâlp axa Z*2
3. Șină axa X
4. Portal axa X
5. Extruder MK12

Așezați baza pe o parte. Găsiți stâlpul axei Z cu eticheta Nr. 2. Glisați stâlpul Nr. 2 în suportul vertical al bazei. Apoi strângeți șurubul în partea de jos a bazei.

CONSTRUIRE ȘI CONECTARE [CONT.]

Strângeți șurubul de blocare în sensul acelor de ceasornic. Apoi instalați celălalt stâlp al axei Z pe bază.

Slăbiți cele două șuruburi de blocare de pe stâlpii axei Z Nr. 3 și Nr. 4 cu aproximativ 5mm. Astfel, va exista suficient spațiu pentru ca stâlpul axei X să alunece.

Glisați stâlpul axei X în șuruburile Nr. 3 și Nr. 4. Dacă nu este suficient spațiu, poate fi necesar să slăbiți din nou șurubul de blocare.

Pentru a strânge șurubul de blocare prin orificiul din partea de sus a stâlpului axei X. Blocați ambii stâlpi Nr. 3 și Nr. 4.

Introduceți capacul de plastic pe cele două capete ale stâlpului axei X.

Notă: Vă rugăm să verificați de două ori stâlpii axelor Z și X. Dacă vreun șurub nu este fixat. Trebuie să fixați șuruburile pentru a vă asigura că portalul este stabil și strâns.

Rotiți suportul cilindrului puțin, dar nu prea aproape. Suficient de strâns încât să nu poată aluneca liber în stâlp. Același lucru este valabil și pentru cealaltă parte cu etichetele Nr. 6.

Montați șina axei X. Aliniați mai întâi suporturile din partea dreaptă și stângă. Vă rugăm să vă asigurați că șina este localizată în mijlocul axei X. Poate fi necesar să reglați distanța la ambele capete prin suporturile cilindrului.

Apoi strângeți șuruburile de la ambele capete ale Nr. 5 și Nr. 6.

Montați extruderul MK12 pe suportul axei X. Asigurați-vă (Make) că orificiile de blocare se potrivesc cu orificiile suportului.

Un total de 4 șuruburi trebuie (need) strânse, dar primul șurub nu trebuie să fie prea strâns până când celelalte trei șuruburi sunt montate, apoi strângeți toate șuruburile împreună.

INSTRUCȚIUNI DE CABLARE

NIVELAREA ÎNAINTE DE IMPRIMARE

Rotiți cupla pentru a coborî cele două axe Z pentru a nivela cele două axe Z la aceeași înălțime. Notă: Rigla sau indicatorul de înălțime ar oferi o înălțime mai precisă pentru ambele axe Z. Cele două axe trebuie (need) să fie la aceeași înălțime.

Porniți imprimanta. Eliberați cele 4 piulițe de nivelare a patului cu 4-5 rotații. Apoi dați clic pe LEVEL (Nivelare).

Citiți instrucțiunile, apoi dați clic pe NEXT (Următorul).

Introduceți cardul de nivelare sau o hârtie A4 între duză și pat. Reglați înălțimea axei Z, până când simțiți frecarea în timp ce mutați cardul sau hârtia.

Dați clic pe Z superior pentru a muta extruderul în sus și dați clic pe Z inferior pentru a muta extruderul în jos. Opriți clicurile până când simțiți că cardul de nivelare are frecare în timp ce mutați cardul.

Pentru a muta extruderul manual în 4 colțuri separat. Reglați butonul la fiecare colț, până când simțiți frecare în timp ce mutați cardul de nivelare.

Dați clic pe NEXT (Următorul) pentru a iniția nivelarea automată.

Felicitări! Ați terminat nivelarea patului. Pentru instalarea video, vă rugăm să scanați codul QR.
