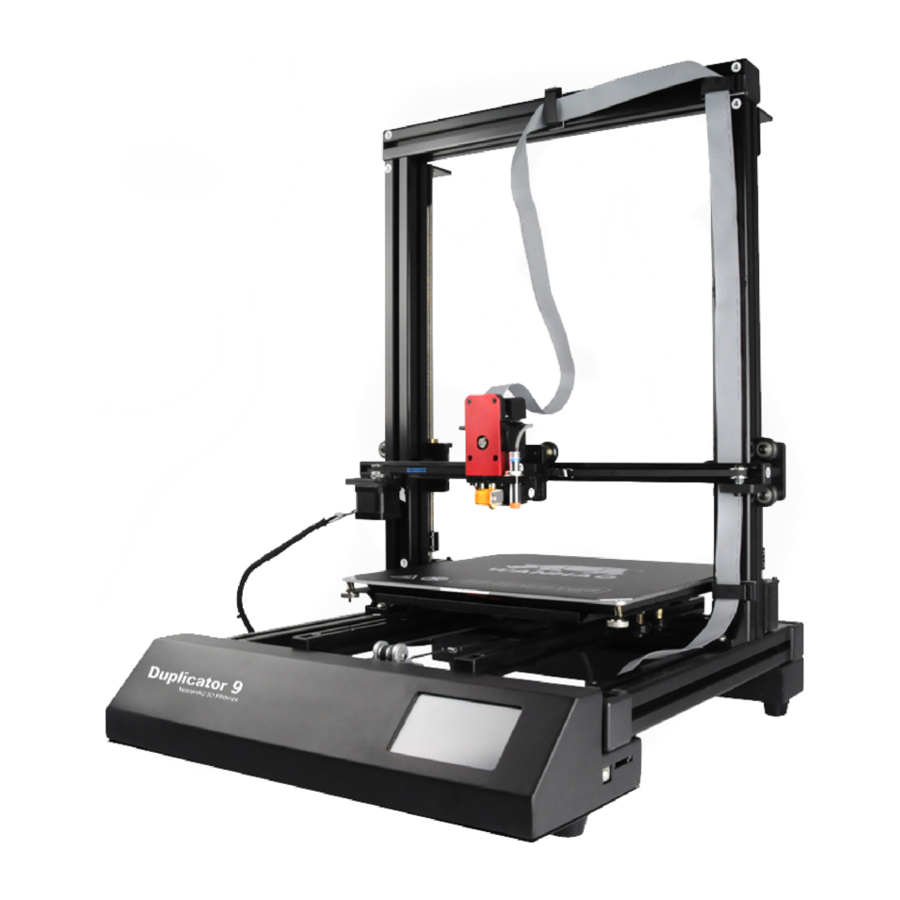

WANHAO DUPLICATOR 9 - Ghid de pornire rapidă a imprimantei 3D

Este important să urmați acești pași cu atenție pentru a asigura configurarea corectă a imprimantei 3D.

Puteți vizita, de asemenea, www.wanhao3dprinter.com/Video/D9video/wanhao_D9_unboxing pentru un ghid pas cu pas despre despachetare și configurare, nivelare, instalare filament și imprimare.

Conținutul pachetului

1 x Imprimantă 3D WANHAO

1 x Suport bobină filament

1 x Suport bobină filament

1 x Cablu de alimentare

1 x Cablu USB

1 x Card SD de 8GB

1 x Șurubelniță hexagonală

1 x Set chei hexagonale

6 x Șuruburi hexagonale

2 x Curele de plastic

1 x Filament PLA de 1,75 mm

1 x Ac pentru desfundarea duzei

ASAMBLARE ȘI MONTARE

Scoateți toate componentele din cutie și așezați-le pe o suprafață plană.

1. Bază
2. Pilon turn axa Z*2
3. Șină axa X
4. Portal axa X
5. Extruder MK12

Așezați baza pe o parte. Găsiți pilonul axei Z cu autocolantul Nr. 2. Glisați pilonul Nr. 2 în dulapul vertical al bazei. Apoi strângeți șurubul în partea de jos a bazei.

CONSTRUIRE ȘI CONECTARE [CONT.]

Strângeți șurubul de blocare în sensul acelor de ceasornic. Apoi instalați celălalt pilon al axei Z pe bază.

Slăbiți cele două șuruburi de blocare de pe pilonul axei Z Nr. 3 și Nr. 4 cu aproximativ 5 mm. Astfel, va exista suficient spațiu pentru ca pilonul axei X să alunece.

Glisați pilonul axei X în șuruburile Nr. 3 și Nr. 4. Dacă nu există suficient spațiu, poate fi necesar să slăbiți din nou șurubul de blocare.

Pentru a strânge șurubul de blocare prin orificiul din partea de sus a pilonului axei X. Blocați ambii piloni Nr. 3 și Nr. 4.

Introduceți capacul de plastic pe cele două capete ale pilonului axei X.

Notă: Vă rugăm să verificați de două ori pilonii axei Z și ai axei X. Dacă vreun șurub nu este fixat. Trebuie să fixați șuruburile pentru a vă asigura că portalul este stabil și strâns.

Rotiți suportul cilindrului puțin, dar nu prea aproape. Suficient de strâns încât să nu poată aluneca liber în pilon. Acest lucru este valabil și pentru cealaltă parte cu autocolantele Nr. 6.

Montați șina axei X. Aliniați mai întâi suporturile din partea dreaptă și stângă. Vă rugăm să vă asigurați că șina este situată în mijlocul axei X. Poate fi necesar să reglați distanța față de ambele capete prin suporturile cilindrului.

Apoi strângeți șuruburile de la ambele capete ale Nr. 5 și Nr. 6.

Montați extruderul MK12 pe suportul axei X. Asigurați-vă că orificiile de blocare se potrivesc cu orificiile suportului.

În total, trebuie strânse 4 șuruburi, dar primul șurub nu trebuie să fie prea strâns până când nu sunt montate celelalte trei șuruburi, apoi strângeți toate șuruburile împreună.

INSTRUCȚIUNI DE CABLARE

NIVELAREA ÎNAINTE DE IMPRIMARE

Rotiți cupla pentru a coborî cele două axe Z pentru a nivela cele două axe Z la aceeași înălțime. Notă: Rigla sau gabaritul de înălțime ar oferi o înălțime mai precisă pentru ambele axe Z. Cele două axe trebuie să fie la aceeași înălțime.

Porniți imprimanta. Eliberați cele 4 piulițe de nivelare a patului cu 4-5 rotații. Apoi faceți clic pe LEVEL (NIVEL).

Citiți instrucțiunile, apoi faceți clic pe NEXT (URMĂTORUL).

Introduceți cardul de nivelare sau o hârtie A4 între duză și pat. Reglați înălțimea axei Z, până când simțiți frecarea în timp ce mutați cardul sau hârtia.

Faceți clic pe Z superior pentru a muta extruderul în sus și faceți clic pe Z inferior pentru a muta extruderul în jos. Opriți clicurile până când simțiți că cardul de nivelare are frecare în timp ce mutați cardul.

Pentru a muta extruderul manual în 4 colțuri separat. Reglați butonul la fiecare colț, până când simțiți frecare în timp ce mutați cardul de nivelare.

Faceți clic pe NEXT (URMĂTORUL) pentru a iniția nivelarea automată.

Felicitări! Ați terminat nivelarea patului. Pentru instalarea video, vă rugăm să scanați codul QR.
