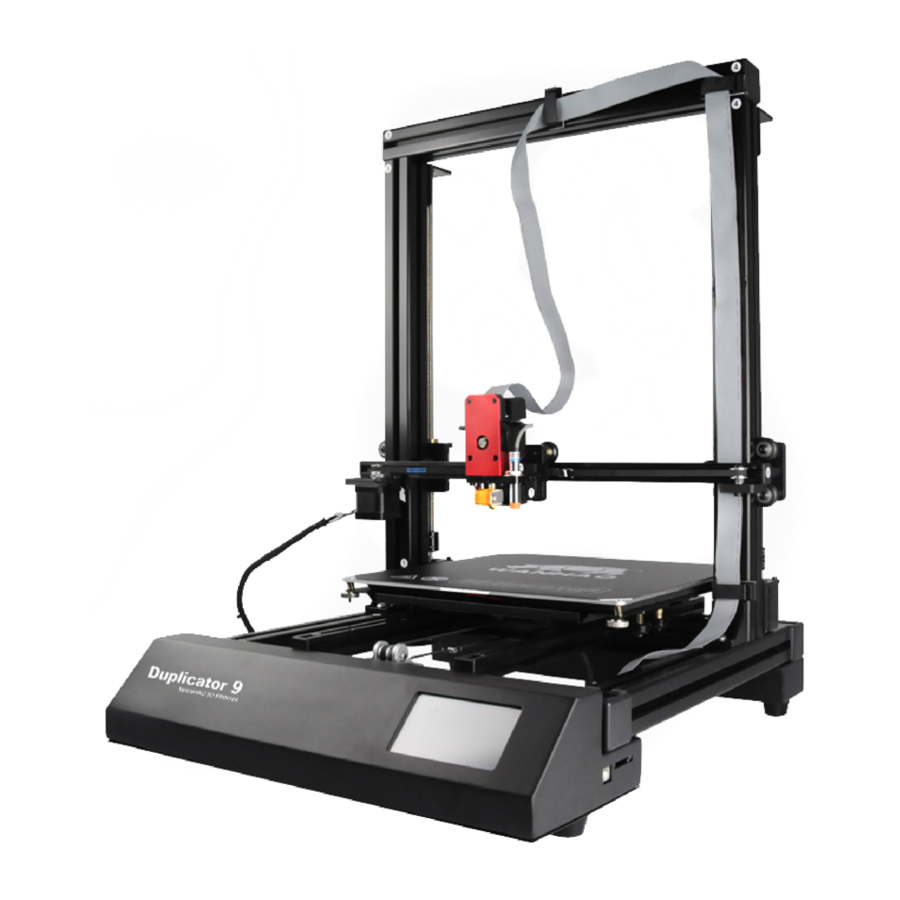

WANHAO DUPLICATOR 9 - Vodnik za hiter začetek 3D tiskalnika

Pomembno je, da natančno sledite tem korakom, da zagotovite pravilno nastavitev vašega 3D tiskalnika.

Obiščete lahko tudi www.wanhao3dprinter.com/Video/D9video/wanhao_D9_unboxing za navodila po korakih o razpakiranju in nastavitvi, izravnavi, namestitvi filamenta in tiskanju.

Vsebina paketa

1 x 3D tiskalnik WANHAO

1 x Držalo za kolut filamenta

1 x Stojalo za kolut filamenta

1 x Napajalni kabel

1 x USB kabel

1 x 8GB SD kartica

1 x Izvijač s šestrobno glavo

1 x Komplet šestrobnega ključa

6 x Šestrobi vijaki

2 x Plastični pasovi

1 x 1,75 mm PLA filament

1 x Igla za odmašitev šobe

SESTAVLJANJE IN NAMESTITEV

Vzemite vse komponente iz škatle in jih položite na ravno podlago.

1. Osnova
2. Stolpec osi Z*2
3. Vodilo osi X
4. Portal osi X
5. Ekstruder MK12

Postavite osnovo na stran. Poiščite steber osi Z z nalepko št. 2. Potisnite steber št. 2 v navpično omarico osnove. Nato privijte vijak na dnu osnove.

IZDELAVA IN POVEZAVA [NADALJEVANJE]

Privijte zaklepni vijak v smeri urinega kazalca. Nato namestite drugi steber osi Z na osnovo.

Odvijte dva zaklepna vijaka na stebru osi Z št. 3 in št. 4 za približno 5 mm. Tako bo dovolj prostora za drsenje stebra osi X.

Potisnite steber osi X v vijake št. 3 in št. 4. Če ni dovolj prostora, boste morda morali ponovno odvijte zaklepni vijak.

Privijte zaklepni vijak skozi luknjo na vrhu stebra osi X. Zaklenite oba stebra št. 3 in št. 4.

Vstavite plastični pokrov na oba konca stebra osi X.

Opomba: Prosimo, dvakrat preverite stebra osi Z in osi X. Če kateri koli vijak ni pritrjen. Pritrditi morate vijake, da zagotovite, da je portal stabilen in tesen.

Zavrtite cilindrično držalo za malo, vendar ne preblizu. Dovolj tesno, da ne more prosto drseti v steber. Enako velja tudi za drugo stran z nalepkami št. 6.

Namestite vodilo osi X. Najprej poravnajte desno in levo držalo. Prepričajte se, da je vodilo nameščeno na sredini osi X. Morda boste morali prilagoditi razdaljo do obeh koncev skozi cilindrična držala.

Nato privijte vijake na obeh koncih št. 5 in št. 6.

Namestite ekstruder MK12 na držalo osi X. Prepričajte se, da se luknje za zaklepanje ujemajo z luknjami držala.

Skupno je treba priviti 4 vijake, vendar prvi vijak ne sme biti pretesen, dokler niso nameščeni drugi trije vijaki, nato pa privijte vse vijake skupaj.

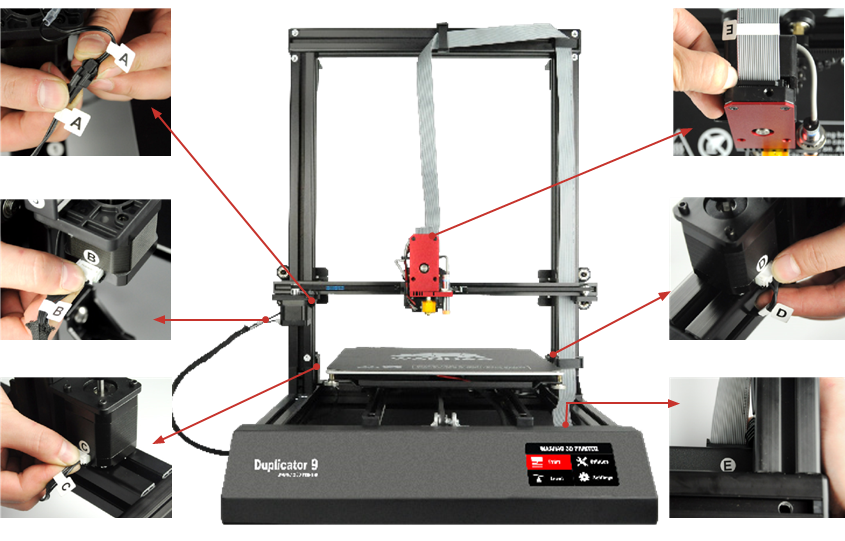

NAVODILA ZA OŽIČENJE

IZRAVNAVA PRED TISKANJEM

Obrnite par, da spustite obe osi Z, da ju izravnate na enaki višini. Opomba: Ravnilo ali merilnik višine bi zagotovil natančnejšo višino za obe osi Z. Obe osi morata biti na enaki višini.

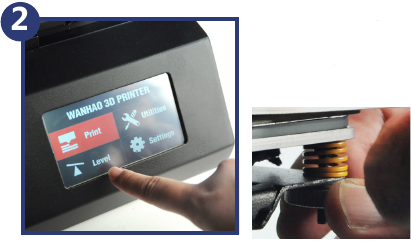

Vklopite tiskalnik. Sprostite 4 matice za izravnavo podlage za 4-5 obratov. Nato kliknite LEVEL (izravnaj).

Preberite navodila, nato kliknite NEXT (naprej).

Vstavite kartico za izravnavo ali papir A4 med šobo in podlago. Prilagodite višino osi Z, dokler ne začutite trenja med premikanjem kartice ali papirja.

Kliknite zgornjo Z, da premaknete ekstruder navzgor, in kliknite spodnjo Z, da premaknete ekstruder navzdol. Nehajte klikati, dokler ne začutite trenja kartice za izravnavo med premikanjem kartice.

Ročno premaknite ekstruder na 4 vogale ločeno. Prilagodite gumb na vsakem vogalu, dokler ne začutite trenja med premikanjem kartice za izravnavo.

Kliknite NEXT (naprej), da začnete samodejno izravnavo.

Čestitamo! Končali ste izravnavo podlage. Za video namestitev skenirajte QR kodo.
