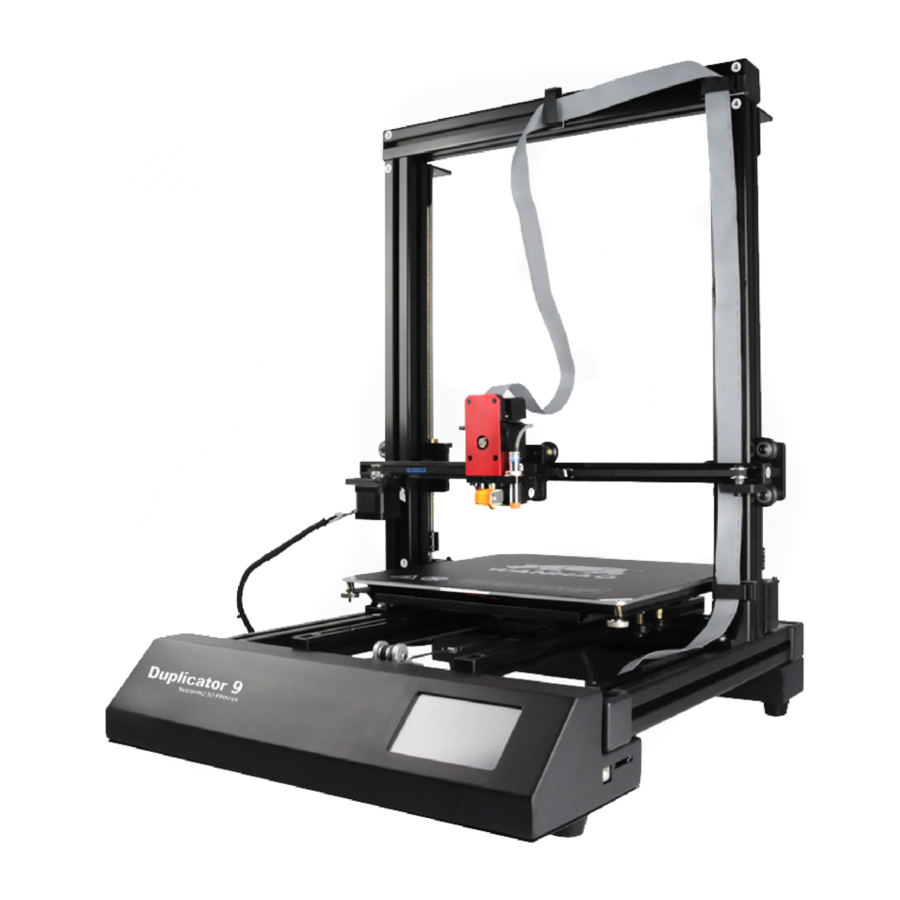

WANHAO DUPLICATOR 9 - Przewodnik szybkiego startu drukarki 3D

Ważne jest, aby dokładnie przestrzegać tych kroków, aby zapewnić prawidłową konfigurację drukarki 3D.

Możesz również odwiedzić stronę www.wanhao3dprinter.com/Video/D9video/wanhao_D9_unboxing, aby uzyskać szczegółowy przewodnik dotyczący rozpakowywania i konfiguracji, poziomowania, instalacji filamentu i drukowania.

Zawartość opakowania

1 x Drukarka 3D WANHAO

1 x Uchwyt szpuli filamentu

1 x Stojak szpuli filamentu

1 x Kabel zasilający

1 x Kabel USB

1 x Karta SD 8GB

1 x Śrubokręt sześciokątny

1 x Zestaw kluczy sześciokątnych

6 x Śruby sześciokątne

2 x Plastikowe paski

1 x Filament PLA 1,75 mm

1 x Igła do odtykania dyszy

MONTAŻ

Wyjmij wszystkie elementy z pudełka i umieść je na płaskiej powierzchni.

1. Podstawa
2. Słupek osi Z *2
3. Szyna osi X
4. Portal osi X
5. Ekstruder MK12

Umieść podstawę na boku. Znajdź słupek osi Z z naklejką nr 2. Wsuń słupek nr 2 do pionowej blokady podstawy. Następnie dokręć śrubę u dołu podstawy.

KONSTRUKCJA I PODŁĄCZENIE [CIĄG DALSZY]

Dokręć śrubę blokującą zgodnie z ruchem wskazówek zegara. Następnie zamontuj drugi słupek osi Z na podstawie.

Poluzuj dwie śruby blokujące na słupku osi Z nr 3 i nr 4 o około 5 mm. Dzięki temu będzie wystarczająco dużo miejsca, aby wsunąć słupek osi X.

Wsuń słupek osi X w śruby nr 3 i nr 4. Jeśli nie ma wystarczająco dużo miejsca, może być konieczne ponowne poluzowanie śruby blokującej.

Aby dokręcić śrubę blokującą przez otwór na górze słupka osi X. Zablokuj oba słupki nr 3 i nr 4.

Włóż plastikową osłonę na dwa końce słupka osi X.

Uwaga: Proszę dokładnie sprawdzić słupki osi Z i osi X. Jeśli jakakolwiek śruba nie jest zabezpieczona. Należy zabezpieczyć śruby, aby zapewnić stabilność i szczelność ramy.

Obróć uchwyt cylindra trochę, ale nie za blisko. Dokręć wystarczająco mocno, aby nie mógł swobodnie wsunąć się w słupek. To samo dotyczy drugiej strony z naklejkami nr 6.

Zamontuj szynę osi X. Najpierw wyrównaj prawy i lewy uchwyt. Upewnij się, że szyna znajduje się na środku osi X. Może być konieczne dostosowanie odległości do obu końców za pomocą uchwytów cylindrów.

Następnie dokręć śruby na obu końcach nr 5 i nr 6.

Zamontuj ekstruder MK12 na uchwycie osi X. Upewnij się, że otwory blokujące pasują do otworów uchwytu.

Należy dokręcić łącznie 4 śruby, ale pierwszej śruby nie należy dokręcać zbyt mocno, dopóki nie zostaną zamontowane pozostałe trzy śruby, a następnie dokręcić wszystkie śruby razem.

INSTRUKCJA OKABLOWANIA

POZIOMOWANIE PRZED DRUKOWANIEM

Obróć sprzęgło, aby obniżyć dwie osie Z w celu wypoziomowania dwóch osi Z na tej samej wysokości. Uwaga: Linijka lub miernik wysokości zapewni dokładniejszą wysokość dla obu osi Z. Obie osie muszą znajdować się na tej samej wysokości.

Włącz drukarkę. Poluzuj 4 nakrętki poziomujące stół o 4-5 obrotów. Następnie kliknij LEVEL (poziom).

Przeczytaj instrukcję, a następnie kliknij NEXT (dalej).

Włóż kartę do poziomowania lub kartkę papieru A4 między dyszę a stół. Dostosuj wysokość osi Z, aż poczujesz tarcie podczas przesuwania karty lub papieru.

Kliknij górne Z, aby przesunąć ekstruder do góry, i kliknij dolne Z, aby przesunąć ekstruder w dół. Przestań klikać, aż poczujesz, że karta do poziomowania ociera się podczas przesuwania karty.

Aby przesunąć ekstruder ręcznie do 4 rogów osobno. Dostosuj pokrętło w każdym rogu, aż poczujesz tarcie podczas przesuwania karty do poziomowania.

Kliknij NEXT (dalej), aby rozpocząć automatyczne poziomowanie.

Gratulacje! Zakończyłeś poziomowanie stołu. Aby obejrzeć wideo z instalacji, zeskanuj kod QR.
