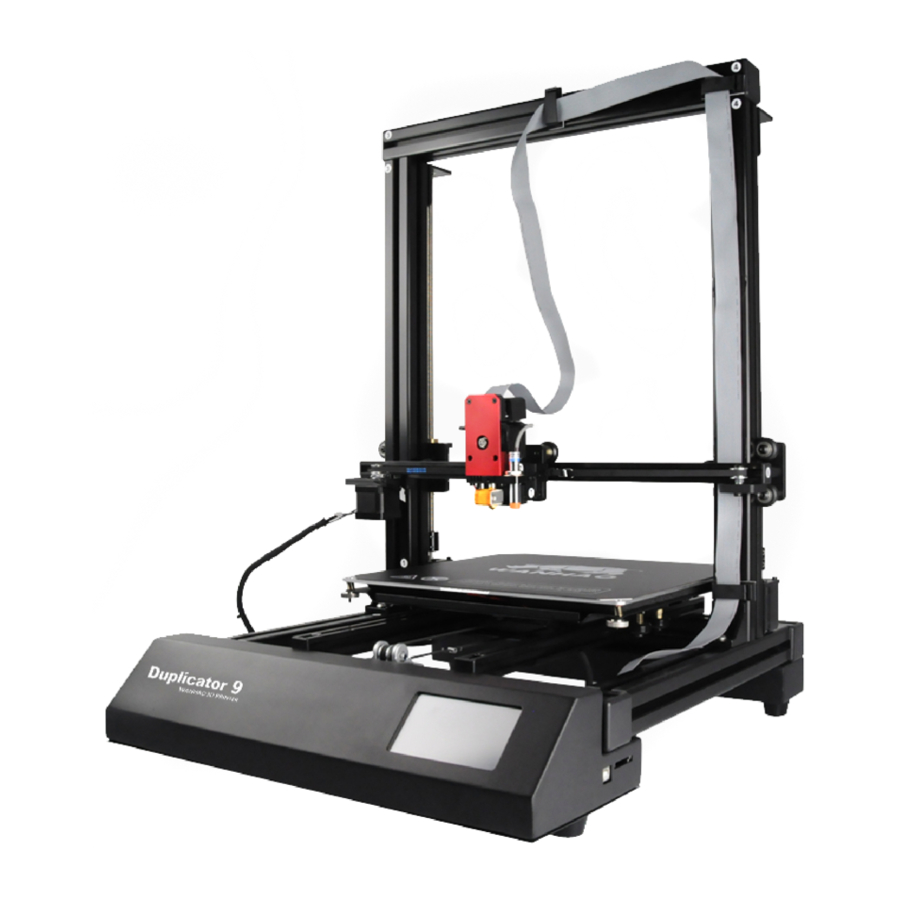

WANHAO DUPLICATOR 9 - 3D Yazıcı Hızlı Başlangıç Kılavuzu

İçerikler

1 Paket İçeriği
2 MONTAJ VE KURULUM
3 YAPILANDIRMA VE BAĞLANTI [DEVAM]
4 KABLOLAMA TALİMATI
5 YAZDIRMADAN ÖNCE SEVİYELEME
6 Kılavuzu indir
7 Diğer Dillerde

3D Yazıcınızın doğru kurulumunu sağlamak için bu adımları dikkatlice izlemeniz önemlidir.

Ayrıca kutudan çıkarma ve kurulum, seviyeleme, filament kurulumu ve yazdırma hakkında adım adım kılavuz için www.wanhao3dprinter.com/Video/D9video/wanhao_D9_unboxing adresini ziyaret edebilirsiniz.

Paket İçeriği

1 x WANHAO 3D Yazıcı

1 x Filament Makara Tutucu

1 x Filament Makara Standı

1 x Güç Kablosu

1 x USB Kablosu

1 x 8GB SD Kart

1 x Altıgen Tornavida

1 x Altıgen Anahtar Seti

6 x Altıgen Civata

2 x Plastik kayış

1 x 1.75mm PLA Filament

1 x Nozulu açmak için iğne

MONTAJ VE KURULUM

Tüm bileşenleri kutudan çıkarın ve düz bir zemine yerleştirin.

Taban
Z ekseni Kule Direği*2
X ekseni rayı
X ekseni portalı
MK12 Ekstruder

Tabanı yan tarafına yerleştirin. No.2 etiketli Z ekseni direğini bulun. No.2 direğini taban dikey dolabına kaydırın. Ardından tabanın altındaki cıvatayı sıkın.

YAPILANDIRMA VE BAĞLANTI [DEVAM]

Kilitleme cıvatasını saat yönünde sıkın. Ardından diğer Z ekseni direğini tabana takın.

No.3 ve No.4 Z ekseni direğindeki iki kilitleme cıvatasını yaklaşık 5mm gevşetin. Böylece X ekseni direğinin kayması için yeterli alan olacaktır.

X ekseni direğini No.3 ve No.4 cıvatalarına kaydırın. Yeterli alan yoksa, kilitleme cıvatasını yeniden gevşetmeniz gerekebilir.

Kilitleme cıvatasını X ekseni direğinin üstündeki delikten sıkmak için. Hem No.3 hem de No.4 direğini kilitleyin.

Plastik kapağı X ekseni direğinin iki ucuna yerleştirin.

Not: Lütfen Z ekseni ve X ekseni direklerini iki kez kontrol edin. Herhangi bir cıvata sabitlenmemişse. Portalın sabit ve sıkı olduğundan emin olmak için vidaları sabitlemeniz gerekir.

Silindir tutucuyu biraz döndürün, ancak çok yakın değil. Direğe serbestçe kayamayacak kadar sıkı. Bu, No.6 etiketli diğer taraf için de aynıdır.

X ekseni rayını monte edin. Önce sağ ve sol taraf tutucularını hizalayın. Lütfen rayın X ekseninin ortasında bulunduğundan emin olun. Silindir tutucular aracılığıyla her iki uca olan mesafeyi ayarlamanız gerekebilir.

Ardından No.5 ve No.6'nın her iki ucundaki cıvataları sıkın.

MK12 ekstruderini X ekseni tutucusuna monte edin. Kilitleme deliklerinin tutucu delikleriyle eşleştiğinden emin olun.

Toplamda 4 cıvatanın sıkılması gerekiyor, ancak diğer üç cıvata monte edilene kadar ilk cıvata çok sıkı olmamalı, ardından tüm cıvataları birlikte sıkın.

KABLOLAMA TALİMATI

YAZDIRMADAN ÖNCE SEVİYELEME

İki Z eksenini aynı yükseklikte seviyelemek için çifti çevirerek iki Z eksenini alçaltın. Not: Cetvel veya yükseklik ölçer, her iki Z ekseni için daha doğru yükseklik sağlayacaktır. İki eksenin aynı yükseklikte olması gerekir.

Yazıcıyı açın. 4 yatak seviyeleme somununu 4-5 tur gevşetin. Ardından LEVEL'e (SEVİYE) tıklayın.

Talimatları okuyun, ardından NEXT'e (SONRAKİ) tıklayın.

Nozul ve yatak arasına seviyeleme kartını veya bir A4 kağıdını yerleştirin. Kartı veya kağıdı hareket ettirirken sürtünmeyi hissedene kadar Z ekseni yüksekliğini ayarlayın.

Ekstruderi yukarı hareket ettirmek için üst Z'ye ve ekstruderi aşağı hareket ettirmek için alt Z'ye tıklayın. Kartı hareket ettirirken seviyeleme kartının sürtünme aldığını hissedene kadar tıklamayı bırakın.

Ekstruderi elle 4 köşeye ayrı ayrı hareket ettirmek için. Seviyeleme kartını hareket ettirirken sürtünme hissedene kadar her köşedeki düğmeyi ayarlayın.
