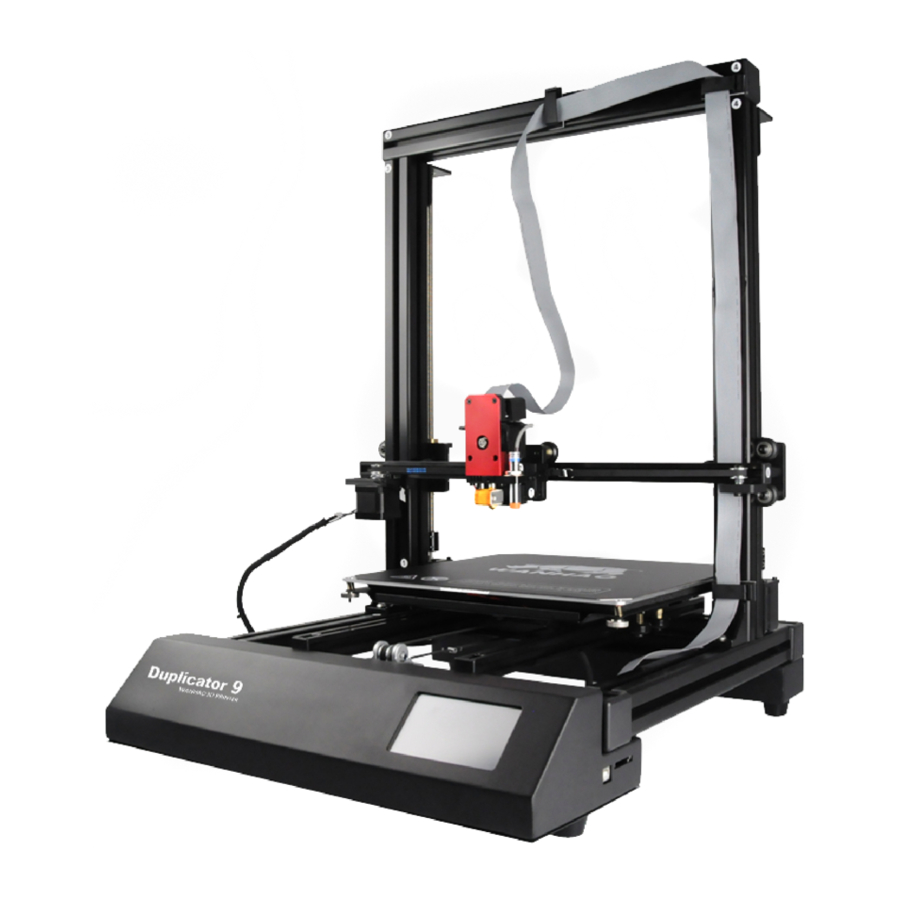

WANHAO DUPLICATOR 9 - Mwongozo wa Haraka wa Kuanza kwa Printa ya 3D

Ni muhimu ufuate hatua hizi kwa uangalifu ili kuhakikisha usanidi sahihi wa Printa yako ya 3D.

Unaweza pia kutembelea www.wanhao3dprinter.com/Video/D9video/wanhao_D9_unboxing kwa mwongozo wa hatua kwa hatua kuhusu kufungua na kusanidi, kusawazisha, usakinishaji wa filamenti na uchapishaji.

Yaliyomo kwenye Kifurushi

1 x Printa ya 3D ya WANHAO

1 x Kishikilia Kisukuku cha Filamenti

1 x Stendi ya Kisukuku cha Filamenti

1 x Kebo ya Umeme

1 x Kebo ya USB

1 x Kadi ya SD ya 8GB

1 x Bisibisi ya skrubu ya Hex

1 x Seti ya Funguo ya Hex

6 x Bolti za Hex

2 x Mikanda ya Plastiki

1 x Filamenti ya PLA ya 1.75mm

1 x Sindano ya kufungua pua

KUKUSANYA NA KUWEKA

Toa vipengele vyote kutoka kwenye kisanduku na uviweke kwenye ardhi tambarare.

1. Msingi
2. Nguzo ya Mnara wa Mhimili wa Z *2
3. Reli ya mhimili wa X
4. Gantry ya mhimili wa X
5. MK12 Extruder

Weka Msingi upande wake. Tafuta nguzo ya mhimili wa Z yenye kibandiko Na. 2. Telezesha nguzo Na. 2 kwenye kabati la wima la msingi. Kisha kaza bolti chini ya msingi.

JENGA NA UNGANISHA [INAENDELEA.]

Kaza bolti ya kufunga kwa mwendo wa saa. Kisha sakinisha nguzo nyingine ya mhimili wa Z kwenye Msingi.

Legeza bolti mbili za kufunga kwenye nguzo Na. 3 na Na. 4 za mhimili wa Z kwa takriban 5mm. Kwa hivyo kutakuwa na nafasi ya kutosha kwa nguzo ya mhimili wa X kuteleza ndani.

Telezesha nguzo ya mhimili wa X kwenye bolti Na. 3 na Na. 4. Ikiwa hakuna nafasi ya kutosha, unaweza kuhitaji kulegeza bolti ya kufunga tena.

Ili kukaza bolti ya kufunga kupitia shimo juu ya nguzo ya mhimili wa X. Funga nguzo zote Na. 3 na Na. 4.

Ingiza kifuniko cha plastiki kwenye ncha mbili za nguzo ya mhimili wa X.

Kumbuka: Tafadhali angalia mara mbili nguzo za mhimili wa Z na mhimili wa X. Ikiwa bolti yoyote haijalindwa. Unahitaji kulinda skrubu ili kuhakikisha gantry ni thabiti na imekazwa.

Zungusha kishikilia silinda kidogo lakini sio karibu sana. Kaza vya kutosha ambavyo haviwezi kuteleza kwenye nguzo kwa uhuru. Hii pia ni sawa kwa upande mwingine na vibandiko Na. 6.

Weka reli ya mhimili wa X. Pangilia vishikilia vya upande wa kulia na kushoto kwanza. Tafadhali hakikisha reli iko katikati ya mhimili wa X. Unaweza kuhitaji kurekebisha umbali hadi ncha zote mbili kupitia vishikilia silinda.

Kisha kaza bolti kwenye ncha zote mbili za Na. 5 na Na. 6.

Weka extruder ya MK12 kwenye kishikilia mhimili wa X. Hakikisha mashimo ya kufunga yanafanana na mashimo ya kishikilia.

Jumla ya bolti 4 zinahitaji kukazwa, lakini bolti ya kwanza haipaswi kuwa ngumu sana hadi bolti zingine tatu ziwekwe, kisha kaza bolti zote pamoja.

MAELEKEZO YA WIRING

USAWAZISHAJI KABLA YA UCHAPISHAJI

Geuza jozi ili kushusha mhimili wa Z mbili ili kusawazisha mhimili wa Z mbili kwa urefu sawa. Kumbuka: Rula au kipimo cha urefu kingetoa urefu sahihi zaidi kwa mhimili zote mbili za Z. Mhimili mbili zinahitaji kuwa katika urefu sawa.

Washa printa. Achilia nati 4 za kusawazisha kitanda kwa mizunguko 4-5. Kisha bofya LEVEL (ngazi).

Soma maagizo, kisha ubofye NEXT (inayofuata).

Ingiza kadi ya kusawazisha au karatasi ya A4 kati ya pua na kitanda. Kurekebisha urefu wa mhimili wa Z, hadi uweze kuhisi msuguano wakati unahamisha kadi au karatasi.

Bofya Z ya juu ili kusogeza extruder juu na ubofye Z ya chini ili kusogeza extruder chini. Acha kubofya hadi uhisi kadi ya kusawazisha inapata msuguano wakati unahamisha kadi.

Ili kusogeza extruder kwa mkono hadi pembe 4 tofauti. Kurekebisha kitovu kila pembe, hadi uhisi msuguano wakati unahamisha kadi ya kusawazisha.

Bofya NEXT (inayofuata) ili kuanzisha usawazishaji otomatiki.

Hongera! Umemaliza kusawazisha kitanda. Kwa usakinishaji wa video, tafadhali changanua msimbo wa QR.
