Fontos, hogy gondosan kövesse ezeket a lépéseket a 3D nyomtató helyes beállításának biztosítása érdekében.

A kicsomagolással és beállítással, szintezéssel, filament telepítéssel és nyomtatással kapcsolatos lépésről lépésre útmutatóért látogasson el a www.wanhao3dprinter.com/Video/D9video/wanhao_D9_unboxing oldalra.

A csomag tartalma

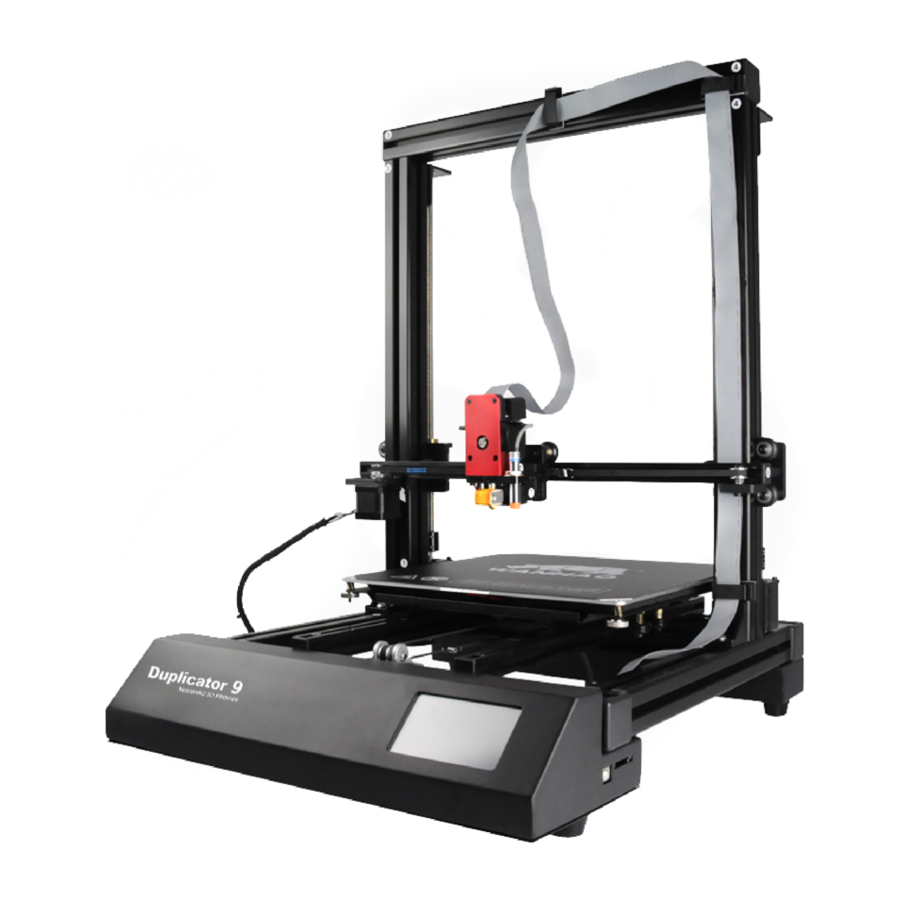

1 x WANHAO 3D nyomtató

1 x Filament tekercstartó

1 x Filament tekercstartó állvány

1 x Tápkábel

1 x USB kábel

1 x 8GB SD kártya

1 x Hatszögletű csavarhúzó

1 x Hatszögletű kulcskészlet

6 x Hatszögletű csavar

2 x Műanyag szíj

1 x 1,75 mm-es PLA Filament

1 x Tű a fúvóka eltömődésének megszüntetéséhez

ÖSSZESZERELÉS ÉS FELSZERELÉS

Vegye ki az összes alkatrészt a dobozból, és helyezze őket a sík talajra.

Alap
Z tengely toronyoszlop*2
X tengely sín
X tengely portál
MK12 Extruder

Helyezze az alapot az oldalára. Keresse meg a 2. számú matricával ellátott Z tengely oszlopot. Csúsztassa a 2. számú oszlopot az alap függőleges szekrényébe. Ezután húzza meg a csavart az alap alján.

ÉPÍTÉS ÉS CSATLAKOZTATÁS [FOLYT.]

Húzza meg a rögzítőcsavart az óramutató járásával megegyező irányban. Ezután szerelje fel a másik Z tengely oszlopot az alapra.

Lazítsa meg a 3. és 4. számú Z tengely oszlopon lévő két rögzítőcsavart körülbelül 5 mm-rel. Így elegendő hely lesz az X tengely oszlop becsúsztatásához.

Csúsztassa az X tengely oszlopot a 3. és 4. számú csavarokba. Ha nincs elég hely, előfordulhat, hogy újra meg kell lazítania a rögzítőcsavart.

A rögzítőcsavar meghúzásához az X tengely oszlop tetején lévő lyukon keresztül. Rögzítse a 3. és 4. számú oszlopot is.

Helyezze a műanyag fedelet az X tengely oszlop két végére.

Megjegyzés: Kérjük, ellenőrizze a Z tengely és az X tengely oszlopokat. Ha bármelyik csavar nincs rögzítve. Rögzítenie kell a csavarokat, hogy biztosítsa a portál stabilitását és szorosságát.

Forgassa el a hengertartót egy kicsit, de ne túl közel. Elég szorosan, hogy ne tudjon szabadon becsúszni az oszlopba. Ugyanez vonatkozik a másik oldalra is, a 6. számú matricákkal.

Szerelje fel az X tengely sínt. Először igazítsa a jobb és bal oldali tartókat. Kérjük, győződjön meg arról, hogy a sín az X tengely közepén helyezkedik el. Előfordulhat, hogy a hengertartókon keresztül be kell állítania a távolságot mindkét végéhez.

Ezután húzza meg a csavarokat az 5. és 6. számú mindkét végén.

Szerelje fel az MK12 extrudert az X tengely tartójára. Győződjön meg arról, hogy a rögzítőlyukak illeszkednek a tartó lyukaihoz.

Összesen 4 csavart kell meghúzni, de az első csavart nem szabad túl szorosan meghúzni, amíg a másik három csavar nincs felszerelve, majd húzza meg az összes csavart együtt.

VEZETÉKEZÉSI ÚTMUTATÓ

SZINTEZÉS NYOMTATÁS ELŐTT

Forgassa el a csatlakozót a két Z tengely leengedéséhez, hogy a két Z tengely azonos magasságban legyen. Megjegyzés: A vonalzó vagy a magasságmérő pontosabb magasságot biztosít mindkét Z tengely számára. A két tengelynek azonos magasságban kell lennie.

Kapcsolja be a nyomtatót. Lazítsa meg a 4 ágyszintező anyát 4-5 fordulattal. Ezután kattintson a LEVEL (szintezés) gombra.

Olvassa el az utasításokat, majd kattintson a NEXT (következő) gombra.

Helyezze be a szintező kártyát vagy egy A4-es papírt a fúvóka és az ágy közé. Állítsa be a Z tengely magasságát, amíg nem érez súrlódást a kártya vagy a papír mozgatása közben.

Kattintson a felső Z-re az extruder felfelé mozgatásához, és kattintson az alsó Z-re az extruder lefelé mozgatásához. Ne kattintson tovább, amíg nem érzi, hogy a szintező kártya súrlódik a kártya mozgatása közben.

Mozgassa az extrudert kézzel külön-külön a 4 sarokba. Állítsa be a gombot minden sarokban, amíg nem érez súrlódást a szintező kártya mozgatása közben.
