Jensen CAR1013 - Betjeningsvejledning til medieafspiller

Forberedelse

Installationsvejledning

Forberedelse til installation

Pakkens indhold

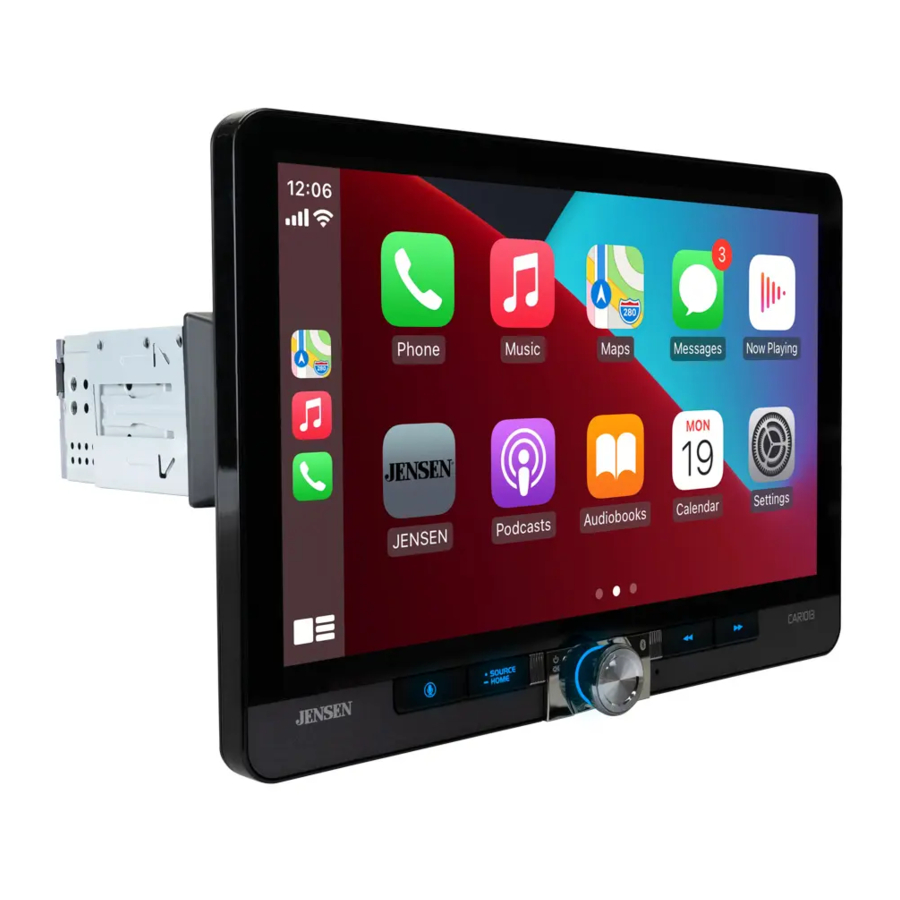

1. Hovedenhed
2. Monteringsramme til 1 DIN
3. Udløserknapper
4. Skruesæt
5. Chassisramme til 2 DIN-installation
6. Pynteliste
7. Ledningsnet
8. Mikrofon
9. GPS-antenne (kun til CarPlay og Android Auto)

Installation

Før du starter

• Kontakt en kvalificeret tekniker for instruktioner. Vi anbefaler altid professionel installation.
• Frakobl den negative batteriterminal.
• Fjern pyntelisten fra enheden (hvis den er installeret).
• Indsæt udløserknapperne, og fjern monteringsrammen fra modtageren.

Bemærk: De fleste køretøjer kræver et installationssæt, ledningsnet og/eller antenneadapter (sælges separat) for at installere hovedenheden korrekt i køretøjet.

Installation af monteringsramme og pynteliste

1. Installer monteringsrammen i et instrumentbordssæt (sælges separat) eller instrumentbordets åbning, og bøj tapperne for at fastgøre monteringsrammen.
2. Tilslut ledningsnettet, mikrofonen og antennen til radioens chassis.
3. Klik pyntelisten på plads, og sørg for, at det hakkede område er i bunden.
4. Skub modtageren ind i monteringsrammen for at fastgøre den.

Tilslutning af LCD-skærmen til chassiset

For at tilslutte LCD-skærmen til enheden skal du forsigtigt trykke LCD-stikket ind i modtagerens chassis, indtil du hører et klik som vist ovenfor.

Afmontering af LCD-skærmen fra chassiset

1. Hold de to udløserknapper nede

2. Træk forsigtigt displaypanelet fremad


Installation af 2-DIN-chassisrammen

1. Fastgør 2-DIN-chassisrammen med (4) M2.5*4-skruer


ELLER

2. Installer 2-DIN-monteringschassisrammen på toppen af chassiset (vist ovenfor) eller i bunden af chassiset (vist nedenfor).


Installation af monteringssidebeslag

Monteringsbeslag vist nedenfor eller valgfrit monteringssæt til køretøj medfølger ikke

Installer monteringsbeslagene på radioens chassis eller på 2-DIN-chassisrammen afhængigt af valg af monteringsmulighed som vist i trin #1 til venstre.

Installationen er fuldført

Skærmrotation

Diagram over indgange/udgange

Bemærk:
Når du udskifter en sikring, skal du sørge for at bruge den korrekte type og strømstyrke. Brug af en forkert sikring kan forårsage skade. Enheden bruger (1) 15 amp ATC mini-sikring placeret på strømstikket.

Indgang til bakkamera
Et bakkamera (medfølger ikke) kan bruges med kameraindgangen.

Placering af betjeningselementer

Radioskærmen har følgende funktioner og visninger:

1. Knap til stemmeaktivering
2. Kilde/Startside
3. Tænd/sluk/lydstyrke/lydløs
4. Nulstil
5. Forrige knap
6. Næste knap

Generel betjening

Tænd/sluk	Tryk kortvarigt på for at tænde enheden. Tryk og hold nede for at slukke enheden.
Lydstyrke	Drej på lydstyrkeknappen for at øge eller mindske lydstyrken.
Lydløs	Tryk kortvarigt på LYDLØS for at slå lyden fra. Tryk kortvarigt på LYDLØS igen for at vende tilbage til den tidligere valgte lydstyrke. Hvis du drejer på lydstyrkeknappen, mens lydstyrken er slået fra, annulleres lydløs-funktionen også.
Tilstand	Tryk på SOURCE (kilde) for at gennemgå følgende driftstilstande: Radio/BT-telefon/BT-lyd/Apple CarPlay/Android Auto/USB/ Kamera/EQ/AV/Indstillinger. Bemærk: Driftstilstande kan også tilgås ved at vælge det tilsvarende ikon i hovedmenuen.
Hovedmenu	Tryk på -ikonet i øverste venstre hjørne af skærmen for at få vist OSD-hovedmenuen. Tryk på ikonerne Radio/BT-telefon/BT-lyd/Apple CarPlay/Android Auto/USB/Kamera/EQ/AV/Indstillinger for at vælge den ønskede kilde.
A/V-indgang	Tilslut eksterne enheder til den bagerste RCA Type A/V-indgang.
USB	Tilslut et USB-flashdrev til den bagerste USB-indgang.
Nulstil	For at løse unormal betjening, eller hvis enheden ikke kan betjenes, skal du trykke på RESET-knappen placeret på frontpanelet som vist i afsnittet Placering af betjeningselementer. Enheden nulstiller hovedprocessoren til standardindstillingerne. Bemærk: Brug spidsen af en pen til at få adgang til nulstillingsknappen og gendanne softwarens fabriksstandardindstillinger.

Fra hovedmenuskærmen skal du vælge Setup (opsætning) for at få adgang til indstillingsmenuen og vælge mellem otte kategorier repræsenteret af ikonerne til venstre på skærmen: General (generelt), Audio, Display, Wifi, Bluetooth, Camera (kamera), Region og Version. Vælg kategorien, og juster de tilgængelige muligheder ved hjælp af berøringsskærmen.

Generelt:

• Sprog: Vælg mellem engelsk og spansk.
• Tidszone: Vælg den ønskede tidszone.
• Dato og klokkeslæt: Juster dag, måned, år, time, minut og format.
• Sommertid: Slå til eller fra.
• Biplås: Slå til eller fra.
• Forsinkelse af sluk: Vælg 1 sekund, 2 sekunder, 3 sekunder eller Fra.
• Fabriksstandard: Nulstil enheden til fabriksstandardindstillinger.
• Højrestyret: Slå til eller fra. Når elementet er slået fra, er det venstrestyret tilstand, og når elementet er slået til, er det højrestyret tilstand. Standardindstillingen er Fra (venstrestyret tilstand).

Lyd:

• Balance/fader - Vælg for at justere balance-/faderindstillinger.
• Subwoofer - Slå subwooferkontrollen til/fra.
• Subwooferfrekvens- Vælg subwooferfrekvens.
• Subwooferniveau - Vælg subwoofer 0-14 (7 er standard).
• EQ - Vælg for at justere EQ-indstillinger.
• Lydstyrke - Vælg for at slå lydstyrkefunktionen til eller fra.
• Standardlydstyrke - Vælg for at justere standardlydstyrkeindstillinger.
• Kildeniveau - Vælg for at justere kildeniveauindstillinger.

Display:

• Belysningskontrol - Vælg for at slå belysningskontrol til eller fra.
• Gråniveau og lysstyrke - Juster gråniveau- og lysstyrkeindstillinger for dag og nat.
• LED - Vælg en farve til LED-knaplysene.
• LED-animation - Vælg for at slå LED-animation til eller fra.
• Baggrund - Vælg mellem tre baggrundsmuligheder.

WiFi: Slå WiFi til/fra, nulstil adgangskode eller se enhedsliste.
Bluetooth: Slå Bluetooth, automatisk tilslutning og automatisk svar til/fra, se enhedsnavn og ryd telefonbogsnavne og -numre.
Kamera: Slå for- og bagkamera til/fra, vend kameravisninger, slå parkeringshjælp til/fra, juster parkeringshjælpsindstillinger og juster forsinkelsen for bagudvisning.
Radio: Juster regionen, og slå TA og AF til/fra.
Version: Se versionsoplysninger.

Lydbetjening

Menus til lydjustering
Fra skærmen Settings (indstillinger) skal du trykke på Equalizer-ikonet (se #3 i skærmbetjeningselementer) for at justere equalizer (10-bånds tonekontrol og 7 forudindstillede EQ-indstillinger), surroundlyd og fader-/balancekontroller.

AM/FM-tunerbetjening

Radiobetjening	Fra hovedmenuen skal du trykke på Radio-ikonet for at vælge AM/FM-tunertilstand.
Hovedmenu	Tryk for at vende tilbage til hovedmenuskærmen.
Bånd	Tryk for at gå gennem tre FM- og to AM-bånd.
Lokal/afstand	Tryk for at skifte mellem lokal eller afstandstuning.
Forudindstillet scanning	Tryk for at scanne gennem alle justerbare forudindstillinger i det aktuelle bånd og afspille dem i 3 sekunder hver.
Søg tuning ned	Tryk for automatisk at tune til en lavere frekvens.
Tastatur	Tryk for at vise tastaturet.
Søg tuning op	Tryk for automatisk at tune til en højere frekvens.
Automatisk lagring	Tryk for automatisk at søge efter og gemme de seks stærkeste stationer i det aktuelle bånd. I alt kan 18 FM- og 12 AM-stationer gemmes.
Lydindstillinger	Tryk for at få adgang til og justere lydindstillinger.
Forudindstillede stationer	For at gemme en station som en forudindstilling i det aktuelle bånd skal du tune til den ønskede station og derefter trykke på og holde det ønskede forudindstillingsnummer nede for at gemme. Tryk på en vilkårlig forudindstillingsknap for at hente og starte afspilning af den pågældende station. (Hold denne knap nede i et par sekunder, og den skifter mellem AS og PS)

USB-betjening

USB	Fra hovedmenuen skal du trykke på USB-ikonet på hovedskærmen.
Hovedmenu	Tryk for at vende tilbage til hovedmenuskærmen.
Nuværende tilstandsindikator	Viser den kilde, der aktuelt afspilles.
Gå tilbage	Tryk for at gå tilbage til den forrige skærm.
Filnumre	Viser de aktuelle/samlede filnumre.
Filoplysninger	Viser de tilgængelige oplysninger om den aktuelle fil.
Forløbet tid	Viser den tid, der er gået/tilbage på det aktuelle spor.
Lydindstillinger	Tryk for at få adgang til og justere lydindstillinger.
Spor op	Tryk for at springe frem til næste sang
Tilfældig	Tryk for at blande alle spor i den aktuelle mappe og igen for at blande alle spor. Tryk igen for at afslutte tilfældig tilstand.
Afspil/pause	Tryk for at sætte afspilningen på pause eller genoptage den.
Spor ned	Tryk for at vende tilbage til begyndelsen af det aktuelle spor.
Gentag	Tryk for at gentage det aktuelle spor og justere for at gentage alle spor i den aktuelle mappe. Tryk igen for at afslutte gentagelsestilstand.

Mediekompatibilitet

Filtype			MP3
Filsystem	FAT	FAT 12	X
		FAT 16/FAT 32
Filendelse	.mp3/.MP3/.Mp3/.mP3/.flac/ogg
	.rmp/.m4a		X
MPEG-format	MPEG 1
	MPEG 2
	MPEG 2.5
Samplingfrekvens	MPEG 1		32/44.1/48kHz
	MPEG 2		12/16/22.05/24kHz
	MPEG 2.5		8/11.025/12kHz
Bitrate	MPEG 1		32 ~ 320kbps
	MPEG 2		8 ~ 160kbps
	MPEG 2.5		8 ~ 160kbps
Andre oplysninger	Mappedybde		Ubegrænset
	Filnavnets længde		32 byte
	Samlet filnummer		2000 filer
	Samlet antal mapper		200 mapper
	Filnummer via mappe		2000 filer
	MP3 ID3 TAG	ver.1.x
		ver.2.x
		Titel, kunstner, album

Bemærkninger:

• På grund af løbende teknologiske fremskridt er nogle USB-flashdrev muligvis ikke kompatible med denne enhed.

Mediekompatibilitet	Følgende filtyper er ikke kompatible: MP3 PRO-format, MP3-afspilningslister RMP-format AAC, beskyttet AAC, M4A-format
Afspilningsrækkefølge	MP3-afspilningssekvensen begynder i roden af USB-enheden. Eventuelle tomme mapper eller mapper, der ikke indeholder MP3-filer, springes over.
Kompatible optagelsesformater	ISO9660-standarder: Maksimal indlejret mappedybde er 8 (inklusive rodmappen). Gyldige tegn for mappe-/filnavne er bogstaver A-Z (alle store), tal 0-9 og "_" (understregning). Nogle tegn vises muligvis ikke korrekt, afhængigt af tegntypen. Denne enhed kan afspille filer i Joliet og andre standarder, der overholder ISO9660. MP3, der er skrevet i andre formater end ovenstående, afspilles muligvis ikke, og/eller deres filnavne eller mappenavne vises muligvis ikke korrekt.
Bemærkninger	Nogle filer afspilles eller vises muligvis ikke korrekt, afhængigt af samplingfrekvens og bitrater. For de bedste resultater skal du bruge følgende indstillinger, når du ripper MP3-filer: 128 kbps eller højere konstant bitrate 44,1 kHz eller højere samplingfrekvens

Bluetooth-betjening

Før du bruger Bluetooth	Før du kan bruge en Bluetooth-enhed til at foretage håndfri opkald eller streame lyd, skal den godkendes. Dette kaldes også "parring" af en enhed.
Parring af en ny enhed	Enheden udsender parringssignalet konstant, når der ikke er nogen enheder tilsluttet i øjeblikket. Fuldfør parringssekvensen fra din Bluetooth-enhed. Se brugervejledningen til din enhed for flere oplysninger. Enhedsnavnet er "CAR1013". Enheden kan være i enhver driftstilstand, når parringen udføres. På visse telefoner skal parring muligvis udføres mere end én gang.
Tilslut	Hovedenheden opretter automatisk forbindelse til den sidst tilsluttede enhed, når forbindelsesfunktionen er indstillet til Auto connect On (Automatisk tilslutning til). Hvis forbindelsesfunktionen er indstillet til Auto Connect Off (Automatisk tilslutning fra), opretter hovedenheden ikke automatisk forbindelse til nogen enhed.
Bluetooth-telefon	Fra hovedmenuen skal du trykke på Bluetooth på skærmen. Bluetooth-ikonet vises, når en Bluetooth-enhed er tilsluttet.
Hovedmenu	Tryk for at vende tilbage til hovedmenuskærmen.
Tastatur	Tryk for at vise tastaturet.
Kontakter	Tryk for at vise kontaktlisten.
Seneste	Tryk for at vise listen over seneste opkald.
Enhed	Tryk for at vise enhedslisten.
Telefonnummer	Viser telefonnummeret, som det er ringet op.
Slet	Tryk for at slette, når du ringer et telefonnummer.
Opkald	Tryk for at oprette forbindelse til et opkald.
Telefon-tastatur	Brug telefon-tastaturet til at indtaste et telefonnummer.
Afslut opkald	Tryk for at afslutte et opkald, der er i gang, eller afvise et indgående opkald.
Mikrofon	Tryk for at slå mikrofonstemmen til eller fra.
Telefon-tastatur	Tryk for at indtaste et telefonnummer.
Lydoverførsel	Tryk for at overføre lyd mellem enheden og mobiltelefonen.
Spor ned	Tryk på ikonet for at vende tilbage til begyndelsen af det aktuelle spor.
Afspil/pause	Tryk på ikonet for at sætte afspilningen på pause eller genoptage den.
Spor op	Tryk på ikonet for at springe frem til den næste sang.
Bluetooth-musik	Tryk for at overføre lyd mellem enheden og mobiltelefonen.

Indstillinger for kørselsretning

For at forbedre køreoplevelsen giver CAR1013 brugeren mulighed for at konfigurere Apple CarPlay og Android Auto til enten venstrestyrede (LHD) eller højrestyrede (RHD) køretøjer.
For at vælge den ønskede konfiguration skal du vælge enten LHD eller RHD i menuen Settings (Indstillinger).

Bemærk: Hvis du ændrer indstillingen for Right Hand Drive (Højrestyret) eller Left Hand Drive (Venstrestyret), mens telefonen er tilsluttet modtageren, skal du frakoble telefonen fra modtageren og tilslutte den igen.

De resulterende konfigurationsmuligheder vises nedenfor:

Apple CarPlay-betjening

Apple CarPlay er en smart grænseflade til iPhone, der giver dig mulighed for stemmestyring (via Siri) af musik, navigation, telefon og beskedapps - hvilket reducerer distraktionen af føreren betydeligt.

	Phone (Telefon) - Brug Siri til at foretage opkald, returnere ubesvarede opkald, lytte til telefonsvarerbeskeder og se nummeroplysninger på modtagerens skærm.
	Messages (Beskeder) - Bed Siri om at sende, læse og besvare sms-beskeder. Denne håndfri betjening minimerer distraktionen og giver dig mulighed for at holde hænderne på rattet og øjnene på vejen.
	Music (Musik) - Få adgang til musik efter kunstner, sang, afspilningsliste og mere via modtagerens berøringsskærm eller via Siri. Modtageren spejler iPhone-skærmen med kunstner- og sporoplysninger.
	Maps (Kort) - Brug Siri til at anmode om sving-for-sving-vejledning – søg efter adresse eller interessepunkter. Apple Maps spejles på skærmen, inklusive trafikinformation og estimeret tid til destinationen.

Kompatible enheder

Lavet til iPhone-modeller:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S

Start af Apple CarPlay

Beskrivelse af trådløs CarPlay-forbindelse.

1. Gå ind i hoved-UI'en, og klik på BT Phone (BT-telefon) for at gå ind i Bluetooth-grænsefladen;
2. Klik på Refresh (Opdater) for at søge efter Bluetooth i nærheden, klik på Pair (Par) for at matche Bluetooth;
3. Åbn iPhone WLAN for at oprette forbindelse til bilen. Når forbindelsen er oprettet, vises Apple CarPlay-ikonet på enhedslisten, og Apple CarPlay-forbindelsen er oprettet;
4. Gå ind i Apple CarPlay-grænsefladen, og klik på funktionerne Phone/Music/Map/Information/osv.

Bemærk: Af sikkerhedsmæssige årsager er Apple CarPlay-funktioner begrænset under kørslen og vil variere med hver Apple CarPlay-aktiveret app. Tilgængelige funktioner bestemmes af hver enkelt app-udbyder. For mere information, besøg www.apple.com/ios/carplay.

Bemærk: Visse iPhone-funktioner kan være ulovlige under kørslen på din placering. Sørg for at gøre dig bekendt med lokale og statslige love vedrørende mobile enheder. Hvis du er i tvivl, skal du stoppe og parkere dit køretøj, før du bruger nogen enheder.

Når Apple CarPlay-menuen vises, fungerer startknappen i nederste venstre hjørne ligesom startknappen på din iPhone.
Tryk og hold den nede for at tilkalde Siri og starte dine stemmekommandoer.
Når som helst under Apple CarPlay-betjening kan du trykke kortvarigt på denne knap for at vende tilbage til Apple CarPlay-hovedmenuskærmen.

Tryk på en vilkårlig applikationsknap i Apple CarPlay-hovedmenuen for at få direkte adgang til den pågældende betjening. Værktøjslinjen i venstre side af skærmen viser klokkeslættet, signalstyrken og genveje til de mest populære applikationer - Phone (Telefon), Music (Musik) og Navigation - så de kan åbnes hurtigt og nemt uden at vende tilbage til hovedmenuen.

Styring af Apple CarPlay

Følgende grundlæggende kontrolelementer vil betjene mange standard Apple CarPlay-funktioner.

	Touch (Tryk) - Tryk kortvarigt på den ønskede indstilling.
	Swipe (Stryg) - Stryg kortvarigt i den ønskede retning.
	Drag (Træk) - Tryk, hold og træk til den ønskede placering.

Afslutning af Apple CarPlay

Afbrydelse af din iPhone afslutter automatisk Apple CarPlay-tilstand. For at afslutte Apple CarPlay-tilstand, mens din telefon stadig er tilsluttet, skal du trykke kortvarigt på knappen Power/Volume (Tænd/sluk/lydstyrke), og enhedens hovedmenu vises.

Android Auto-betjening

Android Auto bringer de mest nyttige apps til din telefonskærm eller din kompatible bilskærm i et format, der gør det nemt for dig at holde dit primære fokus på kørslen. Du kan styre ting som navigation og kort, opkald og sms'er samt musik.

Google Assistant
Med din Google Assistant på Android Auto kan du holde øjnene på vejen og hænderne på rattet, mens du bruger din stemme til at hjælpe dig med din dag. Du skal blot sige "Ok Google" eller i kompatible biler trykke længe på stemmestyringsknappen på dit rat.

Navigation
Få trafikmeldinger i realtid for at undgå farer, fartfælder og finde den hurtigste rute. Eller tag en pause og find lidt at spise undervejs.

Opkald og beskeder
Din Google Assistant lader dig holde forbindelsen, mens du kører. Din assistent kan hjælpe dig med at ringe til telefonnumre fra dine kontakter, chatte med dine foretrukne apps, læse dine beskeder højt og sms'e tilbage, så du kan holde hænderne på rattet.

Kompatible enheder

Android Auto kræver Android Auto-appen fra Google Play, der er installeret på en Android-smartphone, der kører Android Lollipop 5.0 eller nyere.

Visse anvendelser af smartphonen er muligvis ikke lovlige under kørsel i din jurisdiktion, så du skal være opmærksom på og overholde sådanne begrænsninger. Hvis du er i tvivl om en bestemt funktion, skal du kun udføre den, mens bilen er parkeret. Ingen funktion bør bruges, medmindre det er sikkert at gøre det under de kørselsforhold, du oplever.

Start af Android Auto

Trådløs Android Auto-forbindelse Beskrivelse.

1. Gå ind i hoved-UI'en, og klik på BT Phone (BT-telefon) for at gå ind i Bluetooth-grænsefladen;
2. Klik på Refresh (Opdater) for at søge efter Bluetooth i nærheden. Det er bedst at tænde din telefons WLAN, før du opretter forbindelse til Bluetooth, ellers mislykkes forbindelsen;
3. Klik på Pair (Par) for at matche Bluetooth, så vises der en meddelelse om at vælge indstillinger og vælge din mobiltelefon, og Android Auto-forbindelsen er oprettet;
4. Gå ind i Android Auto-grænsefladen, klik på funktionerne i Phone/ Music/Map/ Information/etc. (Telefon/Musik/Kort/Information/osv.).

Bemærk: Når enheden til Android Auto er tilsluttet denne enhed, er enheden også tilsluttet via Bluetooth på samme tid. Hvis fem enheder allerede er parret, vises meddelelsen, der bekræfter, om den registrerede enhed skal slettes. Hvis du vil slette enheden, skal du trykke på [Agree] (Accepter). Hvis du vil slette en anden enhed, skal du trykke på [BT Settings] (BT-indstillinger) og slette enhederne manuelt.

Bemærk: Hvis Android Auto er slået til under et opkald på en mobiltelefon, der ikke er en Android Auto-kompatibel enhed, skifter Bluetooth-forbindelsen til den Android Auto-kompatible enhed efter opkaldet.

Brug af Android Auto

Android Auto-startskærmen viser personlige oplysninger, som f.eks. tid til din destination, påmindelser, seneste opkald, indgående beskeder, den sang, du lytter til, og Google Now-kort.
Når Android Auto-menuen vises, kan du sige "OK Google" eller vælge mikrofonen i øverste højre hjørne for at tale med Google.

1. Seneste apps
2. Google Assistant
3. Google Maps
4. YouTube
5. Telefon
6. Indstillinger

Afslutning af Android Auto

For at afslutte Android Auto skal du trykke på Exit (Afslut). Hvis du afbryder forbindelsen til din Android-telefon, afsluttes Android Auto-tilstanden automatisk.

Bageste RCA-indgang

A/V IN
Tilslut en valgfri lyd-/videokilde til RCA-indgangen (bagpå).
Juster lydstyrken på den eksterne lydkilde efter behov (hvis den er tilsluttet enhedens hovedtelefonudgang).

Betjening af for- og bagkamera

(Valgfrit)

Brug af kameraerne

Tilslut et valgfrit kamera til forreste eller bageste kamera indgang. Se ledningsdiagrammet for detaljer.

Automatisk valg

Enheden vælger automatisk kameratilstand, når den er tilsluttet baklyskredsløbet. Tryk på ikonet CAMERA (KAMERA) i hovedmenuen (når det er aktiveret) for at vælge kameratilstand. Tryk på det øverste venstre område af skærmen for at vende tilbage til hovedmenuen for at slå denne funktion fra. Bemærk: Den manuelle tilstand er til dedikerede kameraer, der er tilsluttet 12VDC+-tændingsledningen og altid er tændt under kørslen, og den er ikke beregnet til kameraer, der er tilsluttet køretøjets baklys.

Justering af skærmbillede for for- og bagkamera

Hvis dine forreste eller bageste kameraer ser ud til at have et omvendt billede på radioens display, skal du gå til kameraafsnittet i menuen Settings (Indstillinger) for at vende kameraets billede. For at gøre dette skal du skifte funktionen "Rear Camera View Reverse" (Omvendt visning af bagkamera) eller "Front Camera View Reverse" (Omvendt visning af frontkamera) for at korrigere kameraets(s) betragtningsvinkel.

SWC-indgangsbetjening

Den indbyggede SWC-grænseflade er kompatibel med PAC-ratstyringsmoduler.
PAC SWI-RC anbefales. En tredjepartsadapter skal bruges for at CAR1013 kan være kompatibel med eventuelle ratkontroller. Følgende betjeningselementer er tilgængelige for de fleste køretøjer.

Forudindstillet op/ned	Søg/spor ned (-)	Lydstyrke ned (-)	BT Afslut
Tilstand	Lydløs	Bånd
Søg/spor op (+)	Lydstyrke op (+)	BT Tal

Bemærk: Ikke alle OE-ratfunktioner understøttes muligvis af CAR1013.

PAC SWI-RC-installationshint

1. Indstil "Radio Select Switch" (Vælgerradio). Indstil SWI-RC til position 7 - "Pioneer/Other/Sony" (Pioneer/Andet/Sony).
2. For at programmere skal du bruge Pioneer/Sony/Other-radiofunktionskortlægningsrækkefølgen til Jensen-enheder.
3. Ved programmering af SWI-RC, hvis en funktion ikke understøttes (eller ikke ønskes), SKAL funktionen springes over i henhold til PAC SWI-RC-instruktionerne.
4. SWC-funktionen SKAL programmeres i den korrekte rækkefølge i henhold til PAC SWI-RC-radiofunktionskortlægningsrækkefølgeinstruktionerne.

Funktionsrækkefølge	Funktionskortlægning	SWI-RC (3.3VDC reference)
		Midterstift (ring) Spænding (Funktionsvalg)	Tipstiftspænding
1	Forudindstillet op/ned	L 0.0V	1.54/1.81
2	Tilstand	H 3.3V	0.6
3	Søg + / Spor +	H 3.3v	1.54
4	Søg - / Spor -	H 3.3v	1.81
5	Lydløs	H 3.3v	1.01
6	Lydstyrke +	H 3.3v	2.07
7	Lydstyrke -	H 3.3v	2.32
8	Bånd	H 3.3v	2.73
9	BT Tal	L 0.0V	0.60
10	BT Afslut	L 0.0V	1.01

Fejlfinding

Generelt
Problem	Årsag	Handling
Enheden tænder ikke/ingen strøm	Gul ledning ikke tilsluttet eller forkert spænding Rød ledning ikke tilsluttet eller forkert spænding	Kontroller forbindelserne for korrekt spænding (11~16VDC)
	Sort ledning ikke tilsluttet	Kontroller forbindelsen til jord
	Sikring sprunget	Udskift sikring(er)
Enheden har strøm, men ingen lyd	Højttalerledninger ikke tilsluttet	Kontroller forbindelserne ved højttalerne
	En eller flere højttalerledninger berører hinanden eller berører chassisjord	Isoler alle bare højttalerledninger fra hinanden og chassisjord
Enheden springer sikringen	Gul eller rød ledning berører chassisjord	Kontroller for klemt ledning
	Højttalerledninger berører chassisjord	Kontroller for klemt ledning
	Forkert sikringsværdi	Brug sikringer med korrekt værdi
Enheden har lyd, men intet billede	Parkbremsens sikkerhedskredsløb ikke tilsluttet Parkbremsen ikke aktiveret	Kontroller forbindelserne ved parkbremsen Aktiver parkbremsen
IR-fjernbetjeningen virker ikke	Dødt batteri	Udskift batteriet

Registrer dit produkt
Registrer dit produkt online på www.jensenmobile.com.

Specifikationer

FM-tuner	Tuningområde: 87.5MHz-107.9MHz Anvendelig følsomhed: 10dBf 50dB støjdæmpende følsomhed: 20dBf Stereo separation @ 1kHz: 38dB Frekvensrespons: 30Hz-13kHz
AM-tuner	Tuningområde: 530kHz-1710kHz Anvendelig følsomhed: 24uV Frekvensrespons: 30Hz-2.3kHz
Bageste USB	Kompatibilitet: High Speed USB 2.0 USB-klasse: Mass storage class
Skærm	Panelstørrelse: 10.1" diagonal måling Synsvinkel (op/ned/venstre/højre): 50/70/70/70 Opløsning: 1024 (H) x 600 (V) Lysstyrke (cd/m 2 ): 500 Kontrastforhold: 500:1 Pixels: 1.152.000
Generelt	Højttalerudgangsimpedans: 4 ohm Linjeudgangsspænding: 2 volt RMS Linjeudgangsimpedans: 200 ohm Chassis dimensioner: 7" X 4.1" X 2" (B x D x H)

Design og specifikationer kan ændres uden varsel.

CEA-2006 strømstandard specifikationer
(reference: 14.4VDC +/- 0.2V, 20Hz~20kHz)

Effekt: 16 watt RMS x 4 kanaler ved 4 ohm og < 1% THD+N
Signal til støjforhold: 80dBA (reference: 1 watt i 4 ohm)

Sikkerhedsanvisninger

Dette er en sikkerhedsfunktion for at forhindre, at føreren distraheres. Videofunktioner i instrumentbrættet fungerer kun, når køretøjet er parkeret, og parkeringsbremsen er aktiveret. Det er ulovligt i de fleste jurisdiktioner for føreren at se video, mens køretøjet er i bevægelse.

SIKKERHEDSMEDDELELSEN er en påmindelse om at køre ansvarligt og sikkert, mens du bruger din mobiltelefonenhed eller andre apps, der er kompatible med denne enhed.
Det anbefales kraftigt, at din Jensen-enhed installeres af en professionel installatør eller en autoriseret forhandler.
Dette produkt er kun beregnet til brug i køretøjer med 12 VDC negativ jord.

For at forhindre skade:

• Sørg for at jorde enheden sikkert til køretøjets chassisjord.
• Fjern ikke enhedens top- eller bunddæksler.
• Installer ikke enheden et sted, der er udsat for direkte sollys, overdreven varme eller mulighed for vandstænk.
• Udsæt ikke enheden for overdreven stød.
• Når du udskifter en sikring, skal du kun bruge en ny med den korrekte værdi. Brug af en sikring med den forkerte værdi kan medføre, at enheden ikke fungerer korrekt.
• For at forhindre kortslutninger, når du udskifter en sikring, skal du først frakoble ledningsnettet.
• Brug kun den medfølgende hardware og ledningsnet.
• Hvis du oplever problemer under installationen, skal du kontakte din nærmeste Jensen-forhandler.
• Hvis enheden ikke fungerer korrekt, skal du nulstille enheden som beskrevet. Hvis problemet stadig fortsætter, skal du kontakte din nærmeste Jenses-forhandler eller ringe til teknisk support på 1-888-921-4088.
• For at rengøre skærmen skal du kun tørre med en tør silikoneklud eller anden blød klud. Brug ikke en stiv klud eller opløsningsmidler såsom fortynder og alkohol, da disse kan ridse panelets overflade og/eller fjerne trykket.
• Når enhedens temperatur falder (som om vinteren), vil den flydende krystal inde i skærmen blive mørkere end normalt. Normal lysstyrke vender tilbage, efter at enheden har været i brug i et stykke tid.
• Når du forlænger tændings-, batteri- eller jordledningen, skal du sørge for at bruge ledninger i bilkvalitet med et minimum AWG 16 eller mere for at forhindre spændingsfald.
• Rør ikke ved den flydende krystalvæske, hvis LCD'en er beskadiget eller i stykker. Den flydende krystalvæske kan være sundhedsskadelig eller dødelig. Hvis den flydende krystalvæske fra LCD'en kommer i kontakt med din krop eller dit tøj, skal du vaske den af med sæbe straks.

Ved installation af denne skærm/medieafspiller ("enhed") i et køretøj må føreren af køretøjet ikke betjene denne enhed ved at se videoer eller spille videospil under kørslen. Manglende overholdelse af denne instruktion kan føre til, at føreren distraheres, hvilket kan resultere i alvorlig personskade eller død for køretøjets passagerer eller personer uden for køretøjet og/eller materielle skader.

Flere stater forbyder installation af skærme/medieafspillere, hvis skærmen er synlig fra førersædet. Hvis du bor i en jurisdiktion, der har vedtaget en sådan lov, må denne enhed ikke installeres, så skærmen er synlig fra førersædet. Ved installation af denne enhed i den forreste konsol/instrumentbræt skal enheden placeres, så den kun vender mod forsædet. Manglende overholdelse af denne instruktion kan føre til, at føreren distraheres, hvilket kan resultere i alvorlig personskade eller død for køretøjets passagerer eller personer uden for køretøjet og/eller materielle skader.

Denne enhed er designet, så den kun kan betjenes, når køretøjet er i "Park", og parkeringsbremsen er fuldt aktiveret. Til dette formål inkluderer denne enhed en parkeringsbremse-lockout-funktion, der forhindrer enheden i at fungere, hvis køretøjet ikke er i "Park", og/eller parkeringsbremsen ikke er fuldt aktiveret. Ved installation af denne enhed skal installatøren tilslutte parkeringsbremse-detekteringsledningen til parkeringsbremsemekanismen for at gøre parkeringsbremse-lockout-funktionen funktionsdygtig. JORD IKKE blot parkeringsbremse-detekteringsledningen til en metaldel af køretøjet. Manglende korrekt installation af parkeringsbremse-lockout-funktionen kan føre til, at føreren distraheres, hvilket kan resultere i alvorlig personskade eller død for førerens passagerer eller personer uden for køretøjet og/eller materielle skader.

Når parkeringsbremse-lockout-funktionen er installeret, må ejeren/brugeren ikke forsøge at forstyrre/neutralisere parkeringsbremse-lockout-funktionen ved at

1. delvist aktivere parkeringsbremsen og/eller
2. købe/bruge en enhed eller enhed, der er designet til at sende nødvendige bremsesignaler til enheden.

Manglende overholdelse af disse instruktioner kan føre til, at føreren distraheres, hvilket kan resultere i alvorlig personskade eller død for førerens passagerer eller personer uden for køretøjet og/eller materielle skader.

Når du betjener denne enhed, skal du holde enhedens lydstyrkeniveau lavt nok, så køretøjets passagerer kan høre trafikrelaterede lyde, såsom politi- og udrykningskøretøjer. Manglende overholdelse af denne instruktion kan føre til, at føreren distraheres, hvilket kan resultere i alvorlig personskade eller død for køretøjets passagerer eller personer uden for køretøjet og/eller materielle skader.

Begrænset tre års garanti

For mere information og for at finde det nærmeste autoriserede servicecenter, bedes du kontakte os på en af følgende måder:

• Ring til os gratis på (888) 921-4088
  (Mandag-fredag, 9:00 til 17:00 EST)
• Send os en e-mail på cs@jensenmobile.com

Kundesupport
1-888-921-4088
(Mandag-fredag, 9-17 EST)
Besøg https://www.jensenmobile.com

Referencer

• iOS - CarPlay - Apple
• Car Stereo - Jensen Mobile
• Car Stereo - Jensen Mobile

Download manual

Her kan du downloade fuld pdf-version af manualen, den kan indeholde yderligere sikkerhedsinstruktioner, garantioplysninger, FCC-regler osv.

Download Jensen CAR1013 - Betjeningsvejledning til medieafspiller

Tilgængelige sprog
