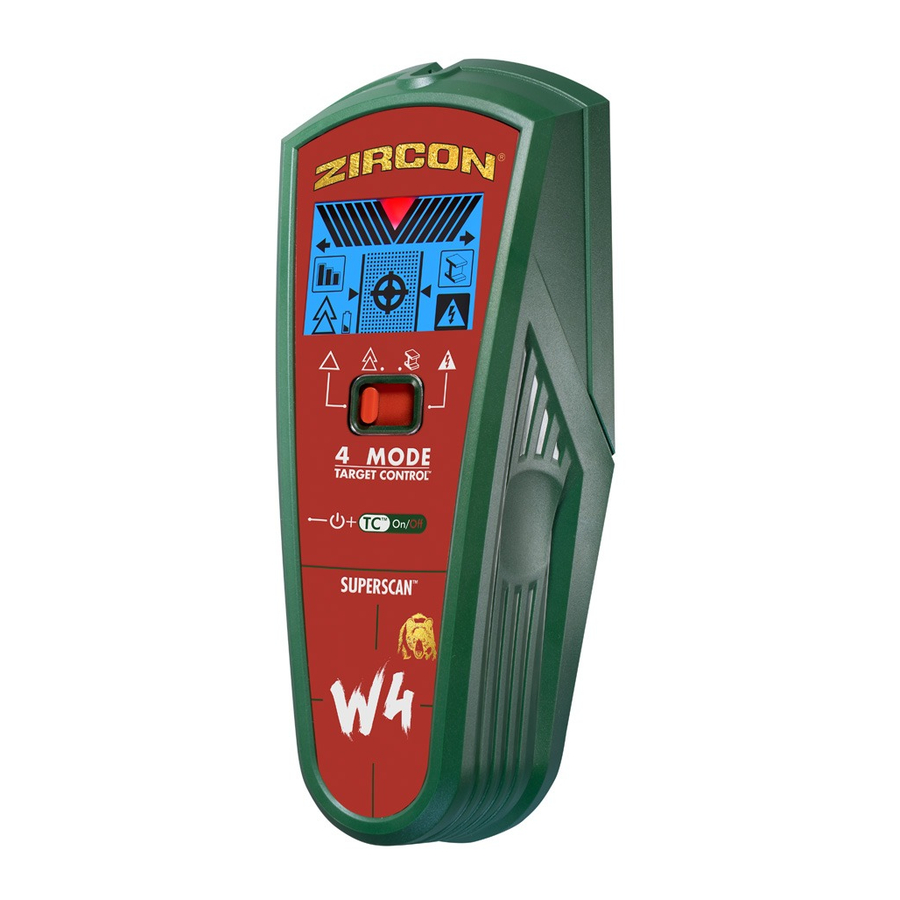

Εγχειρίδιο ανιχνευτή δοκών Zircon SuperScan W4

ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ

ΟΙ ΑΝΙΧΝΕΥΤΕΣ ΔΟΚΩΝ ZIRCON^® ΛΕΙΤΟΥΡΓΟΥΝ ΑΝΙΧΝΕΥΟΝΤΑΣ ΑΛΛΑΓΕΣ ΠΥΚΝΟΤΗΤΑΣ ΠΙΣΩ ΑΠΟ ΤΟΝ ΤΟΙΧΟ. ΜΠΟΡΟΥΝ ΝΑ ΑΝΙΧΝΕΥΘΟΥΝ ΚΑΙ ΑΛΛΑ ΑΝΤΙΚΕΙΜΕΝΑ, ΕΙΔΙΚΑ ΑΝ ΕΙΝΑΙ ΠΟΛΥ ΚΟΝΤΑ ΣΤΟΝ ΤΟΙΧΟ. ΜΗΝ ΥΠΟΘΕΤΕΤΕ ΟΤΙ ΟΛΑ ΟΣΑ ΑΝΙΧΝΕΥΟΝΤΑΙ ΕΙΝΑΙ ΔΟΚΟΣ.

• Να χρησιμοποιείτε πάντα μια καινούργια αλκαλική μπαταρία 9V με εκτεταμένη ημερομηνία λήξης τουλάχιστον 3 χρόνια μετά την τρέχουσα ημερομηνία. Αντιστοιχίστε την κατεύθυνση της μπαταρίας με την εικόνα μέσα στην υποδοχή της μπαταρίας.
• Μην βασίζεστε αποκλειστικά στον σαρωτή για να εντοπίσετε αντικείμενα πίσω από μια επιφάνεια. Χρησιμοποιήστε άλλες πληροφορίες για να εντοπίσετε τέτοια αντικείμενα πριν διεισδύσετε στην επιφάνεια, συμπεριλαμβανομένων των κατασκευαστικών σχεδίων, των ορατών σημείων εισόδου σωλήνων, της καλωδίωσης στους τοίχους, όπως σε ένα υπόγειο, και των τυπικών πρακτικών απόστασης των δοκών.
• Να ξεκινάτε πάντα τη σάρωση σας στη λειτουργία Target Control^™ (TC^™), η οποία σαρώνει μέσω της τυπικής μονής στρώσης γυψοσανίδας έως και ³⁄4" (19 mm) βάθος.
• Να σαρώνετε πάντα για δοκούς σε διάφορα ύψη στον τοίχο και να σημειώνετε τη θέση κάθε στόχου που υποδεικνύεται από τον ανιχνευτή δοκών. Αυτό ονομάζεται "χαρτογράφηση του τοίχου". Οι σωλήνες και άλλα αντικείμενα πιθανότατα δεν θα δώσουν συνεπείς ενδείξεις από το δάπεδο μέχρι την οροφή, όπως θα έκανε μια δοκός.
• Οι δοκοί συνήθως εκτείνονται από το δάπεδο μέχρι την οροφή, εκτός από πάνω και κάτω από τα παράθυρα και πάνω από τις πόρτες.
• Οι ενδείξεις πρέπει να είναι πάντα συνεπείς και επαναλήψιμες.
• Οι σαρωτές τοίχων Zircon^® συνιστώνται μόνο για εσωτερική χρήση.
• Άλλα αντικείμενα που συνήθως περιέχονται σε τοίχους, δάπεδα ή οροφές είναι σωλήνες νερού (πλαστικοί και μεταλλικοί), σωλήνες αερίου, πυράντοχες κατασκευές και ηλεκτρική καλωδίωση.
• Το βάθος ανίχνευσης και η ακρίβεια μπορεί να διαφέρουν ανάλογα με τις συνθήκες του περιβάλλοντος σάρωσης, όπως η περιεκτικότητα σε μέταλλα, η υγρασία, η υφή και η συνοχή των υλικών του τοίχου.
• Ανάλογα με την εγγύτητα της ηλεκτρικής καλωδίωσης ή των σωλήνων στην επιφάνεια του τοίχου, ο σαρωτής μπορεί να τα ανιχνεύσει με τον ίδιο τρόπο όπως τις δοκούς.
  Πρέπει πάντα να δίνεται προσοχή όταν καρφώνετε, κόβετε ή τρυπάτε σε τοίχους, δάπεδα και οροφές που θα μπορούσαν να περιέχουν αυτά τα αντικείμενα. Να είστε εξαιρετικά προσεκτικοί υπό αυτές τις συνθήκες ή όποτε υπάρχει ενεργή καλωδίωση AC.
• Οι δοκοί συνήθως απέχουν 16" ή 24" (40 cm ή 60 cm) στο κέντρο, έχουν συνήθως πλάτος 1¹⁄2" (38 mm) και μπορεί να χωρίζονται από πυράντοχες κατασκευές. Οτιδήποτε πιο κοντά ή διαφορετικού πλάτους, μπορεί να μην είναι δοκός.

Εμπιστεύσου αλλά Επαλήθευσε είναι μια τεχνική που μπορεί να βοηθήσει στην ένδειξη "ασφαλών για τρύπημα" ζωνών για να ελαχιστοποιηθεί η πρόσκρουση σε υπάρχοντα μέταλλα σε μια δοκό, όπως καρφιά, βίδες και προστατευτικές πλάκες. Όταν εμφανίζονται τα Σταυρονήματα στη λειτουργία TC^™, εκτελέστε τον σαρωτή κάθετα πάνω και κάτω από τη δοκό. Οι ενδείξεις δοκού (Σταυρονήματα, Ενδείξεις Άκρων, Μπάρες Ένδειξης Στόχου, Προβολέας Στόχου και Δείκτης SpotLite^®) θα σβήσουν όλες πάνω από βίδες και άλλα μέταλλα και, στη συνέχεια, θα ενεργοποιηθούν ξανά όταν η δοκός είναι απαλλαγμένη από μέταλλο. Οι "ασφαλείς για τρύπημα" ζώνες βρίσκονται συνήθως μεταξύ των παρακείμενων βιδών γυψοσανίδας, των καρφιών ή των προστατευτικών πλακών, υποθέτοντας ότι ο κατασκευαστής εγκατέστησε σωστά μεταλλικές προστατευτικές πλάκες στη δοκό και πάνω από υδραυλικά και ηλεκτρικά. Εάν οι ενδείξεις δοκού δεν εξαφανιστούν όταν εκτελείτε κάθετα πάνω και κάτω το αντικείμενο στη λειτουργία TC^™, η απουσία βιδών γυψοσανίδας, καρφιών και προστατευτικών πλακών υποδεικνύει ότι αυτό θα μπορούσε να είναι ένα μη μεταλλικό αντικείμενο, όπως πλαστικά υδραυλικά ή σωλήνες PEX, και δεν πρέπει να εκληφθεί εσφαλμένα ως δοκός.

ΣΥΜΒΟΥΛΕΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ & ΚΑΤΑΣΚΕΥΗΣ

ΕΠΙΣΚΟΠΗΣΗ

Με επαναστατική τεχνολογία Target Control^™ (TC^™)

Η τεχνολογία TC^™ είναι ρυθμισμένη για να βρίσκει ξύλινες δοκούς ενώ φιλτράρει (απορρίπτει) μεταλλικά ή χαμηλού σήματος ψευδώς θετικά αντικείμενα, όπως υδραυλικά, αγωγούς, ιμάντες, βραχίονες ή πλαστικούς σωλήνες νερού. Με τη λειτουργία TC^™, οι χρήστες μπορούν να χρησιμοποιήσουν την τεχνική Εμπιστεύσου αλλά Επαλήθευσε για να βοηθήσουν στον εντοπισμό "ασφαλών για τρύπημα" ζωνών μεταξύ των παρακείμενων βιδών γυψοσανίδας, των καρφιών και των προστατευτικών πλακών.

Πέντε λειτουργίες σάρωσης:

• Target Control^™ (TC^™) εντοπίζει το κέντρο, τις άκρες και την κατεύθυνση των ξύλινων δοκών (αγνοώντας το μέταλλο) έως και ³⁄4" (19 mm) βάθος. Η LCD θα είναι οπίσθια φωτισμένη με ένα απαλό μπλε φως. Στη λειτουργία TC^™, η ένδειξη LoLevel^™ υποδεικνύει αντικείμενα χαμηλού (ασθενούς) σήματος, όπως πλαστικούς σωλήνες νερού, πλαστικές αποχετεύσεις ή δοκούς βαθύτερα από ³⁄4" (19 mm). Σε σύγκριση με τα σήματα δοκών, η ένδειξη LoLevel^™ μπορεί να βοηθήσει στη διαφοροποίηση των δοκών από ψευδώς θετικά.
• StudScan εντοπίζει το κέντρο, τις άκρες και την κατεύθυνση τόσο των ξύλινων όσο και των μεταλλικών δοκών έως και ³⁄4" (19 mm) βάθος. Η LCD δεν θα είναι οπίσθια φωτισμένη σε αυτήν τη λειτουργία. Στη λειτουργία StudScan, η ένδειξη ισχύος σήματος χρησιμοποιεί το ίδιο εικονίδιο με την ένδειξη LoLevel^™. Όταν το TC^™ είναι απενεργοποιημένο, ένα ισχυρό σήμα υποδεικνύεται από πλήρεις μπάρες ισχύος σήματος.
• DeepScan^® εντοπίζει το κέντρο, τις άκρες και την κατεύθυνση των δοκών (ξύλο και μέταλλο) έως και 1¹⁄2" (38 mm) βάθος. Η LCD θα είναι οπίσθια φωτισμένη με ένα πράσινο φως.
• Metal Scan εντοπίζει σιδηρούχα (μαγνητικά) μέταλλα, όπως χάλυβα, έως και 3" (75 mm) βάθος, και μη σιδηρούχα (μη μαγνητικά) μέταλλα, όπως χαλκό, έως και 1¹⁄2" (38 mm) βάθος. Η LCD θα είναι οπίσθια φωτισμένη με ένα σκούρο μπλε φως.
• AC Scan εντοπίζει ενεργά, μη θωρακισμένα καλώδια AC πίσω από γυψοσανίδα έως και 2" (50 mm) βάθος. Η LCD θα είναι οπίσθια φωτισμένη με ένα κόκκινο φως.

ΣΗΜΕΙΩΣΗ: Οι λειτουργίες TC^™ και StudScan χρησιμοποιούν την ίδια ρύθμιση διακόπτη, αλλά λειτουργούν διαφορετικά. Η λειτουργία StudScan ανιχνεύει τόσο ξύλινες όσο και μεταλλικές δοκούς κατά τη σάρωση, ενώ η λειτουργία TC^™ ανιχνεύει μόνο ξύλινες δοκούς και αγνοεί το μέταλλο. Μπορείτε να διακρίνετε μεταξύ των δύο λειτουργιών από τον απαλό μπλε οπίσθιο φωτισμό στην LCD στη λειτουργία TC^™. Η λειτουργία StudScan δεν είναι οπίσθια φωτισμένη. Η ένδειξη MetalliWarning^™ θα εμφανιστεί όταν ανιχνευθεί μέταλλο ή είναι επικίνδυνα κοντά στις λειτουργίες TC^™, StudScan και DeepScan^®.

ΑΝΙΧΝΕΥΣΗ WIREWARNING^®

Η Ανίχνευση WireWarning^® της Zircon^® ανιχνεύει και ειδοποιεί συνεχώς για ενεργά, μη θωρακισμένα καλώδια AC (εναλλασσόμενου ρεύματος) σε οποιαδήποτε λειτουργία. Όταν ανιχνευθεί ενεργή τάση AC, εμφανίζεται η ένδειξη προειδοποίησης και η οθόνη αρχίζει να αναβοσβήνει κόκκινο έως ότου ο σαρωτής απομακρυνθεί αρκετά από το ενεργό καλώδιο. Όταν ξεκινά η βαθμονόμηση πάνω από ένα καλώδιο AC σε οποιαδήποτε λειτουργία, το εικονίδιο AC θα αναβοσβήνει. Να είστε εξαιρετικά προσεκτικοί υπό αυτές τις συνθήκες ή όποτε υπάρχει ενεργή καλωδίωση AC.

Ο σαρωτής ενδέχεται να μην ανιχνεύσει δραστηριότητα AC εάν τα καλώδια βρίσκονται περισσότερο από 2" (50 mm) πίσω από τη σαρωμένη επιφάνεια, σε σκυρόδεμα, περικλείονται σε αγωγό, πίσω από έναν τοίχο διάτμησης από κόντρα πλακέ ή μεταλλική επένδυση τοίχου ή εάν υπάρχει υγρασία στο περιβάλλον ή στη σαρωμένη επιφάνεια.

ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΑΣ 9-VOLT

Να χρησιμοποιείτε πάντα μια καινούργια αλκαλική μπαταρία 9V με εκτεταμένη ημερομηνία λήξης τουλάχιστον 3 χρόνια μετά την τρέχουσα ημερομηνία. Αντιστοιχίστε την κατεύθυνση της μπαταρίας με την εικόνα μέσα στην υποδοχή της μπαταρίας.

Μην βασίζεστε αποκλειστικά στον σαρωτή για να εντοπίσετε αντικείμενα πίσω από μια επιφάνεια. Χρησιμοποιήστε άλλες πληροφορίες για να εντοπίσετε αντικείμενα πριν διεισδύσετε στην επιφάνεια, συμπεριλαμβανομένων των κατασκευαστικών σχεδίων, των ορατών σημείων εισόδου σωλήνων και καλωδίωσης στους τοίχους, όπως σε ένα υπόγειο, και των τυπικών πρακτικών απόστασης των δοκών.

ΕΠΙΛΟΓΗ ΛΕΙΤΟΥΡΓΙΑΣ / ΕΝΕΡΓΟΠΟΙΗΣΗ

Μετακινήστε τον διακόπτη επιλογής λειτουργίας στην επιθυμητή λειτουργία: TC^™ / StudScan, DeepScan^®, Metal Scan ή AC Scan.
Για να ενεργοποιήσετε τον σαρωτή, πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας (Power Button). Η συσκευή απενεργοποιείται 1–2 δευτερόλεπτα μετά την απελευθέρωση του κουμπιού λειτουργίας.

ΒΡΕΙΤΕ ΕΝΑ ΚΑΘΑΡΟ ΞΥΛΙΝΟ ΣΤΥΛΟ ΣΕ ΛΕΙΤΟΥΡΓΙΑ TARGET CONTROL^™ (TC^™)

Η λειτουργία TC^™ έχει σχεδιαστεί για να ανιχνεύει ξύλινους στύλους κατά τη διάρκεια της σάρωσης. Για καλύτερα αποτελέσματα, κρατήστε τον σαρωτή όπως φαίνεται και μετακινηθείτε αργά κατά τη σάρωση. Μην αγγίζετε την επιφάνεια κατά τη διάρκεια της βαθμονόμησης ή της σάρωσης.

1. Ρυθμίστε τον διακόπτη λειτουργίας σε TC^™ / StudScan.
2. Κρατήστε τον σαρωτή επίπεδο στον τοίχο, στη συνέχεια πατήστε και κρατήστε πατημένο το κουμπί Power (Ενεργοποίηση). Η συσκευή θα βαθμονομηθεί σε 1–2 δευτερόλεπτα.
   Η σωστή βαθμονόμηση επιβεβαιώνεται από ένα σύντομο ηχητικό σήμα, ένα τρεμόπαιγμα του δείκτη SpotLite^® και μια λάμψη των εικονιδίων. Εάν παρουσιαστεί σφάλμα βαθμονόμησης, όλα τα εικονίδια θα αναβοσβήνουν συνεχώς.
   ΣΗΜΕΙΩΣΗ: Η οθόνη θα έχει ένα απαλό μπλε οπίσθιο φωτισμό στη λειτουργία TC^™. ΜΗ ΜΕΤΑΚΙΝΗΣΕΤΕ ΤΟΝ ΣΑΡΩΤΗ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΒΑΘΜΟΝΟΜΗΣΗΣ.
3. Ενώ κρατάτε πατημένο το κουμπί Power (Ενεργοποίηση), σύρετε αργά τον σαρωτή κατά μήκος του τοίχου. Όταν ο σαρωτής βρει την άκρη ενός στύλου, εμφανίζεται η ένδειξη Edge (Άκρη). (Σχήμα A)
4. Συνεχίστε να σύρετε. Όταν ο σαρωτής βρει το κέντρο ενός στύλου, εμφανίζονται οι σταυροί και ανάβει το SpotLite^®. (Σχήμα B) Σημειώστε το σημείο όπου βρέθηκε ο στύλος.
5. Ο σαρωτής επαναβαθμονομείται αυτόματα κατά τη χρήση. Εάν τα δύο βέλη ACT^™ εμφανιστούν στην οθόνη LCD, ο σαρωτής βαθμονομήθηκε πάνω από έναν στύλο και στη συνέχεια απομακρύνθηκε. Αυτή είναι η λειτουργία ACT^™ (Auto Correcting Technology - Αυτόματη Τεχνολογία Διόρθωσης). (Σχήμα Γ)
   ΣΗΜΕΙΩΣΗ: Η ένδειξη LoLevel^™ θα εμφανίσει ράβδους που πέφτουν γρήγορα όταν η συσκευή αισθανθεί ένα συνεχές ασθενές σήμα, υποδεικνύοντας ότι μπορεί να υπάρχει ένα ψευδώς θετικό αντικείμενο.
6. Χρησιμοποιήστε την τεχνική Trust but Verify (Εμπιστευτείτε αλλά Επαληθεύστε) για να βρείτε βίδες ή καρφιά γυψοσανίδας πάνω και κάτω από τον στύλο για να επιβεβαιώσετε ότι έχετε εντοπίσει έναν ξύλινο στύλο. Άλλα αντικείμενα, όπως πλαστικοί σωλήνες υδραυλικών εγκαταστάσεων, δεν περιέχουν καρφιά ή βίδες γυψοσανίδας. (Δείτε τη σημαντική σημείωση στην ενότητα ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ για περισσότερες πληροφορίες σχετικά με αυτήν τη διαδικασία.)

ΒΡΕΙΤΕ ΕΝΑ ΣΤΥΛΟ ΣΕ ΛΕΙΤΟΥΡΓΙΑ STUDSCAN (TC^™ OFF)

1. Ρυθμίστε τον διακόπτη λειτουργίας σε TC^™ / StudScan.
2. Κρατήστε τον σαρωτή επίπεδο στον τοίχο, πατήστε το κουμπί Power (Ενεργοποίηση), αφήστε το και, στη συνέχεια, πατήστε το ξανά, κρατώντας το πατημένο τη δεύτερη φορά. Η συσκευή θα βαθμονομηθεί σε 1–2 δευτερόλεπτα. Ένα σύντομο ηχητικό σήμα επιβεβαιώνει ότι η βαθμονόμηση έχει ολοκληρωθεί. Εάν παρουσιαστεί σφάλμα βαθμονόμησης, όλα τα εικονίδια θα αναβοσβήνουν συνεχώς.
   ΣΗΜΕΙΩΣΗ: Ο σαρωτής βρίσκεται σε λειτουργία StudScan (TC^™ off - απενεργοποιημένο) όταν ο οπίσθιος φωτισμός της οθόνης LCD είναι απενεργοποιημένος. Όταν η λειτουργία TC^™ είναι απενεργοποιημένη, μεταλλικά αντικείμενα μπορεί να υποδεικνύονται ως στύλος και η ένδειξη Signal Strength (Ισχύς Σήματος) θα έχει σταθερές ράβδους ισχύος.
   ΜΗ ΜΕΤΑΚΙΝΗΣΕΤΕ ΤΟΝ ΣΑΡΩΤΗ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΒΑΘΜΟΝΟΜΗΣΗΣ.
3. Ενώ κρατάτε πατημένο το κουμπί Power (Ενεργοποίηση), σύρετε αργά τον σαρωτή κατά μήκος του τοίχου. Όταν ο σαρωτής βρει την άκρη ενός στύλου, εμφανίζεται η ένδειξη Edge (Άκρη).
4. Συνεχίστε να σύρετε. Όταν ο σαρωτής βρει το κέντρο ενός στύλου, ενεργοποιούνται οι σταυροί, ανάβει το SpotLite^® και ακούγεται ένα ηχητικό σήμα. Σημειώστε το σημείο όπου βρέθηκε ο στύλος.
5. Ο σαρωτής επαναβαθμονομείται αυτόματα κατά τη χρήση. Εάν τα δύο βέλη ACT^™ εμφανιστούν στην οθόνη LCD, ο σαρωτής βαθμονομήθηκε πολύ κοντά σε έναν στύλο και στη συνέχεια απομακρύνθηκε. Αυτή είναι η λειτουργία ACT^™ (Auto Correcting Technology - Αυτόματη Τεχνολογία Διόρθωσης).
   Για να επιστρέψετε στη λειτουργία TC^™, αφήστε και πατήστε ξανά το κουμπί Power (Ενεργοποίηση). Όταν η οθόνη έχει απαλό μπλε οπίσθιο φωτισμό, έχετε επιστρέψει στη λειτουργία TC^™.

ΣΑΡΩΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ DEEPSCAN^®

Η λειτουργία DeepScan^® χρησιμοποιείται για σάρωση για βαθύτερους στύλους ή για χρήση με παχύτερους τοίχους. Μπορεί να ανιχνεύσει στύλους έως και 1¹⁄2" (38 mm) βαθιά.

1. Ρυθμίστε τη λειτουργία σε DeepScan^®.
2. Επαναλάβετε τα βήματα 2–4 στην ενότητα ΛΕΙΤΟΥΡΓΙΑ STUDSCAN.

ΣΗΜΕΙΩΣΗ: Κατά τη σάρωση σε παχύτερες επιφάνειες, η συσκευή ενδέχεται να μην βρει άκρες σε επιφάνειες παχύτερες από ³⁄4" (19 mm).

ΣΑΡΩΣΗ ΓΙΑ ΜΕΤΑΛΛΟ

Χρησιμοποιήστε τη λειτουργία Metal Scan (Σάρωση Μετάλλου) για να εντοπίσετε και να περιορίσετε το μέταλλο πίσω από τους τοίχους.

1. Ρυθμίστε τη λειτουργία σε Metal Scan (Σάρωση Μετάλλου).
2. Κρατήστε τον σαρωτή επίπεδο στον τοίχο, στη συνέχεια πατήστε και κρατήστε πατημένο το κουμπί Power (Ενεργοποίηση). Σε 1–2 δευτερόλεπτα, η συσκευή θα βαθμονομηθεί. Ένα σύντομο ηχητικό σήμα επιβεβαιώνει ότι η βαθμονόμηση έχει ολοκληρωθεί.
   ΣΗΜΕΙΩΣΗ: Για μέγιστη ευαισθησία, κρατήστε τον σαρωτή μακριά από την επιφάνεια, πατήστε και κρατήστε πατημένο το κουμπί Power (Ενεργοποίηση) μέχρι ένα σύντομο ηχητικό σήμα να επιβεβαιώσει ότι η βαθμονόμηση έχει ολοκληρωθεί, στη συνέχεια τοποθετήστε τον στην επιφάνεια που θα σαρωθεί.
3. Ενώ συνεχίζετε να κρατάτε πατημένο το κουμπί Power (Ενεργοποίηση), σύρετε αργά τον σαρωτή στον τοίχο. Με μια ισχυρή ένδειξη, ανάβει το SpotLite^® και ακούγεται ένα σύντομο ηχητικό σήμα. Σημειώστε το σημείο όπου εμφανίζεται ο μεγαλύτερος αριθμός ράβδων ένδειξης στόχου. (Σχήμα Δ)

4. Συνεχίστε να σύρετε προς την ίδια κατεύθυνση μέχρι να μειωθούν οι ράβδοι, στη συνέχεια αντιστρέψτε την κατεύθυνση. Σημειώστε το σημείο όπου οι ράβδοι ένδειξης στόχου φτάνουν στο μέγιστο. Το μέσο σημείο μεταξύ των δύο σημείων είναι η θέση του μεταλλικού αντικειμένου.
   ΣΗΜΕΙΩΣΗ: Εάν η συσκευή υποδεικνύει μια μεγάλη περιοχή μετάλλου, βελτιώστε τη σάρωση για να περιορίσετε την περιοχή.

ΒΕΛΤΙΩΣΗ ΣΑΡΩΣΗΣ ΜΕΤΑΛΛΟΥ

1. Αφήστε το κουμπί Power (Ενεργοποίηση), στη συνέχεια τοποθετήστε τον σαρωτή πάνω από ένα από τα προηγούμενα σημεία. (Σχήμα E)

2. Πατήστε και κρατήστε πατημένο το κουμπί Power (Ενεργοποίηση), στη συνέχεια επαναλάβετε τα βήματα 3 και 4 στην ενότητα ΣΑΡΩΣΗ ΓΙΑ ΜΕΤΑΛΛΟ. Αυτό επαναφέρει τη βαθμονόμηση μετάλλου σε χαμηλότερη ευαισθησία και περιορίζει την περιοχή σάρωσης.
3. Επαναλάβετε όπως χρειάζεται. (Σχήμα ΣΤ)

   ΣΗΜΕΙΩΣΗ: Εάν εμφανίζονται ράβδοι, υπάρχει μέταλλο.

ΣΑΡΩΣΗ ΓΙΑ AC (ΕΝΑΛΛΑΣΣΟΜΕΝΟ ΡΕΥΜΑ)

Χρησιμοποιήστε τη λειτουργία AC Scan (Σάρωση AC) για να βρείτε ζωντανά, μη θωρακισμένα ηλεκτρικά καλώδια. ΝΑ ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΕ ΠΑΝΤΑ ΤΗΝ ΤΡΟΦΟΔΟΣΙΑ ΟΤΑΝ ΕΡΓΑΖΕΣΤΕ ΚΟΝΤΑ ΣΕ ΗΛΕΚΤΡΙΚΑ ΚΑΛΩΔΙΑ (ΕΚΤΟΣ ΑΠΟ ΤΗ ΣΑΡΩΣΗ).

1. Ρυθμίστε τη λειτουργία σε AC Scan (Σάρωση AC).
2. Κρατήστε τον σαρωτή επίπεδο στον τοίχο, στη συνέχεια πατήστε και κρατήστε πατημένο το κουμπί Power (Ενεργοποίηση). Ένα σύντομο ηχητικό σήμα επιβεβαιώνει ότι η βαθμονόμηση έχει ολοκληρωθεί.
   ΜΗ ΜΕΤΑΚΙΝΗΣΕΤΕ ΤΟΝ ΣΑΡΩΤΗ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΒΑΘΜΟΝΟΜΗΣΗΣ.
3. Ενώ κρατάτε πατημένο το κουμπί Power (Ενεργοποίηση), σύρετε αργά τον σαρωτή στον τοίχο. Σημειώστε το σημείο όπου εμφανίζονται οι περισσότερες ράβδοι ένδειξης στόχου. Με μια ισχυρή ένδειξη, ο σαρωτής θα ανάψει και θα ακουστεί ένα σταθερό ηχητικό σήμα.
4. Συνεχίστε προς την ίδια κατεύθυνση μέχρι να μειωθούν οι ράβδοι, στη συνέχεια αντιστρέψτε την κατεύθυνση. Σημειώστε το σημείο όπου οι ράβδοι ένδειξης στόχου φτάνουν στο μέγιστο. Το μέσο σημείο μεταξύ των δύο σημείων είναι η θέση των ζωντανών, μη θωρακισμένων καλωδίων AC. Εάν η συσκευή υποδεικνύει ζωντανό ηλεκτρικό ρεύμα σε μια μεγάλη περιοχή, μειώστε την ευαισθησία του σαρωτή για να βελτιώσετε την περιοχή σάρωσης και να εντοπίσετε με μεγαλύτερη ακρίβεια τα ζωντανά καλώδια AC.
   ΣΗΜΕΙΩΣΗ: Η λειτουργία AC Scan (Σάρωση AC) ανιχνεύει μόνο ζωντανά (θερμά) μη θωρακισμένα καλώδια AC. Ανατρέξτε στη δήλωση ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ στην ενότητα WIREWARNING^® DETECTION (ΑΝΙΧΝΕΥΣΗ WIREWARNING^®) για σημαντικές λεπτομέρειες και προειδοποιήσεις σχετικά με την ανίχνευση AC.

ΒΕΛΤΙΩΣΗ ΣΑΡΩΣΗΣ AC

1. Αφήστε το κουμπί Power (Ενεργοποίηση), στη συνέχεια τοποθετήστε τον σαρωτή πάνω από ένα από τα προηγούμενα σημεία. Αυτό θα επαναφέρει σε χαμηλότερη ευαισθησία και θα περιορίσει την περιοχή σάρωσης.
2. Πατήστε και κρατήστε πατημένο το κουμπί Power (Ενεργοποίηση), στη συνέχεια επαναλάβετε τα βήματα 3 και 4 στην ενότητα ΣΑΡΩΣΗ ΓΙΑ AC.
3. Επαναλάβετε όπως χρειάζεται για αυξημένη ακρίβεια.

ΜΗΝ ΥΠΟΘΕΤΕΤΕ ΟΤΙ ΔΕΝ ΥΠΑΡΧΟΥΝ ΖΩΝΤΑΝΑ ΗΛΕΚΤΡΙΚΑ ΚΑΛΩΔΙΑ ΣΤΟΝ ΤΟΙΧΟ. ΜΗΝ ΚΑΝΕΤΕ ΕΝΕΡΓΕΙΕΣ ΠΟΥ ΘΑ ΜΠΟΡΟΥΣΑΝ ΝΑ ΕΙΝΑΙ ΕΠΙΚΙΝΔΥΝΕΣ ΕΑΝ Ο ΤΟΙΧΟΣ ΠΕΡΙΕΧΕΙ ΕΝΑ ΖΩΝΤΑΝΟ ΗΛΕΚΤΡΙΚΟ ΚΑΛΩΔΙΟ. ΝΑ ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΕ ΠΑΝΤΑ ΤΙΣ ΠΑΡΟΧΕΣ ΗΛΕΚΤΡΙΚΟΥ ΡΕΥΜΑΤΟΣ, ΑΕΡΙΟΥ ΚΑΙ ΝΕΡΟΥ ΠΡΙΝ ΔΙΑΠΕΡΑΣΕΤΕ ΜΙΑ ΕΠΙΦΑΝΕΙΑ. Η ΜΗ ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΗΛΕΚΤΡΟΠΛΗΞΙΑ, ΠΥΡΚΑΓΙΑ ΚΑΙ/Η ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ Ή ΖΗΜΙΑ ΣΤΗΝ ΠΕΡΙΟΥΣΙΑ.

ΕΡΓΑΣΙΑ ΜΕ ΔΙΑΦΟΡΕΤΙΚΑ ΥΛΙΚΑ

Ταπετσαρία Ο σαρωτής λειτουργεί κανονικά σε τοίχους καλυμμένους με ταπετσαρία ή ύφασμα, εκτός εάν τα υλικά είναι μεταλλικό φύλλο, περιέχουν μεταλλικές ίνες ή είναι ακόμα υγρά μετά την εφαρμογή. Η ταπετσαρία μπορεί να χρειαστεί να στεγνώσει για αρκετές εβδομάδες μετά την εφαρμογή.

Φρεσκοβαμμένοι τοίχοι Μπορεί να χρειαστεί μια εβδομάδα ή περισσότερο για να στεγνώσουν μετά την εφαρμογή. Εάν είναι δύσκολο να εντοπίσετε έναν στύλο σε λειτουργία StudScan (Σάρωση Στύλου) σε στεγνή ή φρεσκοστεγνωμένη μπογιά, μεταβείτε στη λειτουργία Metal Scan (Σάρωση Μετάλλου) για να εντοπίσετε τα καρφιά ή τις βίδες γυψοσανίδας που συγκρατούν τη γυψοσανίδα στους στύλους.

Πηχάκια και σοβάς Λόγω των ανωμαλιών στο πάχος του σοβά, είναι δύσκολο για αυτόν τον σαρωτή να εντοπίσει στύλους σε οποιαδήποτε λειτουργία σάρωσης στύλου. Μεταβείτε στη λειτουργία Metal Scan (Σάρωση Μετάλλου) για να εντοπίσετε τις κεφαλές των καρφιών που συγκρατούν τα ξύλινα πηχάκια στους στύλους. Εάν ο σοβάς έχει ενίσχυση μεταλλικού πλέγματος, ο σαρωτής δεν θα μπορέσει να ανιχνεύσει στύλους μέσω αυτού του υλικού.

Τοίχοι με έντονη υφή ή ακουστικές οροφές Όταν σαρώνετε μια οροφή ή έναν τοίχο με μια ανομοιόμορφη επιφάνεια, τοποθετήστε λεπτό χαρτόνι στην επιφάνεια που θα σαρωθεί και σαρώστε πάνω από το χαρτόνι σε λειτουργία DeepScan^®.

Ξύλινο δάπεδο, υποδάπεδο ή γυψοσανίδα πάνω από κόντρα πλακέ επένδυση Χρησιμοποιήστε τη λειτουργία DeepScan^® και μετακινήστε τον σαρωτή αργά. Αυτός ο σαρωτής δεν μπορεί να σαρώσει για ξύλινους στύλους και δοκούς μέσω χαλιού και επένδυσης.

ΣΗΜΕΙΩΣΗ: Το βάθος ανίχνευσης και η ακρίβεια μπορεί να διαφέρουν ανάλογα με τις συνθήκες του περιβάλλοντος σάρωσης, όπως η περιεκτικότητα σε μέταλλα, η υγρασία, η υφή και η συνοχή των υλικών του τοίχου.

Ηλεκτρικά καλώδια και σωλήνες Ανάλογα με την εγγύτητα των ηλεκτρικών καλωδίων ή των σωλήνων στην επιφάνεια του τοίχου, ο σαρωτής μπορεί να τα ανιχνεύσει με τον ίδιο τρόπο όπως τους στύλους.

Πρέπει να δίνεται πάντα προσοχή όταν καρφώνετε, κόβετε ή τρυπάτε σε τοίχους, δάπεδα και οροφές που μπορεί να περιέχουν αυτά τα αντικείμενα.

Στύλοι Οι στύλοι συνήθως απέχουν 16" ή 24" (40 cm ή 60 cm) στο κέντρο και έχουν πλάτος 1¹⁄2" (38 mm). Οτιδήποτε πιο κοντά ή διαφορετικού πλάτους, μπορεί να μην είναι στύλος.

ΠΕΡΙΟΡΙΣΜΕΝΗ ΕΓΓΥΗΣΗ ΔΙΑΡΚΕΙΑΣ ΖΩΗΣ

Η Zircon Corporation ("Zircon") εγγυάται στον αρχικό αγοραστή (ή στον αρχικό χρήστη μέσω δώρου) ότι αυτό το προϊόν θα είναι απαλλαγμένο από ελαττώματα στα υλικά και την κατασκευή για την ωφέλιμη διάρκεια ζωής του (που δεν υπερβαίνει τα είκοσι χρόνια από την ημερομηνία αγοράς).

Για να επιστρέψετε το προϊόν, καλέστε τον αριθμό Εξυπηρέτησης Πελατών της Zircon παρακάτω για να ζητήσετε έναν αριθμό RMA και επιστρέψτε το προϊόν με παρακολούθηση αποστολής στη διεύθυνση:
Zircon Corporation
Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA

Εάν δεν συμφωνείτε με τους όρους αυτής της Περιορισμένης Εγγύησης Διάρκειας Ζωής, δεν μπορείτε να χρησιμοποιήσετε αυτό το προϊόν και πρέπει να το επιστρέψετε αμέσως στον πωλητή λιανικής, μαζί με μια χρονολογημένη απόδειξη αγοράς εντός 30 ημερών από την αγορά για επιστροφή της τιμής αγοράς.

Εξυπηρέτηση Πελατών: 1-800-245-9265 ή 1-408-963-4550
Δευτέρα–Παρασκευή, 8:00 π.μ.–5:00 μ.μ. PST
www.zircon.com • info@zircon.com

©2020 Zircon Corporation • P/N 71691 • Rev A 12/20

ACT, ColorTrip, DeepScan, LoLevel, MetalliWarning, SpotLite, SuperScan, Target Control, TC, WireWarning, και Zircon είναι εμπορικά σήματα ή σήματα κατατεθέντα της Zircon Corporation.

Σάρωση QR κώδικα για περισσότερες πληροφορίες.

Επισκεφθείτε το www.zircon.com για τις πιο πρόσφατες οδηγίες.

Προειδοποίηση Εγγραφής FCC Μέρος 15 Κατηγορίας B: Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των Κανόνων FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο προϋποθέσεις:

1. αυτή η συσκευή ενδέχεται να μην προκαλεί επιβλαβείς παρεμβολές και
2. αυτή η συσκευή πρέπει να αποδέχεται οποιαδήποτε παρεμβολή λαμβάνεται, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.
