Manual de Inogen One G2

Uso previsto, contraindicaciones y precauciones generales

Uso previsto
El concentrador de oxígeno Inogen One® G2 se utiliza con fines prescriptivos por pacientes que requieren oxígeno suplementario. Suministra una alta concentración de oxígeno y se utiliza con una cánula nasal para canalizar el oxígeno desde el concentrador hasta el paciente. El Inogen One® G2 puede utilizarse en el hogar, instituciones, vehículos, aviones y diversos entornos móviles.

La vida útil prevista para el sistema de oxígeno Inogen One® G2 es de 5 años, con la excepción de las baterías, que tienen una vida útil prevista de 500 ciclos completos de carga/descarga.

	La ley federal de los EE. UU. restringe la venta de este dispositivo a un médico o por orden de este. También puede ser aplicable en otros países.
	El uso de una cánula que no sea una cánula de alto flujo (por ejemplo, Salter 1600Q) puede restringir el suministro de oxígeno y/o la conexión a los accesorios de la boquilla.

Se recomienda disponer de una fuente alternativa de oxígeno en caso de corte de electricidad o fallo mecánico. Consulte a su proveedor de equipos para conocer el tipo de sistema de respaldo recomendado.

Es responsabilidad del paciente tomar medidas de respaldo para el suministro alternativo de oxígeno cuando viaje; Inogen no asume ninguna responsabilidad por las personas que decidan no adherirse a las recomendaciones del fabricante.

Contraindicaciones

Este dispositivo NO ESTÁ DESTINADO a mantener o soportar la vida.

	En determinadas circunstancias, el uso de la terapia de oxígeno no prescrita puede ser peligroso. Este dispositivo solo debe utilizarse cuando lo prescriba un médico.
	Puede ser necesaria una supervisión o atención adicional para los pacientes que utilicen este dispositivo y que no puedan oír o ver las alarmas o comunicar molestias. Si el paciente muestra algún signo de malestar, se debe consultar a un médico inmediatamente.
	El Inogen One® G2 no está diseñado ni especificado para ser utilizado junto con un humidificador, nebulizador o conectado con cualquier otro equipo. El uso de este dispositivo con un humidificador, nebulizador o conectado con cualquier otro equipo puede afectar al rendimiento y/o dañar el equipo. No modifique el concentrador Inogen One® G2. Cualquier modificación realizada en el equipo puede afectar al rendimiento o dañar el equipo y anulará la garantía.

Precauciones generales

El dispositivo produce gas de oxígeno enriquecido que acelera la combustión. NO PERMITA FUMAR NI LLAMAS ABIERTAS a menos de 10 pies de este dispositivo mientras está en uso.

No sumerja el Inogen One® G2 ni ninguno de los accesorios en líquido.

No exponga al agua ni a la precipitación. No opere bajo la lluvia expuesta. Esto podría provocar una descarga eléctrica y/o daños.

	No utilice aceite, grasa o productos a base de petróleo sobre o cerca del Inogen One® G2.
	Nunca deje el Inogen One® G2 en un entorno que pueda alcanzar altas temperaturas, como un coche desocupado en entornos de alta temperatura. Esto podría dañar el dispositivo.

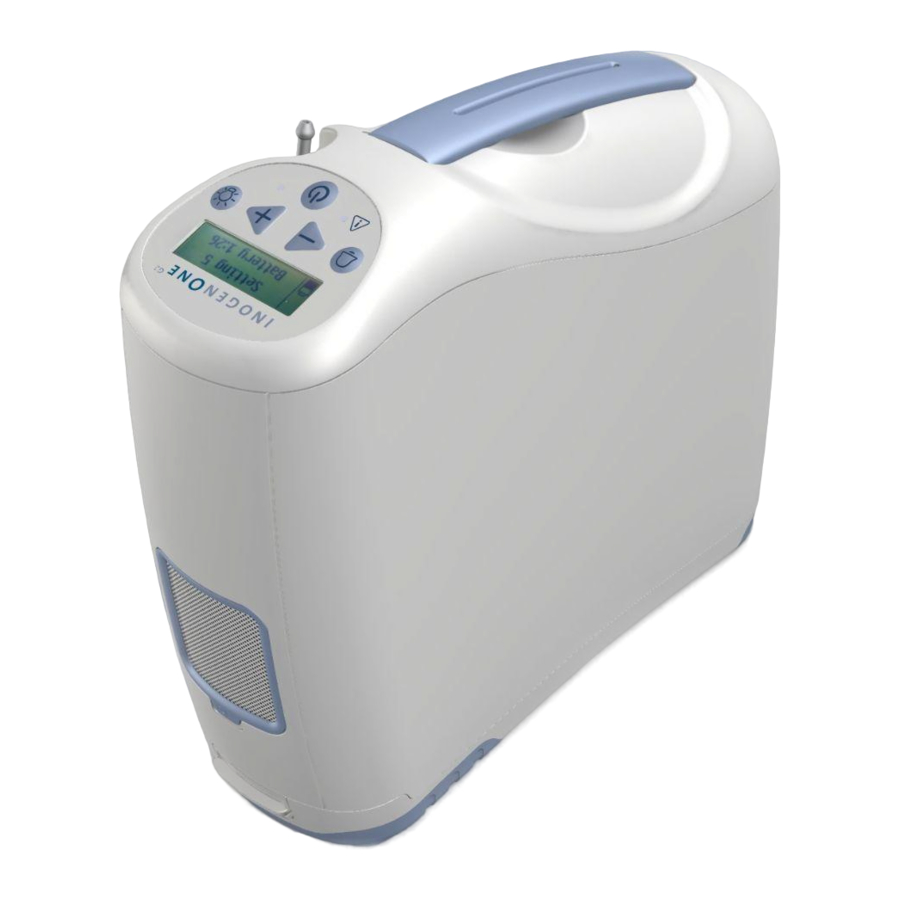

Descripción del concentrador de oxígeno Inogen One® G2

Partes importantes del concentrador de oxígeno Inogen One® G2

Controles del usuario

Botón ON / OFF (encendido/apagado)

Presione una vez para encender (turn "ON"); presione y mantenga presionado durante un segundo para apagar (turn "OFF").

Botón de alarma audible

Al presionar este botón se activará o desactivará la alerta audible de detección de respiración del Inogen One® G2:

1. Modo predeterminado. Cuando el Inogen One® G2 se enciende, la alerta audible de detección de respiración se desactiva. El área de indicación de modo de la pantalla mostrará un icono de campana tachado con una X en el modo predeterminado.
2. Modo de alerta de detección de respiración. El Inogen One® G2 alertará con señales audibles y visuales de "no se detecta respiración" cuando este modo está activado y no se ha detectado ninguna respiración durante 60 segundos. A los 60 segundos, el dispositivo entrará en el modo de pulso automático y, una vez que se detecte otra respiración, el dispositivo saldrá del modo de pulso automático y se administrará normalmente en la inspiración. El área de indicación de modo de la pantalla mostrará un icono de campana, una luz roja parpadeante y un mensaje en la pantalla cuando la alerta esté activada.

Botones de control de ajuste de flujo

Use los botones de control de ajuste de flujo – o + para seleccionar el ajuste como se muestra en la pantalla. Hay seis ajustes, del 1 al 6.

Botón de retroiluminación de la pantalla

Presione para encender; se apaga automáticamente después de 10 segundos.

Interfaces de usuario

Pantalla

Esta pantalla muestra información sobre el ajuste de flujo, el estado de la alimentación, la duración de la batería y los errores. Si desea cambiar el idioma en la pantalla LCD de Inogen, póngase en contacto con los servicios al cliente de Inogen.

Luces indicadoras

Una luz roja indica un cambio en el estado de funcionamiento o una condición que puede necesitar respuesta (alarma). Una luz parpadeante tiene mayor prioridad que una no parpadeante.

Señales audibles
Una señal audible (pitido) indica un cambio en el estado de funcionamiento o una condición que puede necesitar respuesta (alarma). Los pitidos más frecuentes indican condiciones de mayor prioridad.

Conexiones de entrada/salida

Filtro de partículas

El filtro debe estar en su lugar en el extremo de entrada del concentrador durante el funcionamiento para mantener limpio el aire de entrada.

Boquilla de cánula

La cánula nasal se conecta a esta boquilla para la salida de aire oxigenado del Inogen One® G2.

Entrada de alimentación de CC

Conexión para alimentación externa de la fuente de alimentación universal.

Puerto USB

Se usa solo para el servicio técnico.

Opciones de fuente de alimentación

Baterías recargables de iones de litio simples y dobles

La batería alimentará el Inogen One® G2 sin necesidad de conectarlo a una fuente de alimentación externa. Cuando está completamente cargada, una sola batería proporcionará de 2 a 5 horas de funcionamiento; una batería doble proporcionará de 4 a 10 horas de funcionamiento. La batería se recarga cuando se instala correctamente en el Inogen One® G2 y el concentrador está conectado a la alimentación de CA o CC. El tiempo de recarga es de hasta 4 horas para una sola batería y hasta 8 horas para una batería doble. Consulte la información en la sección "Cuidado y mantenimiento de la batería".

FUENTE DE ALIMENTACIÓN UNIVERSAL
Descripción general
La fuente de alimentación universal Inogen (BA-107/207) se utiliza para alimentar el concentrador Inogen One® G2 desde una fuente de alimentación de CA o una fuente de alimentación de CC. Esto permite al usuario alimentar el concentrador en el hogar, en un vehículo u otros lugares donde haya alimentación de CA o CC disponible.

Descripción
La fuente de alimentación universal Inogen One® G2 está diseñada específicamente para su uso con el concentrador de oxígeno Inogen One® G2 (IO-200). La fuente de alimentación universal proporciona la corriente y el voltaje precisos necesarios para alimentar de forma segura el Inogen One® G2 y está diseñada para funcionar con fuentes de alimentación de CA y CC especificadas. Cuando se utiliza con fuentes de alimentación de CA, la fuente de alimentación se adapta automáticamente a voltajes de entrada de 100 V a 240 V (50-60 HZ), lo que permite su uso con la mayoría de las fuentes de alimentación en todo el mundo.

La fuente de alimentación universal cargará la batería del Inogen One® G2 cuando se utilice con alimentación de entrada de CA o cuando se utilice con una fuente de alimentación de CC, como la que se encuentra en su automóvil. Debido a las limitaciones de alimentación de las aeronaves, la fuente de alimentación universal no se puede utilizar para cargar la batería del Inogen One® G2 cuando se utiliza en una aeronave.

La fuente de alimentación universal se utiliza con los siguientes componentes:

• Fuente de alimentación con cable de salida de alimentación conectado para conectarse al Inogen One® G2
• Cable de entrada de alimentación de CC para encendedor de cigarrillos de automóvil
• Cable de entrada de alimentación de CA

Modelo # BA-107

No utilice fuentes de alimentación o cables de alimentación que no sean los especificados en este manual del usuario. El uso de fuentes de alimentación o cables de alimentación no especificados puede crear un peligro para la seguridad o afectar el rendimiento del equipo. No enrolle los cables alrededor de la fuente de alimentación para guardarla. No conduzca, arrastre ni coloque objetos sobre el cable. Mantenga a los niños y las mascotas alejados del cable. Hacerlo puede provocar que los cables se dañen y que no se proporcione alimentación al concentrador.

* La apariencia real del producto puede variar.

Modelo # BA-207

No utilice fuentes de alimentación o cables de alimentación que no sean los especificados en este manual del usuario. El uso de fuentes de alimentación o cables de alimentación no especificados puede crear un peligro para la seguridad o afectar el rendimiento del equipo. No enrolle los cables alrededor de la fuente de alimentación para guardarla. No conduzca, arrastre ni coloque objetos sobre el cable. Mantenga a los niños y las mascotas alejados del cable. Hacerlo puede provocar que los cables se dañen y que no se proporcione alimentación al concentrador.

* La apariencia real del producto puede variar.

Modelo # BA-301

No utilice fuentes de alimentación o cables de alimentación que no sean los especificados en este manual del usuario. El uso de fuentes de alimentación o cables de alimentación no especificados puede crear un peligro para la seguridad o afectar el rendimiento del equipo. No enrolle los cables alrededor de la fuente de alimentación para guardarla. No conduzca, arrastre ni coloque objetos sobre el cable. Mantenga a los niños y las mascotas alejados del cable. Hacerlo puede provocar que los cables se dañen y que no se proporcione alimentación al concentrador.

* La apariencia real del producto puede variar.

Modelo # BA-302

No utilice fuentes de alimentación o cables de alimentación que no sean los especificados en este manual del usuario. El uso de fuentes de alimentación o cables de alimentación no especificados puede crear un peligro para la seguridad o afectar el rendimiento del equipo. No enrolle los cables alrededor de la fuente de alimentación para guardarla. No conduzca, arrastre ni coloque objetos sobre el cable. Mantenga a los niños y las mascotas alejados del cable. Hacerlo puede provocar que los cables se dañen y que no se proporcione alimentación al concentrador.

* La apariencia real del producto puede variar.

Accesorios de Inogen One® G2

No utilice fuentes de alimentación/adaptadores o accesorios que no sean los especificados en este manual del usuario. El uso de accesorios no especificados puede crear un peligro para la seguridad o afectar el rendimiento del equipo.

Cánula nasal

Se debe usar una cánula nasal con el Inogen One® G2 para suministrar oxígeno desde el concentrador. Se recomienda una cánula de un solo lumen de hasta 25 pies de largo para garantizar la detección adecuada de la respiración y el suministro de oxígeno.

Peligro de asfixia y estrangulamiento. Mantenga los tubos alejados de los niños y las mascotas

NOTA	Aumentar la longitud de la cánula puede reducir el ruido percibido durante el suministro del bolo de oxígeno. Cuando use una cánula de 25 pies de largo con el Inogen One® G2, es posible que se requiera un aumento en el ajuste de flujo.

Bolso de transporte

El bolso de transporte proporciona una cubierta protectora con un asa y una correa para el hombro para permitirle transportar el Inogen One® G2. El Inogen One® G2 se puede utilizar con alimentación de batería durante el transporte con el bolso de transporte.

Carrito

El carrito tiene ruedas y un asa telescópica para proporcionar un fácil transporte del Inogen One® G2. El Inogen One® G2 se puede utilizar con alimentación de batería durante el transporte. Coloque el bolso de transporte sobre el carrito. Asegúrese de que el asa del carrito esté insertada entre la correa elástica en la parte posterior del bolso de transporte y la parte delantera del bolso de transporte.

Accesorio opcional de Inogen One® G2
Cargador de batería externo

1. Conecte el cable de alimentación de CA del cargador de batería externo a una toma de corriente.
2. Conecte la alimentación de CA del cargador de batería externo al cargador de batería.
3. Deslice el cargador en la batería del Inogen One® G2 haciendo clic y bloqueando en el cargador.
4. Cuando la batería esté en la posición correcta, una luz roja fija indicará que la batería se está cargando.
5. Cuando la luz verde se ilumine, la batería estará completamente cargada.

	Evite tocar los contactos eléctricos empotrados del cargador de batería externo; los daños a los contactos pueden afectar el funcionamiento del cargador.
NOTA	Estos contactos no están alimentados a menos que haya una batería en su lugar y se esté cargando.
NOTA	Para quitar completamente la alimentación del cargador de batería externo, retire el enchufe.

Mochila Inogen One G2

Forma alternativa/opcional de transportar su Inogen One® G2, con las manos libres, más comodidad, fuera de su camino con bolsillos adicionales para accesorios adicionales.

Para realizar un pedido, llame a los servicios al cliente de Inogen.

Instrucciones de funcionamiento

Instrucciones generales

1. Coloque el Inogen One® G2 en un lugar bien ventilado.

   La entrada y la salida de aire deben tener acceso libre.
   Localice el Inogen One® G2 de forma que se puedan escuchar las alarmas sonoras.

Evite el uso del Inogen One® G2 en presencia de contaminantes, humo o vapores. No utilice el Inogen One® G2 en presencia de anestésicos inflamables, agentes de limpieza u otros vapores químicos.

No obstruya la entrada o la salida de aire cuando haga funcionar el dispositivo. El bloqueo de la circulación del aire o la proximidad a una fuente de calor puede provocar la acumulación de calor interno y el apagado o daños en el concentrador.

2. Asegúrese de que el filtro de partículas está en su sitio.


No haga funcionar el Inogen One® G2 sin el filtro de partículas en su sitio. Las partículas que entren en el sistema pueden dañar el equipo.

3. Instale la batería.

   Inserte la batería del Inogen One® G2 deslizando la batería en su sitio y bloqueándola en la parte inferior del concentrador.

La batería del Inogen One® G2 actúa como una fuente de alimentación secundaria en caso de una pérdida planificada o inesperada de la fuente de alimentación externa de CA o CC. Cuando se hace funcionar el Inogen One® G2 con una fuente de alimentación externa de CA o CC, se debe mantener una batería del Inogen One® G2 correctamente insertada en la unidad. Este procedimiento garantizará un funcionamiento ininterrumpido y activará todas las alarmas y alertas en caso de una pérdida de la fuente de alimentación externa.

NOTA

La batería del Inogen One® G2 requiere una carga completa inicial de carga ininterrumpida desde un estado vacío utilizando el Inogen One® G2 en la fuente de alimentación de CA. No haga funcionar el Inogen One® G2 con alimentación por batería hasta que se haya completado esta carga inicial. Una vez que se haya completado la carga inicial, la batería se puede utilizar con cualquier nivel de carga.

4. Conecte la fuente de alimentación universal.

   Conecte el enchufe de alimentación de CA a la fuente de alimentación universal. Conecte el enchufe de alimentación de CA a la fuente de alimentación y conecte el enchufe de salida de alimentación al Inogen One® G2. El LED verde de la fuente de alimentación universal se iluminará y el concentrador emitirá un pitido.

	Asegúrese de que la fuente de alimentación universal está en un lugar bien ventilado, ya que depende de la circulación del aire para disipar el calor. La fuente de alimentación universal puede calentarse durante el funcionamiento. Asegúrese de que la fuente de alimentación universal se enfría antes de manipularla.
	La fuente de alimentación universal no es resistente al agua.
	No desarme la fuente de alimentación universal. Esto puede provocar un fallo de los componentes y/o un riesgo para la seguridad.
		No coloque nada en el puerto de la fuente de alimentación universal que no sea el cable de pared suministrado. Evite el uso de cables de extensión eléctricos con el Inogen One® G2. Si se debe utilizar un cable de extensión, utilice un cable de extensión que tenga una marca de Underwriters Laboratory (UL) y un grosor de cable mínimo de calibre 18. No conecte ningún otro dispositivo al mismo cable de extensión.

NOTA	En determinadas condiciones (véase Especificaciones técnicas) la fuente de alimentación universal puede apagarse. El LED verde parpadeará o dejará de estar iluminado. Si esto ocurre, desconecte la fuente de alimentación durante al menos 10 segundos y vuelva a conectar.
NOTA	Cuando la fuente de alimentación universal está desconectada de la toma de CA, desconéctela también del concentrador para evitar una descarga innecesaria de la batería.

5. Conecte el tubo de la cánula nasal al conector de la boquilla.

   El conector de la boquilla está situado junto al asa del Inogen One® G2. Se recomienda el uso de una cánula de un solo lumen de hasta 25 pies de longitud para garantizar la correcta detección de la respiración y el suministro de oxígeno. Puede ser necesaria una titulación adicional para garantizar el suministro adecuado de oxígeno cuando se utiliza una cánula en particular.

Para garantizar el flujo de oxígeno, asegúrese de que la cánula nasal está correctamente conectada al conector de la boquilla y de que el tubo no está retorcido ni pellizcado de ninguna manera.

Reemplace la cánula nasal de forma periódica. Consulte con su proveedor de equipos o médico para determinar con qué frecuencia se debe reemplazar la cánula.

6. Encienda su Inogen One® G2 pulsando el botón ON/OFF (ENCENDIDO/APAGADO).

   Se escuchará un breve pitido después de que se muestre el logotipo de Inogen. Aparecerá "Please Wait" (Espere, por favor) mientras el concentrador se inicia. La pantalla indicará el ajuste de flujo seleccionado y el estado de la alimentación. Tras una breve secuencia de inicio, se iniciará un periodo de calentamiento de hasta 2 minutos. Durante este periodo de tiempo, la concentración de oxígeno se está construyendo, pero puede que no haya alcanzado las especificaciones. Puede ser necesario un tiempo de calentamiento adicional si su Inogen One® G2 ha estado almacenado en temperaturas extremadamente frías.
7. Ajuste el concentrador Inogen One® G2 al caudal prescrito por su médico o profesional sanitario.
   Utilice los botones de ajuste + o – para ajustar el Inogen One® G2 al ajuste deseado.
   El ajuste actual se puede ver en la pantalla.
8. Coloque la cánula nasal en su cara y respire por la nariz.

   El Inogen One® G2 detectará el inicio de la inhalación y suministrará una ráfaga de oxígeno en un momento preciso cuando usted inhale. El Inogen One® G2 detectará cada respiración y seguirá suministrando oxígeno de esta manera. A medida que su ritmo respiratorio cambie, el Inogen One® G2 detectará estos cambios y suministrará oxígeno solo cuando lo necesite. A veces, si inhala muy rápidamente entre las respiraciones, el Inogen One® G2 puede ignorar una de las respiraciones, dando la apariencia de una respiración perdida. Esto puede ser normal, ya que el Inogen One® G2 detecta y controla los cambios en su patrón de respiración. El Inogen One® G2 normalmente detectará la siguiente respiración y suministrará oxígeno en consecuencia.

Una luz verde parpadeará cada vez que se detecte una respiración. Asegúrese de que la cánula nasal está correctamente alineada en su cara y de que está respirando por la nariz.

Si empieza a sentirse mal o experimenta molestias al utilizar este dispositivo, consulte a su médico inmediatamente.

El Inogen One® G2 está diseñado para proporcionar un flujo de oxígeno de alta pureza. Una alarma de advertencia, "Oxygen Low" (Oxígeno bajo), le informará si la concentración de oxígeno disminuye. Si la alarma persiste, póngase en contacto con su proveedor de equipos.

General
Para desconectar la alimentación, desenchufe el cable de entrada de su fuente (es decir, toma de corriente de CA, adaptador de mechero de coche de CC).

Asegúrese de que la fuente de alimentación universal se alimenta solo de una fuente de alimentación (CA o CC) en un momento dado. La fuente de alimentación universal podría no funcionar correctamente si se alimenta simultáneamente con fuentes de CA y CC.

Instrucciones de funcionamiento adicionales

Para uso en el hogar con alimentación de CA
Para el funcionamiento de la fuente de alimentación con una fuente de alimentación de CA, siga estas instrucciones:

1. Conecte la entrada de CA a la fuente de alimentación.
2. Conecte el enchufe de alimentación de CA a la fuente de alimentación y conecte el enchufe de salida de alimentación al Inogen One® G2. El LED verde se iluminará, lo que indica que la fuente de alimentación universal tiene alimentación de entrada.

Viajar con su sistema Inogen One® G2El sistema Inogen One® G2 hace que viajar en avión, barco, coche o tren sea más cómodo para los usuarios de oxígeno que nunca. Ahora obtiene el mismo rendimiento de calidad y comodidad mientras está de viaje que está acostumbrado a recibir de su Inogen One® G2 en casa. Aquí hay algunas instrucciones útiles e importantes para maximizar el rendimiento y la comodidad al usar su Inogen One® G2 mientras viaja.

Debe comenzar a planificar un viaje con una lista de verificación de los elementos que debe recordar. Esta lista de verificación debe incluir:
✓ Fuente de alimentación universal
✓ Batería(s) adicional(es) si es necesario
✓ Números de teléfono importantes, como los de su médico y proveedor de atención médica domiciliaria, o proveedores en el área a la que viajará
✓ Planifique el oxígeno de respaldo en caso de un corte de energía prolongado o una falla mecánica.

Para uso en automóvil/RV/barco

Para el funcionamiento de la fuente de alimentación universal utilizando una fuente de alimentación de CC, siga estas instrucciones:

1. Conecte la entrada de CC a la fuente de alimentación.
2. Conecte el enchufe de alimentación de CC (adaptador para encendedor de cigarrillos) a la fuente de alimentación y conecte el enchufe de salida de alimentación al Inogen One® G2. El LED verde se iluminará, lo que indica que la fuente de alimentación tiene alimentación de entrada.
3. El enchufe debe insertarse en el enchufe sin fuerza excesiva y permanecer en su lugar de forma segura. El adaptador para encendedor de cigarrillos viene con un interruptor deslizante preajustado en la posición estrecha. Esto se adaptará a la mayoría de los enchufes de encendedor de cigarrillos de automóviles. Si el adaptador para encendedor de cigarrillos está suelto en el enchufe, ajuste el interruptor a la posición "ancha" (wide).

Asegúrese de que el enchufe de alimentación del automóvil esté adecuadamente fusionado para los requisitos de alimentación del Inogen One® G2 (mínimo 15 amperios). Si el enchufe de alimentación no puede soportar una carga de 15 amperios, el fusible puede fundirse o el enchufe puede dañarse.

La punta del enchufe del adaptador para cigarrillos se calienta cuando está en uso. ¡No toque ! la punta inmediatamente después de retirarla de un enchufe de encendedor de cigarrillos de automóvil.

	Asegúrese de que el enchufe de alimentación del automóvil esté limpio de cenizas de cigarrillos y que el enchufe del adaptador encaje correctamente, de lo contrario, puede producirse un sobrecalentamiento.
	No utilice la fuente de alimentación universal con un divisor de enchufe de cigarrillos o con un cable de extensión. Esto puede causar el sobrecalentamiento del cable de entrada de alimentación de CC.
	No arranque el automóvil con la fuente de alimentación universal conectada. Esto puede provocar picos de voltaje que podrían apagar y/o dañar la fuente de alimentación universal.
	Cuando alimente el Inogen One® G2 en un automóvil, asegúrese de que el motor esté en marcha. Operar el dispositivo sin el motor en marcha puede agotar la batería del automóvil.
	Un cambio en la altitud (por ejemplo, desde el nivel del mar hasta las montañas) puede afectar el oxígeno total disponible para el paciente. Consulte a su médico antes de viajar a altitudes más altas o más bajas para determinar si se deben cambiar sus configuraciones de flujo.

Viajar en avión
La FAA permite el Inogen One® G2 a bordo de todos los aviones de EE. UU., aquí hay algunos puntos para facilitar el viaje aéreo.

Planificación de su vuelo
Cuando vuele con el Inogen One® G2, debe informar a la aerolínea que utilizará su Inogen One® G2 a bordo del avión. También debe tener consigo una declaración firmada de su médico que incluya:

• Su capacidad para ver/escuchar las alarmas y responder adecuadamente.
• Cuándo es necesario el uso de oxígeno (todo o una parte del viaje).
• Caudal máximo correspondiente a la presión en la cabina en condiciones normales de funcionamiento.
• No será necesaria una nueva declaración cada vez que vuele, pero la declaración debe estar disponible durante cada vuelo.
• Algunas aerolíneas pueden equipar sus aviones con energía eléctrica a bordo. Es posible que tenga la oportunidad de solicitar un asiento con un puerto de alimentación que se pueda usar para alimentar su Inogen One® G2. Sin embargo, la disponibilidad varía según la aerolínea, el tipo de avión y la clase de servicio. Debe consultar con sus aerolíneas para conocer la disponibilidad y siempre planear tener suficiente energía de la batería para la duración de su vuelo, más una estimación conservadora de retrasos imprevistos.
• Su fuente de alimentación universal está equipada con un adaptador para encendedor de cigarrillos de uso común. Sin embargo, las aeronaves utilizan diferentes configuraciones de puertos de alimentación y es difícil determinar qué tipo de compatibilidad de puertos de alimentación puede suministrar su aeronave; es una buena idea comprar un adaptador como el conector de enchufe Em Power de Magellan, artículo n.° EA270. Comuníquese con Magellan's al 800-962-4943 o visite www.magellans.com; para una ubicación de tienda cerca de usted u opciones de compra en línea.

Antes de su vuelo
Aquí hay algunas cosas que debe tener en cuenta el día en que sale su vuelo:

• Asegúrese de que su Inogen One® G2 esté limpio, en buenas condiciones y libre de daños u otros signos de desgaste o abuso excesivos.
• Lleve consigo suficientes baterías cargadas para alimentar su Inogen One® G2 durante la duración del vuelo más una estimación conservadora de retrasos imprevistos.
• Las aerolíneas regionales/de cercanías no ofrecen energía eléctrica a bordo. Si sus planes de viaje requieren vuelos en aerolíneas regionales, necesitará suficiente energía de la batería para la duración del vuelo, más una estimación conservadora de retrasos imprevistos.

Es posible que las aerolíneas no estén equipadas para proporcionar oxígeno de respaldo.

• Llegue temprano al aeropuerto. El personal de control de seguridad del aeropuerto puede requerir tiempo adicional para inspeccionar su Inogen One® G2.
• Mientras espera para abordar su vuelo, es posible que pueda ahorrar energía de la batería utilizando la fuente de alimentación universal para alimentar su Inogen One® G2 desde un tomacorriente en la terminal del aeropuerto, si está disponible.
• Debe informar a la aerolínea que utilizará su Inogen One® G2. Tenga su carta del médico con usted y lista para su inspección si se solicita.

Durante su vuelo

1. Si utiliza el puerto de alimentación de la aerolínea, retire la batería del concentrador de oxígeno Inogen One® G2. Debido a las limitaciones de energía de la aeronave, la fuente de alimentación universal no se puede utilizar para cargar la batería Inogen One® G2 cuando está a bordo de la aeronave.
2. Conecte el enchufe de alimentación de CC para la alimentación disponible de la aerolínea. Consulte con el personal de la aerolínea para garantizar la compatibilidad.

• Durante el rodaje, el despegue y el aterrizaje, guarde su Inogen One® G2 debajo del asiento frente a usted. Su Inogen One® G2 encajará verticalmente debajo de la mayoría de los asientos de las aerolíneas. Sin embargo, si no encaja, puede girarlo de lado.
• No es necesario que apague su Inogen One® G2 durante el rodaje, el despegue y el aterrizaje si la declaración escrita de su médico requiere que reciba oxígeno durante estos períodos.

Un cambio en la altitud (por ejemplo, desde el nivel del mar hasta las montañas) puede afectar el oxígeno total disponible para el paciente. Se ha verificado que el Inogen One® G2 proporciona oxígeno según las especificaciones hasta 10,000 pies (3048 m). Consulte a su médico antes de viajar a altitudes más altas o más bajas para determinar si se deben cambiar sus configuraciones de flujo.

Después de su vuelo

• Recuerde recargar las baterías adicionales que pueda haber usado antes de su próximo vuelo.

Viajar en autobús, tren o barco
Póngase en contacto con su transportista para averiguar la disponibilidad de puertos de alimentación.

Instrucciones de funcionamiento de la batería

Asegúrese de que la batería esté en su lugar y cargada. Desconecte el Inogen One® G2 de su fuente de alimentación. Mientras el Inogen One® G2 esté funcionando con la energía de la batería, la batería se descargará. La pantalla indicará el porcentaje (%) estimado restante o los minutos de uso. Cuando el concentrador detecte que la duración de la batería es inferior al 10% restante, sonará una alerta de baja prioridad. Cuando la batería esté vacía, la alerta cambiará a alta prioridad.

Cuando la duración de la batería sea baja, realice una de las siguientes acciones:

• Enchufe el Inogen One® G2 a una fuente de alimentación de CA o CC utilizando la fuente de alimentación universal.
• Reemplace la batería por una batería cargada después de apagar el Inogen One® G2 (presionando el botón ON/OFF [ENCENDIDO/APAGADO]).
• Si la batería está agotada, cárguela o retírela del concentrador.

Si el Inogen One® G2 está alimentado por la fuente de alimentación universal, las baterías se cargarán durante el funcionamiento. Dejar su Inogen One® G2 enchufado después del tiempo de carga completa no dañará el concentrador ni la batería.

Es responsabilidad del paciente revisar periódicamente la batería y reemplazarla según sea necesario. Inogen no asume ninguna responsabilidad por las personas que eligen no adherirse a las recomendaciones del fabricante.

Carga normal de la batería
Para asegurarse de que su batería se está cargando correctamente, inspeccione que se esté utilizando el adaptador de enchufe de salida de energía de CA y CC correcto y que el adaptador esté insertado correctamente en la toma de corriente. Observe la pantalla o las luces que indican el estado de carga.

NOTA	Cuando se comienza a cargar una batería completamente descargada, el proceso de carga puede comenzar y detenerse durante los primeros minutos.

Cuidado y mantenimiento de la batería

Su batería de iones de litio Inogen One® G2 requiere un cuidado especial para garantizar un rendimiento adecuado y una larga vida útil. Utilice únicamente baterías Inogen One® G2 con su concentrador Inogen One® G2.

Mantener seco
Mantenga siempre los líquidos alejados de las baterías. Si las baterías se mojan, interrumpa el uso inmediatamente y deseche la batería correctamente.

Efecto de la temperatura en el rendimiento de la batería
La batería individual Inogen One® G2 alimenta el concentrador Inogen One® G2 de 2 a 5 horas en la mayoría de las condiciones ambientales. Para extender el tiempo de funcionamiento de su batería, evite correr en temperaturas inferiores a 41˚F (5˚C) o superiores a 95˚F (35˚C) durante períodos prolongados de tiempo.

Reloj de tiempo restante de la batería
El Inogen One® G2 muestra continuamente el tiempo restante de la batería. Este tiempo mostrado es solo una estimación y el tiempo real restante puede variar de este valor.

Siga estas importantes pautas para maximizar el rendimiento y la vida útil de la batería:

• Guarde la batería en un lugar fresco y seco. Guarde con una carga del 40-50%.
• Si usa varias baterías, asegúrese de que cada batería esté etiquetada (1, 2, 3 o A, B, C, etc.) y gírela regularmente. Las baterías no deben dejarse inactivas por más de 90 días a la vez.

Señales audibles y visibles del concentrador de oxígeno Inogen One® G2

Modo	Texto
Encendido

Iconos de la pantalla
La pantalla del Inogen One® G2 está dividida en tres áreas. La esquina superior izquierda de la pantalla muestra el estado de la alerta de detección de respiración. La esquina inferior izquierda indica la fuente de alimentación y el nivel de carga de la batería. El lado derecho de la pantalla contiene información de texto, como la configuración del flujo, el tiempo restante de la batería y las notificaciones de error.

Iconos de estado de la energía
Estos iconos son ejemplos de los que se muestran en la ventana de estado de la energía de la pantalla cuando el Inogen One® G2 está funcionando con la energía de la batería.

Icono	Significado
	La batería está vacía.
	La batería tiene menos del 10% de carga restante. Este icono parpadea.
	La batería tiene aproximadamente entre el 40% y el 50% de carga restante.
	La batería está llena.

Los iconos siguientes son ejemplos de los que se muestran cuando el Inogen One® G2 está funcionando con una fuente de alimentación externa y cargando la batería. El rayo indica que hay una fuente de alimentación externa conectada.

Icono	Significado
	La batería se está cargando con un nivel de carga entre el 60% y el 70%.
	La batería está completamente cargada y se está cargando según sea necesario para mantener su carga.
	La batería se está cargando con un nivel de carga inferior al 10%.
	El Inogen One® G2 está funcionando con una fuente de alimentación externa sin batería presente.

Iconos de modo
Estos son los iconos que se muestran en la ventana de modo de la pantalla.

Icono	Significado
	La alarma audible de detección de respiración se ha activado.
	La alarma audible de detección de respiración está desactivada. Esta es la condición predeterminada.

• Recuerde recargar las baterías adicionales que haya utilizado antes de su próximo vuelo.

NOTA	Cuando ocurren dos condiciones simultáneamente, se mostrará la condición con la prioridad más alta.

Mensajes informativos
Las siguientes pantallas de información no van acompañadas de ninguna respuesta audible ni de ningún cambio visual en las luces indicadoras.

Mensaje en pantalla y texto	Condición/Acción/Explicación
	El logotipo de Inogen se muestra al inicio.
Configuración X Batería HH:MM	Pantalla predeterminada cuando funciona con la energía de la batería. "X" representa la configuración de flujo seleccionada (por ejemplo, Configuración 2). "HH:MM" representa el tiempo aproximado restante de la carga de la batería (por ejemplo, 1:45).
Configuración X Cargando xx (o) Batería llena	Pantalla predeterminada cuando se opera con una fuente de alimentación externa y la batería se está cargando. "xx%" representa el porcentaje de carga de la batería (por ejemplo, 86%).
Configuración X Batería xx%	Pantalla predeterminada cuando la batería no se está cargando o cuando el tiempo restante no está disponible en la batería.
Cargando xx% (o) Batería llena	Se muestra cuando el concentrador está enchufado y se está utilizando para cargar una batería (no se está utilizando para la producción de oxígeno). Es normal ver una lectura de batería completamente cargada entre el 95% y el 100% cuando se retira la energía externa. Esta función maximiza la vida útil de la batería.

Notificaciones

Las notificaciones audibles, que oscilan entre 55 dba y 65 dba según la posición de los usuarios, sirven para advertir al usuario de los problemas. Para asegurarse de que se puedan escuchar las notificaciones audibles, se debe determinar la distancia máxima a la que el usuario puede alejarse para que se adapte al nivel de ruido circundante.

El Inogen One® G2 supervisa varios parámetros durante el funcionamiento y utiliza un sistema de alarma inteligente para indicar un mal funcionamiento del concentrador. Se utilizan algoritmos matemáticos y retrasos de tiempo para reducir la probabilidad de falsas alarmas al tiempo que se garantiza la notificación adecuada de una condición de alarma.

Si se detectan varias condiciones de alarma, se mostrará la alarma de mayor prioridad. Los siguientes mensajes de notificación van acompañados de un único pitido corto.

Mensaje en pantalla y texto	Condición/Acción/Explicación
Inogen One® Apagando	El botón de encendido/apagado se ha pulsado durante dos segundos. El concentrador está realizando el apagado del sistema.
HH:MM Vx.x: Número de serie	El botón de alarma audible se ha pulsado durante cinco segundos.

Alertas de baja prioridad
Los siguientes mensajes de alerta de baja prioridad están acompañados de un doble pitido y una luz roja fija.

Visualización y texto del mensaje	Condición/Acción/Explicación
Alimentación externa baja	La fuente de alimentación externa es demasiado baja para que funcione la unidad, que está funcionando con la energía de la batería a pesar de estar enchufada. Compruebe las conexiones de la fuente de alimentación externa. Si la condición persiste, póngase en contacto con su proveedor de equipos.
Alimentación externa alta	La fuente de alimentación externa es demasiado alta. Compruebe las conexiones de la fuente de alimentación externa. Si la condición persiste, póngase en contacto con su proveedor de equipos.
Batería baja Conecte el enchufe	La energía de la batería es baja, con menos de 10 minutos restantes. Conecte la fuente de alimentación externa o apáguela e inserte una batería completamente cargada.
Error de batería Consulte el manual	Se ha producido un error de la batería. Cambie a una batería nueva o retire la batería y haga funcionar el concentrador con una fuente de alimentación externa. Si el error de la batería se repite con la misma batería, deje de usar la batería y póngase en contacto con su proveedor de equipos.

Visualización y texto del mensaje	Condición/Acción/Explicación
Oxígeno bajo Consulte el manual	El concentrador está produciendo oxígeno a un nivel ligeramente bajo (<82%) durante un período de 10 minutos. Si la condición persiste, póngase en contacto con su proveedor de equipos.
Retire la batería para enfriar	La batería ha excedido su temperatura de carga y la carga se ha detenido. La batería no se cargará mientras esta alerta esté presente, pero comenzará a cargarse cuando la temperatura de la batería vuelva al rango de funcionamiento normal. Si se desea cargar la batería antes, retire la batería del concentrador y déjela enfriar en un área abierta durante aproximadamente 10-15 minutos. Luego, vuelva a insertar la batería en el Inogen One® G2. Si el problema persiste, póngase en contacto con su proveedor de equipos.
Error de comunicación Consulte el manual	El concentrador está produciendo oxígeno pero no puede informar el estado de la batería. Reemplace la batería. Si la condición persiste, póngase en contacto con su proveedor de equipos.
Se necesita servicio	El concentrador requiere servicio a la mayor brevedad. El concentrador está funcionando según las especificaciones y puede seguir utilizándose. Póngase en contacto con su proveedor de equipos para solicitar el servicio.
Falla del sensor de 02 Consulte el manual	El sensor de oxígeno del concentrador ha funcionado mal. Puede seguir utilizando el concentrador. Si la condición persiste, póngase en contacto con su proveedor de equipos.

Alertas de prioridad media
Los siguientes mensajes de alerta de prioridad media están acompañados de un triple pitido, que se repite cada 25 segundos, y una luz roja parpadeante.

Visualización y texto del mensaje	Condición/Acción/Explicación
Advertencia de batería CALIENTE	La batería ha excedido el límite de temperatura mientras el concentrador está funcionando con la energía de la batería. Si es posible, mueva el concentrador a un lugar más fresco o alimente la unidad con una fuente de alimentación externa y retire la batería. Si la condición persiste, póngase en contacto con su proveedor de equipos.
No se detecta respiración Compruebe la cánula	El concentrador no ha detectado una respiración durante 60 segundos. Compruebe que la cánula esté conectada al concentrador, que no haya torceduras en la tubería y que la cánula esté colocada correctamente en la nariz.
Error del sistema Consulte el manual	El concentrador está experimentando un error, pero es capaz de continuar funcionando. Retire y vuelva a insertar la batería y/o Compruebe las conexiones de la fuente de alimentación externa. Si la condición persiste, póngase en contacto con su proveedor de equipos.
Error de oxígeno Se necesita servicio	La concentración de salida de oxígeno ha estado por debajo del 50% durante 10 minutos. Si la condición persiste, cambie a su fuente de oxígeno de respaldo y póngase en contacto con su proveedor de equipos para solicitar el servicio.
Error de suministro de O2	Se ha reconocido una respiración, pero no se ha detectado el suministro de oxígeno adecuado.

Alertas de alta prioridad

Si no está cerca del Inogen One® G2, es posible que no pueda oír o ver las alertas de alta prioridad. Asegúrese de que el Inogen One® G2 esté en un lugar donde las alertas y alarmas se reconozcan si ocurren.

Los siguientes mensajes de alerta de alta prioridad están acompañados de un patrón de cinco pitidos, repetido cada 10 segundos y una luz roja parpadeante.

Mensaje en pantalla y texto	Condición/Acción/Explicación
Batería Vacía Conectar Enchufe	El concentrador tiene energía de la batería insuficiente para producir oxígeno. Conecte la fuente de alimentación externa o cambie la batería, luego reinicie la unidad si es necesario presionando el botón de encendido/apagado.
Batería CALIENTE Apagado	La batería ha excedido el límite de temperatura mientras el concentrador está funcionando con la energía de la batería. El concentrador ha dejado de producir oxígeno. Si es posible, mueva el concentrador a un lugar más fresco, luego apáguelo y vuelva a encenderlo. Asegúrese de que las rejillas de entrada y salida de aire tengan acceso libre y que el filtro de partículas esté limpio. Si la condición persiste, cambie a una fuente de oxígeno de respaldo y comuníquese con su proveedor de equipo.
Sistema CALIENTE Apagado	La temperatura del concentrador es demasiado alta y la producción de oxígeno se está apagando. Asegúrese de que las rejillas de entrada y salida de aire tengan acceso libre y que el filtro de partículas esté limpio. Si la condición persiste, cambie a una fuente de respaldo de oxígeno y comuníquese con su proveedor de equipo.

Mensaje en pantalla y texto	Condición/Acción/Explicación
Sistema FRÍO Apagado	Esto puede resultar de que el concentrador se almacene en un ambiente frío (por debajo de 0°C (32°F)). Muévase a un ambiente más cálido para permitir que la unidad se caliente antes de encenderla. Si la condición persiste, cambie a una fuente de oxígeno de respaldo y comuníquese con su proveedor de equipo.
Error (###) Servicio Necesario	El concentrador ha dejado de producir oxígeno y se está apagando. Debería: Anotar el número de error Cambiar a la fuente de oxígeno de respaldo Comuníquese con su proveedor de equipo

Resolución de problemas

En esta sección se describen las soluciones a algunos problemas que puede encontrar.

Inogen One® G2 Concentrador de oxígeno

Problema	Posible causa	Solución recomendada
Cualquier problema acompañado de información en la pantalla del concentrador, luces indicadoras y/o señales audibles	Consulte el capítulo Señales audibles y visibles (incluidas las alarmas) del Inogen One® G2 Concentrador de oxígeno	Consulte el capítulo Señales audibles y visibles (incluidas las alarmas) del Inogen One® G2 Concentrador de oxígeno
El concentrador no se enciende cuando se pulsa el botón On/Off (Encendido/Apagado)	La batería está descargada o no hay ninguna batería presente	Utilice una fuente de alimentación externa o sustituya la batería por una que esté completamente cargada
	La fuente de alimentación no está conectada correctamente	Compruebe la conexión de la fuente de alimentación y verifique que la luz verde esté fija
	Funcionamiento defectuoso	Póngase en contacto con su proveedor de equipos
No hay oxígeno	El concentrador no está encendido	Pulse el botón On/Off (Encendido/Apagado) para encender el concentrador
	La cánula no está conectada correctamente, está doblada u obstruida	Compruebe la cánula y su conexión a la boquilla del concentrador

Limpieza, cuidado y mantenimiento

Sustitución de la cánula

Su cánula nasal debe sustituirse periódicamente. Consulte a su médico y/o proveedor de equipos y/o las instrucciones del fabricante de la cánula para obtener información sobre la sustitución. Se recomienda una cánula de luz única de hasta 25 pies de longitud para garantizar la correcta detección de la respiración y el suministro de oxígeno.

El uso de una cánula que no sea una cánula de alto flujo (por ejemplo, Salter 1600Q) puede restringir el suministro de oxígeno y/o la fijación a los conectores de la boquilla.

Limpieza de la carcasa

Puede limpiar la carcasa exterior con un paño humedecido con un detergente líquido suave (como Dawn^TM) y agua.

No sumerja el Inogen One® G2 ni sus accesorios en agua ni permita que entre agua en la carcasa; esto puede provocar una descarga eléctrica y/o daños.

No utilice agentes de limpieza distintos de los especificados en este Manual del usuario. No utilice alcohol, alcohol isopropílico, cloruro de etileno ni limpiadores a base de petróleo en las carcasas ni en los filtros de partículas.

Limpieza y sustitución del filtro

El filtro de partículas debe limpiarse semanalmente para garantizar la facilidad del flujo de aire. Retire el filtro de la parte delantera del dispositivo. Limpie el filtro de partículas con un detergente líquido suave (como Dawn^TM) y agua; enjuague con agua y seque antes de volver a utilizarlo.

NOTA	Puede ser necesario limpiar el filtro de partículas con más frecuencia en entornos polvorientos.

Para comprar filtros de partículas adicionales, póngase en contacto con su proveedor de equipos o con Inogen.

Filtro de salida

El filtro de salida está diseñado para proteger al usuario de la inhalación de pequeñas partículas en el flujo de gas del producto. El Inogen One® G2 incluye un filtro de salida convenientemente situado detrás del accesorio extraíble de la boquilla de la cánula. Inogen requiere que este filtro se sustituya entre pacientes.

El filtro de salida puede ser sustituido por el proveedor del equipo o por el propietario utilizando el kit de sustitución del filtro de salida (RP-107).

El concentrador Inogen One G2 debe limpiarse y desinfectarse según las instrucciones anteriores para cada nuevo paciente. El paciente no necesita realizar ningún mantenimiento especial. Su proveedor de equipos realiza operaciones de mantenimiento para asegurar un servicio continuo y fiable de su Inogen One G2. Las instrucciones del fabricante para el mantenimiento preventivo de los dispositivos se definen en el manual de servicio. Todo el trabajo debe ser realizado por técnicos capacitados certificados por el fabricante.

Sustitución del fusible del cable de entrada de CC (para su uso con RP-122 y RP-222)
El enchufe de alimentación de CC del encendedor de cigarrillos contiene un fusible. Si el cable de entrada de CC se está utilizando con una fuente de alimentación que funciona correctamente y la fuente de alimentación no funciona (no hay salida de alimentación y el LED verde no está iluminado), es posible que sea necesario sustituir el fusible.

Para sustituir el fusible, siga estas instrucciones y consulte la fotografía que aparece a continuación.

1. Retire la punta desenroscando el elemento de retención. Utilice una herramienta si es necesario.
2. Retire el elemento de retención, la punta y el fusible.
3. El resorte debe permanecer dentro de la carcasa del adaptador del encendedor de cigarrillos. Si se retira el resorte, asegúrese de volver a colocarlo antes de insertar el fusible de repuesto.
4. Instale un fusible de repuesto, Inogen RP#125 (BUSS MDA-12) y vuelva a montar la punta. Asegúrese de que el anillo de retención esté bien asentado y apretado.


Para una protección continua contra el riesgo de incendio, utilice únicamente el fusible especificado.

Otros servicios y mantenimiento

No desmonte el Inogen One® G2 ni ninguno de los accesorios ni intente realizar ningún mantenimiento que no sean las tareas descritas en la sección de resolución de problemas; el desmontaje crea un riesgo de descarga eléctrica y anulará su garantía. No retire la etiqueta de evidencia de manipulación. Para eventos distintos de los descritos en este manual, póngase en contacto con su proveedor de equipos para que el servicio lo realice personal autorizado.

No utilice lubricantes en el Inogen One® G2 ni en sus accesorios.

Eliminación de equipos y accesorios

Siga las ordenanzas gubernamentales locales para la eliminación y el reciclaje del Inogen One® G2 y los accesorios. Si se aplican las regulaciones WEEE, no lo deseche en residuos municipales sin clasificar. Dentro de Europa, póngase en contacto con el Representante Autorizado de la UE para obtener instrucciones de eliminación. La batería contiene celdas de iones de litio y debe reciclarse. La batería no debe incinerarse.

Lista de elementos de mantenimiento

• Batería individual Inogen One® G2 (modelo n.º BA-200)
• Batería doble Inogen One® G2 (modelo n.º BA-224)
• Filtros de partículas de entrada de repuesto (modelo n.º RP-200)
• Kit de sustitución del filtro de salida (modelo n.º RP-107)

Si necesita ayuda para la configuración, el uso, el mantenimiento o para informar de un funcionamiento o eventos inesperados, póngase en contacto con su proveedor de equipos o con el fabricante.

Símbolos utilizados en el concentrador y los accesorios

Símbolo	Significado
	Una advertencia indica que la seguridad personal del paciente puede estar en riesgo. Ignorar una advertencia podría provocar lesiones importantes.
	Una precaución indica que se debe seguir una precaución o un procedimiento de servicio. Ignorar una precaución podría provocar una lesión menor o daños al equipo.
	Consulte el manual del usuario para ver las instrucciones.
SOLO	La regulación federal de EE. UU. restringe la venta de este dispositivo por orden de un médico. También puede ser aplicable en otros países.
	Alimentación de CA
	Alimentación de CC
	No fumar mientras el dispositivo esté en uso.
	No utilizar llamas abiertas (concentrador); No incinerar (batería).
	Consulte el manual/folleto de instrucciones.
	Fabricante
EC REP	Representante autorizado en la Comunidad Europea

Símbolo	Significado
	Mantener seco
	Solo para uso en interiores o en lugares secos. No mojar.
	No utilizar aceite ni grasa
	No desmontar (póngase en contacto con su proveedor de equipos para que el personal autorizado realice el mantenimiento)
	No desechar en desechos municipales sin clasificar
	Pieza aplicada tipo BF, no apta para aplicaciones cardíacas
	Dispositivo de clase II
	Logotipo de certificación de la agencia de seguridad eléctrica
	Cumple con las directivas aplicables de la UE, incluida la Directiva de Dispositivos Médicos

Etiqueta de la interfaz de usuario

Símbolo	Significado
	Botón ON (encendido) / OFF (apagado)
	Botón de retroiluminación de la pantalla
	Aumentar el ajuste de flujo
	Disminuir el ajuste de flujo
	Botón de alarma sonora

Especificaciones del sistema Inogen One® G2

Concentrador Inogen One® G2

Dimensiones: Con una sola batería:	Largo / Ancho / Alto: 27,2 cm / 9,9 cm / 22,2 cm Largo / Ancho / Alto: 27,2 cm / 9,9 cm / 24,2 cm
Peso:	3,18 kg (incluye una sola batería)
Ruido:	Menos de 38 dBA (como se empaqueta) en el ajuste 2
Tiempo de calentamiento:	2 minutos
Concentración de oxígeno:	90% - 3% /+ 6% en todos los ajustes
Ajustes de control de flujo:	6 ajustes: 1 a 6
Alimentación:	Fuente de alimentación universal: Entrada de CA: 100 a 240 VCA 50 a 60 Hz Detección automática: 1,0 A Entrada de CC: 13,5-15 VCC, 10 A Salida de CC: 19 VCC, 5,0 A máx. Batería recargable: Voltaje: 12,0 a 16,8 VCC
Duración de la batería:	Hasta 5 horas con una sola batería. Hasta 10 horas con una batería doble.
Tiempo de carga de la batería:	Hasta 4 horas para una sola batería. Hasta 8 horas para una batería doble.
Rangos ambientales previstos para el uso:	Temperatura: de 41 a 104˚F (de 5 a 40˚C) Humedad: de 0% a 95%, sin condensación Altitud: de 0 a 10.000 pies (de 0 a 3048 metros)
Rangos ambientales previstos para el envío y el almacenamiento:	Temperatura: de -13 a 158˚F (de -25 a 70˚C) Humedad: de 0% a 95%, sin condensación. Almacenar en un entorno seco. Altitud: de 0 a 10.000 pies (de 0 a 3048 metros)
Transporte:	Mantener seco. Manipular con cuidado.

Probado por un laboratorio independiente:

Seguridad: IEC 60601-1 CAN/CSA C22.2 N.º 60601-1 Compatibilidad electromagnética: IEC 60601-1-2 RTCA DO 160

Clasificaciones

Modo de funcionamiento:	Servicio continuo
Tipo de protección contra descargas eléctricas:	Clase II
Grado de protección de los componentes del concentrador contra descargas eléctricas:	Tipo BF No apto para aplicaciones cardíacas
Grado de protección de los componentes del concentrador contra la entrada de agua cuando se usa fuera de la bolsa de transporte:	IP20 - No protegido contra el goteo de agua. Protegido contra la entrada de objetos sólidos > 12,5 mm.
Grado de protección de los componentes del concentrador contra la entrada de agua cuando se usa dentro de la bolsa de transporte:	IP22 - El goteo vertical de agua no deberá tener efectos perjudiciales y proteger contra la entrada de objetos sólidos > 12,5 mm de diámetro cuando la carcasa esté inclinada en un ángulo de hasta 15˚ desde su posición normal
Grado de protección del exterior del concentrador que proporciona la bolsa de transporte:	IP02 - El goteo vertical de agua no deberá tener efectos perjudiciales cuando la carcasa esté inclinada en un ángulo de hasta 15˚ desde su posición normal
Grado de seguridad para la aplicación en presencia de gases anestésicos:	No apto para dicha aplicación

COMPATIBILIDAD ELECTROMAGNÉTICA
Este equipo con marca CE ha sido probado y se ha determinado que cumple con los límites de CEM para la Directiva de Dispositivos Médicos 93/42/CEE [EN 55011 Clase B y EN 60601-1-2]. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación médica típica.

Referencias

• Su fuente de confianza para ropa de viaje, soluciones, equipo | magellans.com

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Inogen One G2

Idiomas disponibles
