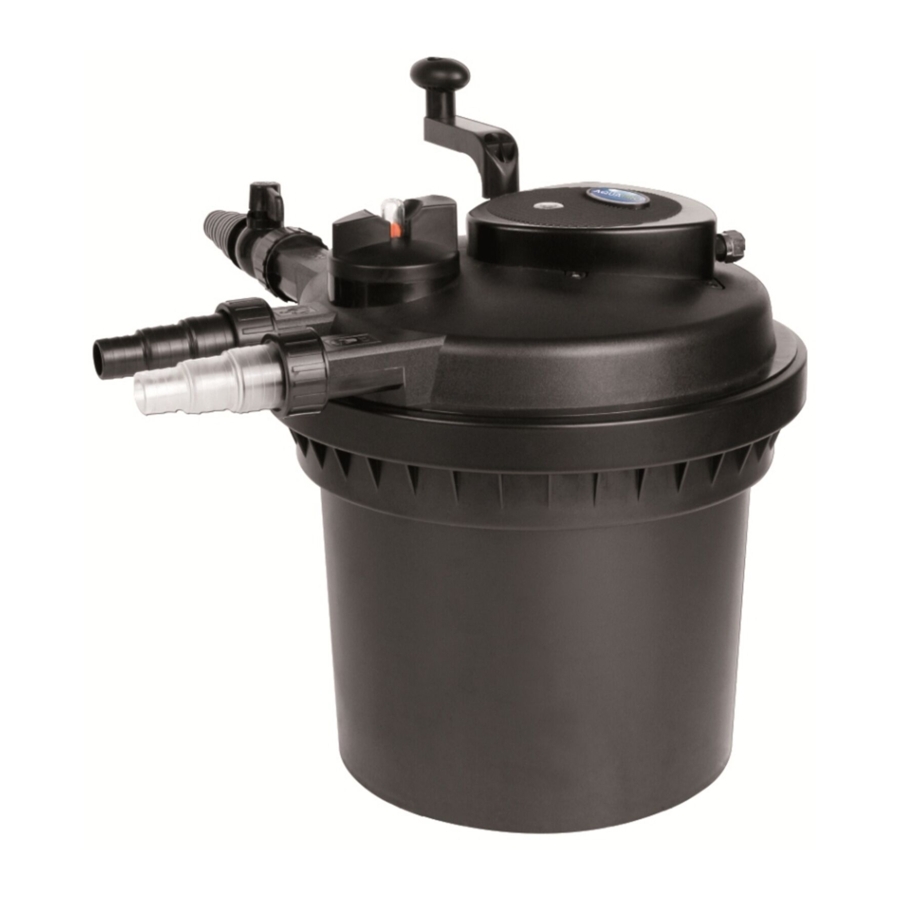

AQUAPRO AP5000UV, AP10000UV - Manual del filtro de presión/combinación UV

Gracias por adquirir un producto AQUAPRO de calidad, ¡las soluciones para su jardín acuático de forma sencilla!

1. SOPORTE DE LA BOMBILLA Y BALASTRO
2. JUNTA TÓRICA DEL SOPORTE DE LA BOMBILLA Y JUEGO DE COLLAR
3. BOMBILLA UV-C
4. AMORTIGUADOR DE LA BOMBILLA
5. JUNTAS TÓRICAS DEL MANGUITO DE CUARZO
6. MANGUITO DE CUARZO Y COLLAR DE BLOQUEO
7. MANGO DE ENJUAGUE A CONTRACORRIENTE
8. TAPA DEL FILTRO DE PRESIÓN
9. SELLO DE LA ESPIGA
10. ESPIGA ESCALONADA TRANSPARENTE – ENTRADA
11. ESPIGA ESCALONADA NEGRA – SALIDA
12. 11 VÁLVULA DE BOLA/ESPIGA ESCALONADA – RETROLAVADO
13. PALETAS DE ENJUAGUE A CONTRACORRIENTE
14. BIOESPONJA FINA AMARILLA
15. BIOESPONJA GRUESA AZUL
16. PLACA DE ESPONJA INFERIOR Y TUERCA DE BLOQUEO
17. ANILLO DE BIO MEDIOS (NO INCLUIDO CON AP5000UV)
18. ABRAZADERA DE LA TAPA
19. JUNTA TÓRICA DE LA TAPA
20. CONTENEDOR DEL FILTRO
21. LLAVE DE BLOQUEO DE LA ABRAZADERA

DESCRIPCIÓN Y CARACTERÍSTICAS

Su filtro de estanque AQUAPRO ha sido fabricado con tecnología avanzada para proporcionarle el filtro de mejor calidad para su estanque o fuente de agua.

• Su filtro de presión AQUAPRO tiene una función de limpieza a contracorriente avanzada para facilitar la limpieza y el mantenimiento.
• Un clarificador ultravioleta incorporado en el filtro esteriliza el agua a medida que pasa, dándole agua cristalina.
• Un indicador de presión le permite saber cuándo aumenta la presión en el filtro, lo que indica que las espumas del filtro se están bloqueando y requieren limpieza.
• Un gran contenedor y bio medios de alta superficie aseguran la máxima filtración biológica.

INSTALACIÓN

NO SUMERGIR

1. Si es necesario, haga que un electricista cualificado instale un punto de alimentación resistente a la intemperie cerca del estanque o fuente de agua (dentro de la longitud del cable del filtro).
2. Identifique una ubicación adecuada para su nuevo filtro de presión. NB: No sumerja este producto en agua. El filtro de presión se puede utilizar entre una bomba y una fuente de agua o cascada. El filtro también se puede enterrar parcialmente para ayudar a ocultarlo en su jardín. Es importante devolver el agua filtrada limpia AQUAPRO_AP5000UV_10000UV_Instructions.indd 4-6 desde su filtro hasta el extremo opuesto de su estanque a donde se encuentra la succión de la bomba.
3. Conecte un tubo antikink o de polietileno desde su bomba a la entrada de su filtro. Su filtro tiene una entrada y salida de espiga escalonada de 3 pasos, asegúrese de utilizar el tamaño de tubo más grande posible y corte las espigas más pequeñas que el tubo que está utilizando. El tamaño de la manguera de salida debe ser igual o mayor que el tamaño de la manguera de entrada. Ej: Si utiliza una manguera de 40 mm, corte las secciones de espiga de 25 y 32 mm.
4. Conecte el tubo desde la salida del filtro de vuelta a su estanque en el extremo opuesto de donde está bombeando. Puede tener la salida del filtro funcionando hacia una cascada.
5. Si el flujo de su bomba es mayor que el flujo máximo recomendado, debe reducir el flujo o desviar parte del flujo con una pieza en Y. La presión no debe exceder la altura de 4 metros.
6. Encienda su bomba y luego enchufe la unidad UV-C en el filtro. La unidad UV-C no debe encenderse si no hay agua que fluya más allá de la bombilla UV-C. El balasto (caja negra en el cable) debe mantenerse en un lugar protegido.
7. Puede ayudar a impulsar la función biológica de su filtro con AQUAPRO Bacteria. Ahora siéntese, relájese y disfrute de un estanque limpio y saludable.

MANTENIMIENTO

Desconecte el cable de alimentación de la fuente de alimentación antes de realizar el mantenimiento. Nunca levante el filtro por el cable de alimentación.

Compruebe la bombilla UV-C con regularidad y reemplácela cada 5 meses. No reemplazar la bombilla antes de su vida útil puede causar daños eléctricos.

Para comprobar visualmente la bombilla, mire a través del indicador UV-C transparente en la parte superior del filtro y, si la luz está funcionando, verá un brillo púrpura.

El cable de alimentación no se puede reemplazar. Si el cable está dañado, el filtro debe desecharse.

El filtro debe estar operativo las 24 horas del día para que funcione eficazmente.

Se recomienda una limpieza regular a contracorriente cada dos semanas.

USO DEL RETROLAVADO

1. Mientras el filtro todavía está funcionando, conecte el tubo a la salida de retrolavado del filtro. Puede desviar el agua sucia a un jardín o a su desagüe. Gire la válvula en la salida de retrolavado para abrir.
2. Ahora gire el dial en forma de flecha de retrolavado en la parte superior del filtro al modo "clean" (limpiar) (la flecha apuntará hacia la salida de retrolavado de la válvula de bola). El agua de la salida normal ahora saldrá por la salida de retrolavado.
3. Gire el mango de limpieza en el sentido de las agujas del reloj en el filtro varias veces o hasta que el agua que sale de la salida de retrolavado se vuelva limpia. Esto exprime las esponjas del filtro y las limpia mecánicamente.
4. Ahora gire el dial de función de retrolavado en la parte superior del filtro de nuevo al modo "filter" (filtrar) y cierre la válvula en la salida de retrolavado.
5. Su filtro ahora ha sido enjuagado, ahora siéntese y disfrute de su jardín acuático.

DESMONTAJE Y ENJUAGUE COMPLETOS

1. Apague su bomba y desconecte el cable de alimentación de cualquier fuente eléctrica. Deshaga las entradas y salidas roscadas del filtro, desenganche la abrazadera de la tapa y retire con cuidado la tapa.
2. Tenga cuidado de no perder o dañar el sello de la junta tórica. Desatornille el tornillo de bloqueo transparente en la parte inferior de las capas de esponja del filtro (o la placa base negra en el modelo AP10000UV). Deshaga el tornillo que mantiene la varilla en su lugar y retire la placa base.
3. Ahora retire los anillos de esponja de espuma del núcleo central y enjuáguelos con agua declorada o agua de estanque. El uso de agua declorada asegura que el cloro en el agua del grifo normal no mate las bacterias beneficiosas que viven en su medio filtrante. Asegúrese de exprimir bien las esponjas para eliminar los lodos.
4. Retire el anillo de bio medios de alta eficiencia (solo en el modelo AP10000UV) de la parte inferior del contenedor del filtro y solo retire el exceso de lodo marrón de las biosferas. No debe eliminar toda esta materia marrón, ya que estas son las bacterias beneficiosas que son esenciales en la descomposición de los desechos tóxicos de su estanque.
5. Ahora limpie el contenedor de su filtro y cualquier residuo de la tapa del filtro y vuelva a montar. Primero vuelva a montar el anillo de bio medios parcialmente limpiado en el contenedor y luego inserte la tapa con los anillos de espuma instalados en el núcleo central. Los anillos de espuma deben alternar de azul a amarillo.
6. Ahora vuelva a colocar la tapa en su lugar, teniendo cuidado de ubicar la junta tórica en la tapa del filtro, empuje firmemente la tapa de nuevo en el contenedor. Sujete la abrazadera de la tapa en su lugar y vuelva a conectar la entrada y la salida.
7. Ahora enchufe la bomba y el filtro, enciéndalos y siéntese y disfrute de su jardín acuático.

REEMPLAZO DE LA BOMBILLA

1. Apague la fuente de alimentación y retire el enchufe de la toma de corriente. Apague su bomba.
2. Deshaga los 4 tornillos en la parte superior del filtro que sujetan el conjunto UV-C en su lugar.
3. Levante con cuidado el conjunto UV-C fuera de la tapa del filtro. Tenga cuidado de no golpear el manguito de cuarzo con nada, se romperá.
4. Deshaga el collar de bloqueo del manguito de cuarzo en la parte superior del manguito de cuarzo. Tenga cuidado de no perder la junta tórica y el collar del manguito de cuarzo.
5. Retire con cuidado el manguito de cuarzo del conjunto UV-C y colóquelo en una posición segura.
6. Ahora puede acceder a la bombilla para reemplazarla.
   Saque la bombilla vieja y deséchela de forma responsable. Inserte una bombilla nueva asegurándose de que esté conectada de forma segura.
7. Vuelva a colocar el manguito de cuarzo en el conjunto UV-C asegurándose de que la junta tórica y el collar estén ubicados correctamente. Vuelva a colocar y apriete el collar de bloqueo del manguito de cuarzo.
8. Vuelva a colocar el conjunto UV-C en la parte superior del filtro asegurándose de que encaje de forma segura. Apriete los 4 tornillos que fijan el conjunto en la tapa del filtro.
9. Vuelva a encender su bomba y luego vuelva a conectar la fuente de alimentación y encienda su filtro. Ha reemplazado con éxito su bombilla UV-C.

MEDIDAS DE SEGURIDAD IMPORTANTES

Para evitar lesiones, se deben observar las precauciones básicas de seguridad, incluidas, entre otras, las siguientes:

• No mire una bombilla UV-C sin protección. La luz ultravioleta es dañina para sus ojos y puede causar ceguera.
• Utilice siempre una fuente de alimentación debidamente conectada a tierra que esté conectada a un RCd con una corriente de funcionamiento residual nominal que no exceda los 30 mA. Según AS/NZS 3350.2.41:1997.
• Siempre desenchufe el filtro de la fuente de alimentación cuando no esté en uso o antes de realizar cualquier mantenimiento en la bomba.
• Nunca tire del cable para desconectar el enchufe de la fuente de alimentación. Sujete el enchufe y tire para desconectar.
• No instale ni almacene el filtro donde esté expuesto a temperaturas extremadamente altas o frías.
• Manténgase fuera del alcance de los niños o las mascotas. Este aparato no debe ser utilizado por niños o personas enfermas sin supervisión.
• No corte el cable, ya que esto resultará en la anulación de su garantía.
• Se debe tener cuidado de colocar el cable de alimentación de manera que no se pueda tropezar o tirar accidentalmente.
• No intente reparar el filtro usted mismo. Devuelva a un centro de servicio autorizado o al lugar de compra si se produce una falla (el mantenimiento regular no se considera reparación y es requerido por el usuario).

GARANTÍA LIMITADA

Este producto viene con una garantía contra defectos (Garantía). Los beneficios proporcionados en esta Garantía son adicionales a otros derechos y recursos disponibles para usted bajo la Ley del Consumidor de Australia. La Garantía se proporciona al comprador original del producto en los siguientes términos:

• La Garantía es otorgada por Chemkay Pty Ltd que opera como Aquatec Equipment: Po Box 2087, Seville Grove, WA 6112; contactable por teléfono (1300 552 202) o correo electrónico (info@aquatecequipment.com).
• Para hacer una reclamación bajo la Garantía, debe devolver el producto defectuoso al lugar de compra con un recibo válido o prueba de compra.
• Una reclamación de Garantía debe hacerse dentro de los 2 años de la fecha de compra.

Nota: Consulte a su minorista para obtener piezas de repuesto originales de calidad AQUAPRO.

Visite www.aquatecequipment.com para conocer los distribuidores más cercanos. E.&O.E.
