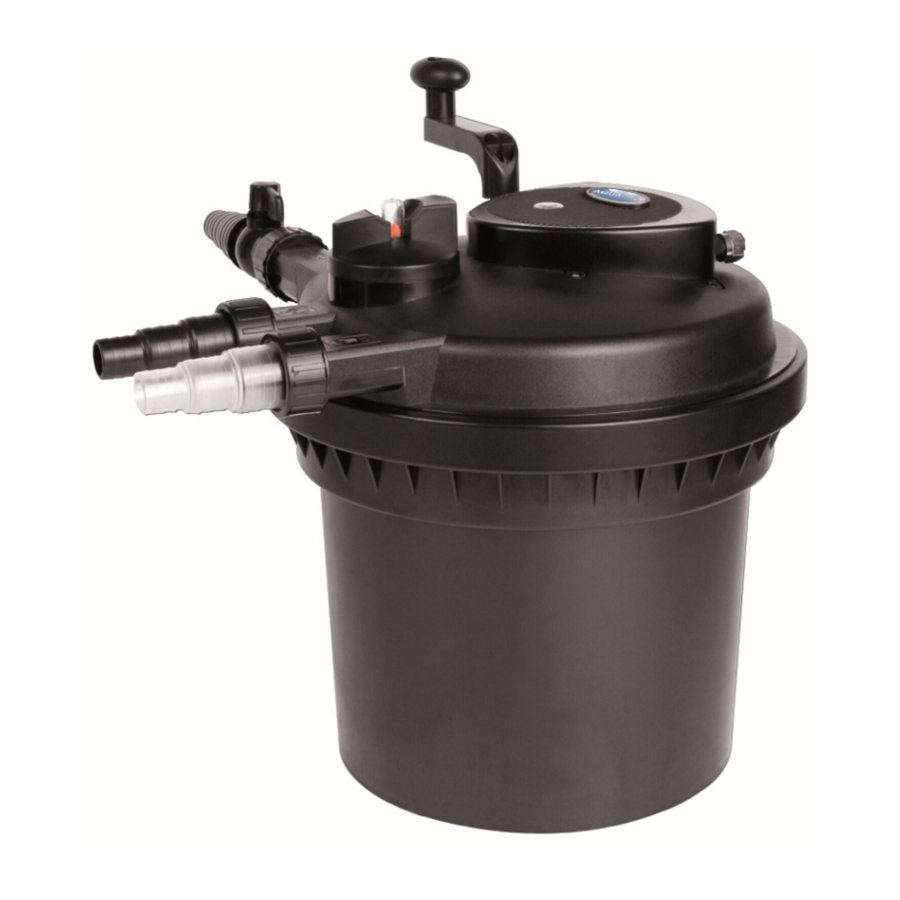

AQUAPRO AP5000UV, AP10000UV - Manuale del filtro a pressione/combinazione UV

Grazie per aver acquistato un prodotto di qualità AQUAPRO, le risposte per il tuo giardino acquatico rese facili!

1. PORTA LAMPADA E REATTORE
2. ANELLO DI TENUTA E SET COLLARE PORTA LAMPADA
3. LAMPADA UV-C
4. CUSCINETTO LAMPADA
5. ANELLI DI TENUTA DEL MANICOTTO DI QUARZO
6. MANICOTTO DI QUARZO E COLLARE DI BLOCCAGGIO
7. MANIGLIA DI RISCIACQUO CONTROCORRENTE
8. COPERCHIO DEL FILTRO A PRESSIONE
9. GUARNIZIONE DEL PORTAGOMMA
10. PORTAGOMMA A GRADINI TRASPARENTE – INGRESSO
11. PORTAGOMMA A GRADINI NERO – USCITA
12. 11 VALVOLA A SFERA/PORTAGOMMA A GRADINI – CONTROCORRENTE
13. PALETTE DI RISCIACQUO CONTROCORRENTE
14. BIOSPONGE FINE GIALLA
15. BIOSPONGE GROSSOLANA BLU
16. PIASTRA DELLA SPUGNA INFERIORE E DADO DI BLOCCAGGIO
17. ANELLO DI BIO MEDIA (NON INCLUSO CON AP5000UV)
18. MORSETTO DEL COPERCHIO
19. ANELLO DI TENUTA DEL COPERCHIO
20. CONTENITORE DEL FILTRO
21. CHIAVE DI BLOCCAGGIO DEL MORSETTO

DESCRIZIONE E CARATTERISTICHE

Il tuo filtro per laghetto AQUAPRO è stato fabbricato con tecnologia avanzata per fornirti il filtro di migliore qualità per il tuo laghetto o elemento acquatico.

• Il tuo filtro a pressione AQUAPRO ha una funzione di pulizia a controcorrente avanzata per rendere facile la pulizia e la manutenzione.
• Un chiarificatore a raggi ultravioletti incorporato nel filtro sterilizza l'acqua mentre la attraversa, offrendoti acqua cristallina.
• Un indicatore di pressione ti fa sapere quando la pressione nel filtro aumenta, indicando che le spugne del filtro si stanno bloccando e richiedono la pulizia.
• Un grande contenitore e un'elevata superficie di bio media assicurano la massima filtrazione biologica.

INSTALLAZIONE

NON IMMERGERE

1. Se necessario, fai installare da un elettricista qualificato una presa di corrente resistente alle intemperie vicino al laghetto o all'elemento acquatico (entro la lunghezza del cavo del filtro).
2. Identifica una posizione adatta per il tuo nuovo filtro a pressione. NB: Non immergere questo prodotto in acqua. Il filtro a pressione può essere utilizzato tra una pompa e un elemento acquatico o una cascata. Il filtro può anche essere parzialmente interrato per aiutare a mascherarlo nel tuo giardino. È importante riportare l'acqua pulita e filtrata AQUAPRO_AP5000UV_10000UV_Instructions.indd 4-6 dal tuo filtro all'estremità opposta del tuo laghetto rispetto a dove si trova l'aspirazione della pompa.
3. Collega un tubo anti-attorcigliamento o in polietilene dalla tua pompa all'ingresso del tuo filtro. Il tuo filtro ha un ingresso e un'uscita a 3 gradini, assicurati di utilizzare il tubo di dimensioni maggiori possibile e taglia i portagomma più piccoli del tubo che stai utilizzando. La dimensione del tubo di uscita deve essere uguale o maggiore della dimensione del tubo di ingresso. Ad esempio: se si utilizza un tubo da 40 mm, tagliare le sezioni del portagomma da 25 e 32 mm.
4. Collega il tubo dall'uscita del filtro di nuovo nel tuo laghetto all'estremità opposta da dove stai pompando. Puoi far funzionare l'uscita del filtro in una cascata.
5. Se il flusso dalla tua pompa è maggiore del flusso massimo raccomandato, devi ridurre il flusso o bypassare parte del flusso con un raccordo a Y. La pressione non deve superare i 4 metri di prevalenza.
6. Accendi la pompa e quindi collega l'unità UV-C sul filtro. L'unità UV-C non deve essere accesa se non c'è acqua che scorre oltre la lampada UV-C. Il reattore (scatola nera sul cavo) deve essere tenuto in un luogo riparato.
7. Puoi aiutare a potenziare la funzione biologica del tuo filtro con i batteri AQUAPRO. Ora siediti, rilassati e goditi un laghetto pulito e sano.

MANUTENZIONE

Scollegare il cavo di alimentazione dall'alimentazione prima di eseguire la manutenzione. Non sollevare mai il filtro dal cavo di alimentazione.

Controllare regolarmente la lampada UV-C e sostituirla ogni 5 mesi. La mancata sostituzione della lampada prima della sua durata può causare danni elettrici.

Per controllare visivamente la lampada, guarda attraverso l'indicatore UV-C trasparente sulla parte superiore del filtro e, se la luce funziona, vedrai un bagliore viola.

Il cavo di alimentazione non può essere sostituito. Se il cavo è danneggiato, il filtro deve essere smaltito.

Il filtro deve essere operativo 24 ore al giorno per funzionare efficacemente.

Si raccomanda una pulizia regolare a controcorrente ogni due settimane.

UTILIZZO DEL CONTROCORRENTE

1. Mentre il filtro è ancora in funzione, collegare il tubo all'uscita di controlavaggio del filtro. È possibile deviare l'acqua sporca in un'aiuola o nello scarico. Aprire la valvola sull'uscita di controlavaggio.
2. Ora ruotare il quadrante a forma di freccia di controlavaggio sulla parte superiore del filtro in modalità "clean" (pulizia) (la freccia sarà rivolta verso l'uscita di controlavaggio della valvola a sfera). L'acqua dall'uscita normale ora uscirà dall'uscita di controlavaggio.
3. Ruotare la maniglia di pulizia in senso orario sul filtro più volte o fino a quando l'acqua che esce dall'uscita di controlavaggio diventa pulita. Questo stringe le spugne del filtro e le pulisce meccanicamente.
4. Ora riportare il quadrante della funzione di controlavaggio sulla parte superiore del filtro in modalità "filter" (filtro) e chiudere la valvola sull'uscita di controlavaggio.
5. Il tuo filtro è stato risciacquato, ora siediti e goditi il tuo giardino acquatico.

SMONTAGGIO COMPLETO E RISCIACQUO

1. Spegni la pompa e scollega il cavo di alimentazione da qualsiasi fonte elettrica. Svitare gli ingressi e le uscite filettate dal filtro, sganciare il morsetto del coperchio e rimuovere con cautela il coperchio.
2. Fare attenzione a non perdere o danneggiare la guarnizione dell'O-ring. Svitare la vite di bloccaggio trasparente nella parte inferiore degli strati di spugna del filtro (o la piastra di base nera sul modello AP10000UV). Allentare la vite che tiene in posizione l'asta e rimuovere la piastra di base.
3. Ora rimuovere gli anelli di spugna di schiuma dal nucleo centrale e risciacquarli in acqua declorata o acqua di laghetto. L'uso di acqua declorata assicura che il cloro nella normale acqua di rubinetto non uccida i batteri benefici che vivono nel tuo media filtrante. Assicurati di strizzare accuratamente le spugne per rimuovere i fanghi.
4. Rimuovere l'anello di bio media ad alta efficienza (solo nel modello AP10000UV) dal fondo del contenitore del filtro e rimuovere solo l'eccesso di fanghi marroni dalle biosfere. Non dovresti rimuovere tutta questa materia marrone poiché questi sono i batteri benefici che sono essenziali nella scomposizione dei rifiuti tossici dal tuo laghetto.
5. Ora pulisci il contenitore del tuo filtro e qualsiasi detrito dal coperchio del filtro e rimonta. Per prima cosa rimonta l'anello di bio media parzialmente pulito nel contenitore e quindi inserisci il coperchio con gli anelli di schiuma installati sul nucleo centrale. Gli anelli di schiuma dovrebbero alternarsi da blu a giallo.
6. Ora rimetti il coperchio in posizione, facendo attenzione a posizionare l'O-ring sul coperchio del filtro, spingi saldamente il coperchio sul contenitore. Fissare il morsetto del coperchio in posizione e ricollegare l'ingresso e l'uscita.
7. Ora collega la pompa e il filtro, accendili e siediti e goditi il tuo giardino acquatico.

SOSTITUZIONE DELLA LAMPADA

1. Spegni l'alimentazione e rimuovi la spina dalla presa di corrente. Spegni la pompa.
2. Allentare le 4 viti sulla parte superiore del filtro che tengono in posizione l'assemblaggio UV-C.
3. Sollevare con cautela l'assemblaggio UV-C fuori dal coperchio del filtro. Fare attenzione a non urtare il manicotto di quarzo su nulla: si romperà.
4. Allentare il collare di bloccaggio del manicotto di quarzo nella parte superiore del manicotto di quarzo. Fare attenzione a non perdere l'O-ring e il collare del manicotto di quarzo.
5. Rimuovere con cautela il manicotto di quarzo dall'assemblaggio UV-C e posizionarlo in una posizione sicura.
6. Ora puoi accedere alla lampada per sostituirla.
   Estrarre la vecchia lampada e smaltirla in modo responsabile. Inserire una nuova lampada assicurandosi che sia collegata saldamente.
7. Rimetti il manicotto di quarzo sull'assemblaggio UV-C assicurandoti che l'O-ring e il collare siano posizionati correttamente. Riposizionare e serrare il collare di bloccaggio del manicotto di quarzo.
8. Rimetti l'assemblaggio UV-C nella parte superiore del filtro assicurandoti che si adatti saldamente. Serrare le 4 viti che fissano l'assemblaggio nel coperchio del filtro.
9. Riaccendi la pompa e quindi ricollega l'alimentazione e accendi il filtro. Hai sostituito con successo la tua lampada UV-C.

IMPORTANTI MISURE DI SICUREZZA

Per proteggersi da lesioni, è necessario osservare le precauzioni di sicurezza di base, incluse, a titolo esemplificativo, le seguenti:

• Non guardare una lampada UV-C non schermata. La luce ultravioletta è dannosa per gli occhi e può causare cecità.
• Utilizzare sempre un alimentatore correttamente collegato a terra collegato a un RCd con una corrente operativa residua nominale non superiore a 30 mA. Come da AS/NZS 3350.2.41:1997.
• Scollegare sempre il filtro dall'alimentazione quando non è in uso o prima di eseguire qualsiasi manutenzione sulla pompa.
• Non tirare mai il cavo per scollegare la spina dall'alimentazione. Afferrare la spina e tirare per scollegare.
• Non installare o conservare il filtro dove sarà esposto a temperature estreme calde o fredde.
• Tenere fuori dalla portata di bambini o animali domestici. Questo apparecchio non deve essere utilizzato da bambini o persone inferme senza supervisione.
• Non tagliare il cavo in quanto ciò comporterà l'annullamento della garanzia.
• Prestare attenzione a disporre il cavo di alimentazione in modo che non possa essere accidentalmente inciampato o tirato.
• Non tentare di riparare il filtro da soli. Restituire a un centro di assistenza autorizzato o al luogo di acquisto se si verifica un guasto (la manutenzione ordinaria non è considerata riparazione ed è richiesta dall'utente).

GARANZIA LIMITATA

Questo prodotto è dotato di una garanzia contro i difetti (Garanzia). I vantaggi forniti in questa Garanzia si aggiungono ad altri diritti e rimedi a tua disposizione ai sensi della legge australiana sui consumatori. La Garanzia è fornita all'acquirente originale del prodotto alle seguenti condizioni:

• La Garanzia è fornita da Chemkay Pty Ltd che opera come Aquatec Equipment: Po Box 2087, Seville Grove, WA 6112; contattabile telefonicamente (1300 552 202) o via e-mail (info@aquatecequipment.com).
• Per presentare un reclamo ai sensi della Garanzia, è necessario restituire il prodotto difettoso al luogo di acquisto con una ricevuta valida o una prova di acquisto.
• Un reclamo in garanzia deve essere presentato entro 2 anni dalla data di acquisto.

Nota: consultare il rivenditore per ricambi originali AQUAPRO di qualità.

Visita www.aquatecequipment.com per i rivenditori più vicini. E.&O.E.
