AQUAPRO AP5000UV, AP10000UV - Instrukcja obsługi filtra ciśnieniowego/zestawu UV

Dziękujemy za zakup wysokiej jakości produktu AQUAPRO, łatwe rozwiązania dla Twojego ogrodu wodnego!

1. UCHWYT LAMPY I BALAST
2. ZESTAW PIERŚCIENIA USZCZELNIAJĄCEGO I KOŁNIERZA UCHWYTU LAMPY
3. LAMPA UV-C
4. PODUSZKA LAMPY
5. PIERŚCIENIE USZCZELNIAJĄCE TULEI KWARCOWEJ
6. TULEJA KWARCOWA I KOŁNIERZ BLOKUJĄCY
7. UCHWYT PŁUKANIA WSTECZNEGO
8. POKRYWA FILTRA CIŚNIENIOWEGO
9. USZCZELKA KRÓĆCA
10. PRZEZROCZYSTY KRÓCIEC STOPNIOWANY – WEJŚCIE
11. CZARNY KRÓCIEC STOPNIOWANY – WYJŚCIE
12. 11 ZAWÓR KULOWY/KRÓCIEC STOPNIOWANY – PŁUKANIE WSTECZNE
13. ŁOPATKI PŁUKANIA WSTECZNEGO
14. ŻÓŁTA DROBNA GĄBKA BIOLOGICZNA
15. NIEBIESKA GRUBA GĄBKA BIOLOGICZNA
16. DOLNA PŁYTA GĄBKI I NAKRĘTKA BLOKUJĄCA
17. PIERŚCIEŃ Z WKŁADEM BIOLOGICZNYM (NIEDOŁĄCZONY DO AP5000UV)
18. ZACISK POKRYWY
19. PIERŚCIEŃ USZCZELNIAJĄCY POKRYWY
20. ZBIORNIK FILTRA
21. KLUCZ BLOKUJĄCY ZACISK

OPIS I FUNKCJE

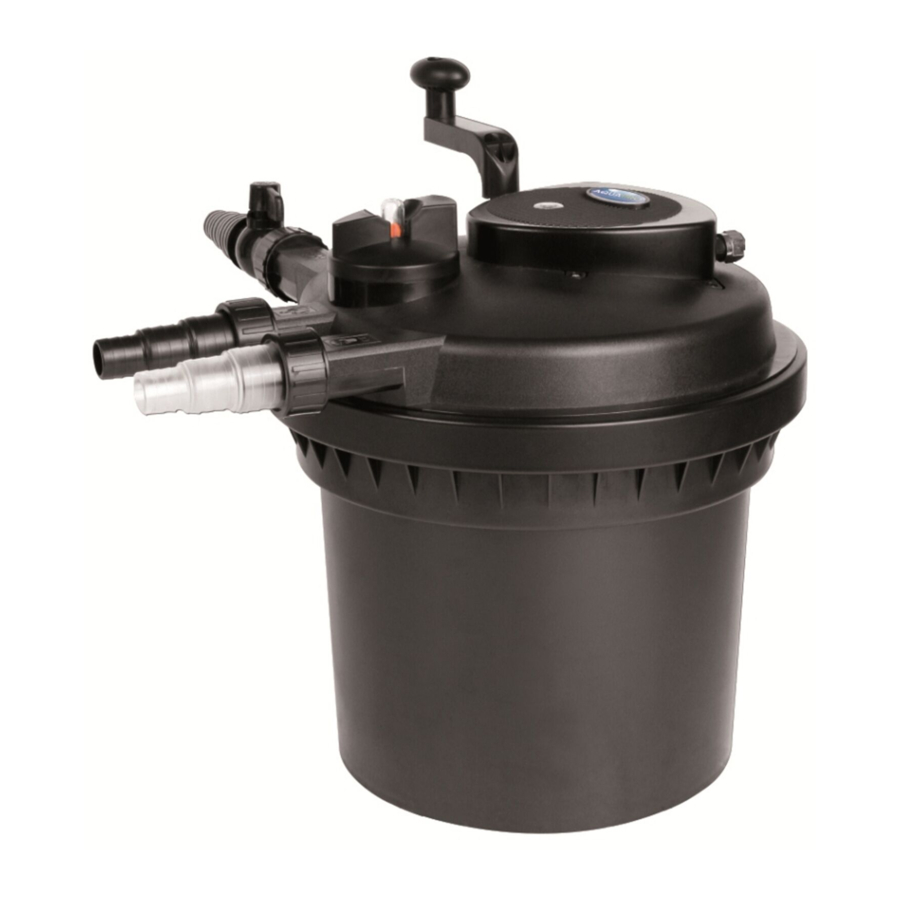

Twój filtr stawowy AQUAPRO został wyprodukowany przy użyciu zaawansowanej technologii, aby zapewnić Ci filtr najwyższej jakości do Twojego stawu lub elementu wodnego.

• Twój filtr ciśnieniowy AQUAPRO posiada zaawansowaną funkcję czyszczenia wstecznego, która ułatwia czyszczenie i konserwację.
• Sterylizator ultrafioletowy wbudowany w filtr sterylizuje wodę podczas jej przepływu, zapewniając krystalicznie czystą wodę.
• Wskaźnik ciśnienia informuje, kiedy ciśnienie w filtrze wzrasta, wskazując, że pianki filtra są zablokowane i wymagają czyszczenia.
• Duży zbiornik i duża powierzchnia biologiczna zapewniają maksymalną filtrację biologiczną.

INSTALACJA

NIE ZANURZAĆ

1. W razie potrzeby zleć wykwalifikowanemu elektrykowi zainstalowanie wodoodpornego gniazdka w pobliżu stawu lub elementu wodnego (w zasięgu długości kabla filtra).
2. Znajdź odpowiednie miejsce dla swojego nowego filtra ciśnieniowego. Uwaga: Nie zanurzaj tego produktu w wodzie. Filtr ciśnieniowy może być używany pomiędzy pompą a elementem wodnym lub wodospadem. Filtr można również częściowo zakopać, aby pomóc go zamaskować w ogrodzie. Ważne jest, aby czysta, przefiltrowana woda AQUAPRO_AP5000UV_10000UV_Instructions.indd 4-6 wracała z filtra na przeciwny koniec stawu, w którym znajduje się ssanie pompy.
3. Podłącz rurę antyzgięciową lub polietylenową od pompy do wlotu filtra. Twój filtr ma 3 stopniowany wlot i wylot króćca, upewnij się, że używasz rury o największej możliwej średnicy i odetnij króćce mniejsze niż używana rura. Rozmiar węża wylotowego powinien być taki sam lub większy niż rozmiar węża wlotowego. Np.: Jeśli używasz węża 40 mm, odetnij sekcje króćców 25 i 32 mm.
4. Podłącz rurę od wylotu filtra z powrotem do stawu na przeciwnym końcu od miejsca, z którego pompujesz. Możesz skierować wylot filtra do wodospadu.
5. Jeśli przepływ z pompy jest większy niż zalecany maksymalny przepływ, musisz zmniejszyć przepływ lub ominąć część przepływu za pomocą trójnika. Ciśnienie nie może przekraczać 4 metrów słupa wody.
6. Włącz pompę, a następnie podłącz jednostkę UV-C do filtra. Jednostka UV-C nie powinna być włączana, jeśli woda nie przepływa obok lampy UV-C. Balast (czarna skrzynka na kablu) powinien być przechowywany w osłoniętym miejscu.
7. Możesz wspomóc funkcję biologiczną filtra za pomocą bakterii AQUAPRO. Teraz usiądź wygodnie, zrelaksuj się i ciesz się czystym i zdrowym stawem.

KONSERWACJA

Odłącz przewód zasilający od źródła zasilania przed wykonaniem konserwacji. Nigdy nie podnoś filtra za przewód zasilający.

Regularnie sprawdzaj lampę UV-C i wymieniaj ją co 5 miesięcy. Niewymienienie lampy przed upływem jej żywotności może spowodować uszkodzenia elektryczne.

Aby wizualnie sprawdzić lampę, spójrz przez przezroczysty wskaźnik UV-C na górze filtra, a jeśli światło działa, zobaczysz fioletową poświatę.

Przewód zasilający nie może być wymieniony. Jeśli przewód jest uszkodzony, filtr należy wyrzucić.

Aby filtr działał skutecznie, musi pracować 24 godziny na dobę.

Zaleca się regularne czyszczenie wsteczne co dwa tygodnie.

UŻYWANIE PŁUKANIA WSTECZNEGO

1. Gdy filtr nadal działa, podłącz rurę do wylotu płukania wstecznego filtra. Możesz skierować brudną wodę do rabaty ogrodowej lub do odpływu. Otwórz zawór na wylocie płukania wstecznego.
2. Teraz przekręć pokrętło w kształcie strzałki płukania wstecznego na górze filtra do trybu "czyszczenia" (strzałka będzie skierowana w stronę zaworu kulowego wylotu płukania wstecznego). Woda z normalnego wylotu wypłynie teraz przez wylot płukania wstecznego.
3. Obróć uchwyt czyszczący zgodnie z ruchem wskazówek zegara na filtrze kilka razy lub do momentu, gdy woda wypływająca z wylotu płukania wstecznego stanie się czysta. Powoduje to ściśnięcie gąbek filtra i mechaniczne ich oczyszczenie.
4. Teraz przekręć pokrętło funkcji płukania wstecznego na górze filtra z powrotem do trybu "filtr" i zamknij zawór na wylocie płukania wstecznego.
5. Twój filtr został teraz przepłukany, teraz usiądź wygodnie i ciesz się swoim ogrodem wodnym.

PEŁNY DEMONTAŻ I PŁUKANIE

1. Wyłącz pompę i odłącz przewód zasilający od dowolnego źródła zasilania. Odkręć gwintowane wloty i wyloty od filtra, odepnij zacisk pokrywy i ostrożnie zdejmij pokrywę.
2. Uważaj, aby nie zgubić lub uszkodzić pierścienia uszczelniającego. Odkręć przezroczystą śrubę blokującą na dole warstw gąbki filtra (lub czarną płytę podstawy w modelu AP10000UV). Odkręć śrubę, która utrzymuje pręt na miejscu i zdejmij płytę podstawy.
3. Teraz zdejmij pierścienie gąbki piankowej z rdzenia centralnego i przepłucz je w odchlorowanej wodzie lub wodzie ze stawu. Użycie odchlorowanej wody zapewnia, że chlor w normalnej wodzie z kranu nie zabije pożytecznych bakterii żyjących w medium filtracyjnym. Pamiętaj, aby dokładnie wycisnąć gąbki, aby usunąć szlam.
4. Zdejmij pierścień z wkładem biologicznym o wysokiej wydajności (tylko w modelu AP10000UV) z dna zbiornika filtra i usuń tylko nadmiar brązowego szlamu z biosfer. Nie należy usuwać całej tej brązowej materii, ponieważ są to pożyteczne bakterie, które są niezbędne do rozkładu toksycznych odpadów ze stawu.
5. Teraz wyczyść zbiornik filtra i wszelkie zanieczyszczenia z pokrywy filtra i ponownie zmontuj. Najpierw ponownie zmontuj częściowo oczyszczony pierścień z wkładem biologicznym w zbiorniku, a następnie włóż pokrywę z zainstalowanymi pierścieniami piankowymi na rdzeń centralny. Pierścienie piankowe powinny zmieniać się z niebieskiego na żółty.
6. Teraz załóż pokrywę z powrotem na miejsce, uważając, aby umieścić pierścień uszczelniający na pokrywie filtra, mocno dociśnij pokrywę z powrotem na zbiornik. Zamocuj zacisk pokrywy na miejscu i ponownie podłącz wlot i wylot.
7. Teraz podłącz pompę i filtr, włącz i usiądź wygodnie i ciesz się swoim ogrodem wodnym.

WYMIANA LAMPY

1. Wyłącz zasilanie i wyjmij wtyczkę z gniazdka. Wyłącz pompę.
2. Odkręć 4 śruby na górze filtra mocujące zespół UV-C na miejscu.
3. Ostrożnie podnieś zespół UV-C z pokrywy filtra. Uważaj, aby nie uderzyć tuleją kwarcową o nic – pęknie.
4. Odkręć kołnierz blokujący tuleję kwarcową na górze tulei kwarcowej. Uważaj, aby nie zgubić pierścienia uszczelniającego i kołnierza tulei kwarcowej.
5. Ostrożnie wyjmij tuleję kwarcową z zespołu UV-C i umieść ją w bezpiecznym miejscu.
6. Możesz teraz uzyskać dostęp do lampy, aby ją wymienić.
   Wyciągnij starą lampę i zutylizuj ją w sposób odpowiedzialny. Włóż nową lampę, upewniając się, że jest bezpiecznie podłączona.
7. Załóż tuleję kwarcową z powrotem na zespół UV-C, upewniając się, że pierścień uszczelniający i kołnierz są prawidłowo umieszczone. Załóż i dokręć kołnierz blokujący tuleję kwarcową.
8. Włóż zespół UV-C z powrotem do górnej części filtra, upewniając się, że pasuje bezpiecznie. Dokręć 4 śruby mocujące zespół do pokrywy filtra.
9. Włącz pompę z powrotem, a następnie podłącz zasilanie i włącz filtr. Pomyślnie wymieniłeś lampę UV-C.

WAŻNE ŚRODKI OSTROŻNOŚCI

Aby zapobiec obrażeniom, należy przestrzegać podstawowych zasad bezpieczeństwa, w tym między innymi następujących;

• Nie patrz na nieosłoniętą lampę UV-C. Światło ultrafioletowe jest szkodliwe dla oczu i może powodować ślepotę.
• Zawsze używaj prawidłowo uziemionego źródła zasilania, które jest podłączone do wyłącznika różnicowoprądowego o znamionowym prądzie różnicowym nieprzekraczającym 30 mA. Zgodnie z AS/NZS 3350.2.41:1997.
• Zawsze odłączaj filtr od zasilania, gdy nie jest używany lub przed wykonaniem jakichkolwiek czynności konserwacyjnych pompy.
• Nigdy nie ciągnij za przewód, aby odłączyć wtyczkę od zasilania. Chwyć wtyczkę i pociągnij, aby odłączyć.
• Nie instaluj ani nie przechowuj filtra w miejscu, w którym będzie narażony na ekstremalne gorące lub zimne temperatury.
• Przechowywać poza zasięgiem dzieci lub zwierząt domowych. To urządzenie nie powinno być używane przez dzieci lub osoby niedołężne bez nadzoru.
• Nie przecinaj przewodu, ponieważ spowoduje to unieważnienie gwarancji.
• Należy zachować ostrożność, aby ułożyć przewód zasilający w taki sposób, aby nie można było się o niego przypadkowo potknąć lub pociągnąć.
• Nie próbuj samodzielnie naprawiać filtra. W przypadku wystąpienia usterki należy zwrócić się do autoryzowanego serwisu lub miejsca zakupu (regularna konserwacja nie jest uważana za naprawę i jest wymagana przez użytkownika).

OGRANICZONA GWARANCJA

Ten produkt jest objęty gwarancją na wady (Gwarancja). Korzyści wynikające z niniejszej Gwarancji stanowią dodatek do innych praw i środków prawnych przysługujących użytkownikowi na mocy australijskiego prawa konsumenckiego. Gwarancja jest udzielana pierwotnemu nabywcy produktu na następujących warunkach:

• Gwarancja jest udzielana przez Chemkay Pty Ltd prowadzącą działalność jako Aquatec Equipment: Po Box 2087, Seville Grove, WA 6112; kontakt telefoniczny (1300 552 202) lub e-mail (info@aquatecequipment.com).
• Aby złożyć reklamację w ramach Gwarancji, należy zwrócić wadliwy produkt do miejsca zakupu wraz z ważnym paragonem lub dowodem zakupu.
• Reklamację w ramach Gwarancji należy złożyć w ciągu 2 lat od daty zakupu.

Uwaga: Skonsultuj się ze sprzedawcą w sprawie wysokiej jakości oryginalnych części zamiennych AQUAPRO.

Odwiedź www.aquatecequipment.com, aby znaleźć najbliższych dystrybutorów. E.&O.E.
