AQUAPRO AP5000UV, AP10000UV - Trykkfilter/UV-kombinasjon - Bruksanvisning

Takk for at du kjøpte et kvalitetsprodukt fra AQUAPRO, svarene for din vannhage gjort enkelt!

1. GLOBEHOLDER OG BALLAST
2. GLOBEHOLDER O-RING OG KRAGESETT
3. UV-C GLOBE
4. GLOBEPUTE
5. KVARTSSLEEVE O-RINGER
6. KVARTSSLEEVE OG LÅSEKRAGE
7. TILBAKESPYLINGS-HÅNDTAK
8. TRYKKFILTERLOKK
9. SLANGEHALETETNING
10. KLAR TRAPPES SLANGEHALE – INNLØP
11. SVART TRAPPES SLANGEHALE – UTLØP
12. 11 KULEVENTIL/TRAPPES SLANGEHALE – TILBAKESPYLING
13. TILBAKESPYLINGS-PADLER
14. GUL FIN BIO-SVAMP
15. BLÅ GROV BIO-SVAMP
16. BUNNSVAMPPLATE OG LÅSEMUTTER
17. BIO-MEDIERING (IKKE INKLUDERT MED AP5000UV)
18. LOKKKLEMME
19. LOKK O-RING
20. FILTERKANISTER
21. KLEMME LÅSENØKKEL

BESKRIVELSE OG FUNKSJONER

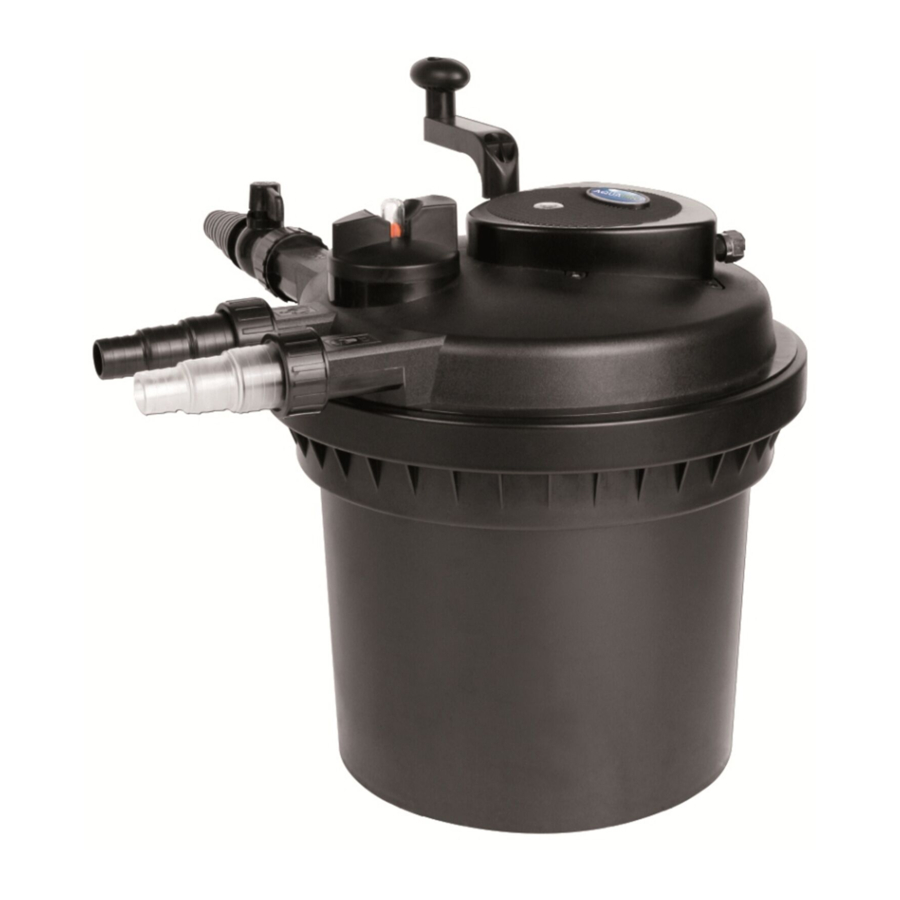

Ditt AQUAPRO-damfilter er produsert med avansert teknologi for å gi deg det beste kvalitetsfilteret for din dam eller vannfunksjon.

• Ditt AQUAPRO-trykkfilter har en avansert tilbakespylingsfunksjon for å gjøre rengjøring og vedlikehold enkelt.
• En ultrafiolett klarner som er innlemmet i filteret steriliserer vannet når det passerer gjennom, og gir deg krystallklart vann.
• En trykkindikator lar deg vite når trykket i filteret øker, noe som indikerer at filterskummene blir blokkert og krever rengjøring.
• En stor kanister og bio-medier med høyt overflateareal sikrer maksimal biologisk filtrering.

INSTALLASJON

IKKE SENK NED

1. Hvis nødvendig, få en kvalifisert elektriker til å installere et værbestandig strømuttak i nærheten av dammen eller vannfunksjonen (innenfor kabellengden til filteret).
2. Identifiser et passende sted for ditt nye trykkfilter. NB: Ikke senk dette produktet i vann. Trykkfilteret kan brukes mellom en pumpe og en vannfunksjon eller foss. Filteret kan også delvis graves ned for å skjule det i hagen din. Det er viktig å returnere det rene filtrerte vannet AQUAPRO_AP5000UV_10000UV_Instructions.indd 4-6 fra filteret ditt til motsatt ende av dammen din i forhold til der pumpeinntaket er plassert.
3. Koble antikink- eller polyrør fra pumpen din til innløpet på filteret ditt. Filteret ditt har et 3-trinns slangehaleinnløp og -utløp, sørg for at du bruker den største rørstørrelsen som er mulig, og kutt av slangehalene som er mindre enn røret du bruker. Utløpsslangestørrelsen skal være den samme eller større enn innløpsslangestørrelsen. F.eks.: Hvis du bruker 40 mm slange, kutt av 25 og 32 mm slangehaleseksjonene.
4. Koble rør fra utløpet på filteret tilbake i dammen din i motsatt ende av der du pumper fra. Du kan ha utløpet på filteret som renner ut i en foss.
5. Hvis strømmen fra pumpen din er større enn den anbefalte maksstrømmen, må du redusere strømmen, eller omgå noe av strømmen med et Y-stykke. Trykket må ikke overstige 4 meter.
6. Slå på pumpen din og plugg deretter inn UV-C-enheten på filteret. UV-C-enheten skal ikke slås på hvis det ikke strømmer vann forbi UV-C-globen. Ballasten (svart boks på kabelen) bør oppbevares på et skjermet sted.
7. Du kan bidra til å øke den biologiske funksjonen til filteret ditt med AQUAPRO-bakterier. Nå kan du lene deg tilbake, slappe av og nyte en ren og sunn dam.

VEDLIKEHOLD

Koble strømledningen fra strømforsyningen før du utfører vedlikehold. Løft aldri filteret etter strømledningen.

Kontroller UV-C-globen regelmessig og bytt den ut hver 5. måned. Unnlatelse av å bytte ut globen før levetiden kan forårsake elektrisk skade.

For å visuelt sjekke globen, se gjennom den klare UV-C-indikatoren på toppen av filteret, og hvis lyset fungerer, vil du se en lilla glød.

Strømledningen kan ikke byttes ut. Hvis ledningen er skadet, må filteret kasseres.

Filteret må være i drift 24 timer i døgnet for at det skal fungere effektivt.

Regelmessig tilbakespylingsrengjøring hver fjortende dag anbefales.

BRUKE TILBAKESPYLINGEN

1. Mens filteret fortsatt fungerer, kobler du rør til tilbakespylingsutløpet på filteret. Du kan lede det skitne vannet inn i en hagebed eller i avløpet ditt. Vri ventilen på tilbakespylingsutløpet for å åpne.
2. Vri nå den pilformede tilbakespylingsskiven på toppen av filteret til "clean" (rengjøringsmodus) (pilen vil peke mot kuleventilens tilbakespylingsutløp). Vannet fra det normale utløpet vil nå komme ut av tilbakespylingsutløpet.
3. Vri rengjøringshåndtaket med klokken på filteret flere ganger eller til vannet som kommer ut av tilbakespylingsutløpet blir rent. Dette klemmer filtersvampene og rengjør dem mekanisk.
4. Vri nå tilbakespylingsfunksjonsskiven på toppen av filteret tilbake til "filter"-modus og lukk ventilen på tilbakespylingsutløpet.
5. Filteret ditt er nå skylt, nå kan du lene deg tilbake og nyte vannhagen din.

FULLSTENDIG DEMONTERING OG SKYLLING

1. Slå av pumpen og koble strømledningen fra en hvilken som helst elektrisk kilde. Løsne de gjengede innløpene og utløpene fra filteret, løsne lokkklemmen og fjern lokket forsiktig.
2. Pass på at du ikke mister eller skader O-ringstetningen. Skru løs den klare låseskruen nederst på filtersvamp-lagene (eller den svarte bunnplaten på AP10000UV-modellen). Løsne skruen som holder stangen på plass og fjern bunnplaten.
3. Fjern nå skumsvampringene fra midtkjernen og skyll dem i deklorert vann eller damvann. Bruk av deklorert vann sikrer at klorinet i vanlig vann fra springen ikke dreper de gunstige bakteriene som lever i filtermediet ditt. Sørg for å klemme svampene grundig for å fjerne slam.
4. Fjern den høyeffektive bio-medieringen (kun i AP10000UV-modellen) fra bunnen av filterkanisteren og fjern bare overflødig brunt slam fra biosfærene. Du bør ikke fjerne alt dette brune stoffet, da dette er de gunstige bakteriene som er avgjørende for nedbrytningen av giftig avfall fra dammen din.
5. Rengjør nå kanisteren til filteret ditt og eventuelle rester fra lokket på filteret og sett sammen igjen. Sett først den delvis rengjorte bio-medieringen tilbake i kanisteren og sett deretter lokket med skumringene installert på midtkjernen. Skumringene skal alternere fra blått til gult.
6. Sett nå lokket tilbake på plass, og pass på å plassere O-ringen på lokket på filteret, skyv lokket godt tilbake på kanisteren. Fest lokkklemmen på plass og koble til innløpet og utløpet.
7. Koble nå pumpen og filteret til, slå på og len deg tilbake og nyt vannhagen din.

BYTTE AV GLOBE

1. Slå av strømforsyningen og trekk ut kontakten fra stikkontakten. Slå av pumpen din.
2. Løsne de 4 skruene på toppen av filteret som holder UV-C-enheten på plass.
3. Løft forsiktig UV-C-enheten ut av filterlokket. Pass på at du ikke støter kvartssleeven på noe – den vil knuse.
4. Løsne kvartssleeve-låsekragen på toppen av kvartssleeven. Pass på at du ikke mister kvartssleeve-o-ringen og kragen.
5. Fjern kvartssleeven forsiktig fra UV-C-enheten og plasser den på et sikkert sted.
6. Du kan nå få tilgang til globen for å bytte den ut.
   Trekk ut den gamle globen og kast den på en ansvarlig måte. Sett inn en ny globe og sørg for at den er koblet til sikkert.
7. Sett kvartssleeven tilbake på UV-C-enheten og sørg for at o-ringen og kragen er plassert riktig. Sett tilbake og stram kvartssleeve-låsekragen.
8. Sett UV-C-enheten tilbake i toppen av filteret og sørg for at den sitter godt. Stram de 4 skruene som fester enheten i filterlokket.
9. Slå på pumpen igjen og koble deretter til strømforsyningen og slå på filteret. Du har byttet ut UV-C-globen.

VIKTIGE SIKKERHETSTILTAK

For å beskytte mot skade, bør grunnleggende sikkerhetsforholdsregler overholdes, inkludert, men ikke begrenset til følgende;

• Ikke se på en uskjermet UV-C-globe. Ultrafiolett lys er skadelig for øynene dine og kan forårsake blindhet.
• Bruk alltid en skikkelig jordet strømforsyning som er koblet til en jordfeilbryter med en nominell restdriftsstrøm som ikke overstiger 30 mA. I henhold til AS/NZS 3350.2.41:1997.
• Koble alltid filteret fra strømforsyningen når det ikke er i bruk eller før du utfører vedlikehold på pumpen.
• Trekk aldri i ledningen for å koble støpselet fra strømforsyningen. Ta tak i støpselet og trekk for å koble fra.
• Ikke installer eller oppbevar filteret der det vil bli utsatt for ekstremt varme eller kalde temperaturer.
• Oppbevares utilgjengelig for barn eller kjæledyr. Denne enheten skal ikke brukes av barn eller skrøpelige personer uten tilsyn.
• Ikke klipp ledningen, da dette vil føre til at garantien din bortfaller.
• Det bør utvises forsiktighet for å ordne strømledningen slik at den ikke kan snubles over eller trekkes i ved et uhell.
• Ikke forsøk å reparere filteret selv. Returner til et autorisert servicesenter eller kjøpssted hvis det oppstår en feil (vanlig vedlikehold anses ikke som reparasjon og kreves av brukeren).

BEGRENSET GARANTI

Dette produktet leveres med en garanti mot defekter (garanti). Fordelene som gis i denne garantien kommer i tillegg til andre rettigheter og rettsmidler som er tilgjengelige for deg i henhold til Australia Consumer Law. Garantien gis til den opprinnelige kjøperen av produktet på følgende vilkår:

• Garantien gis av Chemkay Pty Ltd som handler som Aquatec Equipment: Po Box 2087, Seville Grove, WA 6112; kan kontaktes på telefon (1300 552 202) eller e-post (info@aquatecequipment.com).
• For å fremsette et krav under garantien må du returnere det defekte produktet til kjøpsstedet med en gyldig kvittering eller kjøpsbevis.
• Et garantikrav må fremsettes innen 2 år fra kjøpsdatoen.

Merk: Rådfør deg med forhandleren din for originale AQUAPRO-reservedeler av kvalitet.

Besøk www.aquatecequipment.com for nærmeste forhandler. E.&O.E.
