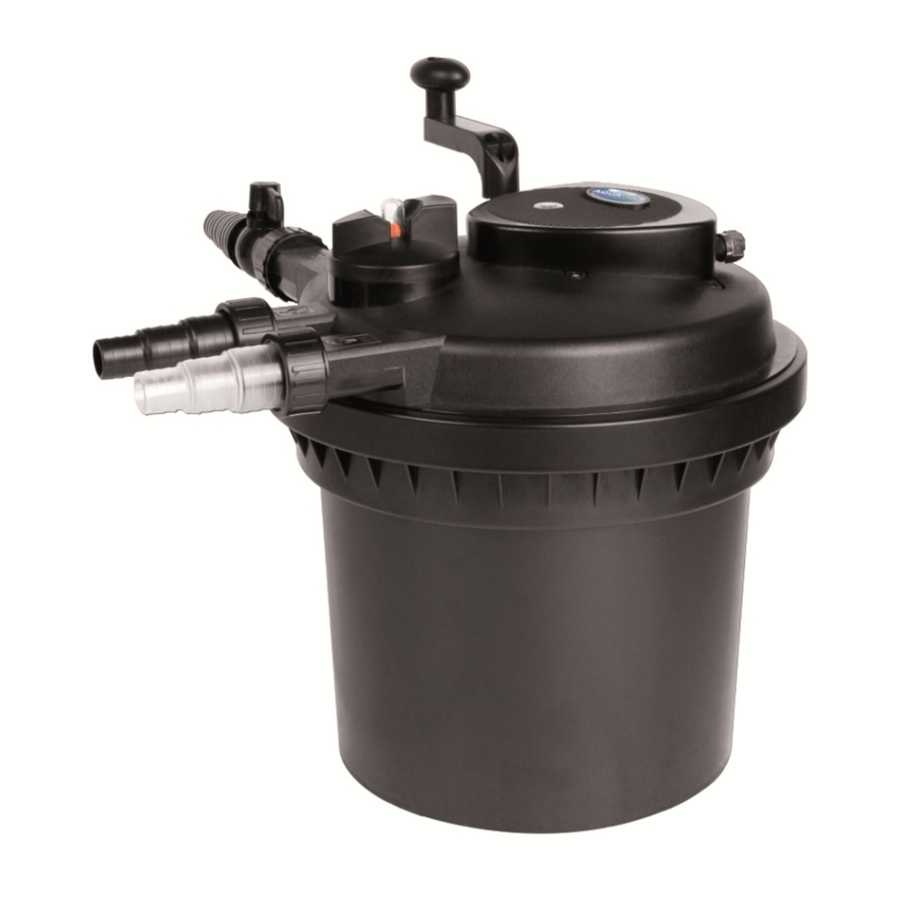

AQUAPRO AP5000UV, AP10000UV - Manual Kombinasi Filter Tekanan/UV

SPESIFIKASI

Terima kasih telah membeli produk AQUAPRO berkualitas, solusi mudah untuk taman air Anda!

RAKITAN UV-C

1. PENAHAN GLOBE DAN BALAST
2. SET CINCIN O DAN KERAH PENAHAN GLOBE
3. GLOBE UV-C
4. BANTALAN GLOBE
5. CINCIN O SELONGSONG KUARSA
6. SELONGSONG KUARSA DAN KERAH PENGUNCI
7. GAGANG PEMBILASAN BALIK
8. TUTUP FILTER TEKANAN
9. SEAL UJUNG SELANG
10. UJUNG SELANG BERTINGKAT BENING – MASUK
11. UJUNG SELANG BERTINGKAT HITAM – KELUAR
12. 11 KATUP BOLA/UJUNG SELANG BERTINGKAT – PEMBILASAN BALIK
13. DAYUNG PEMBILASAN BALIK
14. BIO-SPONS HALUS KUNING
15. BIO-SPONS KASAR BIRU
16. PELAT SPONS BAWAH DAN MUR PENGUNCI
17. RING MEDIA BIO (TIDAK TERMASUK DENGAN AP5000UV)
18. PENJEPIT TUTUP
19. CINCIN O TUTUP
20. TABUNG FILTER
21. KUNCI PENGUNCI PENJEPIT

DESKRIPSI DAN FITUR

Filter kolam AQUAPRO Anda telah diproduksi dengan teknologi canggih untuk memberi Anda filter berkualitas terbaik untuk kolam atau fitur air Anda.

• Filter tekanan AQUAPRO Anda memiliki fungsi pembersihan pembilasan balik (backwash) tingkat lanjut untuk membuat pembersihan dan perawatan menjadi mudah.
• Penjernih ultraviolet yang tergabung dalam filter mensterilkan air saat melewatinya, memberi Anda air yang jernih.
• Indikator tekanan memberi tahu Anda ketika tekanan di dalam filter meningkat, menunjukkan bahwa busa filter tersumbat dan perlu dibersihkan.
• Tabung besar dan media bio dengan area permukaan yang tinggi memastikan filtrasi biologis maksimum.

INSTALASI

JANGAN DIRENDAM

1. Jika diperlukan, mintalah teknisi listrik yang berkualifikasi memasang titik daya tahan cuaca di dekat kolam atau fitur air, (dalam panjang kabel filter).
2. Identifikasi lokasi yang sesuai untuk filter tekanan baru Anda. Catatan: Jangan merendam produk ini di dalam air. Filter tekanan dapat digunakan di antara pompa dan fitur air atau air terjun. Filter juga dapat dikubur sebagian untuk membantu menyamarkannya di taman Anda. Penting untuk mengembalikan air bersih yang telah difilter dari filter Anda ke ujung kolam yang berlawanan dengan tempat hisapan pompa berada.
3. Hubungkan tubing antikink atau poli dari pompa Anda ke saluran masuk filter Anda. Filter Anda memiliki saluran masuk dan keluar ujung selang 3 Langkah, pastikan Anda menggunakan tubing ukuran terbesar yang mungkin dan potong ujung selang yang lebih kecil dari tubing yang Anda gunakan. Ukuran selang keluar harus sama atau lebih besar dari ukuran selang masuk. Contoh: Jika menggunakan selang 40 mm, potong bagian ujung selang 25 dan 32 mm.
4. Hubungkan tubing dari saluran keluar filter kembali ke kolam Anda di ujung yang berlawanan dari tempat Anda memompa. Anda dapat mengalirkan saluran keluar filter ke air terjun.
5. Jika aliran dari pompa Anda lebih besar dari aliran maks yang direkomendasikan, Anda harus mengurangi aliran, atau melewati sebagian aliran dengan sambungan Y. Tekanan tidak boleh melebihi ketinggian 4 meter.
6. Nyalakan pompa Anda dan kemudian colokkan unit UV-C pada filter. Unit UV-C tidak boleh dihidupkan jika tidak ada air yang mengalir melewati globe UV-C. Balast (kotak hitam pada kabel) harus disimpan di lokasi yang terlindung.
7. Anda dapat membantu meningkatkan fungsi biologis filter Anda dengan Bakteri AQUAPRO. Sekarang duduk, bersantai, dan nikmati kolam yang bersih dan sehat.

PEMELIHARAAN

Cabut kabel daya dari sumber daya sebelum melakukan pemeliharaan. Jangan pernah mengangkat filter dengan kabel daya.

Periksa globe UV-C secara teratur dan ganti setiap 5 bulan. Kegagalan mengganti globe sebelum masa pakainya dapat menyebabkan kerusakan listrik.

Untuk memeriksa globe secara visual, lihat melalui indikator UV-C bening di bagian atas filter dan jika lampu berfungsi, Anda akan melihat cahaya ungu.

Kabel daya tidak dapat diganti. Jika kabel rusak, filter harus dibuang.

Filter harus beroperasi 24 jam setiap hari agar berfungsi secara efektif.

Pembersihan pembilasan balik (backwash) secara teratur setiap dua minggu dianjurkan.

MENGGUNAKAN PEMBILASAN BALIK (BACKWASH)

1. Saat filter masih berfungsi, hubungkan tubing ke saluran keluar pembilasan balik (backwash) filter. Anda dapat mengalihkan air kotor ke petak kebun atau ke saluran pembuangan Anda. Putar katup pada saluran keluar pembilasan balik (backwash) untuk membuka.
2. Sekarang putar dial berbentuk panah pembilasan balik (backwash) di bagian atas filter ke mode "clean" (bersih) (panah akan menghadap ke arah katup bola saluran keluar pembilasan balik (backwash)). Air dari saluran keluar normal sekarang akan keluar dari saluran keluar pembilasan balik (backwash).
3. Putar gagang pembersih searah jarum jam pada filter beberapa kali atau sampai air yang keluar dari saluran keluar pembilasan balik (backwash) menjadi bersih. Ini memeras spons filter dan membersihkannya secara mekanis.
4. Sekarang putar dial fungsi pembilasan balik (backwash) di bagian atas filter kembali ke mode "filter" dan tutup katup pada saluran keluar pembilasan balik (backwash).
5. Filter Anda sekarang telah dibilas, sekarang duduk santai dan nikmati taman air Anda.

PEMBONGKARAN LENGKAP DAN PEMBILASAN

1. Matikan pompa Anda dan cabut kabel daya dari sumber listrik mana pun. Lepaskan saluran masuk dan keluar berulir dari filter, buka klip penjepit tutup dan lepaskan tutupnya dengan hati-hati.
2. Berhati-hatilah agar tidak kehilangan atau merusak seal cincin O. Buka sekrup pengunci bening di bagian bawah lapisan spons filter (atau pelat dasar hitam pada model AP10000UV). Lepaskan sekrup yang menahan batang di tempatnya dan lepaskan pelat dasar.
3. Sekarang lepaskan ring spons busa dari inti tengah dan bilas dengan air yang dideklorinasi atau air kolam. Menggunakan air yang dideklorinasi memastikan bahwa klorin dalam air keran biasa tidak membunuh bakteri menguntungkan yang hidup di media filter Anda. Pastikan untuk memeras spons secara menyeluruh untuk menghilangkan lumpur.
4. Lepaskan ring media bio efisiensi tinggi (hanya pada Model AP10000UV) dari bagian bawah tabung filter dan hanya hilangkan lumpur cokelat berlebih dari biosfer. Anda tidak boleh menghilangkan semua bahan cokelat ini karena ini adalah bakteri menguntungkan yang penting dalam penguraian limbah beracun dari kolam Anda.
5. Sekarang bersihkan tabung filter Anda dan semua kotoran dari tutup filter dan pasang kembali. Pertama pasang kembali ring media bio yang dibersihkan sebagian ke dalam tabung dan kemudian masukkan tutup dengan ring busa yang dipasang ke inti tengah. Ring busa harus bergantian dari Biru ke Kuning.
6. Sekarang pasang kembali tutupnya, berhati-hatilah untuk menemukan cincin O pada tutup filter, dorong kembali tutupnya dengan kuat ke tabung. Kencangkan penjepit tutup di tempatnya dan sambungkan kembali saluran masuk dan keluar.
7. Sekarang colokkan pompa dan filter, hidupkan, dan duduk santai dan nikmati taman air Anda.

MENGGANTI GLOBE

1. Matikan sumber daya dan cabut steker dari stopkontak. Matikan pompa Anda.
2. Lepaskan 4 sekrup di bagian atas filter yang menahan Rakitan UV-C di tempatnya.
3. Angkat Rakitan UV-C dengan hati-hati keluar dari tutup filter. Berhati-hatilah agar tidak membentur selongsong kuarsa pada apa pun – itu akan pecah.
4. Lepaskan kerah pengunci selongsong kuarsa di bagian atas selongsong kuarsa. Berhati-hatilah agar tidak kehilangan cincin o dan kerah selongsong kuarsa.
5. Lepaskan selongsong kuarsa dengan hati-hati dari Rakitan UV-C dan letakkan di posisi yang aman.
6. Anda sekarang dapat mengakses globe untuk menggantinya.
   Tarik keluar globe lama dan buang secara bertanggung jawab. Masukkan globe baru dan pastikan terhubung dengan aman.
7. Pasang kembali selongsong kuarsa ke Rakitan UV-C, pastikan cincin o dan kerah terletak dengan benar. Pasang kembali dan kencangkan kerah pengunci selongsong kuarsa.
8. Pasang kembali Rakitan UV-C ke bagian atas filter, pastikan terpasang dengan aman. Kencangkan 4 sekrup yang memasang Rakitan ke tutup filter.
9. Hidupkan kembali pompa Anda dan kemudian sambungkan kembali sumber daya dan hidupkan filter Anda. Anda telah berhasil mengganti globe UV-C Anda.

PENGAMANAN PENTING

Untuk mencegah cedera, tindakan pencegahan keselamatan dasar harus diperhatikan termasuk, tetapi tidak terbatas pada hal berikut;

• Jangan melihat globe UV-C yang tidak terlindungi. Sinar ultra violet berbahaya bagi mata Anda dan dapat menyebabkan kebutaan.
• Selalu gunakan sumber daya yang diarde dengan benar yang terhubung ke RCd dengan arus operasi sisa terukur tidak melebihi 30mA. Sesuai AS/NZS 3350.2.41:1997.
• Selalu cabut filter dari sumber daya saat tidak digunakan atau sebelum melakukan perawatan apa pun pada pompa.
• Jangan pernah menarik kabel untuk melepaskan steker dari sumber daya. Pegang steker dan tarik untuk melepaskan.
• Jangan memasang atau menyimpan filter di tempat yang akan terpapar suhu panas atau dingin yang ekstrem.
• Jauhkan dari jangkauan anak-anak atau hewan peliharaan. Alat ini tidak boleh digunakan oleh anak-anak atau orang yang lemah tanpa pengawasan.
• Jangan memotong kabel karena ini akan mengakibatkan pembatalan garansi Anda.
• Harus berhati-hati untuk mengatur kabel daya agar tidak tersandung atau tertarik secara tidak sengaja.
• Jangan mencoba memperbaiki filter sendiri. Kembalikan ke pusat layanan resmi atau tempat pembelian jika terjadi kesalahan (perawatan rutin tidak dianggap sebagai perbaikan dan diperlukan oleh pengguna).

GARANSI TERBATAS

Produk ini dilengkapi dengan garansi terhadap cacat (Garansi). Manfaat yang diberikan dalam Garansi ini merupakan tambahan dari hak dan solusi lain yang tersedia bagi Anda berdasarkan Undang-Undang Konsumen Australia. Garansi diberikan kepada pembeli asli produk dengan persyaratan berikut:

• Garansi diberikan oleh Chemkay Pty Ltd yang beroperasi sebagai Aquatec Equipment: Po Box 2087, Seville Grove, WA 6112; dapat dihubungi melalui telepon (1300 552 202) atau email (info@aquatecequipment.com).
• Untuk mengajukan klaim berdasarkan Garansi, Anda harus mengembalikan produk yang rusak ke tempat pembelian dengan tanda terima atau bukti pembelian yang sah.
• Klaim Garansi harus diajukan dalam waktu 2 tahun sejak tanggal pembelian.

Catatan: Silakan berkonsultasi dengan pengecer Anda untuk suku cadang pengganti asli AQUAPRO berkualitas.

Kunjungi www.aquatecequipment.com untuk stockist terdekat. E.&O.E.
