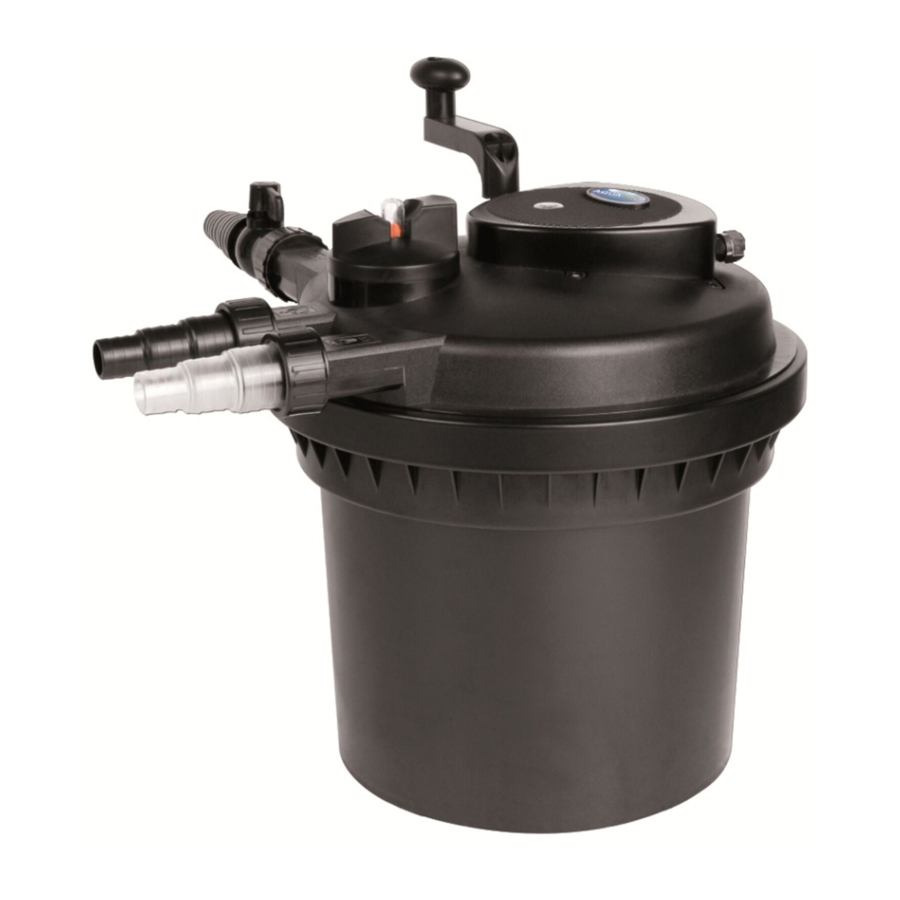

AQUAPRO AP5000UV, AP10000UV - Manuel du filtre à pression / combiné UV

SPÉCIFICATIONS

Merci d'avoir acheté un produit AQUAPRO de qualité, les solutions pour votre jardin aquatique simplifiées !

ENSEMBLE UV-C

1. PORTE-AMPOULE ET BALLAST
2. JOINT TORIQUE ET JEU DE COLLIER DE PORTE-AMPOULE
3. AMPOULE UV-C
4. AMORTISSEUR D'AMPOULE
5. JOINTS TORIQUES DU MANCHON DE QUARTZ
6. MANCHON DE QUARTZ ET COLLIER DE VERROUILLAGE
7. POIGNÉE DE RINÇAGE À CONTRE-COURANT
8. COUVERCLE DE FILTRE À PRESSION
9. JOINT D'EMBOUT DE TUYAU
10. EMBOUT DE TUYAU ÉTAGÉ TRANSPARENT – ENTRÉE
11. EMBOUT DE TUYAU ÉTAGÉ NOIR – SORTIE
12. 11 ROBINET À BOISSEAU/EMBOUT DE TUYAU ÉTAGÉ – CONTRE-LAVAGE
13. PALETTES DE RINÇAGE À CONTRE-COURANT
14. BIOS ÉPONGE FINE JAUNE
15. BIOS ÉPONGE GROSSIÈRE BLEUE
16. PLAQUE INFÉRIEURE D'ÉPONGE ET ÉCROU DE BLOCAGE
17. ANNEAU DE MILIEUX BIOLOGIQUES (NON INCLUS AVEC L'AP5000UV)
18. COLLIER DE SERRAGE DU COUVERCLE
19. JOINT TORIQUE DU COUVERCLE
20. BOÎTIER DU FILTRE
21. CLÉ DE VERROUILLAGE DU COLLIER

DESCRIPTION ET CARACTÉRISTIQUES

Votre filtre de bassin AQUAPRO a été fabriqué avec une technologie de pointe pour vous offrir le meilleur filtre de qualité pour votre bassin ou votre plan d'eau.

• Votre filtre à pression AQUAPRO est doté d'une fonction de nettoyage par contre-lavage avancée pour faciliter le nettoyage et l'entretien.
• Un clarificateur ultraviolet intégré au filtre stérilise l'eau lors de son passage, vous offrant une eau cristalline.
• Un indicateur de pression vous informe lorsque la pression dans le filtre augmente, signalant que les mousses du filtre sont en train de se boucher et nécessitent un nettoyage.
• Un grand boîtier et des milieux biologiques à grande surface assurent une filtration biologique maximale.

INSTALLATION

NE PAS IMMERGER

1. Si nécessaire, faites installer une prise de courant étanche par un électricien qualifié près du bassin ou de l'élément aquatique (à portée du câble du filtre).
2. Identifiez un emplacement approprié pour votre nouveau filtre à pression. NB : Ne pas immerger ce produit dans l'eau. Le filtre à pression peut être utilisé entre une pompe et un élément aquatique ou une cascade. Le filtre peut également être partiellement enterré pour l'aider à le dissimuler dans votre jardin. Il est important de renvoyer l'eau propre filtrée AQUAPRO_AP5000UV_10000UV_Instructions.indd 4-6 de votre filtre à l'extrémité opposée de votre bassin par rapport à l'emplacement de l'aspiration de la pompe.
3. Connectez un tuyau anti-pli ou en polyéthylène de votre pompe à l'entrée de votre filtre. Votre filtre est équipé d'une entrée et d'une sortie à embout de tuyau à 3 niveaux ; veuillez vous assurer d'utiliser le tuyau de la plus grande taille possible et de couper les embouts de tuyau plus petits que le tuyau que vous utilisez. La taille du tuyau de sortie doit être identique ou supérieure à la taille du tuyau d'entrée. Ex : Si vous utilisez un tuyau de 40 mm, coupez les sections d'embouts de 25 et 32 mm.
4. Connectez le tuyau de la sortie du filtre vers votre bassin à l'extrémité opposée d'où vous pompez. Vous pouvez faire en sorte que la sortie du filtre alimente une cascade.
5. Si le débit de votre pompe est supérieur au débit maximal recommandé, vous devez réduire le débit ou dévier une partie du débit avec un raccord en Y. La pression ne doit pas dépasser 4 mètres de colonne d'eau.
6. Allumez votre pompe, puis branchez l'unité UV-C sur le filtre. L'unité UV-C ne doit pas être allumée si aucune eau ne circule devant l'ampoule UV-C. Le ballast (boîtier noir sur le câble) doit être conservé dans un endroit abrité.
7. Vous pouvez aider à stimuler la fonction biologique de votre filtre avec les bactéries AQUAPRO. Asseyez-vous, détendez-vous et profitez d'un bassin propre et sain.

ENTRETIEN

Débranchez le cordon d'alimentation de la source d'alimentation avant d'effectuer toute maintenance. Ne soulevez jamais le filtre par le cordon d'alimentation.

Vérifiez régulièrement l'ampoule UV-C et remplacez-la tous les 5 mois. Le non-remplacement de l'ampoule avant la fin de sa durée de vie peut entraîner des dommages électriques.

Pour vérifier visuellement l'ampoule, regardez à travers l'indicateur UV-C transparent situé sur le dessus du filtre et si la lumière fonctionne, vous verrez une lueur violette.

Le cordon d'alimentation ne peut pas être remplacé. Si le cordon est endommagé, le filtre doit être mis au rebut.

Le filtre doit être opérationnel 24 heures sur 24, tous les jours, pour fonctionner efficacement.

Un nettoyage régulier par contre-lavage toutes les deux semaines est recommandé.

UTILISATION DU CONTRE-LAVAGE

1. Pendant que le filtre est encore en fonctionnement, connectez un tuyau à la sortie de contre-lavage du filtre. Vous pouvez dévier l'eau sale vers un parterre de jardin ou votre drain. Tournez la vanne de la sortie de contre-lavage pour l'ouvrir.
2. Tournez maintenant le cadran en forme de flèche de contre-lavage sur le dessus du filtre en mode "clean" (nettoyage) (l'aiguille pointera vers la sortie de contre-lavage de la vanne à boisseau). L'eau de la sortie normale sortira maintenant par la sortie de contre-lavage.
3. Tournez la poignée de nettoyage dans le sens des aiguilles d'une montre sur le filtre plusieurs fois ou jusqu'à ce que l'eau sortant de la sortie de contre-lavage devienne propre. Cela comprime les éponges filtrantes et les nettoie mécaniquement.
4. Remettez maintenant le cadran de fonction de contre-lavage sur le dessus du filtre en mode "filter" (filtre) et fermez la vanne de la sortie de contre-lavage.
5. Votre filtre a maintenant été rincé, asseyez-vous et profitez de votre jardin aquatique.

DÉMONTAGE COMPLET ET RINÇAGE

1. Éteignez votre pompe et débranchez le cordon d'alimentation de toute source électrique. Dévissez les entrées et sorties filetées du filtre, déclipsez le collier de serrage du couvercle et retirez délicatement le couvercle.
2. Veillez à ne pas perdre ou endommager le joint torique. Dévissez la vis de verrouillage transparente au bas des couches d'éponges filtrantes (ou la plaque de base noire sur le modèle AP10000UV). Dévissez la vis qui maintient la tige en place et retirez la plaque de base.
3. Retirez maintenant les anneaux d'éponge en mousse du noyau central et rincez-les dans de l'eau déchlorée ou de l'eau du bassin. L'utilisation d'eau déchlorée garantit que le chlore de l'eau du robinet normale ne tue pas les bactéries bénéfiques vivant dans votre média filtrant. Assurez-vous de bien presser les éponges pour éliminer la boue.
4. Retirez l'anneau de médias biologiques à haute efficacité (uniquement sur le modèle AP10000UV) du fond du boîtier du filtre et retirez uniquement l'excès de boue brune des bios. Vous ne devez pas retirer toute cette matière brune car il s'agit des bactéries bénéfiques essentielles à la décomposition des déchets toxiques de votre bassin.
5. Nettoyez maintenant le boîtier de votre filtre et tout débris du couvercle du filtre et réassemblez. Réassemblez d'abord l'anneau de médias biologiques partiellement nettoyé dans le boîtier, puis insérez le couvercle avec les anneaux de mousse installés sur le noyau central. Les anneaux de mousse doivent alterner du bleu au jaune.
6. Remettez maintenant le couvercle en place, en veillant à bien positionner le joint torique sur le couvercle du filtre, poussez fermement le couvercle sur le boîtier. Fixez le collier de serrage du couvercle et reconnectez l'entrée et la sortie.
7. Branchez maintenant la pompe et le filtre, allumez-les, puis asseyez-vous et profitez de votre jardin aquatique.

REMPLACEMENT DE L'AMPOULE

1. Coupez l'alimentation électrique et retirez la fiche de la prise de courant. Éteignez votre pompe.
2. Dévissez les 4 vis situées sur le dessus du filtre qui maintiennent l'ensemble UV-C en place.
3. Soulevez délicatement l'ensemble UV-C hors du couvercle du filtre. Veillez à ne pas heurter le manchon de quartz contre quoi que ce soit – il se briserait.
4. Dévissez le collier de verrouillage du manchon de quartz en haut du manchon de quartz. Faites attention à ne pas perdre le joint torique et le collier du manchon de quartz.
5. Retirez délicatement le manchon de quartz de l'ensemble UV-C et placez-le dans une position sécurisée.
6. Vous pouvez maintenant accéder à l'ampoule pour la remplacer.
   Retirez l'ancienne ampoule et jetez-la de manière responsable. Insérez une nouvelle ampoule en vous assurant qu'elle est bien connectée.
7. Replacez le manchon de quartz sur l'ensemble UV-C en vous assurant que le joint torique et le collier sont correctement positionnés. Replacez et serrez le collier de verrouillage du manchon de quartz.
8. Replacez l'ensemble UV-C dans le dessus du filtre en vous assurant qu'il s'adapte correctement. Serrez les 4 vis fixant l'ensemble dans le couvercle du filtre.
9. Rallumez votre pompe, puis reconnectez l'alimentation électrique et allumez votre filtre. Vous avez réussi à remplacer votre ampoule UV-C.

PRÉCAUTIONS IMPORTANTES

Pour éviter les blessures, des précautions de sécurité de base doivent être observées, y compris, mais sans s'y limiter, les suivantes :

• Ne regardez pas une ampoule UV-C non protégée. La lumière ultraviolette est nocive pour vos yeux et peut provoquer la cécité.
• Utilisez toujours une alimentation électrique correctement mise à la terre qui est connectée à un DDR avec un courant différentiel assigné de fonctionnement ne dépassant pas 30 mA. Conformément à la norme AS/NZS 3350.2.41:1997.
• Débranchez toujours le filtre de l'alimentation électrique lorsqu'il n'est pas utilisé ou avant d'effectuer toute maintenance sur la pompe.
• Ne tirez jamais sur le cordon pour débrancher la fiche de l'alimentation électrique. Saisissez la fiche et tirez pour débrancher.
• N'installez ou ne stockez pas le filtre dans un endroit où il sera exposé à des températures extrêmes chaudes ou froides.
• Tenir hors de portée des enfants ou des animaux domestiques. Cet appareil ne doit pas être utilisé par des enfants ou des personnes infirmes sans surveillance.
• Ne coupez pas le cordon, cela annulerait votre garantie.
• Veillez à disposer le cordon d'alimentation de manière à ce qu'il ne puisse pas être accidentellement trébuché ou tiré.
• N'essayez pas de réparer le filtre vous-même. Renvoyez-le à un centre de service agréé ou au lieu d'achat en cas de défaut (l'entretien régulier n'est pas considéré comme une réparation et est requis par l'utilisateur).

GARANTIE LIMITÉE

Ce produit est assorti d'une garantie contre les défauts (Garantie). Les avantages prévus par cette Garantie s'ajoutent aux autres droits et recours dont vous disposez en vertu du droit de la consommation australien. La Garantie est offerte à l'acheteur original du produit selon les termes suivants :

• La Garantie est accordée par Chemkay Pty Ltd, opérant sous le nom Aquatec Equipment : Boîte Postale 2087, Seville Grove, WA 6112 ; joignable par téléphone (1300 552 202) ou par courriel (info@aquatecequipment.com).
• Pour faire une réclamation au titre de la Garantie, vous devez retourner le produit défectueux au lieu d'achat avec un reçu valide ou une preuve d'achat.
• Une réclamation au titre de la Garantie doit être faite dans les 2 ans suivant la date d'achat.

Remarque : Veuillez consulter votre revendeur pour des pièces de rechange AQUAPRO originales de qualité.

Visitez www.aquatecequipment.com pour connaître les revendeurs les plus proches. E.&O.E.
