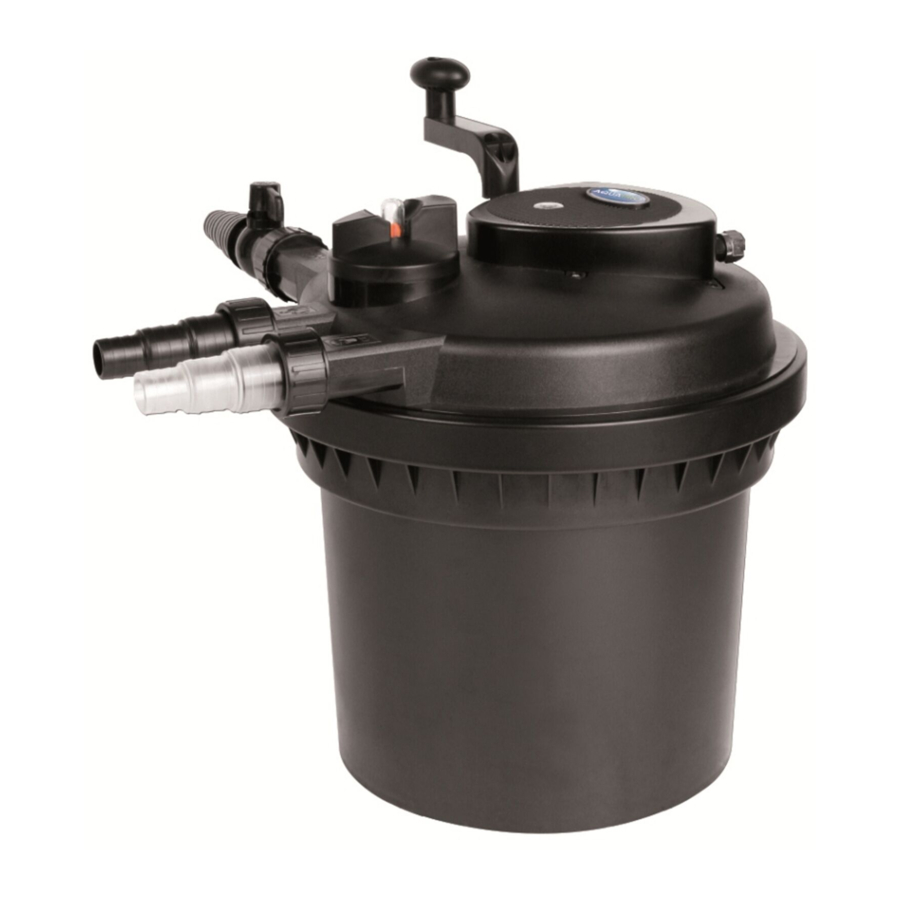

AQUAPRO AP5000UV, AP10000UV - Руководство по комбинированному напорному фильтру/УФ

Благодарим вас за покупку качественного продукта AQUAPRO, простые решения для вашего водного сада!

1. ДЕРЖАТЕЛЬ ЛАМПЫ И БАЛЛАСТ
2. КОМПЛЕКТ УПЛОТНИТЕЛЬНОГО КОЛЬЦА И ХОМУТА ДЕРЖАТЕЛЯ ЛАМПЫ
3. УФ-C ЛАМПА
4. ПОДУШКА ЛАМПЫ
5. УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА КВАРЦЕВОЙ МУФТЫ
6. КВАРЦЕВАЯ МУФТА И ФИКСИРУЮЩИЙ ХОМУТ
7. РУЧКА ПРОМЫВКИ ОБРАТНЫМ ТОКОМ
8. КРЫШКА НАПОРНОГО ФИЛЬТРА
9. УПЛОТНЕНИЕ ШТУЦЕРА ШЛАНГА
10. ПРОЗРАЧНЫЙ СТУПЕНЧАТЫЙ ШТУЦЕР ШЛАНГА – ВХОД
11. ЧЕРНЫЙ СТУПЕНЧАТЫЙ ШТУЦЕР ШЛАНГА – ВЫХОД
12. 11 ШАРОВОЙ КЛАПАН/СТУПЕНЧАТЫЙ ШТУЦЕР ШЛАНГА – ОБРАТНАЯ ПРОМЫВКА
13. ЛОПАСТИ ПРОМЫВКИ ОБРАТНЫМ ТОКОМ
14. ЖЕЛТАЯ МЕЛКАЯ БИОГУБКА
15. СИНЯЯ КРУПНАЯ БИОГУБКА
16. НИЖНЯЯ ПЛАСТИНА ГУБКИ И КОНТРГАЙКА
17. КОЛЬЦО БИОСРЕДЫ (НЕ ВХОДИТ В КОМПЛЕКТ AP5000UV)
18. ХОМУТ КРЫШКИ
19. УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ
20. ФИЛЬТРУЮЩАЯ КАНИСТРА
21. КЛЮЧ ФИКСАЦИИ ХОМУТА

ОПИСАНИЕ И ХАРАКТЕРИСТИКИ

Ваш прудовой фильтр AQUAPRO изготовлен с применением передовых технологий, чтобы предоставить вам фильтр наилучшего качества для вашего пруда или водного объекта.

• Ваш напорный фильтр AQUAPRO имеет усовершенствованную функцию очистки обратной промывкой для облегчения очистки и обслуживания.
• Ультрафиолетовый кларификатор, встроенный в фильтр, стерилизует воду по мере ее прохождения, обеспечивая кристально чистую воду.
• Индикатор давления позволяет узнать, когда давление в фильтре увеличивается, указывая на то, что фильтрующие губки засоряются и требуют очистки.
• Большая канистра и биосреда с большой площадью поверхности обеспечивают максимальную биологическую фильтрацию.

УСТАНОВКА

НЕ ПОГРУЖАТЬ

1. При необходимости обратитесь к квалифицированному электрику для установки всепогодной розетки рядом с прудом или водным объектом (в пределах длины кабеля фильтра).
2. Определите подходящее место для вашего нового напорного фильтра. Внимание: Не погружайте этот продукт в воду. Напорный фильтр можно использовать между насосом и водным объектом или водопадом. Фильтр также можно частично закопать, чтобы замаскировать его в вашем саду. Важно вернуть чистую отфильтрованную воду AQUAPRO_AP5000UV_10000UV_Instructions.indd 4-6 из вашего фильтра в противоположный конец вашего пруда от того места, где находится всасывание насоса.
3. Подсоедините антиперегибающуюся или полиэтиленовую трубку от вашего насоса к входу вашего фильтра. Ваш фильтр имеет 3 ступенчатых шланговых соединения на входе и выходе, убедитесь, что вы используете трубку максимально возможного размера и отрезаете шланговые соединения, которые меньше используемой вами трубки. Размер выходного шланга должен быть таким же или больше, чем размер входного шланга. Например: При использовании шланга 40 мм отрежьте секции шланговых соединений 25 и 32 мм.
4. Подсоедините трубку от выхода фильтра обратно в ваш пруд на противоположном конце от того места, откуда вы качаете воду. Вы можете направить выход фильтра в водопад.
5. Если поток от вашего насоса больше, чем рекомендованный максимальный поток, вы должны уменьшить поток или обойти часть потока с помощью Y-образного тройника. Давление не должно превышать 4 метра напора.
6. Включите насос, а затем подключите УФ-C блок на фильтре. УФ-C блок не следует включать, если мимо УФ-C лампы не течет вода. Балласт (черная коробка на кабеле) следует держать в защищенном месте.
7. Вы можете помочь повысить биологическую функцию вашего фильтра с помощью бактерий AQUAPRO. Теперь откиньтесь назад, расслабьтесь и наслаждайтесь чистым и здоровым прудом.

ОБСЛУЖИВАНИЕ

Отсоедините шнур питания от источника питания перед выполнением обслуживания. Никогда не поднимайте фильтр за шнур питания.

Регулярно проверяйте УФ-C лампу и заменяйте ее каждые 5 месяцев. Несвоевременная замена лампы может привести к повреждению электрических компонентов.

Чтобы визуально проверить лампу, посмотрите через прозрачный индикатор УФ-C на верхней части фильтра, и если лампа работает, вы увидите фиолетовое свечение.

Шнур питания не подлежит замене. Если шнур поврежден, фильтр необходимо утилизировать.

Для эффективной работы фильтр должен работать 24 часа в сутки каждый день.

Рекомендуется регулярная очистка обратной промывкой каждые две недели.

ИСПОЛЬЗОВАНИЕ ОБРАТНОЙ ПРОМЫВКИ

1. Пока фильтр еще работает, подсоедините трубку к выходу обратной промывки фильтра. Вы можете отвести грязную воду в клумбу или в канализацию. Откройте клапан на выходе обратной промывки.
2. Теперь поверните стреловидный диск обратной промывки на верхней части фильтра в режим "clean" (очистка) (стрелка будет направлена в сторону шарового клапана выхода обратной промывки). Вода из обычного выхода теперь будет выходить через выход обратной промывки.
3. Поверните ручку очистки по часовой стрелке на фильтре несколько раз или до тех пор, пока вода, выходящая из выхода обратной промывки, не станет чистой. Это сжимает фильтрующие губки и очищает их механически.
4. Теперь поверните диск функции обратной промывки на верхней части фильтра обратно в режим "filter" (фильтр) и закройте клапан на выходе обратной промывки.
5. Ваш фильтр теперь промыт, теперь откиньтесь назад и наслаждайтесь своим водным садом.

ПОЛНАЯ РАЗБОРКА И ПРОМЫВКА

1. Выключите насос и отсоедините шнур питания от любого источника электроэнергии. Открутите резьбовые входы и выходы от фильтра, отстегните хомут крышки и осторожно снимите крышку.
2. Будьте осторожны, чтобы не потерять или не повредить уплотнительное кольцо. Открутите прозрачный фиксирующий винт в нижней части слоев фильтрующей губки (или черную опорную пластину на модели AP10000UV). Открутите винт, который удерживает стержень на месте, и снимите опорную пластину.
3. Теперь снимите кольца из пенопластовой губки с центрального стержня и промойте их в дехлорированной воде или прудовой воде. Использование дехлорированной воды гарантирует, что хлор в обычной водопроводной воде не убьет полезные бактерии, живущие в вашей фильтрующей среде. Обязательно тщательно выжмите губки, чтобы удалить осадок.
4. Снимите высокоэффективное кольцо биосреды (только в модели AP10000UV) с нижней части фильтрующей канистры и удалите только излишки коричневого осадка с биосфер. Вы не должны удалять всю эту коричневую массу, так как это полезные бактерии, которые необходимы для расщепления токсичных отходов из вашего пруда.
5. Теперь очистите канистру вашего фильтра и любые загрязнения с крышки фильтра и соберите ее обратно. Сначала соберите частично очищенное кольцо биосреды обратно в канистру, а затем вставьте крышку с установленными кольцами из пенопласта на центральный стержень. Кольца из пенопласта должны чередоваться от синего к желтому.
6. Теперь установите крышку обратно на место, стараясь расположить уплотнительное кольцо на крышке фильтра, плотно прижмите крышку обратно на канистру. Закрепите хомут крышки на месте и снова подсоедините вход и выход.
7. Теперь подключите насос и фильтр, включите их и откиньтесь назад и наслаждайтесь своим водным садом.

ЗАМЕНА ЛАМПЫ

1. Выключите питание и выньте вилку из розетки. Выключите насос.
2. Открутите 4 винта на верхней части фильтра, удерживающие УФ-C узел на месте.
3. Осторожно поднимите УФ-C узел из крышки фильтра. Будьте осторожны, чтобы не ударить кварцевой муфтой обо что-либо – она сломается.
4. Открутите фиксирующий хомут кварцевой муфты в верхней части кварцевой муфты. Будьте осторожны, чтобы не потерять уплотнительное кольцо и хомут кварцевой муфты.
5. Осторожно снимите кварцевую муфту с УФ-C узла и поместите ее в безопасное место.
6. Теперь вы можете получить доступ к лампе, чтобы заменить ее.
   Вытащите старую лампу и утилизируйте ее ответственно. Вставьте новую лампу, убедившись, что она надежно подключена.
7. Установите кварцевую муфту обратно на УФ-C узел, убедившись, что уплотнительное кольцо и хомут расположены правильно. Установите и затяните фиксирующий хомут кварцевой муфты.
8. Установите УФ-C узел обратно в верхнюю часть фильтра, убедившись, что он надежно закреплен. Затяните 4 винта, крепящие узел к крышке фильтра.
9. Включите насос, а затем снова подключите питание и включите фильтр. Вы успешно заменили свою УФ-C лампу.

ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

Для предотвращения травм необходимо соблюдать основные меры предосторожности, включая, но не ограничиваясь, следующие:

• Не смотрите на незащищенную УФ-C лампу. Ультрафиолетовый свет вреден для ваших глаз и может вызвать слепоту.
• Всегда используйте правильно заземленный источник питания, подключенный к УЗО с номинальным остаточным рабочим током, не превышающим 30 мА. В соответствии с AS/NZS 3350.2.41:1997.
• Всегда отключайте фильтр от источника питания, когда он не используется или перед выполнением каких-либо работ по обслуживанию насоса.
• Никогда не тяните за шнур, чтобы отсоединить вилку от источника питания. Возьмитесь за вилку и потяните, чтобы отсоединить.
• Не устанавливайте и не храните фильтр там, где он будет подвергаться воздействию экстремально высоких или низких температур.
• Храните в недоступном для детей или домашних животных месте. Этот прибор не должен использоваться детьми или немощными людьми без присмотра.
• Не обрезайте шнур, так как это приведет к аннулированию вашей гарантии.
• Следует проявлять осторожность при расположении шнура питания, чтобы о него случайно не споткнулись и не потянули.
• Не пытайтесь ремонтировать фильтр самостоятельно. Верните его в авторизованный сервисный центр или место покупки в случае возникновения неисправности (регулярное обслуживание не считается ремонтом и требуется пользователем).

ОГРАНИЧЕННАЯ ГАРАНТИЯ

На этот продукт распространяется гарантия от дефектов (Гарантия). Преимущества, предоставляемые в этой Гарантии, дополняют другие права и средства правовой защиты, доступные вам в соответствии с Законом Австралии о защите прав потребителей. Гарантия предоставляется первоначальному покупателю продукта на следующих условиях:

• Гарантия предоставляется компанией Chemkay Pty Ltd, торгующей как Aquatec Equipment: Po Box 2087, Seville Grove, WA 6112; с которой можно связаться по телефону (1300 552 202) или электронной почте (info@aquatecequipment.com).
• Чтобы подать претензию по Гарантии, вы должны вернуть неисправный продукт в место покупки с действительным чеком или подтверждением покупки.
• Претензия по Гарантии должна быть подана в течение 2 лет с даты покупки.

Примечание: Пожалуйста, проконсультируйтесь со своим розничным продавцом относительно качественных оригинальных запасных частей AQUAPRO.

Посетите www.aquatecequipment.com для поиска ближайших дилеров. E.&O.E.
