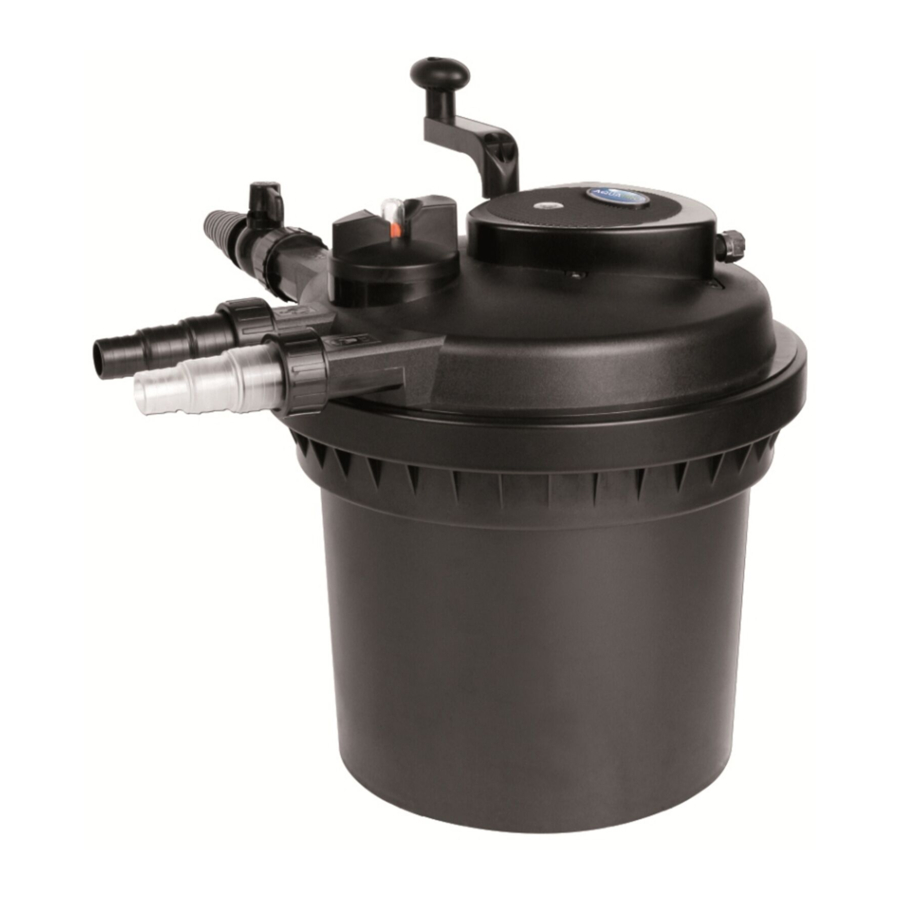

AQUAPRO AP5000UV, AP10000UV - Manual do Filtro de Pressão/Combo UV

Obrigado por adquirir um produto AQUAPRO de qualidade, as respostas para o seu jardim aquático facilitadas!

1. SUPORTE DO GLOBO E REATOR
2. ANEL DE VEDAÇÃO DO SUPORTE DO GLOBO E CONJUNTO DE COLAR
3. GLOBO UV-C
4. ALMOFADA DO GLOBO
5. ANÉIS DE VEDAÇÃO DA CAMISA DE QUARTZO
6. CAMISA DE QUARTZO E COLAR DE TRAVAMENTO
7. ALÇA DE ENXÁGUE DE RETROLAVAGEM
8. TAMPA DO FILTRO DE PRESSÃO
9. VEDAÇÃO DO TERMINAL DA MANGUEIRA
10. TERMINAL DA MANGUEIRA ESCALONADO TRANSPARENTE – ENTRADA
11. TERMINAL DA MANGUEIRA ESCALONADO PRETO – SAÍDA
12. 11 VÁLVULA DE ESFERA/TERMINAL DA MANGUEIRA ESCALONADO – RETROLAVAGEM
13. PÁS DE ENXÁGUE DE RETROLAVAGEM
14. BIOESPONJA FINA AMARELA
15. BIOESPONJA GROSSA AZUL
16. PLACA DE ESPONJA INFERIOR E PORCA DE TRAVAMENTO
17. ANEL DE MÍDIA BIOLÓGICA (NÃO INCLUÍDO COM AP5000UV)
18. BRAÇADEIRA DA TAMPA
19. ANEL DE VEDAÇÃO DA TAMPA
20. RECIPIENTE DO FILTRO
21. CHAVE DE TRAVAMENTO DA BRAÇADEIRA

DESCRIÇÃO E CARACTERÍSTICAS

Seu filtro de tanque AQUAPRO foi fabricado com tecnologia avançada para fornecer a você o filtro da melhor qualidade para seu tanque ou recurso hídrico.

• Seu filtro de pressão AQUAPRO tem uma função avançada de limpeza de retrolavagem para facilitar a limpeza e a manutenção.
• Um clarificador ultravioleta incorporado ao filtro esteriliza a água à medida que ela passa, proporcionando água cristalina.
• Um indicador de pressão informa quando a pressão no filtro aumenta, indicando que as espumas do filtro estão ficando bloqueadas e precisam de limpeza.
• Um recipiente grande e mídia biológica de alta área de superfície garantem a máxima filtragem biológica.

INSTALAÇÃO

NÃO MERGULHE

1. Se necessário, peça a um eletricista qualificado para instalar uma tomada à prova de intempéries perto do tanque ou recurso hídrico (dentro do comprimento do cabo do filtro).
2. Identifique um local adequado para seu novo filtro de pressão. NB: Não mergulhe este produto na água. O filtro de pressão pode ser usado entre uma bomba e um recurso hídrico ou cachoeira. O filtro também pode ser parcialmente enterrado para ajudar a disfarçá-lo em seu jardim. É importante retornar a água filtrada limpa AQUAPRO_AP5000UV_10000UV_Instructions.indd 4-6 do seu filtro para a extremidade oposta do seu tanque, onde a sucção da bomba está localizada.
3. Conecte tubos antikink ou de poliéster da sua bomba à entrada do seu filtro. Seu filtro tem uma entrada e saída de terminal de mangueira de 3 etapas, certifique-se de usar o maior tamanho de tubo possível e corte os terminais de mangueira menores que o tubo que você está usando. O tamanho da mangueira de saída deve ser igual ou maior que o tamanho da mangueira de entrada. Ex: Se estiver usando uma mangueira de 40 mm, corte as seções de terminal de mangueira de 25 e 32 mm.
4. Conecte o tubo da saída do filtro de volta ao seu tanque na extremidade oposta de onde você está bombeando. Você pode ter a saída do filtro correndo para uma cachoeira.
5. Se o fluxo da sua bomba for maior que o fluxo máximo recomendado, você deve reduzir o fluxo ou desviar parte do fluxo com uma peça Y. A pressão não deve exceder a altura de 4 metros.
6. Ligue sua bomba e, em seguida, conecte a unidade UV-C no filtro. A unidade UV-C não deve ser ligada se não houver água fluindo pelo globo UV-C. O reator (caixa preta no cabo) deve ser mantido em um local abrigado.
7. Você pode ajudar a impulsionar a função biológica do seu filtro com AQUAPRO Bacteria. Agora sente-se, relaxe e desfrute de um tanque limpo e saudável.

MANUTENÇÃO

Desconecte o cabo de alimentação da fonte de alimentação antes de realizar a manutenção. Nunca levante o filtro pelo cabo de alimentação.

Verifique o globo UV-C regularmente e substitua-o a cada 5 meses. A falha na substituição do globo antes de sua vida útil pode causar danos elétricos.

Para verificar visualmente o globo, olhe através do indicador UV-C transparente na parte superior do filtro e, se a luz estiver funcionando, você verá um brilho roxo.

O cabo de alimentação não pode ser substituído. Se o cabo estiver danificado, o filtro deve ser descartado.

O filtro deve estar operacional 24 horas por dia para funcionar de forma eficaz.

A limpeza regular da retrolavagem a cada duas semanas é recomendada.

USANDO A RETROLAVAGEM

1. Enquanto o filtro ainda estiver funcionando, conecte o tubo à saída de retrolavagem do filtro. Você pode desviar a água suja para um canteiro de jardim ou para o seu ralo. Gire a válvula na saída de retrolavagem para abrir.
2. Agora gire o mostrador em forma de seta de retrolavagem na parte superior do filtro para o modo "clean" (limpar) (a seta ficará voltada para a válvula de esfera da saída de retrolavagem). A água da saída normal agora sairá pela saída de retrolavagem.
3. Gire a alça de limpeza no sentido horário no filtro várias vezes ou até que a água que sai da saída de retrolavagem fique limpa. Isso espreme as esponjas do filtro e as limpa mecanicamente.
4. Agora gire o mostrador da função de retrolavagem na parte superior do filtro de volta para o modo "filter" (filtrar) e feche a válvula na saída de retrolavagem.
5. Seu filtro agora foi enxaguado, agora sente-se e aproveite seu jardim aquático.

DESMONTAGEM E ENXÁGUE COMPLETOS

1. Desligue sua bomba e desconecte o cabo de alimentação de qualquer fonte elétrica. Desfaça as entradas e saídas rosqueadas do filtro, desengate a braçadeira da tampa e remova cuidadosamente a tampa.
2. Tome cuidado para não perder ou danificar o anel de vedação. Desaperte o parafuso de travamento transparente na parte inferior das camadas de esponja do filtro (ou a placa de base preta no modelo AP10000UV). Desfaça o parafuso que mantém a haste no lugar e remova a placa de base.
3. Agora remova os anéis de esponja de espuma do núcleo central e enxágue-os em água declorada ou água do tanque. O uso de água declorada garante que o cloro na água da torneira normal não mate as bactérias benéficas que vivem em sua mídia de filtro. Certifique-se de espremer bem as esponjas para remover a lama.
4. Remova o anel de mídia biológica de alta eficiência (no modelo AP10000UV apenas) da parte inferior do recipiente do filtro e remova apenas qualquer lama marrom em excesso das biosferas. Você não deve remover toda essa matéria marrom, pois são as bactérias benéficas que são essenciais na decomposição de resíduos tóxicos do seu tanque.
5. Agora limpe o recipiente do seu filtro e quaisquer detritos da tampa do filtro e remonte. Primeiro, remonte o anel de mídia biológica parcialmente limpo no recipiente e, em seguida, insira a tampa com os anéis de espuma instalados no núcleo central. Os anéis de espuma devem alternar de azul para amarelo.
6. Agora coloque a tampa de volta no lugar, tomando cuidado para localizar o anel de vedação na tampa do filtro, empurre firmemente a tampa de volta no recipiente. Prenda a braçadeira da tampa no lugar e reconecte a entrada e a saída.
7. Agora conecte a bomba e o filtro, ligue e sente-se e aproveite seu jardim aquático.

SUBSTITUINDO O GLOBO

1. Desligue a fonte de alimentação e remova o plugue da tomada. Desligue sua bomba.
2. Desfaça os 4 parafusos na parte superior do filtro que prendem o conjunto UV-C no lugar.
3. Levante cuidadosamente o conjunto UV-C para fora da tampa do filtro. Tome cuidado para não impactar a camisa de quartzo em nada – ela vai quebrar.
4. Desfaça o colar de travamento da camisa de quartzo na parte superior da camisa de quartzo. Tome cuidado para não perder o anel de vedação e o colar da camisa de quartzo.
5. Remova cuidadosamente a camisa de quartzo do conjunto UV-C e coloque-a em uma posição segura.
6. Agora você pode acessar o globo para substituí-lo.
   Puxe o globo antigo e descarte-o de forma responsável. Insira um novo globo, garantindo que ele esteja conectado com segurança.
7. Recoloque a camisa de quartzo no conjunto UV-C, garantindo que o anel de vedação e o colar estejam localizados corretamente. Recoloque e aperte o colar de travamento da camisa de quartzo.
8. Recoloque o conjunto UV-C na parte superior do filtro, garantindo que ele se encaixe com segurança. Aperte os 4 parafusos que fixam o conjunto na tampa do filtro.
9. Ligue sua bomba novamente e, em seguida, reconecte a fonte de alimentação e ligue seu filtro. Você substituiu com sucesso seu globo UV-C.

SALVAGUARDAS IMPORTANTES

Para se proteger contra ferimentos, as precauções básicas de segurança devem ser observadas, incluindo, mas não se limitando ao seguinte;

• Não olhe para um globo UV-C não blindado. A luz ultravioleta é prejudicial aos seus olhos e pode causar cegueira.
• Sempre use uma fonte de alimentação devidamente aterrada que esteja conectada a um RCd com uma corrente operacional residual nominal não superior a 30mA. Conforme AS/NZS 3350.2.41:1997.
• Sempre desconecte o filtro da fonte de alimentação quando não estiver em uso ou antes de realizar qualquer manutenção na bomba.
• Nunca puxe o cabo para desconectar o plugue da fonte de alimentação. Segure o plugue e puxe para desconectar.
• Não instale ou armazene o filtro onde ele será exposto a temperaturas extremamente quentes ou frias.
• Mantenha fora do alcance de crianças ou animais de estimação. Este aparelho não deve ser usado por crianças ou pessoas enfermas sem supervisão.
• Não corte o cabo, pois isso resultará na anulação de sua garantia.
• Deve-se ter cuidado para organizar o cabo de alimentação de forma que ele não possa ser tropeçado ou puxado acidentalmente.
• Não tente consertar o filtro sozinho. Devolva a um centro de serviço autorizado ou local de compra se ocorrer uma falha (a manutenção regular não é considerada reparo e é exigida pelo usuário).

GARANTIA LIMITADA

Este produto vem com uma garantia contra defeitos (Garantia). Os benefícios fornecidos nesta Garantia são adicionais a outros direitos e recursos disponíveis para você sob a Lei do Consumidor da Austrália. A Garantia é fornecida ao comprador original do produto nos seguintes termos:

• A Garantia é dada pela Chemkay Pty Ltd comercializada como Aquatec Equipment: Po Box 2087, Seville Grove, WA 6112; contatável por telefone (1300 552 202) ou e-mail (info@aquatecequipment.com).
• Para fazer uma reclamação sob a Garantia, você deve devolver o produto defeituoso ao local de compra com um recibo válido ou comprovante de compra.
• Uma reclamação de Garantia deve ser feita dentro de 2 anos a partir da data de compra.

Observação: consulte seu revendedor para obter peças de reposição AQUAPRO originais de qualidade.

Visite www.aquatecequipment.com para os revendedores mais próximos. E.&O.E.
