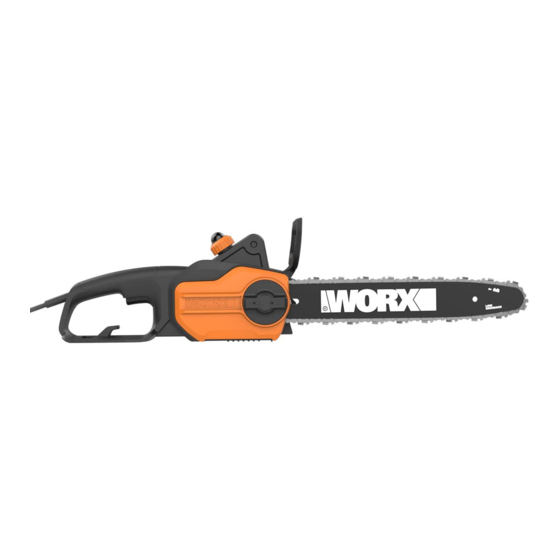

Manual de la motosierra eléctrica Worx WG305

VISIÓN GENERAL

FUNCIONAMIENTO

1. MANGO TRASERO
2. INTERRUPTOR DE ENCENDIDO/APAGADO (ON/OFF SWITCH)
3. BOTÓN DE BLOQUEO (LOCK-OFF BUTTON)
4. VENTANA DE NIVEL DE ACEITE
5. TAPÓN DE LLENADO DE ACEITE
6. MANGO DELANTERO
7. PROTECTOR DE MANOS
8. TOPE DE GOLPE
9. BARRA GUÍA
10. CADENA
11. PERILLA DE TENSIÓN DE LA CADENA
12. CUBIERTA DE LA CADENA
13. SOPORTE DEL CABLE DE EXTENSIÓN
14. PROTECTOR DE MANOS TRASERO
15. PIÑÓN DE TRANSMISIÓN
16. SÍMBOLO DE DIRECCIÓN DE LA CADENA
17. SALIDA DE ACEITE
18. ABRAZADERA DE LA BARRA
19. PERNO DE SUJECIÓN DE LA BARRA
20. PESTAÑAS DE UBICACIÓN DE LA BARRA
21. CUBIERTA DE ALMACENAMIENTO/TRANSPORTE DE LA BARRA Y LA CADENA* (WG305)
22. PLACA DE TENSIÓN DE LA BARRA (Ver Fig. A)

* No todos los accesorios ilustrados o descritos están incluidos en la entrega estándar.

DATOS TÉCNICOS

Voltaje	120V~60Hz
Amperios	8Amp
Longitud de la barra	14"
Velocidad de la cadena	28ft/s
Capacidad del tanque de aceite	4.06 onzas
Paso de la cadena	3/8"
Número de eslabones de la cadena	52
Calibre de la cadena	0.050"
Tipo de cadena	ES: 3/8LP.050 52E / QIRUI: A1-52 / KANGXIN: 3/8LP-52
Tipo de barra	ES: ES140SDEA041 / QIRUI: P014-50SR / KANGXIN: AP14-52-507P
Peso (cadena y barra incluidas)	6.6 lbs
Clase de protección	/II

ACCESORIOS

	WG305	WG305.1
Cadena	1	1
Barra	1	1
Cubierta de transporte	1	1

Utilice únicamente los accesorios apropiados diseñados para esta herramienta. La información sobre los accesorios se puede encontrar en el embalaje del producto, en un distribuidor de WORX o en nuestro sitio web en www.worx.com.

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y otras actividades de construcción contienen productos químicos reconocidos por el estado de California como causantes de cáncer, defectos de nacimiento u otros daños reproductivos. Algunos ejemplos de estos productos químicos son:

• Plomo de pinturas a base de plomo;
• Sílice cristalina de ladrillos y cemento y otros productos de mampostería y
• Arsénico y cromo de madera tratada químicamente.
  Su riesgo por estas exposiciones varía, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir su exposición a estos productos químicos:
• Trabaje en un área bien ventilada, y
• Trabaje con equipo de seguridad aprobado, como las máscaras antipolvo que están especialmente diseñadas para filtrar partículas microscópicas.
  Este producto puede contener plomo, ftalato u otros productos químicos reconocidos por el Estado de California como causantes de cáncer, defectos de nacimiento y otros daños reproductivos. Lávese las manos después de usarlo.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves. Guarde todas las advertencias e instrucciones para futuras consultas.
El término herramienta eléctrica en las advertencias se refiere a su herramienta eléctrica alimentada por la red eléctrica (con cable) o herramienta eléctrica alimentada por batería (inalámbrica).

1. SEGURIDAD EN EL ÁREA DE TRABAJO
   1. Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras invitan a los accidentes.
   2. No utilice herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvo inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los humos.
   3. Mantenga alejados a los niños y a los transeúntes mientras utiliza una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.
2. SEGURIDAD ELÉCTRICA
   1. Los enchufes de las herramientas eléctricas deben coincidir con la toma de corriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y las tomas de corriente correspondientes reducirán el riesgo de descarga eléctrica.
   2. Evite el contacto corporal con superficies conectadas a tierra, como tuberías, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra.
   3. No exponga las herramientas eléctricas a la lluvia ni a condiciones de humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.
   4. No abuse del cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
   5. Cuando utilice una herramienta eléctrica en el exterior, utilice un cable de extensión adecuado para uso en exteriores. El uso de un cable adecuado para uso en exteriores reduce el riesgo de descarga eléctrica.
   6. Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido por un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descarga eléctrica.
3. SEGURIDAD PERSONAL
   1. Manténgase alerta, observe lo que está haciendo y utilice el sentido común al utilizar una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de falta de atención al utilizar herramientas eléctricas puede provocar lesiones personales graves.
   2. Utilice equipo de protección personal. Utilice siempre protección para los ojos. El equipo de protección, como mascarilla antipolvo, zapatos de seguridad antideslizantes, casco o protección auditiva, utilizado para las condiciones apropiadas, reducirá las lesiones personales.
   3. Evite el arranque involuntario. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de alimentación y/o al paquete de baterías, al recoger o transportar la herramienta. Transportar herramientas eléctricas con el dedo en el interruptor o energizar herramientas eléctricas que tienen el interruptor encendido invita a los accidentes.
   4. Retire cualquier llave de ajuste o llave inglesa antes de encender la herramienta eléctrica. Una llave inglesa o una llave que quede unida a una pieza giratoria de la herramienta eléctrica puede provocar lesiones personales.
   5. No se exceda. Mantenga una postura y un equilibrio adecuados en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.
   6. Vístase adecuadamente. No use ropa suelta ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa suelta, las joyas o el cabello largo pueden quedar atrapados en las piezas móviles.
   7. Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, asegúrese de que estén conectados y se utilicen correctamente. El uso de la recolección de polvo puede reducir los peligros relacionados con el polvo.
4. USO Y CUIDADO DE LA HERRAMIENTA ELÉCTRICA
   1. No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta hará el trabajo mejor y de forma más segura al ritmo para el que fue diseñada.
   2. No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Cualquier herramienta eléctrica que no se pueda controlar con el interruptor es peligrosa y debe repararse.
   3. Desconecte el enchufe de la fuente de alimentación y/o el paquete de baterías de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de arrancar la herramienta eléctrica accidentalmente.
   4. Guarde las herramientas eléctricas inactivas fuera del alcance de los niños y no permita que personas no familiarizadas con la herramienta eléctrica o con estas instrucciones utilicen la herramienta eléctrica. Las herramientas eléctricas son peligrosas en manos de usuarios no capacitados.
   5. Mantenga las herramientas eléctricas. Compruebe si hay desalineación o atascamiento de las piezas móviles, rotura de piezas y cualquier otra condición que pueda afectar el funcionamiento de las herramientas eléctricas. Si está dañada, haga reparar la herramienta eléctrica antes de usarla. Muchos accidentes son causados por herramientas eléctricas mal mantenidas.
   6. Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte debidamente mantenidas con bordes de corte afilados tienen menos probabilidades de atascarse y son más fáciles de controlar.
   7. Utilice la herramienta eléctrica, los accesorios y las brocas, etc., de acuerdo con estas instrucciones y de la manera prevista para el tipo particular de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes a las previstas podría resultar en una situación peligrosa.
5. SERVICIO
   1. Haga que su herramienta eléctrica sea reparada por una persona de reparación calificada que utilice únicamente piezas de repuesto idénticas. Esto garantizará que se mantenga la seguridad de la herramienta eléctrica.

ADVERTENCIAS DE SEGURIDAD PARA MOTOSIERRAS

1. Mantenga todas las partes del cuerpo alejadas de la cadena de la sierra cuando la motosierra esté en funcionamiento. Antes de arrancar la motosierra, asegúrese de que la cadena de la sierra no esté en contacto con nada. Un momento de falta de atención al operar motosierras puede causar que su ropa o cuerpo se enreden con la cadena de la sierra.
2. Sostenga siempre la motosierra con la mano derecha en el mango trasero y la mano izquierda en el mango delantero. Sostener la motosierra con una configuración de mano invertida aumenta el riesgo de lesiones personales y nunca debe hacerse.
3. Sostenga la herramienta eléctrica solo por las superficies de agarre aisladas, porque la cadena de la sierra puede entrar en contacto con cables ocultos o con su propio cable. Las cadenas de sierra que entren en contacto con un cable con corriente pueden hacer que las partes metálicas expuestas de la herramienta eléctrica estén con corriente y podrían provocar una descarga eléctrica al operador.
4. Use gafas de seguridad y protección auditiva. Se recomienda equipo de protección adicional para la cabeza, las manos, las piernas y los pies. La ropa de protección adecuada reducirá las lesiones personales por escombros voladores o contacto accidental con la cadena de la sierra.
5. No opere una motosierra en un árbol. Operar una motosierra mientras está en un árbol puede resultar en lesiones personales.
6. Mantenga siempre una postura adecuada y opere la motosierra solo cuando esté de pie sobre una superficie fija, segura y nivelada. Las superficies resbaladizas o inestables, como las escaleras, pueden causar una pérdida de equilibrio o control de la motosierra.
7. Cuando corte una rama que esté bajo tensión, esté atento al retroceso. Cuando se libera la tensión en las fibras de la madera, la rama cargada por resorte puede golpear al operador y/o sacar la motosierra fuera de control.
8. Tenga mucho cuidado al cortar maleza y árboles jóvenes. El material delgado puede enganchar la cadena de la sierra y ser azotado hacia usted o sacarlo del equilibrio.
9. Transporte la motosierra por el mango delantero con la motosierra apagada y lejos de su cuerpo. Cuando transporte o almacene la motosierra, aplique siempre la cubierta de la barra guía. El manejo adecuado de la motosierra reducirá la probabilidad de contacto accidental con la cadena de la sierra en movimiento.
10. Siga las instrucciones para lubricar, tensar la cadena y cambiar los accesorios. Una cadena tensada o lubricada incorrectamente puede romperse o aumentar la posibilidad de retroceso.
11. Mantenga los mangos secos, limpios y libres de aceite y grasa. Los mangos grasientos y aceitosos son resbaladizos y provocan la pérdida de control.
12. Corte solo madera. No utilice la motosierra para fines no previstos. Por ejemplo: no utilice la motosierra para cortar plástico, mampostería o materiales de construcción que no sean de madera. El uso de la motosierra para operaciones diferentes a las previstas podría resultar en una situación peligrosa.

CAUSAS Y PREVENCIÓN DEL CONTRAGOLPE POR PARTE DEL OPERADOR

El contragolpe puede ocurrir cuando la punta o el extremo de la espada toca un objeto, o cuando la madera se cierra y atrapa la cadena de la sierra en el corte. El contacto de la punta en algunos casos puede causar una reacción inversa repentina, lanzando la espada hacia arriba y hacia atrás hacia el operador. El atrapamiento de la cadena de la sierra a lo largo de la parte superior de la espada puede empujar la espada rápidamente hacia atrás hacia el operador.
Cualquiera de estas reacciones puede hacer que pierda el control de la sierra, lo que podría provocar lesiones personales graves. No confíe exclusivamente en los dispositivos de seguridad integrados en su sierra. Como usuario de una motosierra, debe tomar varias medidas para evitar accidentes o lesiones en sus trabajos de corte.
El contragolpe es el resultado del uso indebido de la herramienta y/o de procedimientos o condiciones de operación incorrectos y se puede evitar tomando las precauciones adecuadas que se indican a continuación:

• Mantenga un agarre firme, con los pulgares y los dedos rodeando las empuñaduras de la motosierra, con ambas manos en la sierra y coloque su cuerpo y brazo para que pueda resistir las fuerzas del contragolpe. Las fuerzas del contragolpe pueden ser controladas por el operador, si se toman las precauciones adecuadas. No suelte la motosierra.
• No se extralimite y no corte por encima de la altura de los hombros. Esto ayuda a prevenir el contacto accidental de la punta y permite un mejor control de la motosierra en situaciones inesperadas.
• Utilice únicamente espadas y cadenas de repuesto especificadas por el fabricante. Las espadas y cadenas de repuesto incorrectas pueden provocar la rotura de la cadena y/o el contragolpe.
• Siga las instrucciones de afilado y mantenimiento del fabricante para la cadena de la sierra. Disminuir la altura del medidor de profundidad puede provocar un mayor contragolpe.

NORMAS DE SEGURIDAD PARA EL CABLE DE EXTENSIÓN

Asegúrese de que su cable de extensión esté en buenas condiciones. Cuando utilice un cable de extensión, asegúrese de utilizar uno lo suficientemente grueso para transportar la corriente que consumirá su producto. Un cable de extensión de tamaño insuficiente provocará una caída en el voltaje de la línea, lo que resultará en una pérdida de energía y un sobrecalentamiento. La Tabla 1 muestra el tamaño correcto a utilizar según la longitud del cable y la clasificación de amperaje de la placa de identificación. En caso de duda, utilice el siguiente calibre más grueso. Cuanto menor sea el número de calibre, más grueso será el cable. Para reducir el riesgo de desconexión del cable del aparato del cable de extensión durante el funcionamiento:

1. Haga un nudo como se muestra en la Figura 1; o
2. Utilice una de las correas o conectores de retención de enchufe-receptáculo descritos en este manual.

Tabla 1 Calibre mínimo para cables de extensión

Voltios	Longitud total del cable en pies
120V	25	50	100	150
240V	50	100	200	300
Clasificación de amperaje más que no más que	AWG
0-6	18	16	16	12
6-10	18	16	14	12
10-12	16	16	14	12
12-16	14	12	No recomendado

NOTA: Solo es necesario incluir las partes aplicables de la Tabla. Por ejemplo, un producto de 120 voltios no necesita incluir el encabezado de 240 voltios.

Figura 1
MÉTODO PARA ASEGURAR EL CABLE DE EXTENSIÓN


(A) ATAR EL CABLE COMO SE MUESTRA

(B) CONECTAR EL ENCHUFE Y EL RECEPTÁCULO

INSTRUCCIONES RELATIVAS A LAS TÉCNICAS ADECUADAS PARA LA TALA, LA PODA DE RAMAS Y EL TRONZADO BÁSICOS

1. Tala de un árbol
   Cuando las operaciones de tronzado y tala son realizadas por dos o más personas al mismo tiempo, las operaciones de tala deben estar separadas de la operación de tronzado por una distancia de al menos el doble de la altura del árbol que se está talando. Los árboles no deben ser talados de una manera que ponga en peligro a cualquier persona, golpee cualquier línea de servicios públicos o cause cualquier daño a la propiedad. Si el árbol entra en contacto con alguna línea de servicios públicos, se debe notificar a la compañía inmediatamente.
   El operador de la motosierra debe mantenerse en el lado de la colina del terreno, ya que es probable que el árbol ruede o se deslice cuesta abajo después de ser talado. Se debe planificar y despejar una vía de escape según sea necesario antes de comenzar los cortes. La vía de escape debe extenderse hacia atrás y diagonalmente hacia la parte trasera de la línea de caída esperada, como se ilustra en la Figura I. Antes de comenzar la tala, considere la inclinación natural del árbol, la ubicación de las ramas más grandes y la dirección del viento para juzgar hacia dónde caerá el árbol.
   Retire la suciedad, las piedras, la corteza suelta, los clavos, las grapas y el alambre del árbol.
2. Muesca de corte inferior
   Haga la muesca 1/3 del diámetro del árbol, perpendicular a la dirección de caída, como se ilustra en la Figura I. Haga primero el corte horizontal inferior de la muesca. Esto ayudará a evitar que se pellizque la cadena de la sierra o la espada cuando se esté haciendo la segunda muesca.
3. Corte posterior de tala
   Haga el corte posterior de tala al menos 50 mm más alto que el corte horizontal de la muesca, como se ilustra en la Figura I. Mantenga el corte posterior de tala paralelo al corte horizontal de la muesca. Haga el corte posterior de tala de manera que quede suficiente madera para que actúe como bisagra. La madera de la bisagra evita que el árbol se tuerza y caiga en la dirección incorrecta. No corte a través de la bisagra. A medida que la tala se acerca a la bisagra, el árbol debería comenzar a caer. Si existe alguna posibilidad de que el árbol no caiga en la dirección deseada o de que se balancee hacia atrás y atasque la cadena de la sierra, deje de cortar antes de que se complete el corte posterior de tala y utilice cuñas de madera, plástico o aluminio para abrir el corte y dejar caer el árbol a lo largo de la línea de caída deseada. Cuando el árbol comience a caer, retire la motosierra del corte, detenga el motor, coloque la motosierra en el suelo y luego utilice la vía de escape planificada. Esté atento a la caída de ramas aéreas y vigile su equilibrio.

4. Poda de ramas de un árbol
   La poda de ramas es la eliminación de las ramas de un árbol caído. Al podar las ramas, deje las ramas inferiores más grandes para sostener el tronco fuera del suelo. Retire las ramas pequeñas de un solo corte, como se ilustra en la Figura II. Las ramas bajo tensión deben cortarse de abajo hacia arriba para evitar que se atasque la motosierra.

5. Tronzado de un tronco
   El tronzado es cortar un tronco en longitudes. Es importante asegurarse de que su equilibrio sea firme y que su peso esté distribuido uniformemente en ambos pies. Cuando sea posible, el tronco debe elevarse y sostenerse mediante el uso de ramas, troncos o calzos. Siga las sencillas instrucciones para un corte fácil.
   Cuando el tronco se apoya a lo largo de toda su longitud, como se ilustra en la Figura III, se corta desde la parte superior (sobrecorte).

   Cuando el tronco se apoya en un extremo, como se ilustra en la Figura IV, corte 1/3 del diámetro desde la parte inferior (corte inferior). Luego haga el corte final sobrecortando para encontrarse con el primer corte.

   Cuando el tronco se apoya en ambos extremos, como se ilustra en la Figura V, corte 1/3 del diámetro desde la parte superior (sobrecorte). Luego haga el corte final cortando la parte inferior 2/3 para encontrarse con el primer corte.

   Cuando corte en una pendiente, siempre párese en el lado de la colina del tronco, como se ilustra en la Figura VI. Cuando esté "cortando a través", para mantener Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones para completar el control y liberar la presión de corte cerca del final del corte sin relajar el agarre en las empuñaduras de la motosierra. No permita que la cadena entre en contacto con el suelo. Después de completar el corte, espere a que la cadena de la sierra se detenga antes de mover la motosierra. Siempre detenga el motor antes de moverse de un árbol a otro.


SÍMBOLOS

Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.
Use protección auditiva
Use protección para los ojos
Use mascarilla antipolvo
Doble aislamiento
No exponer a la lluvia
Retire el enchufe de la red eléctrica inmediatamente si el cable está dañado o cortado.
Se debe evitar el contacto de la punta de la espada con cualquier objeto.
El contacto de la punta puede hacer que la espada se mueva repentinamente hacia arriba y hacia atrás, lo que puede causar lesiones graves.
Siempre use dos manos cuando opere la motosierra.

MONTAJE

No conecte la motosierra a la fuente de alimentación antes de que esté completamente ensamblada. Siempre use guantes cuando manipule la cadena.

MONTAJE DE LA CADENA Y LA ESPADA

1. Desembale todas las piezas con cuidado.
2. Coloque la motosierra sobre una superficie sólida y nivelada.
3. Use solo cadenas genuinas de WORX diseñadas para la espada.
4. Deslice la cadena (10) en la ranura alrededor de la espada (9). Asegúrese de que la cadena esté en la dirección de funcionamiento correcta comparándola con el símbolo de dirección de la cadena (16) que se encuentra en el cuerpo de la sierra. Asegúrese de que la placa de tensión de la barra (22) esté orientada hacia afuera. (Ver Fig. A)
5. Coloque la cadena en la rueda dentada de transmisión (15), de modo que el perno de fijación de la barra (19) y las dos pestañas de ubicación de la barra (20) en la abrazadera de la barra (18) entren en la ranura de la abertura en la espada (9). (Ver fig. B)
6. Compruebe si todas las piezas están asentadas correctamente. (Ver Fig. C)
   NOTA: La cadena debe girar libremente y no tener torceduras.
7. Coloque la cubierta de la cadena (12) y apriete la cubierta de la cadena girando la perilla de tensión de la cadena (11) en el sentido de las agujas del reloj hasta que esté apretada. (Ver Fig. D)

La cadena aún no está tensada. El tensado de la cadena se aplica como se describe en "TENSADO DE LA CADENA". Ahora es necesario inspeccionar la cadena para asegurarse de que esté correctamente tensada.

TENSADO DE LA CADENA (Ver Fig. E)
NOTA: Las cadenas de sierra nuevas se estirarán. Compruebe la tensión de la cadena con frecuencia cuando se utilice por primera vez y apriete cuando la cadena (10) se afloje alrededor de la espada (9).

• Desenchufe la motosierra de la fuente de alimentación antes de ajustar la tensión de la cadena de la sierra.
• Los bordes de corte de la cadena son afilados. Use guantes protectores cuando manipule la cadena.
• Mantenga siempre la tensión adecuada de la cadena. Una cadena floja aumentará el riesgo de contragolpe. Una cadena floja puede saltar de la ranura de la espada. Esto puede lesionar al operador y dañar la cadena. Una cadena floja hará que la cadena, la espada y la rueda dentada se desgasten rápidamente.

1. Coloque la motosierra sobre cualquier superficie plana adecuada.
2. Gire la perilla de tensión de la cadena (11) en el sentido de las agujas del reloj hasta que esté apretada con la mano. La tensión se establece automáticamente mientras se aprieta la perilla de tensión de la cadena. El mecanismo de trinquete evita que la tensión de la cadena se afloje.
3. Compruebe la tensión establecida por la perilla de tensión automática de la cadena. Se alcanza la tensión correcta de la cadena cuando la cadena (10) se puede levantar aproximadamente 0,12–0,24" (3-6 mm) de la espada (9) en el centro. Esto debe hacerse usando una mano para levantar la cadena contra el peso de la máquina.
4. La cadena se estirará con el uso y perderá la tensión adecuada. Para girar la perilla en sentido contrario a las agujas del reloj (3x), asegure la cubierta de la cadena y vuelva a tensar la cadena simplemente repitiendo los pasos 1 a 3 enumerados anteriormente.

LUBRICACIÓN

La motosierra no se suministra llena de aceite. Es esencial llenarla con aceite antes de usarla. Nunca opere la motosierra sin aceite de cadena o con un nivel de tanque de aceite vacío, ya que esto resultará en daños extensos al producto.

Llenado del tanque de aceite:

1. Coloque la motosierra en cualquier superficie adecuada con la tapa del orificio de llenado de aceite (Oil Filler Cap) (5) hacia arriba.
2. Limpie el área alrededor de la tapa del orificio de llenado de aceite con un paño y desenrosque la tapa girándola en sentido contrario a las agujas del reloj.
3. Agregue aceite para barra y cadena hasta que el depósito esté lleno.
4. Evite que entre suciedad o residuos en el tanque de aceite, vuelva a colocar la tapa del orificio de llenado de aceite y apriétela girándola en el sentido de las agujas del reloj hasta que quede ajustada a mano.

Para permitir la ventilación del depósito de aceite, se proporcionan pequeños canales de ventilación entre la tapa del orificio de llenado de aceite y el filtro, para evitar fugas, asegúrese de que la máquina se deje en posición horizontal (con la tapa del orificio de llenado de aceite (5) hacia arriba) cuando no esté en uso. Es importante utilizar únicamente el aceite recomendado (ISO VG32) para evitar daños a la motosierra. Nunca utilice aceite reciclado/viejo. El uso de aceite no aprobado invalidará la garantía.

Engrase de la cadena
Siempre revise el nivel de aceite antes de usar la sierra. No intente operar el sistema de aceite mientras la sierra está en funcionamiento. Para engrasar la cadena, presione la tapa del orificio de llenado de aceite (Oil Filler Cap) (5). El aceite se alimentará a la barra guía (Guide Bar) (9) y a la cadena. Presione la tapa del orificio de llenado de aceite al menos una vez antes de cada corte. (Ver Fig. F)

FUNCIONAMIENTO

1. ENCENDIDO Y APAGADO (Ver Fig. G)
   ATENCIÓN: Compruebe el voltaje y el suministro de corriente: El voltaje y el suministro de corriente deben cumplir con las clasificaciones en la placa del producto.
   Para encender la herramienta, presione el botón de bloqueo (Lockoff Button) (3), luego presione completamente el interruptor de encendido/apagado (On/Off Switch) (2) y manténgalo en esta posición. El botón de bloqueo ahora se puede soltar.
   Para apagar, suelte el interruptor de encendido/apagado.
2. CORTE

   ¿Está lleno el depósito de aceite? Revise la ventana del nivel de aceite (Oil Level Window) (4) antes de comenzar y regularmente durante el funcionamiento. Vuelva a llenar el aceite cuando el nivel de aceite sea bajo. Un tanque de aceite lleno durará aproximadamente 12 minutos, dependiendo de la intensidad del aserrado y las paradas. (Ver Fig. H1) Revise la tensión de la cadena recién reemplazada aproximadamente cada 10 minutos durante el funcionamiento."
   1. Conecte la sierra al cable de extensión. Conecte el cable de extensión a la fuente de alimentación. (Ver Fig. H2)
   2. Asegúrese de que la sección del tronco que se va a cortar no esté apoyada en el suelo. Esto evitará que la cadena (10) toque el suelo al cortar el tronco. Tocar el suelo mientras la cadena se está moviendo es peligroso y desafilará la cadena.
   3. Use ambas manos para sujetar la sierra. Siempre use la mano izquierda para sujetar el mango delantero (Front Handle) (6) y la mano derecha para sujetar el mango trasero (Rear Handle) (1). Use un agarre firme. Los pulgares y los dedos deben envolver los mangos de la sierra. (Ver Fig. H3)
   4. Asegúrese de que su base sea firme. Mantenga los pies separados al ancho de los hombros. Divida su peso uniformemente en ambos pies.
   5. Cuando esté listo para hacer un corte, presione el botón de bloqueo (3) completamente con el pulgar derecho y apriete el gatillo. Esto encenderá la sierra. Soltar el gatillo apagará la sierra. Asegúrese de que la sierra esté funcionando a toda velocidad antes de comenzar un corte.
   6. Al comenzar un corte, coloque lentamente la cadena en movimiento contra la madera. Mantenga la sierra firmemente en su lugar para evitar posibles rebotes o deslizamientos (movimiento lateral) de la sierra.
   7. Guíe la sierra usando una presión ligera y no ejerza una fuerza excesiva sobre la sierra. El motor se sobrecargará y puede quemarse. Hará el trabajo mejor y más seguro a la velocidad para la que fue diseñada.
   8. Retire la sierra de un corte con la sierra funcionando a toda velocidad. Detenga la sierra soltando el interruptor de encendido/apagado (2). Asegúrese de que la cadena se haya detenido antes de colocar la sierra.
   9. Siga practicando con trozos de madera en un área de trabajo segura hasta que le coja el truco y pueda serrar con facilidad, utilizando un movimiento fluido y una velocidad de corte constante.

DISPOSITIVOS DE SEGURIDAD ANTIRRETROCESO EN ESTA SIERRA
Esta sierra tiene una cadena de bajo retroceso y una barra guía (Guide Bar) de retroceso reducido. Ambos elementos reducen la posibilidad de retroceso. Sin embargo, el retroceso aún puede ocurrir con esta sierra. Los siguientes pasos reducirán el riesgo de retroceso.

• Use ambas manos para sujetar la sierra mientras la sierra está funcionando. Use un agarre firme. Los pulgares y los dedos deben envolver los mangos de la sierra.
• Mantenga todos los elementos de seguridad en su lugar en la sierra. Asegúrese de que funcionen correctamente.
• No se exceda ni corte por encima de la altura de los hombros.
• Mantenga una base sólida y el equilibrio en todo momento.
• Párese ligeramente al lado izquierdo de la sierra. Esto evita que su cuerpo esté en línea directa con la cadena.
• No permita que la punta de la barra guía toque nada cuando la cadena se esté moviendo.
• Nunca intente cortar dos troncos al mismo tiempo. Corte solo un tronco a la vez.
• No entierre la punta de la barra guía ni intente un corte de inmersión (perforar la madera con la punta de la barra guía).
• Esté atento al desplazamiento de la madera u otras fuerzas que puedan pellizcar la cadena.
• Tenga extrema precaución al volver a entrar en un corte anterior.
• Use solo la cadena de bajo retroceso y la barra guía (9) que se suministraron con esta motosierra.
• Nunca use una cadena desafilada o suelta. Mantenga la cadena afilada con la tensión adecuada.

CÓMO USAR LA SIERRA DE FORMA SEGURA

1. Use la motosierra solo con una base segura.
2. Sujete la motosierra en el lado derecho de su cuerpo. (Ver Fig. I)
3. La cadena (10) debe estar funcionando a toda velocidad antes de que haga contacto con la madera.
4. Use los dientes de tope metálicos (Bumper Spikes) (8) para asegurar la sierra a la madera antes de comenzar a cortar.
5. Use los dientes de tope como punto de apoyo al cortar. (Ver Fig. J)
6. No opere la motosierra con los brazos completamente extendidos, ni intente serrar áreas que sean difíciles de alcanzar, ni se pare en una escalera mientras sierra. (Ver Fig. K) Nunca use la motosierra por encima de la altura de los hombros.

CORTE DE MADERA BAJO TENSIÓN (Ver Fig. L)

Cuando corte una rama que esté bajo tensión, tenga extrema precaución. Esté alerta ante la posibilidad de que la madera retroceda. Cuando se libera la tensión de la madera, la rama podría retroceder y golpear al operador, causando lesiones graves o la muerte.

Cuando asierre troncos apoyados en ambos extremos, comience el corte desde arriba (Y) aproximadamente 1/3 del diámetro en el tronco y luego termine el corte (Z) desde abajo, para evitar el contacto de la motosierra con el suelo. Cuando asierre troncos apoyados en un solo extremo, comience el corte desde abajo (Y) aproximadamente 1/3 del diámetro en el tronco y termine el corte desde arriba (Z) para evitar que el tronco se parta o que la motosierra se atasque.

MANTENIMIENTO DE LA SIERRA

Siga las instrucciones de mantenimiento en este manual. La limpieza adecuada de la sierra y el mantenimiento de la cadena y la barra guía (Guide Bar) pueden reducir las posibilidades de retroceso. Inspeccione y mantenga la sierra después de cada uso. Esto aumentará la vida útil de su sierra.
NOTA: Incluso con un afilado adecuado, el riesgo de retroceso puede aumentar con cada afilado.

MANTENIMIENTO Y ALMACENAMIENTO DE LA MOTOSIERRA

Si es necesario reemplazar el cable de alimentación, esto debe hacerlo el fabricante o su agente para evitar un peligro para la seguridad.

1. Desenchufe la motosierra de la fuente de alimentación
   • Cuando no esté en uso
   • Antes de moverse de un lugar a otro
   • Antes de realizar el mantenimiento
   • Antes de cambiar accesorios o aditamentos, como la cadena de la sierra y el protector
2. Inspeccione la motosierra antes y después de cada uso. Revise la sierra de cerca si el protector u otra pieza se han dañado. Verifique si hay algún daño que pueda afectar la seguridad del operador o el funcionamiento de la sierra. Verifique la alineación o el atascamiento de las piezas móviles. Verifique si hay piezas rotas o dañadas. No use la motosierra si el daño afecta la seguridad o el funcionamiento. Haga que un centro de servicio autorizado repare el daño. Para ubicar un centro de servicio autorizado, visite www.worx.com
3. Mantenga la motosierra con cuidado.
   • Nunca exponga la sierra a la lluvia.
   • Mantenga la cadena afilada, limpia y lubricada para un mejor y más seguro rendimiento.
   • Siga los pasos descritos en este manual para afilar la cadena.
   • Mantenga los mangos secos, limpios y libres de aceite y grasa.
   • Mantenga todos los tornillos y tuercas apretados.
   • Inspeccione el cable de alimentación con frecuencia. Si está dañado, haga que un centro de servicio autorizado lo repare.
   • Nunca transporte la motosierra por el cable de alimentación.
   • Nunca tire del cable de alimentación para desenchufarlo.
   • Mantenga el cable de alimentación alejado del calor, el aceite y los bordes afilados.
   • Inspeccione los cables de extensión con frecuencia y reemplácelos si están dañados.
4. Cuando realice el mantenimiento, use solo piezas de repuesto idénticas.
5. Cuando no esté en uso, siempre guarde la motosierra
   • En un lugar alto o cerrado con llave, fuera del alcance de los niños
   • En un lugar seco

Mantenimiento de la barra
Para maximizar la vida útil de la barra, se recomienda el siguiente mantenimiento de la barra.
Los rieles de la barra que transportan la cadena deben limpiarse antes de guardar la herramienta o si la barra o la cadena parecen estar sucias. Los rieles deben limpiarse cada vez que se retira la cadena.
Gire la barra, el riel superior se convierte en el inferior y el riel inferior se convierte en el superior, aproximadamente cada 5 horas de uso.

Para limpiar los rieles de la barra:

1. Retire la cubierta de la cadena y la barra y la cadena. (consulte la sección MONTAJE)
2. Con un cepillo de alambre, un destornillador o una herramienta similar, retire los residuos de la ranura interior de la barra. (Ver Fig. M)
3. Asegúrese de limpiar a fondo los conductos de aceite

Condiciones que requieren el mantenimiento de la barra guía (Guide Bar) (9):

• La sierra corta hacia un lado o en ángulo.
• La sierra tiene que ser forzada a través del corte.
• Suministro inadecuado de aceite a la barra y la cadena.

Verifique el estado de la barra guía cada vez que se afila la cadena. Una barra guía desgastada dañará la cadena y dificultará el corte.
Después de cada uso, con la unidad desconectada de la fuente de alimentación, limpie todo el aserrín de la barra guía y el orificio del piñón. Cuando la parte superior del riel sea desigual, use una lima plana para restaurar los bordes y lados cuadrados.

Reemplace la barra guía cuando la ranura esté desgastada, la barra guía esté doblada o agrietada, o cuando se produzca un calentamiento excesivo o rebabas en los rieles. Si es necesario el reemplazo, use solo la barra guía especificada para su sierra en la lista de piezas de reparación o en la calcomanía ubicada en la motosierra.

Reemplazo de la barra y la cadena
Reemplace la cadena cuando los cortadores estén demasiado desgastados para afilar o cuando la cadena se detenga. Use solo la cadena de reemplazo indicada en este manual. Siempre incluya un piñón de transmisión (Drive Sprocket) (15) nuevo al reemplazar la cadena. Esto mantendrá la conducción adecuada de la cadena.
Inspeccione la barra guía antes de afilar la cadena. Una barra guía desgastada o dañada no es segura. Una barra guía desgastada o dañada dañará la cadena. También hará que el corte sea más difícil. Ajuste el pestillo de la placa de tensión de la barra (Bar Tensioning Plate) (22) en la nueva barra apretando el tornillo en el sentido de las agujas del reloj. La protuberancia del pestillo (a) debe encajar en el orificio de la barra. (Ver Fig. N)

Afilado de la cadena de la sierra

Desenchufe la motosierra de la fuente de alimentación antes de realizar el mantenimiento. Podrían producirse lesiones graves o la muerte por descarga eléctrica o contacto del cuerpo con la cadena en movimiento.
Los bordes de corte de la cadena son afilados. Use guantes protectores al manipular la cadena. Mantenga la cadena afilada. Su sierra cortará más rápido y con mayor seguridad. Una cadena desafilada causará un desgaste indebido del piñón, la barra guía, la cadena y el motor. Si debe forzar la cadena en la madera y el corte solo crea aserrín con pocas astillas grandes, la cadena está desafilada.

Lubricar el piñón

Use guantes de alta resistencia cuando realice cualquier mantenimiento o servicio a esta herramienta.
Siempre desenchufe la herramienta antes de realizar cualquier servicio o mantenimiento en esta herramienta

NOTA: No es necesario quitar la cadena o la barra al lubricar el piñón

1. Limpie la barra y el piñón
2. Con una pistola de engrase, inserte la punta de la pistola en el orificio de lubricación e inyecte grasa hasta que aparezca en el borde exterior de la punta del piñón. (Ver Fig. O)
3. Para girar el piñón, suelte el tope de la cadena y tire de la cadena con la mano hasta que el lado sin engrasar del piñón esté alineado con el orificio de engrase. Repita el procedimiento de lubricación.

TABLA DE RESOLUCIÓN DE PROBLEMAS

La siguiente tabla ofrece comprobaciones y acciones que puede realizar si su máquina no funciona correctamente. Si estos no identifican/remedian el problema, póngase en contacto con su agente de servicio.

Apague y desenchufe de la red eléctrica antes de investigar la falla.

Síntoma	Causa Posible	Solución
La motosierra no funciona	Sin energía	Comprobar la alimentación
	Enchufe de la red eléctrica defectuoso	Usar otro enchufe
	Cable de extensión dañado	Comprobar el cable, reemplazarlo
	Fusible defectuoso	Reemplazar el fusible
La motosierra funciona intermitentemente	Cable de extensión dañado	Comprobar el cable, reemplazarlo
	Conexión floja	Póngase en contacto con el agente de servicio 1-866-354-WORX (9679)
	Cableado interno defectuoso	Póngase en contacto con el agente de servicio 1-866-354-WORX (9679)
	Interruptor de encendido/apagado defectuoso	Póngase en contacto con el agente de servicio 1-866-354-WORX (9679)
Cadena seca	No hay aceite en el depósito	Rellenar con aceite
	Ventilación en la tapa del llenado de aceite obstruida	Limpiar la tapa
	Paso de aceite obstruido	Limpiar la salida del paso de aceite
La cadena/barra de la cadena se sobrecalienta	No hay aceite en el depósito	Rellenar con aceite
	Ventilación en la tapa del llenado de aceite obstruida	Limpiar la tapa
	Paso de aceite obstruido	Limpiar la salida del paso de aceite
	La cadena está demasiado tensa	Ajustar la tensión de la cadena
	Cadena desafilada	Afilar la cadena o reemplazarla
La motosierra rasga, vibra, no sierra correctamente	Tensión de la cadena demasiado floja	Ajustar la tensión de la cadena
	Cadena desafilada	Afilar la cadena o reemplazarla
	Cadena desgastada	Reemplazar la cadena
	Los dientes de la cadena están orientados en la dirección incorrecta	Volver a montar con la cadena en la dirección correcta

NÚMERO DE LÍNEA DE AYUDA
1-866-354-WORX (9679)

Diseñado en Italia. Fabricado en China

Copyright © 2014, Positec. Todos los derechos reservados. 2GCS04BPK11000A1

Referencias

• Equipos para césped y jardín | Herramientas eléctricas innovadoras | WORX

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la motosierra eléctrica Worx WG305

Idiomas disponibles
