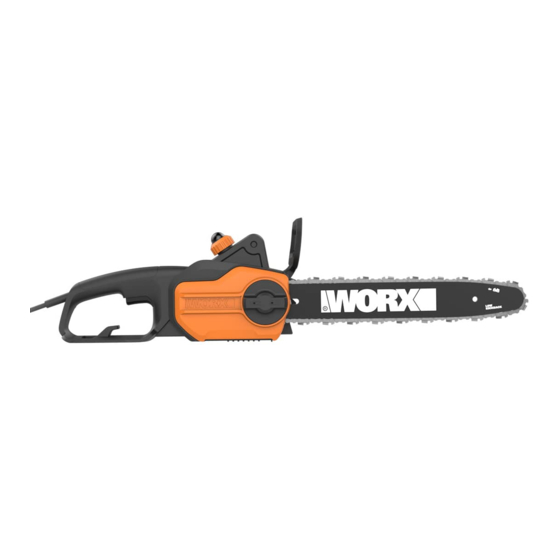

Worx WG305 Elektrikli Testere Kullanım Kılavuzu

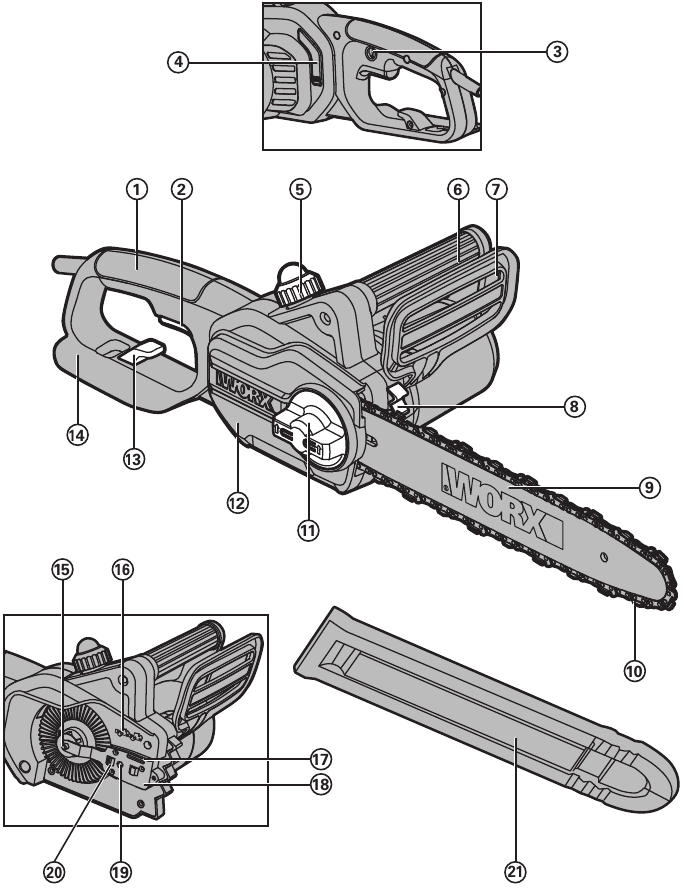

GENEL BAKIŞ

ÇALIŞMA

1. ARKA TUTAMAK
2. AÇMA/KAPAMA DÜĞMESİ
3. KİLİTLEME DÜĞMESİ
4. YAĞ SEVİYESİ PENCERESİ
5. YAĞ DOLUM KAPAĞI
6. ÖN TUTAMAK
7. EL KORUYUCU
8. TAMPON ÇİVİSİ
9. KILAVUZ ÇUBUK
10. ZİNCİR
11. ZİNCİR GERME DÜĞMESİ
12. ZİNCİR KAPAĞI
13. UZATMA KABLOSU TUTUCUSU
14. ARKA EL KORUYUCUSU
15. TAHRİK DİŞLİSİ
16. ZİNCİR YÖNÜ SEMBOLÜ
17. YAĞ ÇIKIŞI
18. ÇUBUK KELEPÇESİ
19. BAĞLANTI ÇUBUĞU CİVATASI
20. ÇUBUK YERLEŞTİRME SEKMELELERİ
21. ÇUBUK VE ZİNCİR SAKLAMA/TAŞIMA KAPAĞI* (WG305)
22. ÇUBUK GERME PLAKASI (Bkz. Şekil A)

* Resimde gösterilen veya açıklanan tüm aksesuarlar standart teslimata dahil değildir.

TEKNİK VERİLER

Voltaj	120V~60Hz
Amper	8Amp
Çubuk uzunluğu	14"
Zincir hızı	28ft/s
Yağ deposu kapasitesi	4.06 ons
Zincir aralığı	3/8"
Zincir bağlantı sayısı	52
Zincir kalınlığı	0.050"
Zincir tipi	ES: 3/8LP.050 52E / QIRUI: A1-52 / KANGXIN: 3/8LP-52
Çubuk tipi	ES: ES140SDEA041 / QIRUI: P014-50SR / KANGXIN: AP14-52-507P
Ağırlık (zincir ve çubuk dahil)	6.6 lbs
Koruma sınıfı	/II

AKSESUARLAR

	WG305	WG305.1
Zincir	1	1
Çubuk	1	1
Taşıma Kapağı	1	1

Yalnızca bu araç için tasarlanmış uygun aksesuarları kullanın. Aksesuar bilgileri ürün ambalajında, bir WORX bayisinde veya www.worx.com adresindeki web sitemizde bulunabilir.

Elektrikli zımparalama, testereyle kesme, taşlama, delme ve diğer inşaat faaliyetleri tarafından oluşturulan bazı tozlar, Kaliforniya eyaletinde kansere, doğum kusurlarına veya diğer üreme sorunlarına neden olduğu bilinen kimyasallar içerir. Bu kimyasallardan bazı örnekler şunlardır:

• Kurşun bazlı boyalardan elde edilen kurşun;
• Tuğla ve çimento ile diğer duvarcılık ürünlerinden elde edilen kristal silika ve
• Kimyasal işlem görmüş keresteden elde edilen arsenik ve krom.
  Bu maruziyetlerden kaynaklanan riskiniz, bu tür işleri ne sıklıkla yaptığınıza bağlı olarak değişir. Bu kimyasallara maruz kalmanızı azaltmak için:
• İyi havalandırılan bir alanda çalışın ve
• Mikroskobik parçacıkları filtrelemek için özel olarak tasarlanmış toz maskeleri gibi onaylı güvenlik ekipmanlarıyla çalışın.
  Bu ürün, Kaliforniya Eyaleti tarafından kansere, doğum kusurlarına ve diğer üreme sorunlarına neden olduğu bilinen kurşun, ftalat veya başka kimyasallar içerebilir. Lütfen kullandıktan sonra ellerinizi yıkayın.

GENEL GÜÇLÜ ALET GÜVENLİK UYARILARI

Tüm güvenlik uyarılarını ve talimatlarını okuyun. Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın.
Uyarılardaki "güçlü alet" terimi, elektrikli (kablolu) güçlü aletinizi veya pille çalışan (kablosuz) güçlü aletinizi ifade eder.

1. ÇALIŞMA ALANI GÜVENLİĞİ
   1. Çalışma alanını temiz ve iyi aydınlatılmış tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
   2. Güçlü aletleri patlayıcı ortamlarda, örneğin yanıcı sıvılar, gazlar veya tozların bulunduğu ortamlarda çalıştırmayın. Güçlü aletler, tozu veya dumanı tutuşturabilecek kıvılcımlar oluşturur.
   3. Güçlü bir aleti çalıştırırken çocukları ve çevredeki kişileri uzak tutun. Dikkat dağılması, kontrolü kaybetmenize neden olabilir.
2. ELEKTRİK GÜVENLİĞİ
   1. Güçlü alet fişleri prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklanmış güçlü aletlerle herhangi bir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır.
   2. Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması durumunda elektrik çarpması riski artar.
   3. Güçlü aletleri yağmura veya ıslak koşullara maruz bırakmayın. Güçlü bir alete su girmesi elektrik çarpması riskini artıracaktır.
   4. Kabloyu kötüye kullanmayın. Kabloyu asla güçlü aleti taşımak, çekmek veya fişini çekmek için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırır.
   5. Güçlü bir aleti açık havada çalıştırırken, dış mekanda kullanıma uygun bir uzatma kablosu kullanın. Dış mekanda kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
   6. Güçlü bir aleti nemli bir yerde çalıştırmak kaçınılmazsa, bir toprak arıza devre kesicisi (GFCI) korumalı besleme kullanın. Bir GFCI'nin kullanılması elektrik çarpması riskini azaltır.
3. KİŞİSEL GÜVENLİK
   1. Uyanık olun, ne yaptığınıza dikkat edin ve güçlü bir aleti çalıştırırken sağduyulu davranın. Yorgunken veya uyuşturucu, alkol veya ilaç etkisi altındayken güçlü bir alet kullanmayın. Güçlü aletleri çalıştırırken bir anlık dikkatsizlik ciddi kişisel yaralanmaya neden olabilir.
   2. Kişisel koruyucu ekipman kullanın. Her zaman göz koruması kullanın. Toz maskesi, kaymaz güvenlik ayakkabıları, baret veya uygun koşullar için kullanılan işitme koruması gibi koruyucu ekipmanlar kişisel yaralanmaları azaltacaktır.
   3. İstem dışı çalıştırmayı önleyin. Güç kaynağına ve/veya pil takımına bağlamadan, aleti kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Parmağınız anahtar üzerindeyken güçlü aletleri taşımak veya anahtarı açık olan güçlü aletlere enerji vermek kazalara davetiye çıkarır.
   4. Güçlü aleti açmadan önce herhangi bir ayarlama anahtarını veya İngiliz anahtarını çıkarın. Güçlü aletin dönen bir parçasına takılı bırakılan bir İngiliz anahtarı veya anahtar kişisel yaralanmaya neden olabilir.
   5. Aşırıya kaçmayın. Her zaman uygun ayak ve dengeyi koruyun. Bu, beklenmedik durumlarda güçlü aletin daha iyi kontrol edilmesini sağlar.
   6. Düzgün giyinin. Bol giysiler veya takılar giymeyin. Saçlarınızı, giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli parçalara takılabilir.
   7. Toz emme ve toplama tesisatlarının bağlantısı için cihazlar sağlanmışsa, bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama kullanımı tozla ilgili tehlikeleri azaltabilir.
4. GÜÇLÜ ALET KULLANIMI VE BAKIMI
   1. Güçlü aleti zorlamayın. Uygulamanız için doğru güçlü aleti kullanın. Doğru güçlü alet, tasarlandığı hızda işi daha iyi ve daha güvenli bir şekilde yapacaktır.
   2. Anahtar açılıp kapanmıyorsa güçlü aleti kullanmayın. Anahtarla kontrol edilemeyen herhangi bir güçlü alet tehlikelidir ve onarılmalıdır.
   3. Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden veya güçlü aletleri saklamadan önce fişi güç kaynağından ve/veya pil takımını güçlü aletten çıkarın. Bu tür önleyici güvenlik önlemleri, güçlü aletin yanlışlıkla çalıştırılması riskini azaltır.
   4. Boşta kalan güçlü aletleri çocukların erişemeyeceği bir yerde saklayın ve güçlü alete veya bu talimatlara aşina olmayan kişilerin güçlü aleti çalıştırmasına izin vermeyin. Güçlü aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
   5. Güçlü aletlerin bakımını yapın. Hareketli parçaların yanlış hizalanması veya bağlanması, parçaların kırılması ve güçlü aletlerin çalışmasını etkileyebilecek diğer herhangi bir durum olup olmadığını kontrol edin. Hasar görmüşse, güçlü aleti kullanmadan önce onarın. Kazaların çoğu, bakımı kötü yapılmış güçlü aletlerden kaynaklanır.
   6. Kesici aletleri keskin ve temiz tutun. Keskin kesme kenarlarına sahip, bakımı düzgün yapılmış kesici aletlerin bağlanma olasılığı daha düşüktür ve kontrol edilmesi daha kolaydır.
   7. Güçlü aleti, aksesuarları ve alet uçlarını vb. bu talimatlara uygun olarak ve özellikle güçlü alet türü için tasarlanmış şekilde, çalışma koşullarını ve yapılacak işi dikkate alarak kullanın. Güçlü aletin amaçlanandan farklı işlemler için kullanılması tehlikeli bir duruma neden olabilir.
5. SERVİS
   1. Güçlü aletinizin servisini yalnızca aynı yedek parçaları kullanan kalifiye bir onarım personeline yaptırın. Bu, güçlü aletin güvenliğinin korunmasını sağlayacaktır.

ZİNCİRLİ TESTERE GÜVENLİK UYARILARI

1. Zincirli testere çalışırken vücudun tüm kısımlarını testere zincirinden uzak tutun. Zincirli testereyi çalıştırmadan önce testere zincirinin hiçbir şeye temas etmediğinden emin olun. Zincirli testereleri çalıştırırken bir anlık dikkatsizlik, giysilerinizin veya vücudunuzun testere zincirine dolanmasına neden olabilir.
2. Zincirli testereyi her zaman sağ eliniz arka tutamakta ve sol eliniz ön tutamakta olacak şekilde tutun. Zincirli testereyi ters el konfigürasyonuyla tutmak kişisel yaralanma riskini artırır ve asla yapılmamalıdır.
3. Güçlü aleti yalnızca yalıtılmış tutma yüzeylerinden tutun, çünkü testere zinciri gizli kablolara veya kendi kablosuna temas edebilir. Canlı bir tele temas eden testere zincirleri, güçlü aletin açıkta kalan metal parçalarını canlı hale getirebilir ve operatöre elektrik çarpmasına neden olabilir.
4. Güvenlik gözlüğü ve işitme koruması kullanın. Baş, eller, bacaklar ve ayaklar için ek koruyucu ekipman önerilir. Yeterli koruyucu giysi, uçan döküntülerden veya testere zinciriyle kazara temastan kaynaklanan kişisel yaralanmaları azaltacaktır.
5. Ağaçta zincirli testere çalıştırmayın. Ağaçta yukarıdayken zincirli testere çalıştırmak kişisel yaralanmaya neden olabilir.
6. Her zaman uygun ayak dayanağını koruyun ve zincirli testereyi yalnızca sabit, güvenli ve düz bir yüzeyde dururken çalıştırın. Merdiven gibi kaygan veya dengesiz yüzeyler, dengenin veya zincirli testerenin kontrolünün kaybedilmesine neden olabilir.
7. Gerilim altında olan bir dalı keserken geri tepmeye karşı dikkatli olun. Ahşap liflerindeki gerilim serbest bırakıldığında, yay yüklü dal operatöre çarpabilir ve/veya zincirli testereyi kontrolden çıkarabilir.
8. Çalı ve fidan keserken çok dikkatli olun. İnce malzeme testere zincirine takılabilir ve size doğru savrulabilir veya dengenizi bozabilir.
9. Zincirli testereyi ön tutamaktan, zincirli testere kapalıyken ve vücudunuzdan uzakta olacak şekilde taşıyın. Zincirli testereyi taşırken veya saklarken her zaman kılavuz çubuk kapağını takın. Zincirli testerenin doğru şekilde kullanılması, hareketli testere zinciriyle kazara temas olasılığını azaltacaktır.
10. Yağlama, zincir germe ve aksesuar değiştirme talimatlarına uyun. Yanlış gerilmiş veya yağlanmış zincir kırılabilir veya geri tepme olasılığını artırabilir.
11. Tutamakları kuru, temiz ve yağ ve gresten arındırılmış tutun. Yağlı, yağlı tutamaklar kaygandır ve kontrol kaybına neden olur.
12. Yalnızca ahşap kesin. Zincirli testereyi amaçlanmayan amaçlar için kullanmayın. Örneğin: zincirli testereyi plastik, duvarcılık veya ahşap olmayan yapı malzemelerini kesmek için kullanmayın. Zincirli testerenin amaçlanandan farklı işlemler için kullanılması tehlikeli bir duruma neden olabilir.

TEPMENİN NEDENLERİ VE OPERATÖRÜN KORUNMASI

Kılavuz çubuğunun burnu veya ucu bir nesneye dokunduğunda veya ahşap kapandığında ve kesimde testere zincirini sıkıştırdığında tepme meydana gelebilir. Bazı durumlarda uç teması, ani bir ters reaksiyona neden olarak kılavuz çubuğunu yukarı ve operatöre doğru geri tepebilir. Testere zincirini kılavuz çubuğunun üst kısmında sıkıştırmak, kılavuz çubuğunu hızla operatöre doğru geri itebilir.
Bu reaksiyonların her ikisi de testerenin kontrolünü kaybetmenize neden olabilir ve bu da ciddi kişisel yaralanmalara yol açabilir. Testerenize yerleşik güvenlik cihazlarına kesinlikle güvenmeyin. Bir motorlu testere kullanıcısı olarak, kesme işlerinizin kazasız veya yaralanmasız kalmasını sağlamak için çeşitli adımlar atmanız gerekir.
Tepme, aletin yanlış kullanımının ve/veya yanlış çalıştırma prosedürlerinin veya koşullarının bir sonucudur ve aşağıda verilen uygun önlemler alınarak önlenebilir:

• Motorlu testere saplarını başparmaklarınız ve parmaklarınızla sıkıca kavrayın, her iki elinizle testereyi tutun ve vücudunuzu ve kolunuzu tepme kuvvetlerine karşı koymanızı sağlayacak şekilde konumlandırın. Uygun önlemler alınırsa, tepme kuvvetleri operatör tarafından kontrol edilebilir. Motorlu testereyi bırakmayın.
• Uzanmayın ve omuz yüksekliğinin üzerinde kesim yapmayın. Bu, istenmeyen uç temasını önlemeye yardımcı olur ve beklenmedik durumlarda motorlu testerenin daha iyi kontrol edilmesini sağlar.
• Yalnızca üretici tarafından belirtilen yedek çubukları ve zincirleri kullanın. Yanlış yedek çubuklar ve zincirler, zincir kırılmasına ve/veya tepmeye neden olabilir.
• Testere zinciri için üreticinin bileme ve bakım talimatlarına uyun. Derinlik ölçer yüksekliğinin azaltılması, tepmenin artmasına neden olabilir.

UZATMA KABLOSU İÇİN GÜVENLİK KURALLARI

Uzatma kablonuzun iyi durumda olduğundan emin olun. Bir uzatma kablosu kullanırken, ürününüzün çekeceği akımı taşıyacak kadar ağır olduğundan emin olun. Küçük boyutlu bir uzatma kablosu, hat voltajında düşüşe neden olarak güç kaybına ve aşırı ısınmaya neden olur. Tablo 1, kablo uzunluğuna ve isim plakası amper değerine bağlı olarak kullanılması gereken doğru boyutu göstermektedir. Şüpheniz varsa, bir sonraki daha kalın ölçüyü kullanın. Ölçü numarası ne kadar küçük olursa, kablo o kadar kalın olur. Çalışma sırasında cihaz kablosunun uzatma kablosundan ayrılma riskini azaltmak için:

1. Şekil 1'de gösterildiği gibi bir düğüm atın; veya
2. Bu kılavuzda açıklanan fiş-priz tutma kayışlarından veya konektörlerinden birini kullanın.

Tablo 1 Uzatma kabloları için minimum ölçü

Volt	Kablo toplam uzunluğu (feet)
120V	25	50	100	150
240V	50	100	200	300
Amper değeri fazla değil fazla	AWG
0-6	18	16	16	12
6-10	18	16	14	12
10-12	16	16	14	12
12-16	14	12	Tavsiye edilmez

NOT: Tablonun yalnızca geçerli kısımlarının dahil edilmesi gerekir. Örneğin, 120 voltluk bir ürünün 240 voltluk başlığı içermesi gerekmez.

Şekil 1
UZATMA KABLOSUNU SABİTLEME YÖNTEMİ


(A) KABLOYU GÖSTERİLDİĞİ GİBİ BAĞLAYIN

(B) FİŞ VE PRİZİ BAĞLAYIN

TEMEL AĞAÇ KESME, DAL BUDAMA VE ENLEMESİNE KESME İÇİN UYGUN TEKNİKLERLE İLGİLİ TALİMATLAR

1. Ağaç kesme
   Kesme ve ağaç kesme işlemleri aynı anda iki veya daha fazla kişi tarafından gerçekleştiriliyorsa, ağaç kesme işlemleri, kesme işleminden kesilen ağacın yüksekliğinin en az iki katı kadar bir mesafeyle ayrılmalıdır. Ağaçlar, herhangi bir kişiyi tehlikeye atacak, herhangi bir elektrik hattına çarpacak veya herhangi bir mal hasarına neden olacak şekilde kesilmemelidir. Ağaç herhangi bir elektrik hattıyla temas ederse, şirket derhal bilgilendirilmelidir.
   Motorlu testere operatörü, ağaç kesildikten sonra yokuş aşağı yuvarlanma veya kayma olasılığı olduğundan, arazinin yokuş yukarı tarafında kalmalıdır. Kesimlere başlamadan önce bir kaçış yolu planlanmalı ve gerektiği gibi temizlenmelidir. Kaçış yolu, Şekil I'de gösterildiği gibi, beklenen düşme hattının arkasına ve çapraz olarak uzanmalıdır. Ağaç kesmeye başlamadan önce, ağacın doğal eğimini, daha büyük dalların yerini ve ağacın hangi yöne düşeceğini değerlendirmek için rüzgar yönünü göz önünde bulundurun.
   Ağaçtan toprak, taş, gevşek kabuk, çivi, zımba ve teli temizleyin.
2. Çentik açma

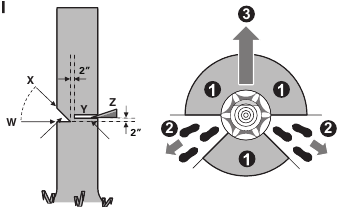

   Şekil I'de gösterildiği gibi, çentiği ağacın çapının 1/3'ü kadar, düşme yönüne dik olarak açın. Önce alttaki yatay çentik kesimini yapın. Bu, ikinci çentik açılırken testere zincirinin veya kılavuz çubuğunun sıkışmasını önlemeye yardımcı olacaktır.
3. Ağaç kesme arka kesimi
   Şekil I'de gösterildiği gibi, ağaç kesme arka kesimini yatay çentik kesiminden en az 50 mm daha yüksekte yapın. Ağaç kesme arka kesimini yatay çentik kesimine paralel tutun. Ağaç kesme arka kesimini, menteşe görevi görecek kadar ahşap bırakacak şekilde yapın. Menteşe ahşabı, ağacın bükülmesini ve yanlış yönde düşmesini önler. Menteşeden kesmeyin. Ağaç kesme menteşeye yaklaştıkça, ağaç düşmeye başlamalıdır. Ağacın istenen yönde düşmeme veya geriye doğru sallanıp testere zincirini bağlama olasılığı varsa, ağaç kesme arka kesimi tamamlanmadan kesmeyi durdurun ve kesimi açmak ve ağacı istenen düşme hattı boyunca düşürmek için ahşap, plastik veya alüminyumdan yapılmış takozlar kullanın. Ağaç düşmeye başladığında, motorlu testereyi kesimden çıkarın, motoru durdurun, motorlu testereyi yere koyun, ardından planlanan geri çekilme yolunu kullanın. Yukarıdan düşen dallara karşı dikkatli olun ve yere sağlam basın.

4. Ağaç budama
   Dal budama, düşmüş bir ağaçtan dalların çıkarılmasıdır. Dal budama yaparken, kütüğü yerden desteklemek için daha büyük alt dalları bırakın. Şekil II'de gösterildiği gibi, küçük dalları tek bir kesimde çıkarın. Gerginlik altındaki dallar, motorlu testerenin bağlanmasını önlemek için aşağıdan yukarıya doğru kesilmelidir.

5. Kütük kesme
   Kütük kesme, bir kütüğü uzunluklara ayırmaktır. Ayaklarınızın sağlam olduğundan ve ağırlığınızın her iki ayağınıza eşit olarak dağıldığından emin olmak önemlidir. Mümkün olduğunda, kütük dallar, kütükler veya takozlar kullanılarak kaldırılmalı ve desteklenmelidir. Kolay kesim için basit talimatları izleyin.

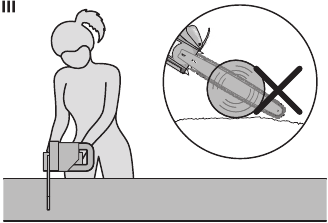

   Kütük, Şekil III'te gösterildiği gibi tüm uzunluğu boyunca desteklendiğinde, üstten kesilir (üstten kesme).

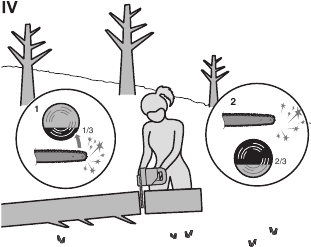

   Kütük, Şekil IV'te gösterildiği gibi bir ucundan desteklendiğinde, çapın 1/3'ü alttan kesilir (alttan kesme). Ardından ilk kesimle buluşmak için üstten keserek bitirme kesimini yapın.

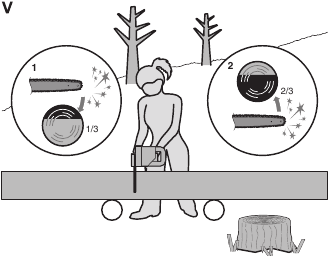

   Kütük, Şekil V'te gösterildiği gibi her iki ucundan desteklendiğinde, çapın 1/3'ü üstten kesilir (üstten kesme). Ardından ilk kesimle buluşmak için alttaki 2/3'ü alttan keserek bitirme kesimini yapın.

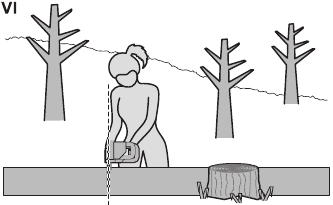

   Bir yamaçta kütük keserken, Şekil VI'da gösterildiği gibi daima kütüğün yokuş yukarı tarafında durun. Yaralanma riskini azaltmak için, kullanıcı tam kontrolü sağlamak için kesme basıncını kesimin sonuna doğru motorlu testere saplarındaki tutuşunuzu gevşetmeden bırakmalıdır. Zincirin yere temas etmesine izin vermeyin. Kesimi tamamladıktan sonra, motorlu testereyi hareket ettirmeden önce testere zincirinin durmasını bekleyin. Ağaçtan ağaca geçmeden önce daima motoru durdurun.


SEMBOLLER

Yaralanma riskini azaltmak için, kullanıcı talimat kılavuzunu okumalıdır.
Kulak koruyucu takın
Göz koruyucu takın
Toz maskesi takın
Çift yalıtım
Yağmura maruz bırakmayın
Kablo hasar görürse veya kesilirse fişi derhal prizden çekin.
Kılavuz çubuğu ucunun herhangi bir nesneyle temasından kaçınılmalıdır.
Uç teması, kılavuz çubuğunun aniden yukarı ve geri hareket etmesine neden olabilir ve bu da ciddi yaralanmalara neden olabilir.
Motorlu testereyi kullanırken daima iki elinizi kullanın.

MONTAJ

Motorlu testereyi tamamen monte etmeden güç kaynağına bağlamayın. Zinciri tutarken daima eldiven kullanın.

ZİNCİR VE KILAVUZ ÇUBUĞU MONTAJI

1. Tüm parçaları dikkatlice ambalajından çıkarın.
2. Motorlu testereyi sağlam, düz bir yüzeye yerleştirin.
3. Yalnızca Kılavuz Çubuğu için tasarlanmış orijinal WORX zincirlerini kullanın.
4. Zinciri (10) Kılavuz Çubuğu (9) etrafındaki yuvaya kaydırın. Testere gövdesinde bulunan Zincir Yönü Sembolü (16) ile karşılaştırarak Zincirin doğru çalışma yönünde olduğundan emin olun. Çubuk Gerdirme Plakasının (22) dışa baktığından emin olun. (Bkz. Şek. A)
5. Zinciri Tahrik Dişlisine (15) takın, böylece Sabitleme Çubuğu Cıvatası (19) ve Çubuk Kelepçesi (18) üzerindeki iki Çubuk Yerleştirme Tırnağı (20) Kılavuz Çubuğu (9) üzerindeki açıklığın kama yuvasına girsin. (Bkz. Şek. B)
6. Tüm parçaların düzgün şekilde yerleşip yerleşmediğini kontrol edin. (Bkz. Şek. C)
   NOT: Zincir serbestçe dönmeli ve kıvrılmamalıdır.
7. Zincir Kapağını (12) takın ve Zincir Gerdirme Düğmesini (11) saat yönünde sıkılaşana kadar çevirerek Zincir Kapağını sıkın. (Bkz. Şek. D)

Zincir henüz gerdirilmedi. Zincirin gerdirilmesi "ZİNCİRİN GERDİRİLMESİ" altında açıklandığı gibi uygulanır. Zincirin şimdi düzgün şekilde gerdirildiğinden emin olmak için incelenmesi gerekiyor.

ZİNCİRİN GERDİRİLMESİ (Bkz. Şek. E)
NOT: Yeni testere zincirleri esneyecektir. İlk kullanıldığında zincir gerginliğini sık sık kontrol edin ve Zincir (10) Kılavuz Çubuğu (9) etrafında gevşediğinde sıkın.

• Testere zinciri gerginliğini ayarlamadan önce motorlu testerenin fişini güç kaynağından çekin.
• Zincir üzerindeki kesme kenarları keskindir. Zinciri tutarken koruyucu eldivenler kullanın.
• Daima uygun zincir gerginliğini koruyun. Gevşek bir zincir, tepme riskini artıracaktır. Gevşek bir zincir, kılavuz çubuğu yuvasından atlayabilir. Bu, operatörü yaralayabilir ve zincire zarar verebilir. Gevşek bir zincir, zincirin, çubuğun ve dişlinin hızla aşınmasına neden olur.

1. Motorlu testereyi uygun herhangi bir düz yüzeye yerleştirin.
2. Zincir Gerdirme Düğmesini (11) elle sıkılana kadar saat yönünde çevirin. Zincir Gerdirme Düğmesi sıkılırken gerginlik otomatik olarak ayarlanır. Mandal mekanizması, zincir gerginliğinin gevşemesini önler.
3. Otomatik Zincir Gerdirme Düğmesi tarafından ayarlanan gerginliği iki kez kontrol edin. Doğru zincir gerginliğine, Zincir (10) merkezde Kılavuz Çubuğundan (9) yaklaşık 0,12–0,24" (3-6 mm) kaldırıldığında ulaşılır. Bu, zinciri makinenin ağırlığına karşı kaldırmak için bir el kullanılarak yapılmalıdır.
4. Zincir kullanımdan dolayı esneyecek ve uygun gerginliğini kaybedecektir. Düğmeyi saat yönünün tersine (3x) çevirmek, zincir kapağını sabitlemek ve zinciri yeniden germek için yukarıda listelenen 1 - 3 adımlarını tekrarlamanız yeterlidir.

YAĞLAMA

Zincirli testere yağ ile dolu olarak tedarik edilmez. Kullanmadan önce yağ ile doldurulması şarttır. Üründe ciddi hasara yol açacağından, zincirli testereyi asla zincir yağı olmadan veya yağ deposu boş seviyedeyken çalıştırmayın.

Yağ deposunu doldurma:

1. Zincirli testereyi, Yağ Dolum Kapağı (5) yukarı bakacak şekilde uygun bir yüzeye yerleştirin.
2. Yağ Dolum Kapağı etrafındaki alanı bir bezle temizleyin ve kapağı saat yönünün tersine çevirerek açın.
3. Depo dolana kadar kılavuz ve zincir yağı ekleyin.
4. Yağ deposuna kir veya kalıntı girmesini önleyin, Yağ Dolum Kapağını yerine takın ve elle sıkılana kadar saat yönünde çevirerek sıkın.

Yağ deposunun havalandırılmasına izin vermek için, yağ sızıntısını önlemek amacıyla Yağ Dolum Kapağı ile süzgeç arasında küçük havalandırma kanalları sağlanmıştır, makinenin kullanılmadığı zamanlarda yatay konumda (Yağ Dolum Kapağı (5) yukarıda) bırakıldığından emin olun. Zincirli testereye zarar vermemek için yalnızca önerilen yağı (ISO VG32) kullanmak önemlidir. Asla geri dönüştürülmüş/eski yağ kullanmayın. Onaylanmamış yağ kullanılması garantiyi geçersiz kılar.

Zinciri yağlama
Testereyi kullanmadan önce daima yağ seviyesini kontrol edin. Testere çalışırken yağ sistemini çalıştırmaya çalışmayın. Zinciri yağlamak için Yağ Dolum Kapağına (5) basın. Yağ, Kılavuz Çubuğa (9) ve zincire akacaktır. Her kesimden önce Yağ Dolum Kapağına en az bir kez basın. (Bkz. Şekil F)

ÇALIŞTIRMA

1. AÇMA VE KAPATMA (Bkz. Şekil G)
   DİKKAT: Voltaj ve akım beslemesini kontrol edin: Voltaj ve akım beslemesi, ürün plakasındaki değerlere uygun olmalıdır.
   Aleti açmak için, Kilitleme Düğmesine (3) basın, ardından Açma/Kapama Düğmesine (2) tamamen basın ve bu konumda tutun. Kilitleme Düğmesi şimdi serbest bırakılabilir.
   Kapatmak için, Açma/Kapama Düğmesini bırakın.
2. KESME

   Yağ deposu dolu mu? Çalıştırmadan önce ve çalışma sırasında düzenli olarak Yağ Seviyesi Penceresini (4) kontrol edin. Yağ seviyesi düşük olduğunda yağı tekrar doldurun. Tam dolu bir yağ deposu, testere yoğunluğuna ve duruşlara bağlı olarak yaklaşık 12 dakika dayanır. (Bkz. Şekil H1) Yakın zamanda değiştirilen zincir gerginliğini çalışma sırasında yaklaşık her 10 dakikada bir kontrol edin."
   1. Testereyi uzatma kablosuna bağlayın. Uzatma kablosunu güç kaynağına bağlayın. (Bkz. Şekil H2)
   2. Kesilecek kütük parçasının yerde durmadığından emin olun. Bu, zincirin (10) kütüğü keserken yere temas etmesini önleyecektir. Zincirin hareket halindeyken yere temas etmesi tehlikelidir ve zinciri köreltecektir.
   3. Testereyi tutmak için her iki elinizi de kullanın. Ön Sapı (6) tutmak için daima sol elinizi ve Arka Sapı (1) tutmak için sağ elinizi kullanın. Sıkı bir şekilde tutun. Başparmaklar ve parmaklar testere saplarının etrafını sarmalıdır. (Bkz. Şekil H3)
   4. Ayaklarınızın sağlam olduğundan emin olun. Omuz genişliğinde ayaklarınızı birbirinden ayırın. Ağırlığınızı her iki ayağınıza eşit olarak dağıtın.
   5. Kesmeye hazır olduğunuzda, sağ başparmağınızla Kilitleme Düğmesini (3) tamamen içeri itin ve tetiği sıkın. Bu, testereyi açacaktır. Tetiği bırakmak testereyi kapatacaktır. Kesmeye başlamadan önce testerenin tam hızda çalıştığından emin olun.
   6. Kesmeye başlarken, hareketli zinciri yavaşça ahşaba doğru yerleştirin. Testerenin olası sekmesini veya kaymasını (yana doğru hareketini) önlemek için testereyi sıkıca yerinde tutun.
   7. Hafif basınç uygulayarak testereye kılavuzluk edin ve testereye aşırı güç uygulamayın. Motor aşırı yüklenecek ve yanabilir. Amaçlandığı hızda daha iyi ve daha güvenli bir şekilde işini yapacaktır.
   8. Testereyi tam hızda çalışırken bir kesikten çıkarın. Açma/Kapama Düğmesini (2) bırakarak testereyi durdurun. Testereyi yere koymadan önce zincirin durduğundan emin olun.
   9. Akıcı bir hareket ve sabit bir kesme hızı kullanarak işin püf noktasını öğrenene ve kolaylıkla testere yapana kadar güvenli bir çalışma alanında hurda kütükler üzerinde pratik yapmaya devam edin.

BU TESTEREDE GERİ TEPME GÜVENLİK CİHAZLARI
Bu testere, düşük geri tepmeli bir zincire ve azaltılmış geri tepmeli Kılavuz Çubuğa sahiptir. Her iki öğe de geri tepme olasılığını azaltır. Ancak, bu testerede yine de geri tepme meydana gelebilir. Aşağıdaki adımlar geri tepme riskini azaltacaktır.

• Testere çalışırken testereyi tutmak için her iki elinizi de kullanın. Sıkı bir şekilde tutun. Başparmaklar ve parmaklar testere saplarının etrafını sarmalıdır.
• Testeredeki tüm güvenlik öğelerini yerinde tutun. Düzgün çalıştıklarından emin olun.
• Omuz yüksekliğinin üzerine uzanmayın veya kesmeyin.
• Her zaman sağlam bir şekilde yere basın ve dengenizi koruyun.
• Testerenin sol tarafında hafifçe durun. Bu, vücudunuzun zincirle doğrudan aynı hizada olmasını önler.
• Zincir hareket halindeyken Kılavuz Çubuğu burnunun herhangi bir şeye dokunmasına izin vermeyin.
• Asla aynı anda iki kütüğü kesmeye çalışmayın. Sadece bir kütüğü kesin.
• Kılavuz Çubuğu burnunu gömmeyin veya dalma kesimi yapmaya çalışmayın (Kılavuz Çubuğu burnunu kullanarak ahşaba delik açma).
• Zinciri sıkıştırabilecek ahşabın kaymasına veya diğer kuvvetlere karşı dikkatli olun.
• Önceki bir kesime yeniden girerken son derece dikkatli olun.
• Yalnızca bu zincirli testereyle birlikte verilen düşük geri tepmeli zinciri ve Kılavuz Çubuğu (9) kullanın.
• Asla körelmiş veya gevşek bir zincir kullanmayın. Zinciri uygun gerginlikle keskin tutun.

TESTEREYİ GÜVENLİ BİR ŞEKİLDE NASIL KULLANIRSINIZ

1. Zincirli testereyi yalnızca güvenli bir şekilde yere basarak kullanın.
2. Zincirli testereyi vücudunuzun sağ tarafında tutun. (Bkz. Şekil I)
3. Zincir (10), ahşapla temas etmeden önce tam hızda çalışıyor olmalıdır.
4. Kesmeye başlamadan önce testereyi ahşaba sabitlemek için metal Tampon Çivilerini (8) kullanın.
5. Kesme sırasında bir kaldıraç noktası olarak Tampon Çivilerini kullanın. (Bkz. Şekil J)
6. Zincirli testereyi kollarınız tamamen uzatılmış halde çalıştırmayın veya ulaşılması zor alanları kesmeye çalışmayın veya testere yaparken bir merdivenin üzerinde durmayın. (Bkz. Şekil K) Zincirli testereyi asla omuz yüksekliğinin üzerinde kullanmayın.

GERİLİM ALTINDAKİ AHŞABI KESME (Bkz. Şekil L)

Gerilim altında olan bir dalı keserken, son derece dikkatli olun. Ahşabın geri sıçramasına karşı dikkatli olun. Ahşap gerilimi serbest bırakıldığında, dal geri sıçrayabilir ve operatöre çarparak ciddi yaralanmaya veya ölüme neden olabilir.

Her iki ucundan desteklenen kütükleri testereyle keserken, zincirli testerenin yere temasını önlemek için kesmeye kütüğün çapının yaklaşık 1/3'ü kadar yukarıdan (Y) başlayın ve ardından kesmeyi (Z) aşağıdan bitirin. Yalnızca bir ucundan desteklenen kütükleri testereyle keserken, kütüğün yarılmasını veya zincirli testerenin sıkışmasını önlemek için kesmeye kütüğün çapının yaklaşık 1/3'ü kadar aşağıdan (Y) başlayın ve kesmeyi yukarıdan (Z) bitirin.

TESTERE BAKIMI

Bu kılavuzdaki bakım talimatlarına uyun. Testerenin ve zincirin düzgün şekilde temizlenmesi ve Kılavuz Çubuğu bakımı geri tepme olasılığını azaltabilir. Her kullanımdan sonra testereyi inceleyin ve bakımını yapın. Bu, testerenizin hizmet ömrünü artıracaktır.
NOT: Düzgün bileme ile bile, her bileme ile geri tepme riski artabilir.

ZİNCİRLİ TESTERENİN BAKIMI VE SAKLANMASI

Besleme kablosunun değiştirilmesi gerekirse, güvenlik tehlikesini önlemek için bu işlemin üretici veya yetkili servisi tarafından yapılması gerekir.

1. Zincirli testereyi güç kaynağından çıkarın
   • Kullanılmadığında
   • Bir yerden başka bir yere taşımadan önce
   • Servis yapmadan önce
   • Testere zinciri ve koruyucu gibi aksesuarları veya ek parçaları değiştirmeden önce
2. Her kullanımdan önce ve sonra zincirli testereyi inceleyin. Koruyucu veya başka bir parça hasar görmüşse testereyi yakından kontrol edin. Operatörün güvenliğini veya testerenin çalışmasını etkileyebilecek herhangi bir hasar olup olmadığını kontrol edin. Hareketli parçaların hizalanmasını veya sıkışmasını kontrol edin. Kırık veya hasarlı parçaları kontrol edin. Hasar güvenliği veya çalışmayı etkiliyorsa zincirli testereyi kullanmayın. Hasarı yetkili bir servis merkezinde onartın. Yetkili bir servis merkezi bulmak için www.worx.com adresini ziyaret edin.
3. Zincirli testerenin bakımını özenle yapın.
   • Testereyi asla yağmura maruz bırakmayın.
   • Daha iyi ve daha güvenli performans için zinciri keskin, temiz ve yağlı tutun.
   • Zinciri bilemek için bu kılavuzda belirtilen adımları izleyin.
   • Sapları kuru, temiz ve yağdan ve gresten arındırılmış tutun.
   • Tüm vida ve somunları sıkı tutun.
   • Güç kablosunu sık sık inceleyin. Hasar görmüşse, yetkili bir servis merkezinde onartın.
   • Zincirli testereyi asla güç kablosundan tutarak taşımayın.
   • Fişi çıkarmak için asla güç kablosunu çekmeyin.
   • Güç kablosunu ısıdan, yağdan ve keskin kenarlardan uzak tutun.
   • Uzatma kablolarını sık sık inceleyin ve hasar görmüşse değiştirin.
4. Servis yaparken, yalnızca aynı yedek parçaları kullanın.
5. Kullanılmadığında, zincirli testereyi daima saklayın
   • Yüksek veya kilitli bir yerde, çocukların erişemeyeceği bir yerde
   • Kuru bir yerde

Çubuk Bakımı
Çubuk ömrünü en üst düzeye çıkarmak için aşağıdaki çubuk bakımı önerilir.
Zinciri taşıyan çubuk rayları, aleti saklamadan önce veya çubuk veya zincir kirli görünüyorsa temizlenmelidir. Zincir her çıkarıldığında raylar temizlenmelidir.
Çubuğu yaklaşık her 5 saatlik kullanımda ters çevirin, üst ray alt ve alt ray üst olur.

Çubuk raylarını temizlemek için:

1. Zincir kapağını ve çubuğu ve zinciri çıkarın. (ASSEMBLY bölümüne bakın)
2. Bir tel fırça, tornavida veya benzeri bir alet kullanarak, çubuğun iç oluğundaki kalıntıları temizleyin. (Bkz. Şekil M)
3. Yağ geçişlerini iyice temizlediğinizden emin olun

Kılavuz Çubuğu (9) bakımı gerektiren koşullar:

• Testere bir tarafa veya açılı keser.
• Testere kesme boyunca zorlanmalıdır.
• Çubuğa ve zincire yetersiz yağ beslemesi.

Zincir her bilendiğinde Kılavuz Çubuğunun durumunu kontrol edin. Aşınmış bir Kılavuz Çubuğu zincire zarar verir ve kesmeyi zorlaştırır.

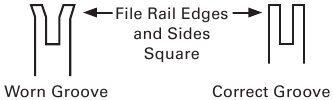

Her kullanımdan sonra, ünite güç kaynağından ayrılmışken, Kılavuz Çubuğundan ve dişli deliğinden tüm talaşları temizleyin. Ray üstü düzensiz olduğunda, kare kenarları ve kenarları geri yüklemek için düz bir eğe kullanın.

Oluk aşındığında, Kılavuz Çubuğu büküldüğünde veya çatladığında veya rayların aşırı ısınması veya çapaklanması meydana geldiğinde Kılavuz Çubuğunu değiştirin. Değiştirme gerekliyse, yalnızca onarım parçaları listesinde veya zincirli testere üzerinde bulunan etikette testereniz için belirtilen Kılavuz Çubuğunu kullanın.

Çubuk ve Zinciri Değiştirme
Kesiciler bilenmek için çok aşındığında veya zincir durduğunda zinciri değiştirin. Yalnızca bu kılavuzda belirtilen yedek zinciri kullanın. Zinciri değiştirirken daima yeni Tahrik Dişlisini (15) ekleyin. Bu, zincirin düzgün şekilde sürülmesini sağlayacaktır.
Zinciri bilemeden önce Kılavuz Çubuğunu inceleyin. Aşınmış veya hasarlı bir Kılavuz Çubuğu güvenli değildir. Aşınmış veya hasarlı bir Kılavuz Çubuğu zincire zarar verir. Ayrıca kesmeyi de zorlaştıracaktır. Vidayı saat yönünde sıkarak Çubuk Gerdirme Plakasını (22) yeni çubuğa takın. Çıkıntı (a) çubuk deliğine takılmalıdır. (Bkz. Şekil N)

Testere Zincirini Bileme

Servis yapmadan önce zincirli testereyi güç kaynağından çıkarın. Elektrik çarpması veya hareketli zincirle vücut teması nedeniyle ciddi yaralanma veya ölüm meydana gelebilir.
Zincir üzerindeki kesme kenarları keskindir. Zinciri tutarken koruyucu eldivenler kullanın. Zinciri keskin tutun. Testereniz daha hızlı ve daha güvenli kesecektir. Körelmiş bir zincir, dişli, Kılavuz Çubuğu, zincir ve motorun aşırı aşınmasına neden olur. Zinciri ahşaba zorlamanız gerekiyorsa ve kesme yalnızca birkaç büyük talaşla birlikte talaş oluşturuyorsa, zincir körelmiştir.

Dişliyi Yağlayın

Bu alete herhangi bir bakım veya servis işlemi yaparken ağır hizmet tipi eldivenler giyin.
Bu alete herhangi bir servis veya bakım işlemi yapmadan önce daima aletin fişini çekin

NOT: Dişliyi yağlarken zinciri veya çubuğu çıkarmak gerekli değildir

1. Çubuğu ve dişliyi temizleyin
2. Bir gres tabancası kullanarak, tabancanın ucunu yağlama deliğine sokun ve dişli ucunun dış kenarında görünene kadar gres enjekte edin. (Bkz. Şekil O)
3. Dişliyi döndürmek için zincir durdurucuyu serbest bırakın ve dişlinin yağlanmamış tarafı gres deliğiyle aynı hizaya gelene kadar zinciri elle çekin. Yağlama prosedürünü tekrarlayın.

ARIZA GİDERME TABLOSU

Aşağıdaki tablo, makinenizin doğru çalışmaması durumunda gerçekleştirebileceğiniz kontrolleri ve işlemleri vermektedir. Bunlar sorunu tanımlamaz/gidermezse, servis temsilcinizle iletişime geçin.

Arızayı araştırmadan önce şalteri kapatın ve fişi prizden çekin.

Belirti	Olası Neden	Çözüm
Zincirli testere çalışmıyor	Güç yok	Gücü kontrol edin
	Priz arızalı	Başka bir priz kullanın
	Uzatma kablosu hasarlı	Kabloyu kontrol edin, değiştirin
	Sigorta arızalı	Sigortayı değiştirin
Zincirli testere aralıklı olarak çalışıyor	Uzatma kablosu hasarlı	Kabloyu kontrol edin, değiştirin
	Gevşek bağlantı	Servis temsilcisiyle iletişime geçin 1-866-354-WORX (9679)
	İç kablolama arızalı	Servis temsilcisiyle iletişime geçin 1-866-354-WORX (9679)
	Açma/Kapama anahtarı arızalı	Servis temsilcisiyle iletişime geçin 1-866-354-WORX (9679)
Kuru zincir	Haznede yağ yok	Yağı doldurun
	Yağ doldurma kapağındaki havalandırma deliği tıkalı	Kapağı temizleyin
	Yağ geçişi tıkalı	Yağ geçişi çıkışını temizleyin
Zincir/zincir çubuğu aşırı ısınıyor	Haznede yağ yok	Yağı doldurun
	Yağ doldurma kapağındaki havalandırma deliği tıkalı	Kapağı temizleyin
	Yağ geçişi tıkalı	Yağ geçişi çıkışını temizleyin
	Zincir aşırı gerilmiş	Zincir gerginliğini ayarlayın
	Donuk zincir	Zinciri bileyin veya değiştirin
Zincirli testere yırtıyor, titriyor, düzgün kesmiyor	Zincir gerginliği çok gevşek	Zincir gerginliğini ayarlayın
	Donuk zincir	Zinciri bileyin veya değiştirin
	Zincir aşınmış	Zinciri değiştirin
	Zincir dişleri yanlış yöne bakıyor	Zinciri doğru yönde yeniden monte edin

YARDIM HATTI NUMARASI
1-866-354-WORX (9679)

İtalya'da tasarlanmıştır. Çin'de üretilmiştir

Telif Hakkı © 2014, Positec. Tüm Hakları Saklıdır. 2GCS04BPK11000A1

Referanslar

• Çim ve Bahçe Ekipmanları | Yenilikçi Elektrikli El Aletleri | WORX

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Worx WG305 Elektrikli Testere Kullanım Kılavuzu indir

Mevcut diller
