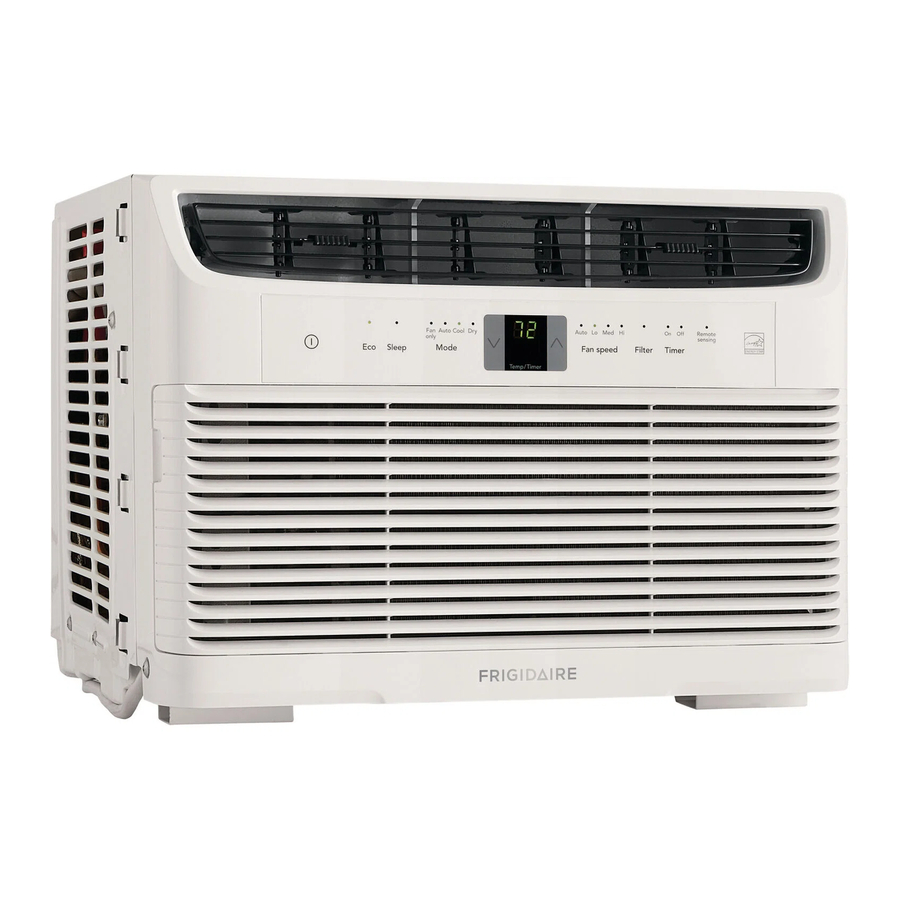

Frigidaire FFRE053WAE - 5,000 BTU aknapealne kliimaseadme kasutusjuhend

Sisu

1 PAKENDAMINE JA NORMAALSED HELID
- 1.1 Pakendamine
- 1.2 Normaalsed helid
2 KLIIMASEADME FUNKTSIOONID
- 2.1 ELEKTROONILINE JUHTIMINE
- 2.2 KAUGJUHTIMISPULT
3 KASUTUSJUHEND
4 HOOLDUS JA PUHASTAMINE & ENERGIASÄÄSTU IDEED
5 ENNE HELISTAMIST
6 Laadi alla juhend
7 Teistes keeltes

PAKENDAMINE JA NORMAALSED HELID

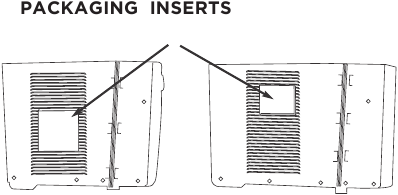

Pakendamine

Eemaldage kogu pakend karbi seest, koos kõikide küljeluukidesse paigutatud vahetükkidega.

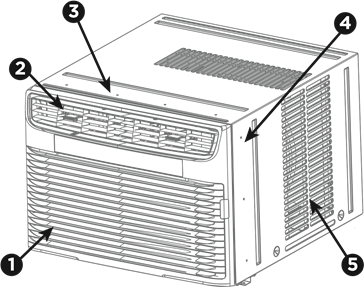

Normaalsed helid

Kurin/Sihin
"Kurin või sihin" heli võib olla kuulda, kuna külmutusagens läbib normaalse töö ajal aurustit.
Õhu liikumise heli
Seadme esiküljel võite kuulda ventilaatori poolt liigutatava õhu liikumise heli.
Kõrge sagedusega sädin
Tänapäeva kõrge efektiivsusega kompressoritel võib jahutustsükli ajal olla kõrge sagedusega sädin.
Vibratsioon
Seade võib vibreerida ja tekitada müra halva seina või akna konstruktsiooni või vale paigaldamise tõttu.
Piiksumine või sahin
Veepiisad, mis normaalse töö ajal kondensaatorit tabavad, võivad põhjustada "piiksumise või sahin" helisid.
Märkus: Ärge proovige põhjaalusel auke puurida, et normaalseid helisid kõrvaldada, vastasel juhul tühistatakse garantii.

KLIIMASEADME FUNKTSIOONID

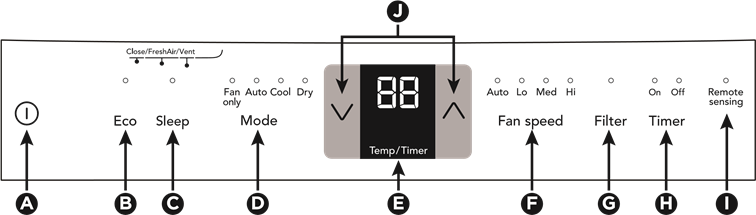

ELEKTROONILINE JUHTIMINE

Enne alustamist tutvuge põhjalikult juhtpaneeli ja kaugjuhtimispuldiga, nagu allpool näidatud, ning kõigi selle funktsioonidega, seejärel järgige soovitud funktsioonide sümbolit. Seadet saab juhtida ainult puuteplaadi või kaugjuhtimispuldiga.

Lülitab seadme sisse või välja
Eco funktsioon
Une funktsioon
Seadistab režiimi
Kuvab temperatuuri/aega
Seadistab ventilaatori kiiruse
Filtri kontrollimise lähtestamise nupp
Aktiveerib taimeri
Kaugtemperatuuri tuvastamise indikaator (mõned mudelid)
Reguleerib temperatuuri või aega

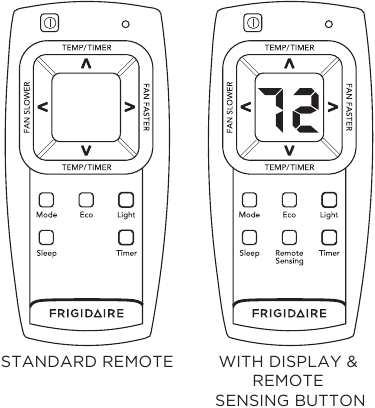

KAUGJUHTIMISPULT

Valgusfunktsioon:

Seadme juhtpaneeli ekraani ja kõik LED-indikaatorid saab välja lülitada, vajutades kaugjuhtimispuldil nuppu "Light" (valgus). Kui pärast seda vajutatakse mõnda muud juhtpaneeli ja kaugjuhtimispuldi nuppu, piiksub seade, et näidata, et see töötab vastava konkreetse nupu vajutamise suunas, ning ekraan ja LED-indikaatorid süttivad vastavalt, kuid need lülituvad 5 sekundi pärast uuesti välja, kui edasist toimingut ei tehta.
Selle sätte tühistamiseks vajutage uuesti nuppu "Light" (valgus) või eemaldage seade vooluvõrgust.

Patarei suurus: AAA

Ärge segage vanu ja uusi patareisid. Ärge segage leelis-, standardseid (süsinik-tsink) või taaslaetavaid (nikkel-kaadmium) patareisid. Ettevaatust allaneelamisel. Hoidke lastele kättesaamatus kohas.

KASUTUSJUHEND

warning MÄRKUS
Järgmised juhised kehtivad puuteplaadile. Samad juhised kehtivad ka kaugjuhtimispuldile.

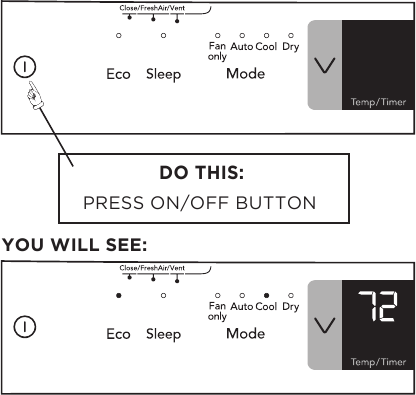

SEADME SISSE LÜLITAMINE

MÄRKUS: Seade töötab režiimis "Cool" (jahutus) koos funktsiooniga "Eco" ja ventilaatori kiiruse seadega "Auto" esmakordsel kasutamisel. Funktsiooniga "Eco" jätkab ventilaator töötamist 3 minutit pärast kompressori väljalülitamist, kui ruumi temperatuur on seatud temperatuurist madalam. Seejärel lülitub ventilaator sisse 2 minutiks 10-minutiliste intervallidega, kuni ruumi temperatuur on seatud temperatuurist kõrgem, mille järel kompressor lülitub uuesti sisse. Funktsiooni "Eco" saab aktiveerida või deaktiveerida, vajutades nuppu "Eco", kuid see ei kehti ainult ventilaatori režiimis.

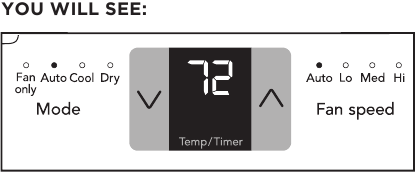

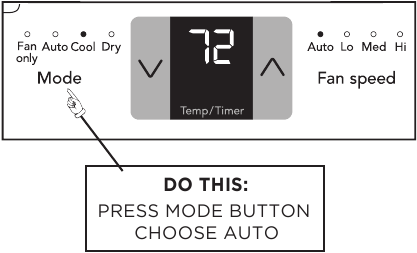

AUTOMAATNE FUNKTSIOON

Märkus: See režiim on režiimi "Cool" (jahutus) ja ventilaatori kiiruse seade "Auto" fikseeritud kombinatsioon. Selles režiimis ei saa ventilaatori kiirust käsitsi valida.

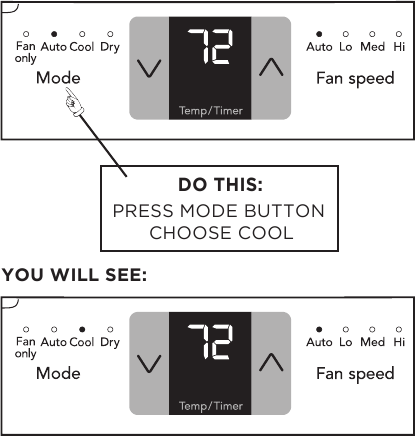

JAHUTUSFUNKTSIOON

Märkus: Selles režiimis jääb ventilaator kogu aeg tööle, kompressor lülitub sisse ja välja, kui ruumi temperatuur on saavutatud.

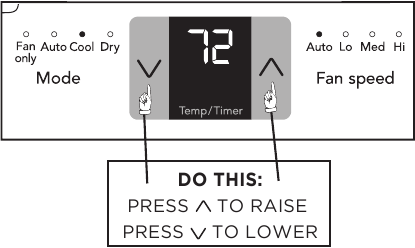

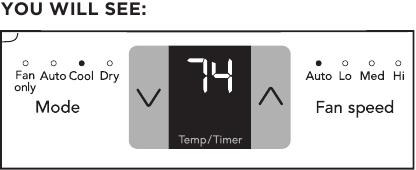

TEMPERATUURI SEADISTUSE MUUTMINE

Märkus: Puudutage või hoidke all üles () või alla () nuppu, kuni soovitud temperatuur on ekraanil näha. Seda temperatuuri hoitakse automaatselt vahemikus 62°F (17°C) kuni 86°F (30°C). Kui soovite, et ekraan näitaks tegelikku ruumi temperatuuri. Vaadake jaotist "Ainult ventilaatori režiimis töötamine".

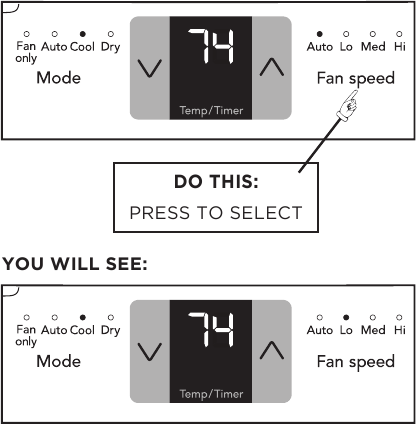

VENTILAATORI KIIRUSE REGULEERIMINE

Märkus: Ventilaatori kiirust saab valida nelja seade vahel: Auto, Lo (madal), Med (keskmine) ja Hi (kõrge), välja arvatud juhul, kui seade töötab režiimis "Auto" või "Dry" (kuiv) või on aktiveeritud funktsioon "Sleep" (uni).

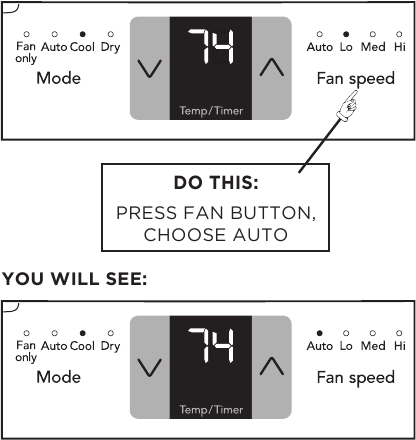

AUTOMAATSE VENTILAATORI FUNKTSIOONI KASUTAMINE

Märkus: Ventilaator käivitub madalal kiirusel ja reguleerib kiirust vastavalt ruumi temperatuurile. Näiteks, kui ruum ei lähe liiga soojaks, jääb see kõige aeglasemale kiirusele. Kui ruumi temperatuur tõuseb kiiresti, näiteks ukse avamisel, läheb see automaatselt suurimale kiirusele. Ventilaatori kiirus reguleeritakse tagasi kõige aeglasemale kiirusele, kui ruum jõuab tagasi algselt seatud temperatuurini.

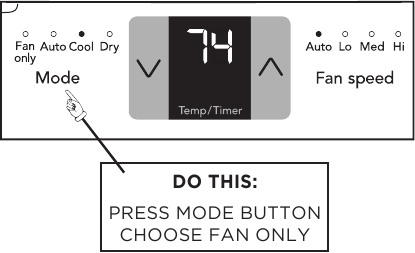

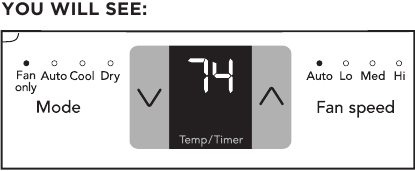

AINULT VENTILAATORI REŽIIMIS TÖÖTAMINE

Märkus: Kasutage seda funktsiooni ainult siis, kui jahutamine pole vajalik, näiteks ruumi õhuringluse jaoks või seisnud õhu väljatõmbamiseks mõnel mudelil. (Ärge unustage selle funktsiooni ajal õhutusava avada, kuid hoidke seda jahutamise ajal suletuna, et saavutada maksimaalne jahutustõhusus.) Saate valida mis tahes eelistatud ventilaatori kiiruse.

Selle funktsiooni ajal kuvatakse ekraanil tegelik ruumi temperatuur, mitte seatud temperatuur nagu jahutusrežiimis.

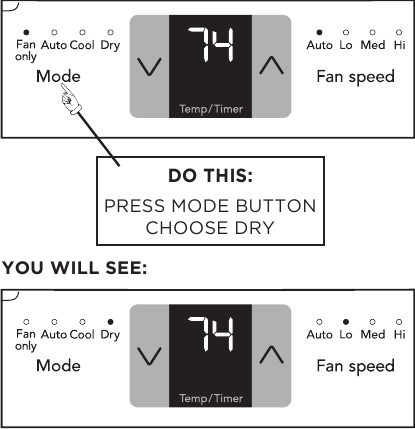

KUIVATUSREŽIIM

Märkus: Selles režiimis töötab konditsioneer nagu õhukuivati, kuid samal ajal jahutab see ruumi. Temperatuuri saab reguleerida vahemikus 62°F (17°C) kuni 86°F (30°C) ja ventilaatori kiirus hoitakse "Lo" (madal).

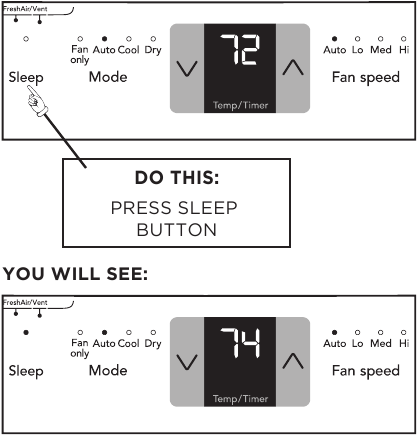

UNI REŽIIM

Märkus: Selles režiimis valib seade automaatselt ventilaatori kiiruse "Auto" ja valitud temperatuur tõuseb 2°F 30 minuti pärast režiimi valimist. Seejärel tõuseb temperatuur veel 2°F 30 minuti pärast. Seda uut temperatuuri hoitakse 7 tundi, enne kui see naaseb algselt valitud temperatuurini. See lõpetab režiimi "Sleep" (uni) ja seade jätkab tööd algselt programmeeritud viisil. Režiimi "Sleep" (uni) programmi saab igal ajal töö ajal tühistada, vajutades uuesti nuppu "Sleep" (uni), "Fan speed" (ventilaatori kiirus) või "Mode" (režiim).

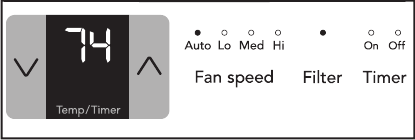

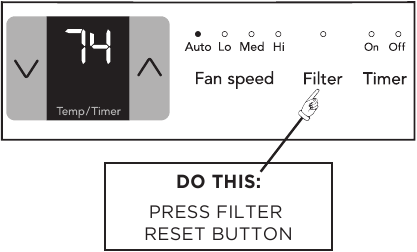

KONTROLLFILTRI FUNKTSIOON

NÄETE:

Märkus: See funktsioon on meeldetuletus õhufiltri puhastamiseks (vt hooldus ja puhastamine) tõhusama töö tagamiseks. LED (valgus) süttib pärast 250 töötundi. Pärast filtri puhastamist lähtestamiseks vajutage nuppu "Filter Reset" (filtri lähtestamine) ja tuli kustub.

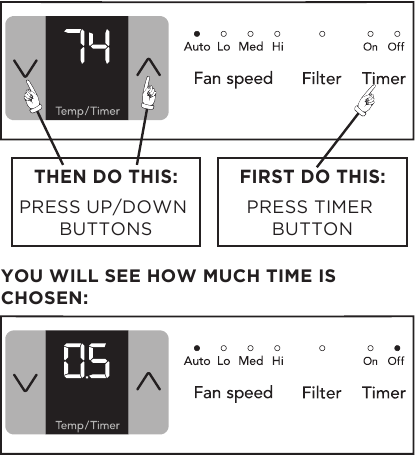

TAIMER: HILINENUD PEATAMISE/KÄIVITAMISE FUNKTSIOON

Peatamise (või käivitamise) viivitamiseks vajutage nuppu "Timer" (taimer), kui seade on sisse lülitatud (või välja lülitatud), siis süttib indikaator "timer off" (taimer väljas) (või "timer on" (taimer sees)). Seejärel reguleerige taimeri seadistust, puudutage või hoidke all ülesnoolt () või allanoolt (), et muuta viivitustaimerit 0,5-tunniste sammudega kuni 10 tunnini, seejärel 1-tunniste sammudega kuni 24 tunnini. Seadistus kinnitatakse automaatselt 5 sekundi jooksul, seejärel loendab juhtseade järelejäänud aega (8, 7,5, 7 jne) ja kõik muud seadistused jäävad samaks, nagu need olid enne taimeri seadistuse kinnitamist, kuni peatamiseni (või käivitamiseni).

Seadistuskombinatsioon "delay stop delay start" (peatamise viivitus käivitamise viivitus) või "delay start delay stop" (käivitamise viivitus peatamise viivitus) sisselülitamine on toimiv. Mõlemad indikaatorid "timer off" (taimer väljas) ja "timer on" (taimer sees) süttivad siis. Taimeri seadistuse saab tühistada kas taimeri nuppu 2 sekundit all hoides või seadme otse väljalülitamiseks igal ajal toitenuppu sisse/välja vajutades.

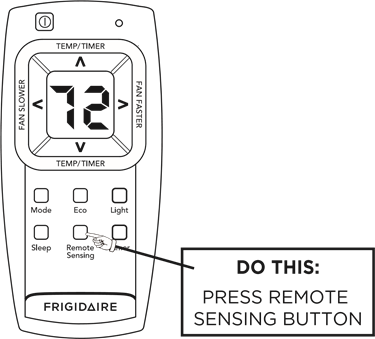

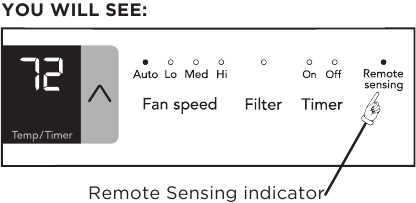

KAUGSEIRE FUNKTSIOON (mõnel mudelil)

Seda funktsiooni saab aktiveerida AINULT kaugjuhtimispuldilt, seade peab olema jahutusrežiimis. Kaugseire funktsiooni aktiveerimiseks suunake kaugjuhtimispult seadme poole ja vajutage nuppu "Remote Sensing" (kaugseire). Järgmisena kasutage nuppe " ", et määrata kaugjuhtimispuldil soovitud temperatuur. (Pange tähele, et seatud temperatuuri kuvatakse ainult seadmel endal). Seadme juhtpaneelil olev TULI süttib, näidates, et see võtab signaali vastu. Kaugjuhtimispuldi TULI pulseerib iga kord, kui see signaali saadab. See saadab seda signaali perioodiliselt, kuni funktsioon deaktiveeritakse, vajutades uuesti kaugseire nuppu. Kui seade ei saa kaugseire signaali 7-minutilise intervalli jooksul, peatatakse kaugseire funktsioon, kuni seade saab uuesti kaugjuhtimispuldilt signaali. Kaugjuhtimispuldi ekraan näitab AINULT kaugjuhtimispuldi temperatuuri.

MÄRKUS: Seadme ekraan näitab seatud temperatuuri. Kaugjuhtimispuldi ekraan on tegelik temperatuur.

Kaugseire funktsiooni saab lõpetada kas uuesti kaugseire nuppu vajutades või seadme peamist ON/OFF (sisse/välja) nuppu vajutades.

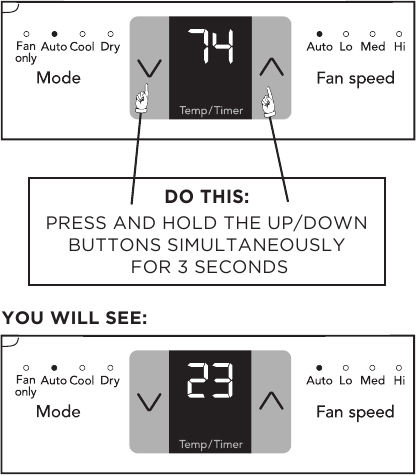

TEMPERATUURI KUVAMISE MUUTMINE

Märkus: Juhtseade suudab kuvada temperatuuri kraadides Fahrenheit või kraadides Celsius.

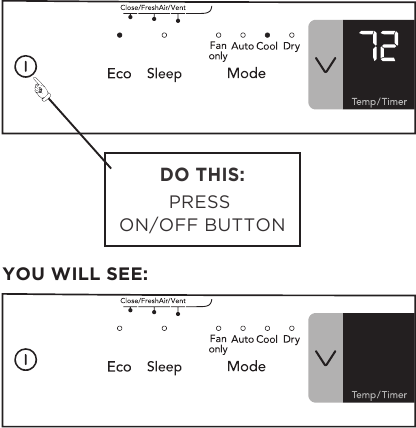

SEADME VÄLJA LÜLITAMINE

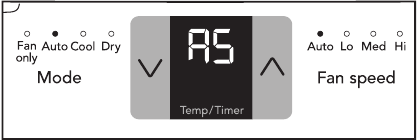

VEAKOODID

Kui ekraanil kuvatakse "AS", on andur rikkis. Võtke ühendust volitatud Frigidaire'i teeninduskeskusega.

LISAASJAD, MIDA PEAKSITE TEADMA

Nüüd, kui olete kasutusprotseduuri omandanud, on siin veel funktsioone teie juhtseadmes, millega peaksite tutvuma.

warning MÄRKUS
Vooluringil "Cool" (jahutus) on automaatne 3-minutiline viivitusega käivitus, kui seade kiiresti välja ja sisse lülitatakse. See hoiab ära kompressori ülekuumenemise ja võimaliku kaitselüliti rakendumise. Ventilaator jätkab sel ajal tööd.

Ventilaatori AINULT valimisel on kompressori väljalülitamisel 2-sekundiline viivitus. See on selleks, et katta võimalust, et peate teise režiimi valimiseks läbi kerima.
Juhtseade hoiab seatud temperatuuri 2 kraadi Fahrenheiti piires, vahemikus 60°F kuni 90°F kraadi.
Pärast voolukatkestust jätab seade meelde viimase seadistuse ja taastab seadme sama seadistuse, kui toide taastatakse.
Seadet tuleks kasutada sisetemperatuurivahemikus 60°F - 90°F (16°C - 32°C), välistemperatuurivahemikus 64°F - 109°F (18°C - 43°C). Jõudlus võib väljaspool neid töötemperatuure olla väiksem.

Värske õhu ava juhtimine (mõnel mudelil)

Värske õhu ava võimaldab konditsioneeril:

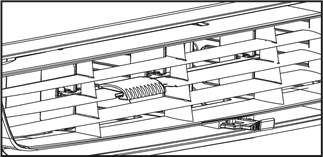

Ringelda siseõhku - Ava suletud (vt joonis 1)

Joonis 1 (AVA SULETUD)

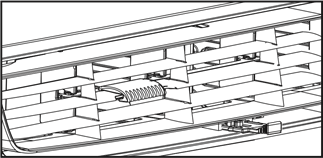

Tõmmata värsket õhku ruumi - Värske õhk (vt joonis 2)

Joonis 2 (VÄRSKE ÕHK)

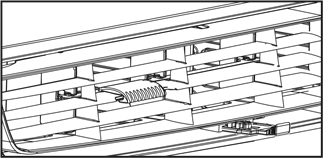

Vahetada õhku ruumist - Ava avatud (vt joonis 3)

Joonis 3 (AVA AVATUD)

Õhu suunavad ribid

Õhu suunavad ribid kontrollivad õhuvoolu suunda. Teie konditsioneeril on allpool kirjeldatud ribitüüp.

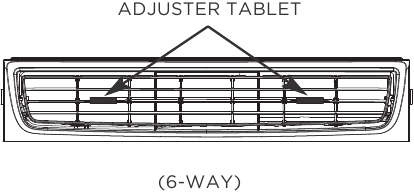

Liuguri tüüp

Ribid võimaldavad teil õhuvoolu suunata vajadusel üles või alla ja vasakule või paremale kogu ruumis. Lohistage reguleerimisnuppu, kuni soovitud vasak/parem suund on saavutatud. Pöörake horisontaalseid ribisid, kuni soovitud üles/alla suund on saavutatud.

HOOLDUS JA PUHASTAMINE & ENERGIASÄÄSTU IDEED

Puhastage oma konditsioneeri aeg-ajalt, et see näeks välja nagu uus. Enne puhastamist eemaldage seade kindlasti vooluvõrgust, et vältida elektrilöögi või tuleohtu.

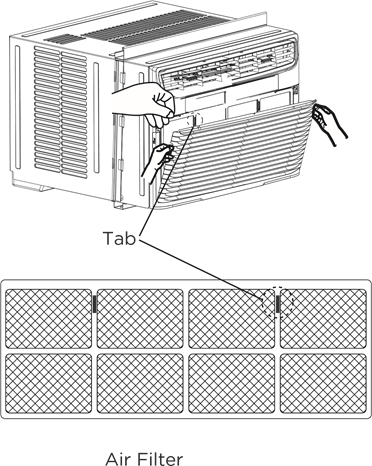

Õhufiltri puhastamine

Õhufiltrit tuleks kontrollida vähemalt kord kuus, et näha, kas puhastamine on vajalik. Filtrisse kinni jäänud osakesed võivad koguneda ja põhjustada jahutusspiraalidel härmatise teket.

Lükake õhutusava käepide asendisse "Vent Closed" (Õhutusava suletud) (kui see on olemas).
Avage esipaneel.
Haarake filtrist keskelt ja tõmmake üles ja välja.
Peske filtrit vedela nõudepesuvahendi ja sooja veega. Loputage filtrit põhjalikult. Raputage õrnalt liigne vesi filtrist välja. Enne tagasi panemist veenduge, et filter on täielikult kuiv.
Või võite pesemise asemel filtrit tolmuimejaga puhastada.

MÄRKUS: Õhufiltri pärast puhastamist tagasi paigaldamisel veenduge, et õhufiltri sakid on filtri ülemises osas ja asetsevad väljapoole, nagu joonisel näidatud.

Korpuse puhastamine

Elektrilöögi või tuleohu vältimiseks eemaldage konditsioneer kindlasti vooluvõrgust. Korpust ja esiosa võib tolmuimejaga puhastada õlivaba lapiga või pesta sooja vee ja pehme vedela nõudepesuvahendi lahusega niisutatud lapiga. Loputage hoolikalt ja pühkige kuivaks.
Ärge kunagi kasutage korpuse esiküljel tugevaid puhastusvahendeid, vaha ega poleerimisvahendeid.
Enne juhtnuppude ümber pühkimist veenduge, et olete lapist liigse vee välja väänanud. Liigne vesi juhtnuppudes või nende ümber võib konditsioneeri kahjustada.
Ühendage konditsioneer vooluvõrku.

Talvine hoiustamine

Kui plaanite konditsioneeri talveks hoiule panna, eemaldage see vastavalt paigaldusjuhistele aknast ettevaatlikult. Katke see plastiga või pange tagasi originaalpakendisse.

Energiasäästu ideed

Ärge blokeerige õhuvoolu seespool ruloodega, kardinate või mööbliga; ega väljaspool põõsaste, piirete või muude hoonetega.
Tõhusa ja rahuldava töö tagamiseks peab ruumi konditsioneeri võimsus vastama ruumi suurusele.
Paigaldage ruumi konditsioneer oma kodu varjulisele küljele. Põhjapoolne aken on parim, sest see on enamiku päevast varjus.
Sulgege kamina siiber, põranda- ja seinaregistrid, et jahe õhk ei pääseks korstnast üles ja kanalitesse.
Hoidke rulood ja kardinad teistes akendes päikesepaistelisemal ajal suletuna.
Puhastage õhufiltrit vastavalt jaotises "Hooldus ja puhastamine" toodud soovitustele.
Nõuetekohane isolatsioon ja tihendid teie kodus aitavad hoida sooja õhu väljas ja jaheda õhu sees.
Välised maja varjualused puude, taimede või varikatustega aitavad vähendada konditsioneeri töökoormust.
Kasutage soojust tootvaid seadmeid, nagu pliidid, pesumasinad, kuivatid ja nõudepesumasinad, päeva kõige jahedamal ajal.

ENNE HELISTAMIST

Enne teenindusse helistamist vaadake see loend üle. See võib säästa teie aega ja kulusid. See loend sisaldab tavalisi juhtumeid, mis ei ole põhjustatud selle seadme defektsetest töödest või materjalidest.

JUHTUM	LAHENDUS
Konditsioneer ei tööta.	Seinapistik on lahti ühendatud. Lükake pistik kindlalt seinakontakti. Pistiku vooluseade on rakendunud. Vajutage nuppu RESET (Taaskäivita). Maja kaitse on läbi põlenud või kaitselüliti on rakendunud. Asendage kaitse viitega tüübiga või lähtestage kaitselüliti. Juhtseade on OFF (Väljas). Lülitage juhtseade ON (Sisse) ja seadke soovitud seadistusele.
Seadmest tulev õhk ei tundu piisavalt külm.	Toatemperatuur on alla 60°F (16°C). Jahutamine ei pruugi toimuda enne, kui toatemperatuur tõuseb üle 60°F (16°C). Temperatuuriandur puudutab külma spiraali, mis asub õhufiltri taga. Sirgendage spiraalist eemale. Lähtestage madalamale temperatuurile. Kompressor seiskus režiimide muutmisega. Oodake umbes 3 minutit ja kuulake, kas kompressor taaskäivitub, kui see on seatud režiimile COOL (Jahutus).
Konditsioneer jahutab, kuid ruum on liiga soe - dekoratiivse esiosa taga oleval jahutusspiraalil tekib jää	Välistemperatuur on alla 60 F° (16°C). Spiraali sulatamiseks seadke režiimile FAN ONLY (Ainult ventilaator). Õhufilter võib olla määrdunud. Puhastage filter. Vaadake jaotist Hooldus ja puhastamine. Sulatamiseks seadke režiimile FAN ONLY (Ainult ventilaator). Temperatuur on öiseks jahutamiseks liiga madalaks seatud. Spiraali sulatamiseks seadke režiimile FAN ONLY (Ainult ventilaator). Seejärel seadke temperatuur kõrgemale seadistusele.
Konditsioneer jahutab, kuid ruum on liiga soe - dekoratiivse esiosa taga oleval jahutusspiraalil EI teki jääd.	Määrdunud õhufilter - õhk on piiratud. Puhastage õhufilter. Vaadake jaotist Hooldus ja puhastamine. Temperatuur on liiga kõrgeks seatud. Seadke temperatuur madalamale seadistusele. Õhusuunavad ribid on valesti paigutatud. Asetage ribid parema õhujaotuse tagamiseks. Seadme esiosa on blokeeritud kardinate, ruloode, mööbli jne poolt - piirab õhujaotust. Eemaldage seadme esiosa blokeering. Uksed, aknad, registrid jne on avatud - jahe õhk pääseb välja. Sulgege uksed, aknad, registrid jne. Seade lülitati hiljuti sisse kuumas ruumis. Andke lisaks aega, et eemaldada "salvestatud soojus" seintelt, laelt, põrandalt ja mööblilt.
Konditsioneer lülitub kiiresti sisse ja välja.	Määrdunud õhufilter - õhk on piiratud. Puhastage õhufilter. Välistemperatuur on äärmiselt kuum. Seadke ventilaatori kiirus suuremale seadistusele, et õhk läbiks jahutusspiraale sagedamini.
Müra, kui seade jahutab.	Õhu liikumise heli. See on normaalne. Kui see on liiga vali, seadke madalamale ventilaatori seadistusele. Akna vibratsioon - halb paigaldus. Vaadake paigaldusjuhiseid või konsulteerige paigaldajaga.
Vesi tilgub SEES, kui seade jahutab.	Vale paigaldus. Kallutage konditsioneeri veidi väljapoole, et vesi saaks ära voolata. Vaadake paigaldusjuhiseid või konsulteerige paigaldajaga.
Vesi tilgub VÄLJAS, kui seade jahutab.	Seade eemaldab niiskest ruumist suurel hulgal niiskust. See on äärmiselt niisketel päevadel normaalne.
Kaugseire deaktiveerub enneaegselt (mõned mudelid).	Pult ei asu levialas. Asetage pult seadme esiosast 20 jala kaugusele ja 120° raadiusesse. Puldipuldi signaal on blokeeritud. Eemaldage takistus.
Ruum on liiga külm.	Temperatuur on liiga madalaks seatud. Suurendage seatud temperatuuri. Kaugseire on aktiveeritud (mõnel mudelil) ja pult asub kuumas kohas - paigutage pult ümber või deaktiveerige kaugseire.
