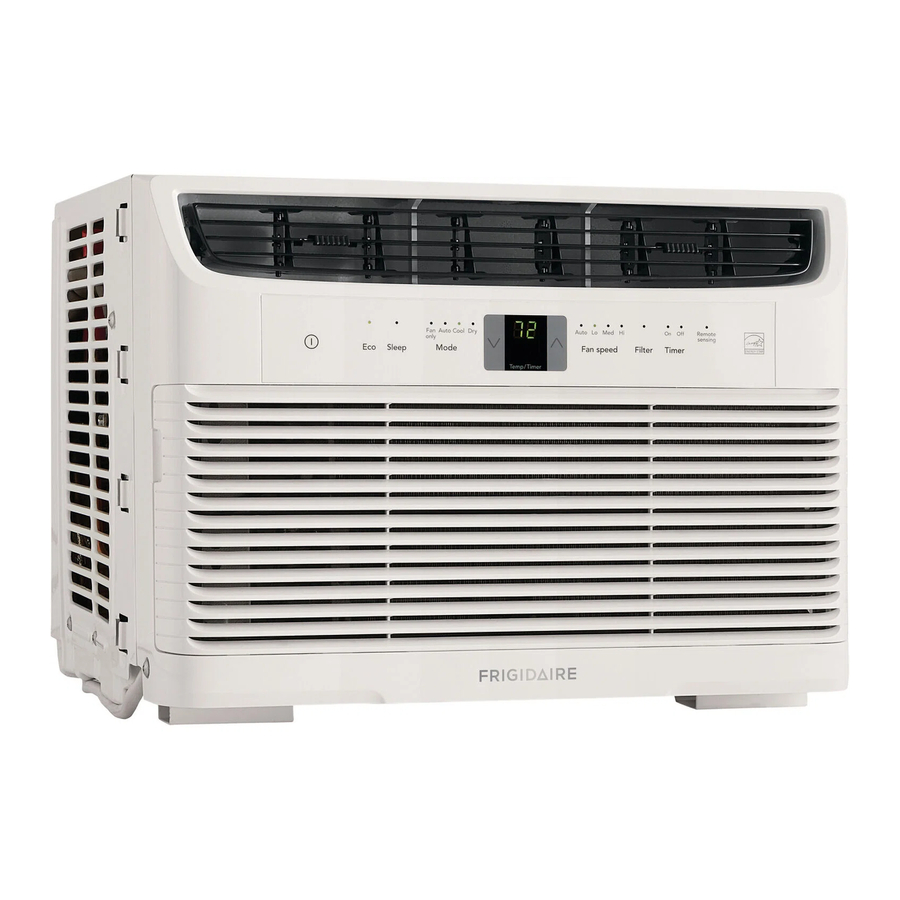

Manual do Ar Condicionado de Janela Frigidaire FFRE053WAE - 5.000 BTU

Conteúdo

1 EMBALAGEM E SONS NORMAIS
- 1.1 Embalagem
- 1.2 Sons Normais
2 RECURSOS DO AR CONDICIONADO
- 2.1 CONTROLE ELETRÔNICO
- 2.2 CONTROLE REMOTO
3 INSTRUÇÕES DE OPERAÇÃO
4 CUIDADOS E LIMPEZA E IDEIAS PARA ECONOMIZAR ENERGIA
5 ANTES DE LIGAR
6 Baixar manual
7 Em Outros Idiomas

EMBALAGEM E SONS NORMAIS

Embalagem

Remova toda a embalagem de dentro da caixa, juntamente com quaisquer inserções colocadas nas aberturas laterais.

Sons Normais

Borbulho/Sibilância
Ruído de "borbulho ou sibilância" pode ser ouvido devido ao refrigerante passando pelo evaporador durante a operação normal.
Som de Ar Corrente
Na frente da unidade, você pode ouvir o som de ar corrente sendo movido pelo ventilador.
Ruído Agudo
Os compressores de alta eficiência de hoje podem ter um ruído agudo durante o ciclo de resfriamento.
Vibração
A unidade pode vibrar e fazer barulho devido à má construção da parede ou janela ou instalação incorreta.
Estalo ou Ruído de Água
Gotículas de água atingindo o condensador durante a operação normal podem causar sons de "estalido ou ruído de água".
Observação: não tente fazer furos na bandeja de base para eliminar os sons normais, caso contrário, isso anulará a garantia.

RECURSOS DO AR CONDICIONADO

CONTROLE ELETRÔNICO

Antes de começar, familiarize-se completamente com o painel de controle e o controle remoto, conforme mostrado abaixo, e com todas as suas funções, depois siga o símbolo das funções que você deseja. A unidade pode ser controlada apenas pelo painel de toque ou com o controle remoto.

Liga ou desliga a unidade
Recurso Eco
Recurso Sleep
Define o modo
Exibe temperatura/hora
Define a velocidade do ventilador
Botão de reinicialização de verificação do filtro
Ativa o temporizador
Indicador de detecção de temperatura remota (alguns modelos)
Ajusta a temperatura ou a hora

CONTROLE REMOTO

Recurso de luz:

O visor e todos os indicadores de LED no painel de controle da unidade podem ser desligados pressionando o botão "Light" (Luz) no controle remoto. Se qualquer outro botão do painel de controle e do controle remoto for pressionado depois disso, a unidade emitirá um bipe para indicar que funciona de acordo com a direção correspondente de pressionar o botão específico, e o visor e os indicadores de LED se iluminarão adequadamente, mas desligarão novamente em 5 segundos se não houver mais operação.
Pressione o botão "Light" (Luz) novamente ou desconecte a unidade para cancelar esta configuração.

Tamanho da bateria: AAA

Não misture pilhas velhas e novas. Não misture pilhas alcalinas, padrão (zinco-carbono) ou recarregáveis (níquel-cádmio). Cuidado com a ingestão. Mantenha fora do alcance das crianças.

INSTRUÇÕES DE OPERAÇÃO

aviso OBSERVAÇÃO
As instruções a seguir representam o painel de toque. As mesmas instruções podem ser usadas para o controle remoto.

PARA LIGAR A UNIDADE

OBSERVAÇÃO: A unidade funcionará no modo Cool (resfriamento) com o recurso Eco e configuração de velocidade da ventoinha Auto quando usada pela primeira vez. Com o recurso Eco, quando a temperatura ambiente estiver abaixo da temperatura definida, a ventoinha continuará funcionando por 3 minutos após o desligamento do compressor. A ventoinha então liga por 2 minutos em intervalos de 10 minutos até que a temperatura ambiente esteja acima da temperatura definida, momento em que o compressor volta a ligar. O recurso Eco pode ser ativado ou desativado pressionando o botão Eco, mas não é válido no modo somente ventoinha.

RECURSO AUTO

Observação: Este modo é uma combinação fixa do modo Cool (resfriamento) e da configuração de velocidade da ventoinha Auto. Neste modo, a velocidade da ventoinha não pode ser selecionada manualmente.

RECURSO COOL (RESFRIAMENTO)

Observação: Neste modo, a ventoinha permanece ligada o tempo todo com o compressor ligando e desligando quando a temperatura ambiente é atingida.

PARA ALTERAR A CONFIGURAÇÃO DE TEMPERATURA

Observação: Toque ou segure a seta para cima () ou para baixo () até que a temperatura desejada seja vista no visor. Essa temperatura será mantida automaticamente em qualquer lugar entre 62 °F (17 °C) e 86 °F (30 °C). Se você quiser que o visor mostre a temperatura ambiente real. Consulte a seção "Para operar somente com a ventoinha".

PARA AJUSTAR AS VELOCIDADES DA VENTOINHA

Observação: A velocidade da ventoinha pode ser selecionada entre quatro configurações: Auto, Lo (baixa), Med (média) e Hi (alta), a menos que a unidade funcione no modo "Auto" ou "Dry" (secar) ou o recurso Sleep (suspensão) seja ativado.

PARA USAR O RECURSO DE VENTOINHA AUTOMÁTICA

Observação: A ventoinha começa na velocidade baixa e se ajusta a uma velocidade adequada de acordo com a temperatura ambiente. Por exemplo, se o ambiente não ficar muito quente, ele permanecerá na velocidade mais baixa. Se a temperatura ambiente aumentar rapidamente, como quando uma porta é aberta, ele irá automaticamente para a velocidade mais alta. As velocidades da ventoinha serão reajustadas de volta para a velocidade mais lenta à medida que o ambiente retornar à temperatura definida original.

PARA OPERAR SOMENTE COM A VENTOINHA

Observação: Use esta função somente quando o resfriamento não for desejado, como para circulação de ar ambiente ou para exaustão de ar viciado em alguns modelos. (Lembre-se de abrir a ventilação durante esta função, mas mantê-la fechada durante o resfriamento para máxima eficiência de resfriamento.) Você pode escolher qualquer velocidade de ventoinha que preferir.

Durante esta função, o visor mostrará a temperatura ambiente real, não a temperatura definida como no modo de resfriamento.

MODO DRY (SECAR)

Observação: Neste modo, o ar condicionado funcionará como um desumidificador, mas resfriará o ambiente enquanto isso. A temperatura pode ser ajustada entre 62 °F (17 °C) e 86 °F (30 °C) e a velocidade da ventoinha será mantida em "Lo" (baixa).

RECURSO SLEEP (SUSPENSÃO)

Observação: Neste modo, a unidade selecionará automaticamente a velocidade da ventoinha Auto, e a temperatura selecionada aumentará 2 °F 30 minutos após a seleção do modo. A temperatura aumentará então outros 2 °F após mais 30 minutos. Essa nova temperatura será mantida por 7 horas antes de retornar à temperatura selecionada originalmente. Isso encerra o modo "Sleep" (suspensão) e a unidade continuará a operar como programado originalmente. O programa do modo "Sleep" (suspensão) pode ser cancelado a qualquer momento durante a operação pressionando novamente o botão "Sleep" (suspensão), "Fan speed" (velocidade da ventoinha) ou "Mode" (modo).

RECURSO CHECK FILTER (VERIFICAR FILTRO)

VOCÊ VERÁ:

Observação: Este recurso é um lembrete para limpar o filtro de ar (consulte Cuidados e limpeza) para uma operação mais eficiente. O LED (luz) acenderá após 250 horas de operação. Para redefinir após limpar o filtro, pressione o botão "Filter Reset" (redefinir filtro) e a luz se apagará.

TIMER (TEMPORIZADOR): RECURSO DE PARADA/INÍCIO COM ATRASO

Para atrasar a parada (ou o início), pressione o botão Timer (temporizador) quando a unidade estiver ligada (ou desligada), então o indicador "timer off" (temporizador desligado) (ou indicador "timer on" (temporizador ligado)) acenderá. Em seguida, ajuste a configuração do temporizador, toque ou segure a seta PARA CIMA () ou a seta PARA BAIXO () para alterar o temporizador de atraso em incrementos de 0,5 hora, até 10 horas, depois em incrementos de 1 hora até 24 horas. A configuração será confirmada automaticamente em 5 segundos, então o controle fará a contagem regressiva do tempo (8, 7,5, 7, etc.) restante, e todas as outras configurações permanecerão as mesmas de antes da confirmação da configuração do temporizador, até a parada (ou início).

A combinação de configurações de "delay stop delay start" (parada atrasada início atrasado) ou "delay start delay stop" (início atrasado parada atrasada) ligar é viável. Os indicadores "timer off" (temporizador desligado) e "timer on" (temporizador ligado) acenderão. A configuração do temporizador pode ser cancelada pressionando e segurando o botão do temporizador por 2 segundos ou pressionando o botão liga/desliga a qualquer momento para desligar a unidade diretamente.

RECURSO DE SENSOR REMOTO (em alguns modelos)

Este recurso pode ser ativado SOMENTE a partir do controle remoto, a unidade deve estar no modo de resfriamento. Para ativar o recurso de sensor remoto, aponte o controle remoto para a unidade e pressione o botão Remote Sensing (sensor remoto). Em seguida, use os botões " " para definir a temperatura desejada no controle remoto. (Observe que a temperatura definida só será exibida na própria unidade). A LUZ no controle da unidade acenderá para indicar que recebeu o sinal. A LUZ no controle remoto pulsará cada vez que enviar um sinal. Ele enviará periodicamente este sinal até que o recurso seja desativado pressionando o botão de sensor remoto novamente. Se a unidade não receber o sinal do sensor remoto durante qualquer intervalo de 7 minutos, o recurso Remote Sensing (sensor remoto) será interrompido até que a unidade receba o sinal do controle remoto novamente. O visor no controle remoto indica a temperatura no controle remoto SOMENTE.

OBSERVAÇÃO: O visor da unidade mostra a temperatura definida. O visor remoto é a temperatura real.

A função Remote Sensing (sensor remoto) pode ser encerrada pressionando o botão Remote Sensing (sensor remoto) novamente ou o botão principal ON/OFF (liga/desliga) na unidade.

PARA ALTERAR A EXIBIÇÃO DA TEMPERATURA

Observação: O controle é capaz de exibir a temperatura em graus Fahrenheit ou graus Celsius.

PARA DESLIGAR A UNIDADE

CÓDIGOS DE FALHA

Se o visor indicar "AS", um sensor falhou. Entre em contato com o centro de serviço autorizado da Frigidaire.

COISAS ADICIONAIS QUE VOCÊ DEVE SABER

Agora que você dominou o procedimento de operação, aqui estão mais recursos em seu controle com os quais você deve se familiarizar.

aviso OBSERVAÇÃO
O circuito "Cool" (resfriamento) tem um início automático atrasado de 3 minutos se a unidade for desligada e ligada rapidamente. Isso evita o superaquecimento do compressor e possível desarme do disjuntor. A ventoinha continuará funcionando durante este tempo.

Há um atraso de 2 segundos para o desligamento do compressor ao selecionar FAN ONLY (SOMENTE VENTOINHA). Isso é para cobrir a possibilidade de ter que rolar para selecionar outro modo.
O controle manterá a temperatura definida dentro de 2 graus Fahrenheit, entre 60 °F e 90 °F graus.
Após uma queda de energia, a unidade memorizará a última configuração e retornará a unidade para a mesma configuração assim que a energia for restaurada.
A unidade deve ser operada em uma faixa de temperatura do lado interno de 60 °F - 90 °F (16 °C - 32 °C), lado externo de 64 °F - 109 °F (18 °C - 43 °C). O desempenho pode ser reduzido fora dessas temperaturas de operação.

Controle da ventilação de ar fresco (em alguns modelos)

A ventilação de ar fresco permite que o ar condicionado:

Recircule o ar interno - Vent Closed (ventilação fechada) (veja a Fig. 1)

Figura 1 (VENT CLOSED (VENTILAÇÃO FECHADA))
Puxe ar fresco para dentro do ambiente - Fresh Air (ar fresco) (veja a Fig. 2)

Figura 2 (FRESH AIR (AR FRESCO))
Troque o ar do ambiente - Vent Open (ventilação aberta) (veja a Fig. 3)

Figura 3 (VENT OPEN (VENTILAÇÃO ABERTA))

Persianas direcionais de ar

As persianas direcionais de ar controlam a direção do fluxo de ar. Seu ar condicionado tem o tipo de persiana descrito abaixo.

Tipo Slider (deslizante)

As persianas permitirão que você direcione o fluxo de ar para cima ou para baixo e para a esquerda ou para a direita em todo o ambiente, conforme necessário. Arraste o tablet de ajuste até obter a direção desejada para a esquerda/direita. Gire as persianas horizontais até obter a direção desejada para cima/para baixo.

CUIDADOS E LIMPEZA E IDEIAS PARA ECONOMIZAR ENERGIA

Limpe seu ar-condicionado ocasionalmente para mantê-lo com aparência de novo. Certifique-se de desconectar a unidade antes de limpar para evitar choque ou riscos de incêndio.

Limpeza do filtro de ar

O filtro de ar deve ser verificado pelo menos uma vez por mês para ver se a limpeza é necessária. As partículas presas no filtro podem se acumular e causar um acúmulo de gelo nas serpentinas de resfriamento.

Empurre a alça de ventilação para a posição Vent Closed (Ventar Fechado) (onde aplicável).
Abra o painel frontal.
Segure o filtro pelo centro e puxe para cima e para fora.
Lave o filtro com detergente líquido e água morna. Enxágue bem o filtro. Agite suavemente o excesso de água do filtro. Certifique-se de que o filtro esteja completamente seco antes de substituí-lo.
Ou, em vez de lavar, você pode aspirar o filtro para limpá-lo.

OBSERVAÇÃO: Ao substituir o filtro de ar após a limpeza, certifique-se de que as guias no filtro de ar estejam na parte superior do filtro e posicionadas para fora, conforme mostrado no desenho.

Limpeza do gabinete

Certifique-se de desconectar o ar-condicionado para evitar choque ou risco de incêndio. O gabinete e a frente podem ser limpos com um pano sem óleo ou lavados com um pano umedecido em uma solução de água morna e detergente líquido neutro. Enxágue bem e seque.
Nunca use produtos de limpeza agressivos, cera ou polimento na frente do gabinete.
Certifique-se de torcer o excesso de água do pano antes de limpar ao redor dos controles. O excesso de água dentro ou ao redor dos controles pode danificar o ar-condicionado.
Ligue o ar-condicionado.

Armazenamento de inverno

Se você planeja armazenar o ar-condicionado durante o inverno, remova-o cuidadosamente da janela de acordo com as instruções de instalação. Cubra-o com plástico ou devolva-o à caixa original.

Ideias para economizar energia

Não bloqueie o fluxo de ar interno com persianas, cortinas ou móveis; ou fora com arbustos, cercas ou outros edifícios.
A capacidade do ar-condicionado de ambiente deve corresponder ao tamanho da sala para uma operação eficiente e satisfatória.
Instale o ar-condicionado de ambiente no lado sombreado de sua casa. Uma janela voltada para o norte é melhor porque é sombreada durante a maior parte do dia.
Feche o amortecedor da lareira, os registros do piso e da parede para que o ar frio não escape pela chaminé e para dentro da tubulação.
Mantenha as persianas e cortinas em outras janelas fechadas durante a parte mais ensolarada do dia.
Limpe o filtro de ar conforme recomendado na seção "Cuidados e limpeza".
O isolamento adequado e o isolamento contra intempéries em sua casa ajudarão a manter o ar quente fora e o ar frio dentro.
O sombreamento externo da casa com árvores, plantas ou toldos ajudará a reduzir a carga de trabalho do ar-condicionado.
Opere eletrodomésticos que produzem calor, como fogões, lavadoras, secadoras e lava-louças, durante a parte mais fria do dia.

ANTES DE LIGAR

Antes de ligar para o serviço, revise esta lista. Isso pode economizar tempo e despesas. Esta lista inclui ocorrências comuns que não são o resultado de mão de obra ou materiais defeituosos neste aparelho.

OCORRÊNCIA	SOLUÇÃO
O ar-condicionado não funciona.	Plugue de parede desconectado. Empurre o plugue firmemente na tomada de parede. Dispositivo de corrente do plugue desarmado. Pressione o botão RESET (REDEFINIR). Fusível da casa queimado ou disjuntor desarmado. Substitua o fusível por um tipo de retardo ou rearme o disjuntor. O controle está DESLIGADO. Ligue o controle e defina a configuração desejada.
O ar da unidade não parece frio o suficiente.	Temperatura ambiente abaixo de 60°F (16°C). O resfriamento pode não ocorrer até que a temperatura ambiente suba acima de 60°F (16°C). Elemento sensor de temperatura tocando na serpentina fria, localizada atrás do filtro de ar. Endireite-o para longe da serpentina. Redefina para uma temperatura mais baixa. Compressor desligado ao mudar de modo. Aguarde aproximadamente 3 minutos e ouça se o compressor reinicia quando definido no modo COOL (RESFRIAR).
O ar-condicionado está resfriando, mas o ambiente está muito quente - formação de gelo na serpentina de resfriamento atrás da frente decorativa	Temperatura externa abaixo de 60 F° (16°C). Para descongelar a serpentina, defina o modo FAN ONLY (SOMENTE VENTILADOR). O filtro de ar pode estar sujo. Limpe o filtro. Consulte a seção Cuidados e limpeza. Para descongelar, defina para o modo FAN ONLY (SOMENTE VENTILADOR). A temperatura está definida muito baixa para o resfriamento noturno. Para descongelar a serpentina, defina para o modo FAN ONLY (SOMENTE VENTILADOR). Em seguida, defina a temperatura para uma configuração mais alta.
O ar-condicionado está resfriando, mas o ambiente está muito quente - SEM formação de gelo na serpentina de resfriamento atrás da frente decorativa.	Filtro de ar sujo - ar restrito. Limpe o filtro de ar. Consulte a seção Cuidados e limpeza. A temperatura está definida muito alta. Defina a temperatura para uma configuração mais baixa. Aletas direcionais de ar posicionadas incorretamente. Posicione as aletas para uma melhor distribuição do ar. A frente da unidade está bloqueada por cortinas, persianas, móveis, etc. - restringe a distribuição do ar. Limpe o bloqueio na frente da unidade. Portas, janelas, registros, etc. abertos - o ar frio escapa. Feche portas, janelas, registros, etc. Unidade ligada recentemente em sala quente. Dê tempo adicional para remover o "calor armazenado" das paredes, teto, piso e móveis.
O ar-condicionado liga e desliga rapidamente.	Filtro de ar sujo - ar restrito. Limpe o filtro de ar. Temperatura externa extremamente quente. Defina a velocidade do FAN (VENTILADOR) para uma configuração mais rápida para trazer ar através das serpentinas de resfriamento com mais frequência.
Ruído quando a unidade está resfriando.	Som de movimento do ar. Isso é normal. Se estiver muito alto, defina para uma configuração de FAN (VENTILADOR) mais baixa. Vibração da janela - instalação inadequada. Consulte as instruções de instalação ou verifique com o instalador.
Água pingando DENTRO quando a unidade está resfriando.	Instalação inadequada. Incline o ar-condicionado ligeiramente para fora para permitir a drenagem da água. Consulte as instruções de instalação ou verifique com o instalador.
Água pingando FORA quando a unidade está resfriando.	A unidade está removendo grande quantidade de umidade do ambiente úmido. Isso é normal durante dias excessivamente úmidos.
Desativação prematura do sensor remoto (alguns modelos).	O controle remoto não está localizado dentro do alcance. Coloque o controle remoto dentro de 20 pés e raio de 120° da frente da unidade. Sinal do controle remoto obstruído. Remova a obstrução.
Quarto muito frio.	Temperatura definida muito baixa. Aumente a temperatura definida. Sensor remoto ativado (em alguns modelos) e controle remoto localizado em Hot Spot - Mova o controle remoto ou desative o sensor remoto.

Se estas soluções falharem, ligue para 1-800-944-9044 (EUA) / 1-800-265-8352 (Canadá) para o serviço Frigidaire.

Frigidaire.com USA 1-800-944-9044 Frigidaire.ca Canadá 1-800-265-8352

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Ar Condicionado de Janela Frigidaire FFRE053WAE - 5.000 BTU
