Cantaloupe ePort G10-S käsiraamat

Enne alustamist, palun lugege need juhised põhjalikult läbi, ja seejärel võtke hetk aega, et oma paigaldust planeerida.

PAIGALDUSEKS VAJALIKUD TÖÖRIISTAD

• 11/32" padrun
• 1/4" padrun
• 12" pikendusvõti
• Phillipsi kruvikeeraja
• Traadilõikurid
• Elektriline puur*
• 3/16" & 3/8" puuriterad*
• Mitme läbimõõduga astmeline puuriterad, 1/4"-3/4"*

* Vajalik pealispinnale paigaldamiseks

G10-S ePorti PAIGALDUSPROTSEDUURID

G10-S ePort® töötab müügiautomaatides, millel on üks või kaks täielikku rahatähe vastuvõtja ava, võimaldades krediit-/deebetkaardimaksete aktsepteerimist kaardi libistamise või RF-tehnoloogia abil. G10-S ePorti lahendus töötab MDB müügiautomaadi liidesega. Lisaks on G10-S-il liidesed mündimpulss-süsteemide jaoks koos jadapordiga PC-põhiste süsteemide jaoks. Nii mündimpulss- kui ka jadamooduses saab parameetreid muuta, et need vastaksid disaininõuetele.

KOMPLEKTI SISU

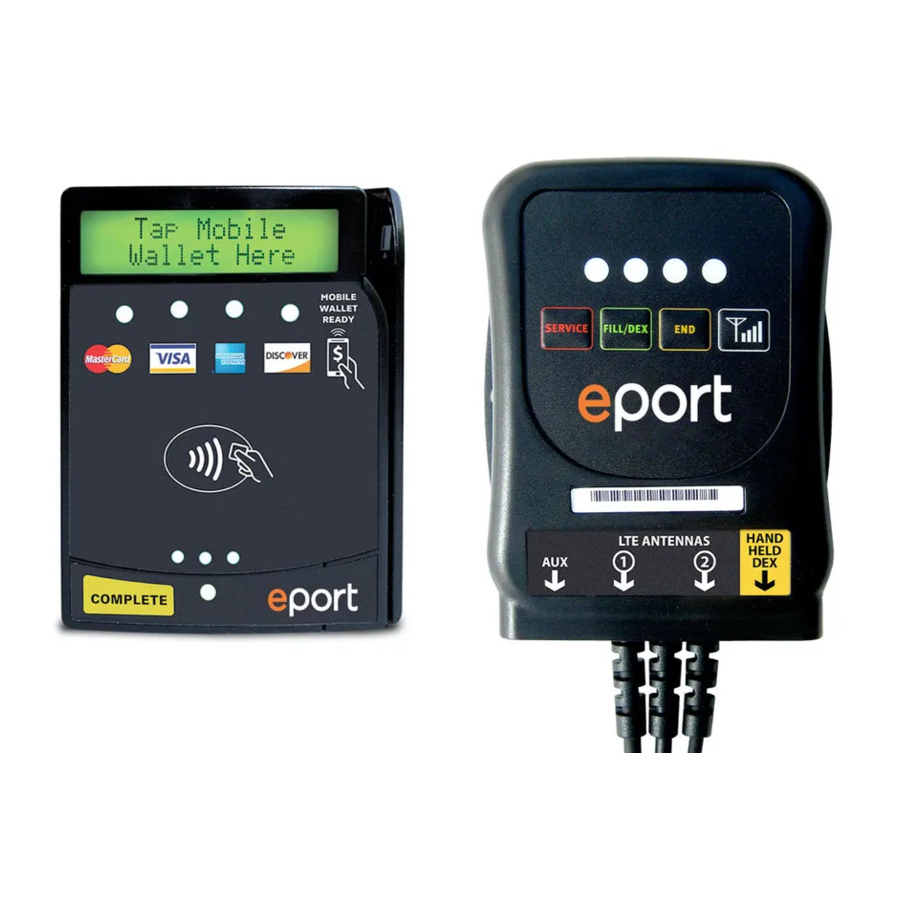

Teie LTE Wireless G10-S ePorti komplekt sisaldab:

• Üks G10-S telemeeter koos installitud juhtmevaba modemiga (#VVWUT0101903)

• Üks kaardilugeja (Bezel) (#V8SUK1235003)

• Üks ääriku kinnitusplaat (#VXXUE0101235)

• Üks raami puurimismall

• Kaks magnetilist punase alusega antenni (#V8WUP0101290)

• Üks raami adapterikaabel (#V6SUC1435003)

• Kinnitusdetailid: Neli, 8-32 x 3/8" kruvi lugeja paigaldamiseks ja kolm isepuurivat kruvi (#DCHZDHH62006)

• POLE PILDI PEAL: Erinevad POS-i kleebised, tõrkeotsingu kontrollnimekiri (#V8VUD1101435), RMA protseduurileht (#UXXUD0101552), see paigaldusjuhend (#VVXUD0101912), kaks takjapaelariba, kuus traatsidet kaardilugeja jaoks ja muud tellimuse esemed.

ENNE ALUSTAMIST lugege juhiseid ja võtke hetk aega, et oma paigaldust planeerida. Valige G10-S telemeetri jaoks kinnituskoht, mis võimaldab hõlpsat juurdepääsu ja ei sega müügiautomaadi liikuvate osade tööd.

RSSI SIGNAALI TUGEVUSE TESTIMISE PROTSEDUUR

RSSI testi jaoks vajalikud osad: G10-S telemeeter ja magnetiline punase alusega antenn
Valikuline: Kaardilugeja

RSSI testi tehakse selleks, et enne paigaldamist kindlaks teha, kas asukohas on vastuvõetav signaalitugevus. Test aitab ka antenne parima vastuvõtu saavutamiseks paigutada. Koht, kus antennid saavad parima signaali, määrab ka selle, kuhu G10-S telemeeter masina sisse paigaldada.

1. Masina asukohas ühendage antennide kaablid G10-S telemeetri põhjas olevatesse ANTENNA portidesse. Kui kaardilugeja on olemas, ühendage kaabel kaardilugejast telemeetri kaabli 6-kontaktilise musta pistikuga.
2. Ühendage lahti müügiautomaadi MDB-pistikud masina juhtplaadi ja rahatähe vastuvõtja vahel ning ühendage G10-S telemeetri MDB-kaabel* müügiautomaadi MDB-pistikutega.
3. Asetage antennid müügiautomaadi peale või sisse metallpinnale, mis ei ole teineteisest lähemal kui 6 tolli, et teha test kavandatud paigalduskoha jaoks. Veenduge, et antenne ei ümbritseks signaali nõrgendavad metallist tugiklambrid ega asuksid G10-S telemeetri või juhtplaadi lähedal, kui uks on suletud. See parandab ühendust mobiilimastiga.
4. Oodake, kuni G10-S telemeeter on initsialiseeritud, mida näitab vilkuv roheline LED. Kui kaardilugeja on olemas, kuvatakse ekraanil "Swipe or Tap to Begin" ("Alustamiseks libistage või puudutage").
5. Testimise alustamiseks vajutage telemeetri RSSI nuppu. Telemeetri LED-id näitavad signaalitugevust. Ja kui see on olemas, näitab kaardilugeja ekraan CSQ: XX, YY; kus XX on signaalitugevus ja YY on biti veamäär. Signaali kvaliteedi määramiseks kasutage järgmist tabelit.

   RSSI nupp

6. Kui signaalitugevus on halb või väga halb, liigutage antennid teise kohta ja oodake 15 sekundit, kuni signaal stabiliseerub, ja seejärel kontrollige uuesti.
7. Pärast testimise lõpetamist ühendage lahti G10-S telemeetri MDB-kaabel ja ühendage uuesti müügiautomaadi MDB-pistikud.

* Kui rahatähtede taaskasutaja on olemas, tuleb ePort ühendada MDB-siiniga enne rahatähtede taaskasutajat, et saada korralikuks toimimiseks piisavalt voolu.

RF/KAARDI LIBISTAMISE LUGEJA PAIGALDAMINE

Valige RF/kaardi libistamise lugeja paigaldusmeetod vastavalt masina disainile:

1. Masinal on teine ava rahatähe vastuvõtja jaoks - pange tähele kruvide suurusi.
   1. Lülitage masina uks välja ja eemaldage ava kattev tühi plaat.
   2. Kinnitage kaardilugeja kinnitusplaadi külge, kasutades nelja, 8-32 x 3/8" kinnituskruvi.

      Tuleb kasutada õigeid kruvisid, vastasel juhul võib kaardilugeja kahjustuda ja garantii kaotab kehtivuse.
   3. Viige komplekt läbi ava masina ukse seestpoolt ja kinnitage kinnitusplaat ukse külge originaalsete tühja plaadi kruvidega.
2. Masinal ei ole teist ava rahatähe vastuvõtja jaoks.
   Paigaldage kaardilugeja müügiautomaadi välispinnale:
   1. Lülitage masina uks välja. Vajadusel eemaldage rahatähe vastuvõtja ajutiselt kaardilugeja puurimise ja paigaldamise ajal.
   2. Kasutage väikest vesiloodi ja teipi, et kinnitada kaasasolev raami puurimismall sinna, kuhu soovite kaardilugeja paigutada, ja märkige neli kinnituskruvi auku ja kaabli jaoks auk.
   3. Puurige neli 3/16" auku kinnituskruvide jaoks.
   4. Puurige 5/8" kaabliaugu jaoks eelpuurauk 3/8" teraga ja viimistlege auk kas 41/64" Greenlee väljalöögi stantsiga (#7211BB-1/2) või 1/4"–3/4" astmelise puuriga (McMaster-Carr osa 8841A23).
   5. Paigaldage kaardilugeja ukse esiküljele, kasutades nelja, 8-32 x 3/8" kinnituskruvi.
3. Masinal on POS-aken rahatähe vastuvõtja kohal.
   Kui masinal (st Royal 660, Royal 804 või Dixie 522) on POS-aken vahetult rahatähe vastuvõtja kohal (horisontaalsed uksed), peate paigaldama kaardilugeja koos turvaplaadiga (#V6XUE0520260). Turvaplaat ei kuulu komplekti ja seda saab osta eraldi.
   1. Lülitage masin välja.
   2. Eemaldage rahatähe vastuvõtja.
   3. Eemaldage POS-aken rahatähe vastuvõtja kohal.
   4. Viige kaabel, mis on kinnitatud kaardilugeja tagaküljele, läbi turvaplaadi.

   5. Kinnitage turvaplaat kaardilugeja külge nelja, 8-32 x 3/8" kinnituskruviga.
   6. Viige see komplekt läbi POS-akna ava müügiautomaadi ukse seestpoolt ja kinnitage turvaplaat ukse külge, kasutades originaalset riistvara.
   7. Asetage rahatähe vastuvõtja tagasi.
4. Masinal on olukord, kus on vaja vahetükki.
   Mõned masinad võivad vajada kaardilugeja jaoks vahetükki, et tagada kaardi libistamiseks õige vahemaa. Sel juhul on USA Technologies'ilt saadaval vahetükk ja neli, 8-32 x 1" pikkust kruvi, võttes ühendust klienditeenindusega numbril 888-561-4748. Tellige vahetükk (#V6SUF1435002) ja neli, 8-32 x 1" kruvi, mis on vahetükiga paigaldamiseks õige pikkusega. Kohaldatakse saatmis- ja käsitlustasu.
   Paigaldamise lõpuleviimiseks järgige ülaltoodud juhiseid A, B või C, sõltuvalt müügiautomaadi disainist, ja asetage vahetükk kaardilugeja ja paigalduse jaoks spetsiifilise plaadi vahele ning kasutage nelja, 8-32 x 1" kruvi.


PAIGALDAGE G10-S TELEMEETER

G10-S telemeetri masinasse paigaldamiseks järgige neid samme:

1. Otsustage, kas paigaldada telemeeter kolme kaasasoleva isekeermestava kruviga või telemeetri tagaküljele kinnitatud takjapaelaribaga.

2. Valige asukoht peamises kapis või ukses, kus telemeeter on teenindamiseks juurdepääsetav ja kaitstud niiskuse eest. Vee sissetungimise vältimiseks paigaldage telemeeter vertikaalselt, kaablid allapoole rippumas. Veenduge, et see ei segaks liikuvate osade tööd ja võimaldaks kaablite paigaldamist.
3. Kui paigaldate kruvidega, keerake isekeermestavad kruvid ukse või masina raami sisse. Kui kasutate takjapaela, kinnitage takjapaelariba ukse või masina raami külge ja kleepige telemeeter selle külge.
4. Ühendage magnetilise alusega antennide (#V8WUP0101290) MCX-pistikud telemeetri põhjas olevatesse ANTENNA portidesse.
5. Asetage antennid müügiautomaadi peale või sisse metallpinnale, mis ei ole teineteisest lähemal kui 6 tolli. Veenduge, et antenne ei ümbritseks signaali nõrgendavad metallist tugiklambrid ega asuksid telemeetri või juhtplaadi lähedal, kui uks on suletud. See parandab ühendust mobiilimastiga.

6. Siduge antennikaabel telemeetri lähima kaabli külge.
7. Ühendage lahti müügiautomaadi MDB-pistikud masina juhtplaadi ja olemasolevate maksevahendite vahel. Ühendage G10-S telemeetri MDB-kaabel MDB-pistikute külge, mis lähevad masina juhtplaadi ja olemasolevate maksevahendite külge. Veenduge, et pistikud lukustuvad kindlalt kokku.*
8. Ühendage telemeetri kaabli 6-kontaktiline must pistik kaardilugeja kaabli külge. Veenduge, et pistikud lukustuvad kindlalt kokku.
9. Kas ühendage DEX-kaabel telemeetri standardse pistikupesaga müügiautomaadi DEX-porti (kaug-DEX-aruandluse jaoks) või jätke DEX-kaabel lahtiselt rippuma, kui kaug-DEX-i ei kasutata. Testige kõiki tehtud ühendusi.

* MÄRKUS: Kui rahatähtede taaskasutaja on olemas, tuleb ePort ühendada MDB-siiniga enne rahatähtede taaskasutajat, et see saaks VMC-ga korralikult suhelda.

G10-S TELEMEETRI KAABLID

DEX-kaabel

Kaardilugeja kaabel

MDB-kaabel

KONTROLLIGE PAIGALDAMIST

1. Lülitage müügiautomaat sisse ja jälgige G10-S telemeetri LED-e. Kui roheline LED vilgub, on telemeeter initsialiseeritud.
2. Kui telemeeter on LTE modemi initsialiseerinud ja juhtmevaba võrguga ühenduse loonud, peaks kaardilugeja ekraanil kuvama "Swipe or Tap To Begin" ("Alustamiseks libistage või puudutage").
3. Sel hetkel saate teha testmüügi USA Technologies Pass Card'i või krediitkaardiga.
4. Soovitame raamatupidamise eesmärgil registreerida ePort G10-S telemeetri seerianumbri ja müügiautomaadi ID.
5. Kui teil on küsimusi, võtke ühendust USAT klienditeenindusega – 888-561-4748.

Krediitkaardimaksete aktsepteerimiseks peab teil olema allkirjastatud ePort Connect Services leping ja selle seadmega seotud pangakonto. Aktiveerimisdokumentide saamiseks helistage USA Technologies klienditeenindusse numbril 888-561-4748.
