Manuali i Cantaloupe ePort G10-S

Përpara se të filloni, ju lutemi lexoni këto udhëzime tërësisht, dhe pastaj merrni disa momente për të planifikuar instalimin tuaj.

MJETET E NEVOJSHME PËR INSTALIM

• Çelës 11/32"
• Çelës 1/4"
• Zgjatues me rraketë 12"
• Kaçavidë Phillips
• Prerëse teli
• Shpues elektrik*
• Freza 3/16" & 3/8"*
• Frezë konike me shumë diametra, 1/4"-3/4"*

* Kërkohet për instalime të montuara në sipërfaqe

PROCEDURAT E INSTALIMIT PËR G10-S ePort

G10-S ePort® punon në makinat shpërndarëse me një ose dy hapje të plota të pranuesit të kartëmonedhave, duke lejuar pranimin e transaksioneve me kredi/debit duke përdorur pagesa me rrëshqitje karte ose teknologji RF. Zgjidhja G10-S ePort punon me ndërfaqen shpërndarëse MDB. Përveç kësaj, G10-S ka ndërfaqe për sistemet Coin Pulse, së bashku me një ndërfaqe seriale për sistemet e bazuara në PC. Si në modalitetet Coin Pulse ashtu edhe në Serial, parametrat mund të modifikohen për të përmbushur kërkesat e projektimit.

PËRMBAJTJA E KITIT

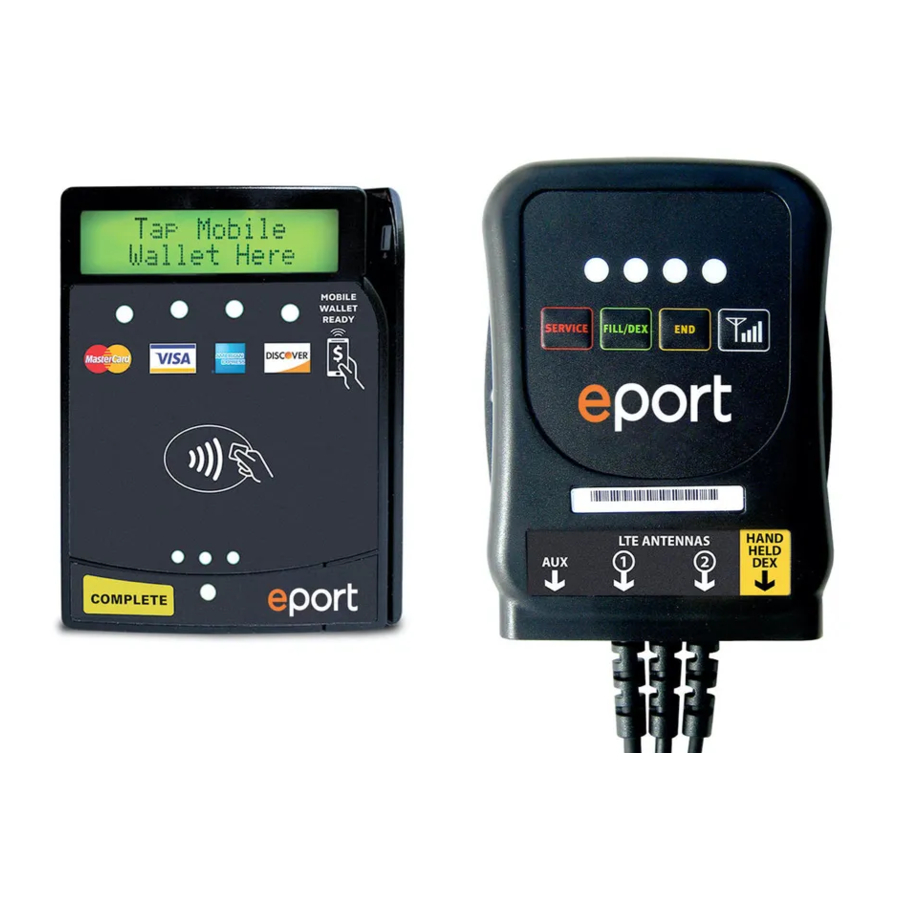

Kiti juaj LTE Wireless G10-S ePort përfshin:

• Një Telemeter G10-S me modem wireless të instaluar (#VVWUT0101903)

• Një Lexues Karte (kornizë) (#V8SUK1235003)

• Një Pllakë montimi me buzë (#VXXUE0101235)

• Një Shabllon shpimi kornize

• Dy Antena magnetike me bazë të kuqe (#V8WUP0101290)

• Një Kabllo përshtatëse kornize (#V6SUC1435003)

• Pajisje montimi: Katër vida, 8-32 x 3/8" për montimin e lexuesit, dhe tre vida vetëshpuese (#DCHZDHH62006)

• NUK JANË PARAQITUR: Afishe të ndryshme POS, Lista e kontrollit të zgjidhjes së problemeve (#V8VUD1101435), Fleta e procedurës RMA (#UXXUD0101552), ky udhëzues instalimi (#VVXUD0101912), dy shirita Velcro, gjashtë lidhëse teli për lexuesin e kartave dhe artikuj të tjerë të porositur.

PËRPARA SE TË FILLONI, lexoni udhëzimet dhe merrni disa momente për të planifikuar instalimin tuaj. Zgjidhni një vend montimi për Telemeterin G10-S që do të lejojë lehtësi qasjeje dhe nuk ndërhyn në asnjë pjesë lëvizëse në pajisjen tuaj shpërndarëse.

PROCEDURA E TESTIMIT TË FUQISË SË SINJALIT RSSI

Pjesë të nevojshme për testin RSSI: Telemeter G10-S dhe një Antenë magnetike me bazë të kuqe
Opsionale: Një Lexues Karte

Një test RSSI bëhet për të përcaktuar nëse ka forcë sinjali të pranueshme në një vend përpara instalimit. Testi gjithashtu ndihmon për të vendosur antenat për marrjen më të mirë. Aty ku antenat marrin sinjalin më të mirë do të përcaktojë gjithashtu se ku të montoni Telemeterin G10-S brenda makinës.

1. Në vendndodhjen e makinës, futni kabllot e antenave në portat ANTENNA që gjenden në fund të Telemeterit G10-S. Nëse një Lexues Karte është i pranishëm, futni kabllon nga Lexuesi i Kartës në lidhësin e zi me 6 pin të kabllos së Telemetrit.
2. Shkëputni lidhësit MDB në makinën shpërndarëse midis tabelës së kontrollit të makinës dhe pranuesit të kartëmonedhave dhe lidhni Kabllon MDB* nga Telemeteri G10-S në lidhësit MDB të makinës shpërndarëse.
3. Vendosni antenat sipër ose brenda makinës shpërndarëse në një sipërfaqe metalike jo më afër se 6 inç larg për të kryer testin për vendndodhjen e planifikuar të instalimit. Sigurohuni që antenat të mos jenë të rrethuara nga kllapa mbështetëse metalike që dobësojnë sinjalin ose të vendosura afër Telemeterit G10-S ose tabelës së kontrollit kur dera është e mbyllur. Kjo do të përmirësojë lidhjen me kullën celulare.
4. Prisni derisa Telemeteri G10-S të jetë inicializuar, gjë që tregohet nga një LED jeshil që pulson. Nëse një Lexues Karte është i pranishëm, ekrani do të shkruajë "Swipe or Tap to Begin" ("Rrëshqit ose prek për të filluar").
5. Për të filluar testimin, shtypni butonin RSSI të Telemetrit. LED-et e Telemetrit do të tregojnë forcën e sinjalit. Dhe nëse është i pranishëm, ekrani i Lexuesit të Kartës do të tregojë CSQ: XX, YY; ku XX është forca e sinjalit dhe YY është Shkalla e Gabimit të Bitit. Përdorni tabelën e mëposhtme për të përcaktuar cilësinë e sinjalit.

   Butoni RSSI

6. Nëse forca e sinjalit është e dobët ose shumë e dobët, zhvendosni antenat në një vend tjetër dhe prisni 15 sekonda derisa sinjali të stabilizohet dhe më pas rikontrolloni.
7. Pas përfundimit të testimit, shkëputni kabllon MDB të Telemeterit G10-S dhe rilidhni lidhësit MDB të makinës shpërndarëse.

* Kur një Riciklues Kartëmonedhash është i pranishëm, ePort duhet të futet në autobusin MDB përpara Ricikluesit të Kartëmonedhave për të marrë energji të mjaftueshme për të funksionuar siç duhet.

INSTALIMI I LEXUESIT RF/RRËSHQITJE KARTE

Zgjidhni metodën e instalimit të Lexuesit RF/Rrëshqitje Karte bazuar në dizajnin e makinës:

1. Makina ka një hapje të dytë për një pranues kartëmonedhash - mbani shënim madhësitë e vidave.
   1. Fikni derën e makinës dhe hiqni pllakën e zbrazët që mbulon hapjen.
   2. Bashkangjitni Lexuesin e Kartës në pllakën e montimit duke përdorur katër vida montimi, 8-32 x 3/8".

      Duhet të përdoren vida të sakta ose Lexuesi i Kartës mund të dëmtohet dhe garancia do të jetë e pavlefshme.
   3. Kaloni montimin përmes hapjes nga brenda derës së makinës dhe siguroni pllakën e montimit në derë me vidat origjinale të pllakës së zbrazët.
2. Makina nuk ka një hapje të dytë për një pranues kartëmonedhash.
   Montoni Lexuesin e Kartës në sipërfaqen e jashtme të makinës shpërndarëse:
   1. Fikni derën e makinës. Nëse është e nevojshme, hiqni përkohësisht pranuesin e kartëmonedhave gjatë shpimit dhe montimit të Lexuesit të Kartës.
   2. Përdorni një nivel të vogël dhe shirit për të siguruar shabllonin e shpimit të kornizës të përfshirë aty ku dëshironi që të vendoset Lexuesi i Kartës dhe shënoni katër vrimat e vidave të montimit dhe një vrimë për kabllon.
   3. Shponi katër vrimat 3/16" për vidat e montimit.
   4. Shponi vrimën pilot për vrimën e kabllos 5/8" me një frezë 3/8" dhe përfundoni vrimën duke përdorur ose një shpues Greenlee 41/64" (#7211BB-1/2) ose një frezë konike 1/4"–3/4" (pjesa McMaster-Carr 8841A23).
   5. Montoni Lexuesin e Kartës në pjesën e përparme të derës duke përdorur katër vida montimi, 8-32 x 3/8".
3. Makina ka një dritare POS mbi pranuesin e kartëmonedhave.
   Nëse makina (d.m.th. Royal 660, Royal 804 ose Dixie 522) ka një dritare POS menjëherë mbi pranuesin e kartëmonedhave (dyer peizazhi), duhet të instaloni Lexuesin e Kartës me Pllakën e Sigurisë (#V6XUE0520260). Një Pllakë Sigurie nuk përfshihet në komplet dhe mund të blihet veçmas.
   1. Fikni makinën.
   2. Hiqni pranuesin e kartëmonedhave.
   3. Hiqni dritaren POS mbi pranuesin e kartëmonedhave.
   4. Kaloni kabllon e bashkangjitur në pjesën e pasme të Lexuesit të Kartës përmes pllakës së sigurisë.

   5. Sigurojeni pllakën e sigurisë në Lexuesin e Kartës me katër vida montimi, 8-32 x 3/8".
   6. Kaloni këtë montim përmes hapjes së dritares POS nga brenda derës së makinës shpërndarëse dhe bashkangjitni pllakën e sigurisë në derë duke përdorur pajisjen origjinale.
   7. Zëvendësoni pranuesin e kartëmonedhave.
4. Makina ka një situatë ku nevojitet një distancues.
   Disa makina mund të kërkojnë një distancues për Lexuesin e Kartës për të siguruar hapësirë të duhur për rrëshqitjet e kartave. Nëse ky është rasti, një distancues dhe katër vida të gjata 8-32 x 1" janë në dispozicion nga USA Technologies duke kontaktuar Shërbimin e Klientit në 888-561-4748. Kërkoni Distancuesin (#V6SUF1435002) dhe katër vidat 8-32 x 1" që janë gjatësia e duhur për një instalim me një distancues. Do të aplikohet një tarifë transporti dhe trajtimi.
   Për të përfunduar instalimin, ndiqni udhëzimet A, B ose C më sipër, në varësi të dizajnit të makinës shpërndarëse, dhe vendosni distancuesin midis lexuesit të kartës dhe pllakës specifik për instalimin dhe përdorni katër vidat 8-32 x 1".


INSTALONI TELEMETERIN G10-S

Ndiqni këto hapa për të instaluar Telemeterin G10-S në një makinë:

1. Vendosni nëse do ta montoni Telemeterin duke përdorur tre vidat vetëshpuese të furnizuara, ose me një shirit Velcro të bashkangjitur në pjesën e pasme të Telemetrit.

2. Zgjidhni një vend në kabinetin kryesor ose derë ku Telemeteri është i aksesueshëm për shërbim dhe i mbrojtur nga lagështia. Për të parandaluar çdo depërtim uji, montoni Telemeterin vertikalisht me kabllot që varen poshtë. Sigurohuni që të mos ndërhyjë në asnjë pjesë lëvizëse dhe të lejojë kalimin e kabllove.
3. Nëse montoni me vida, vidhosni vidat vetëshpuese në kornizën e derës ose makinës. Nëse përdorni Velcro, bashkangjitni një shirit Velcro në kornizën e derës ose makinës dhe ngjitni Telemeterin në të.
4. Lidhni lidhësit MCX të Antenave me bazë magnetike' (#V8WUP0101290) në portat ANTENNA që gjenden në fund të Telemetrit.
5. Vendosni antenat sipër ose brenda makinës shpërndarëse në një sipërfaqe metalike jo më afër se 6 inç larg. Sigurohuni që antenat të mos jenë të rrethuara nga kllapa mbështetëse metalike që dobësojnë sinjalin ose të vendosura afër Telemetrit ose tabelës së kontrollit kur dera është e mbyllur. Kjo do të përmirësojë lidhjen me kullën celulare.

6. Lidhni kabllon e antenës me kabllon më të afërt nga Telemeteri.
7. Shkëputni lidhësit MDB në makinën shpërndarëse midis Tabelës së Kontrollit të makinës dhe pajisjeve ekzistuese të pagesës. Lidhni Kabllon MDB nga Telemeteri G10-S në lidhësit MDB që shkojnë në Tabelën e Kontrollit të makinës dhe pajisjet ekzistuese të pagesës. Sigurohuni që lidhësit të kapen fort së bashku.*
8. Futni lidhësin e zi me 6 pin nga kablloja e Telemetrit në kabllon nga Lexuesi i Kartës. Sigurohuni që lidhësit të kapen fort së bashku.
9. Ose lidhni kabllon DEX me prizën standarde nga Telemeteri në portën DEX të makinës shpërndarëse (për raportim të largët DEX), ose lëreni kabllon DEX të varet lirshëm nëse nuk do të përdoret asnjë DEX i largët. Testoni të gjitha lidhjet e bëra.

* SHËNIM: Kur një Riciklues Kartëmonedhash është i pranishëm, ePort duhet të futet në autobusin MDB përpara Ricikluesit të Kartëmonedhave në mënyrë që të mund të komunikojë siç duhet me VMC.

KABLLOT E TELEMETRIT G10-S

Kabllo DEX

Kabllo e Lexuesit të Kartës

Kabllo MDB

VERIFIKONI INSTALIMIN

1. Ndizni makinën shpërndarëse dhe vëzhgoni LED-et e Telemeterit G10-S. Kur LED-i jeshil pulson, Telemeteri është inicializuar.
2. Pasi Telemeteri të ketë inicializuar Modemin LTE dhe të jetë lidhur me rrjetin wireless, ekrani i Lexuesit të Kartës duhet të shkruajë "Swipe or Tap To Begin" ("Rrëshqit ose prek për të filluar").
3. Në këtë pikë mund të kryeni një shitje prove me një Kartë Kalimi USA Technologies ose kartë krediti.
4. Ne rekomandojmë regjistrimin e numrit serial të Telemeterit ePort G10-S dhe ID-së së makinës shpërndarëse për qëllime kontabiliteti.
5. Kontaktoni Kujdesin ndaj Klientit të USAT nëse keni ndonjë pyetje – 888-561-4748.

Duhet të keni një Kontratë të nënshkruar të Shërbimeve ePort Connect dhe një llogari bankare të caktuar në këtë pajisje që ajo të jetë në gjendje të pranojë transaksione me kartë krediti. Ju lutemi telefononi Kujdesin ndaj Klientit të USA Technologies në 888-561-4748, nëse keni nevojë për dokumente aktivizimi.

INFORMACION MBI MARKËN

CANTALOUPE
100 Deerfield Lane, Ste 300, Malvern, PA 19355

KUJDESI NDAJ KLIENTIT CANTALOUPE

Kontaktoni Kujdesin ndaj Klientit Cantaloupe për mbështetje teknike dhe për të kërkuar pjesë shtesë, informacion dhe formularë para-autorizimi.

Telefon: 888.561.4748
FAX: 610.989.9695
Email: customerservice@cantaloupe.com
Dyqan online: https://store.cantaloupe.com/

ADRESAT E WEBSITE-IT CANTALOUPE

Hyrja në Website-in e Klientit
https://www.seedlive.com

Faqja e Kompanisë
https://www.cantaloupe.com

Kjo pajisje përputhet me Pjesën 15 të Rregullave të FCC. Funksionimi i nënshtrohet dy kushteve të mëposhtme:

1. Kjo pajisje mund të mos shkaktojë ndërhyrje të dëmshme
2. Kjo pajisje duhet të pranojë çdo ndërhyrje të marrë, duke përfshirë ndërhyrjet që mund të shkaktojnë funksionim të padëshiruar.

#VVXUD0101912 REV I

Të gjitha përmbajtjet © Copyright 2017 USA Technologies, Inc.
Të gjitha të drejtat e rezervuara.

Ky udhëzues është krijuar gjatë kohës që Kompania ishte USA Technologies, Inc.
Kompania ndryshoi markën në Cantaloupe, Inc. më 19 prill 2021. Për informacion kontakti, ju lutemi vizitoni www.cantaloupe.com.
