Mwongozo wa Cantaloupe ePort G10-S

Kabla ya kuanza, tafadhali soma maagizo haya kwa ukamilifu, na kisha chukua muda mfupi kupanga usakinishaji wako.

ZANA ZINAZOHITAJIKA KWA USAKINISHAJI

• Soketi ya 11/32"
• Soketi ya 1/4"
• Ratchet ya Ugani ya 12"
• Bisibisi ya Phillips
• Vikatakata Waya
• Kipenyo cha Umeme*
• 3/16" & 3/8" Drill Bit*
• Multi-diameter Step Drill Bit, 1/4"-3/4"*

* Inahitajika kwa usakinishaji wa uso

TARATIBU ZA USAKINISHAJI KWA G10-S ePort

G10-S ePort® hufanya kazi katika mashine za kuuza bidhaa zenye nafasi moja au mbili kamili za kupokea noti, kuruhusu kukubali miamala ya kadi ya mkopo/debit kwa kutumia malipo ya Card Swipe au teknolojia ya RF. Suluhisho la G10-S ePort hufanya kazi na kiolesura cha kuuza cha MDB. Zaidi ya hayo, G10-S ina violesura vya mifumo ya Coin Pulse, pamoja na kiolesura cha serial kwa mifumo inayotegemea PC. Katika Modi za Coin Pulse na Serial, vigezo vinaweza kubadilishwa ili kukidhi mahitaji ya muundo.

YALIYOMO KWENYE KIT

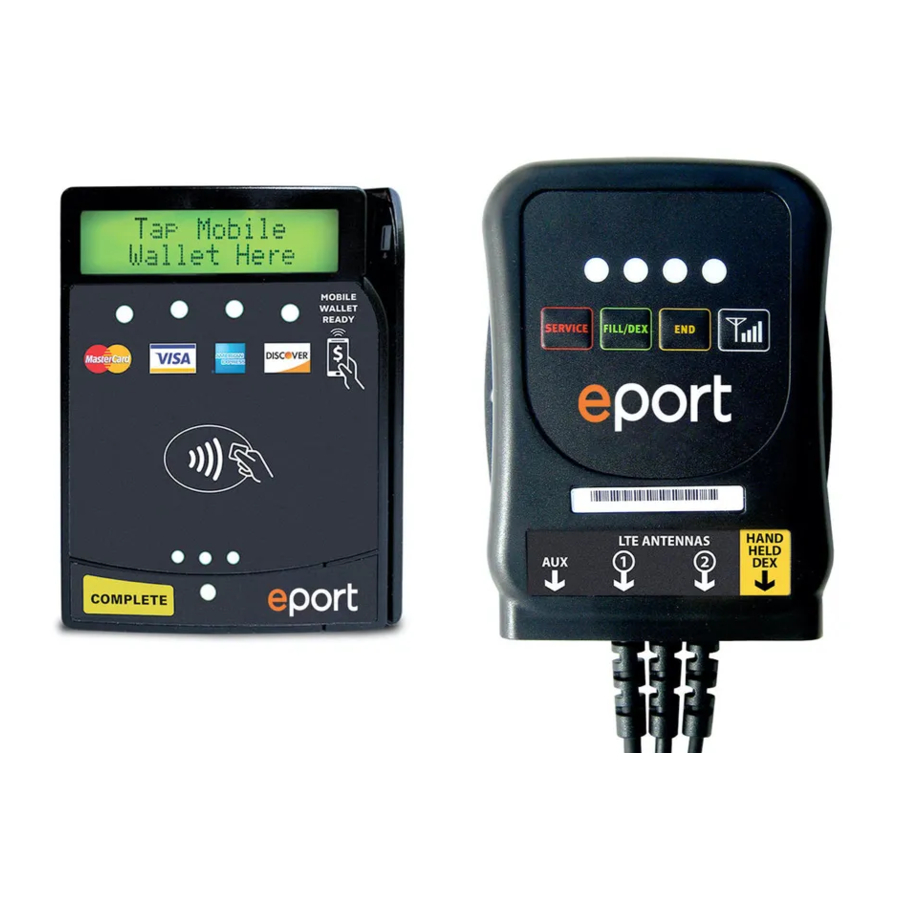

Kit yako ya LTE Wireless G10-S ePort inajumuisha:

• Telemeter moja ya G10-S iliyo na modem isiyo na waya iliyosakinishwa (#VVWUT0101903)

• Kisoma Kadi kimoja (Bezel) (#V8SUK1235003)

• Bamba moja la Kupachika la Flange (#VXXUE0101235)

• Kiolezo kimoja cha Kuchimba Bezel

• Antena mbili za Msingi Mwekundu za Sumaku (#V8WUP0101290)

• Kebo moja ya Adapta ya Bezel (#V6SUC1435003)

• Vifaa vya Kupachika: Screws nne, 8-32 x 3/8" za kupachika kisoma kadi, na screws tatu za kujichimba (#DCHZDHH62006)

• HAZIJAONYESHWA KWENYE PICHA: Stika mbalimbali za POS, Orodha ya Ukaguzi wa Utatuzi (#V8VUD1101435), Karatasi ya Utaratibu wa RMA (#UXXUD0101552), mwongozo huu wa usakinishaji (#VVXUD0101912), vipande viwili vya Velcro, vifungo sita vya Waya kwa Kisoma Kadi, na vitu vingine vya agizo.

KABLA HUJAANZA, soma maagizo na chukua muda mfupi kupanga usakinishaji wako. Chagua eneo la kupachika Telemeter ya G10-S ambayo itaruhusu ufikiaji rahisi na haitaingilia sehemu zozote zinazohamia kwenye vifaa vyako vya kuuza.

UTARATIBU WA KUPIMA NGUVU YA ISHARA YA RSSI

Sehemu Zinazohitajika kwa Jaribio la RSSI: Telemeter ya G10-S na Antena ya Msingi Mwekundu ya Sumaku
Hiari: Kisoma Kadi

Jaribio la RSSI hufanywa ili kubaini ikiwa kuna nguvu ya ishara inayokubalika katika eneo kabla ya kusakinisha. Jaribio pia husaidia kuweka antena kwa mapokezi bora. Mahali ambapo antena hupokea ishara bora pia itaamua mahali pa kupachika Telemeter ya G10-S ndani ya mashine.

1. Katika eneo la mashine, chomeka nyaya za antena kwenye bandari za ANTENNA zinazopatikana chini ya Telemeter ya G10-S. Ikiwa Kisoma Kadi kipo, chomeka kebo kutoka kwa Kisoma Kadi kwenye kiunganishi cheusi cha pini 6 cha kebo ya Telemeter.
2. Tenganisha viunganishi vya MDB kwenye mashine ya kuuza kati ya bodi ya kudhibiti mashine na kipokea noti na uunganishe Kebo ya MDB* kutoka kwa Telemeter ya G10-S kwenye viunganishi vya MDB vya mashine ya kuuza.
3. Weka antena juu ya, au ndani ya mashine ya kuuza kwenye uso wa chuma usio karibu zaidi ya inchi 6 ili kufanya jaribio kwa eneo lililopangwa la usakinishaji. Hakikisha antena hazijazungukwa na mabano ya chuma yanayodhoofisha ishara au ziko karibu na Telemeter ya G10-S au bodi ya kudhibiti wakati mlango umefungwa. Hii itaboresha muunganisho kwenye mnara wa seli.
4. Subiri hadi Telemeter ya G10-S ianzishwe, ambayo inaonyeshwa na LED ya kijani inayomulika. Ikiwa Kisoma Kadi kipo, onyesho litasoma "Swipe or Tap to Begin" ("Telezesha kidole au Gusa ili Kuanza").
5. Ili kuanza kupima, bonyeza kitufe cha RSSI cha Telemeter. LED za Telemeter zitaonyesha nguvu ya ishara. Na ikiwa ipo, onyesho la Kisoma Kadi litaonyesha CSQ: XX, YY; ambapo XX ni nguvu ya ishara na YY ni Kiwango cha Hitilafu ya Bit. Tumia jedwali lifuatalo kuamua ubora wa ishara.

   Kitufe cha RSSI

6. Ikiwa nguvu ya ishara ni dhaifu au dhaifu sana, songa antena kwenda eneo lingine na usubiri sekunde 15 hadi ishara itulie na kisha uangalie tena.
7. Baada ya kukamilisha upimaji, tenganisha kebo ya MDB ya Telemeter ya G10-S na uunganishe tena viunganishi vya MDB vya mashine ya kuuza.

* Wakati Kipokea Noti kipo, ePort lazima ichomekwe kwenye basi ya MDB mbele ya Kipokea Noti ili kupokea nguvu ya kutosha kufanya kazi vizuri.

USAkINISHAJI WA KISOMA KADI CHA RF/CARD SWIPE

Chagua mbinu ya usakinishaji ya Kisoma Kadi cha RF/Card Swipe kulingana na muundo wa mashine:

1. Mashine ina nafasi ya pili ya kipokea noti - zingatia ukubwa wa screws.
   1. Zima mlango wa mashine na uondoe bamba tupu linalofunika nafasi.
   2. Ambatisha Kisoma Kadi kwenye bamba la kupachika kwa kutumia screws nne za kupachika, 8-32 x 3/8".

      Screws sahihi lazima zitumike au Kisoma Kadi kinaweza kuharibiwa na dhamana itakuwa batili.
   3. Pitisha mkusanyiko kupitia nafasi kutoka ndani ya mlango wa mashine na uimarishe bamba la kupachika kwenye mlango na screws asili, tupu za bamba.
2. Mashine haina nafasi ya pili ya kipokea noti.
   Pachika Kisoma Kadi kwenye uso wa nje wa mashine ya kuuza:
   1. Zima mlango wa mashine. Ikiwa ni lazima, ondoa kwa muda kipokea noti wakati wa kuchimba na kupachika Kisoma Kadi.
   2. Tumia kiwango kidogo na mkanda ili kulinda kiolezo cha Kuchimba Bezel kilichojumuishwa mahali unapotaka Kisoma Kadi kiwe, na uweke alama kwenye mashimo manne ya screw za kupachika na shimo la kebo.
   3. Chimbe mashimo manne ya 3/16" kwa screws za kupachika.
   4. Chimbe shimo la majaribio kwa shimo la kebo la 5/8" na biti ya 3/8" na umalize shimo kwa kutumia ama punch ya Greenlee ya 41/64" (#7211BB-1/2) au drill ya hatua ya 1/4"–3/4" (sehemu ya McMaster-Carr 8841A23).
   5. Pachika Kisoma Kadi mbele ya mlango kwa kutumia screws nne za kupachika, 8-32 x 3/8".
3. Mashine ina dirisha la POS juu ya kipokea noti.
   Ikiwa mashine (i.e. Royal 660, Royal 804, au Dixie 522) ina dirisha la POS juu ya kipokea noti (milango ya mandhari), lazima usakinishe Kisoma Kadi na Bamba la Usalama (#V6XUE0520260). Bamba la Usalama halijajumuishwa kwenye kit na linaweza kununuliwa kando.
   1. Zima mashine.
   2. Ondoa kipokea noti.
   3. Ondoa dirisha la POS juu ya kipokea noti.
   4. Elekeza kebo iliyoambatishwa nyuma ya Kisoma Kadi kupitia bamba la usalama.

   5. Salama bamba la usalama kwenye Kisoma Kadi na screws nne za kupachika, 8-32 x 3/8".
   6. Pitisha mkusanyiko huu kupitia nafasi ya dirisha la POS kutoka ndani ya mlango wa mashine ya kuuza, na uambatishe bamba la usalama kwenye mlango kwa kutumia vifaa asili.
   7. Badilisha kipokea noti.
4. Mashine ina hali ambapo spacer inahitajika.
   Mashine zingine zinaweza kuhitaji spacer kwa Kisoma Kadi ili kutoa kibali sahihi cha kutelezesha kadi. Ikiwa ndivyo ilivyo, spacer na screws nne, 8-32 x 1" ndefu zinapatikana kutoka USA Technologies kwa kuwasiliana na Huduma kwa Wateja kwa 888-561-4748. Omba Spacer (#V6SUF1435002) na screws nne, 8-32 x 1" ambazo ni urefu sahihi kwa usakinishaji na spacer. Ada ya usafirishaji na utunzaji itatumika.
   Ili kukamilisha usakinishaji, fuata maagizo ya A, B au C hapo juu kulingana na muundo wa mashine ya kuuza, na uweke spacer kati ya kisoma kadi na bamba maalum kwa usakinishaji na utumie screws nne, 8-32 x 1".


SAKINISHA TELEMETER YA G10-S

Fuata hatua hizi kusakinisha Telemeter ya G10-S kwenye mashine:

1. Amua ikiwa utapachika Telemeter kwa kutumia screws tatu za kujigonga zilizotolewa, au kwa ukanda wa Velcro uliowekwa nyuma ya Telemeter.

2. Chagua eneo kwenye kabati kuu au mlango ambapo Telemeter inapatikana kwa huduma na inalindwa kutokana na unyevu. Ili kuzuia uingiliaji wowote wa maji, pachika Telemeter wima na nyaya zikining'inia chini. Hakikisha haitaingilia sehemu zozote zinazohamia na kuruhusu uelekezaji wa kebo.
3. Ikiwa unapachika na screws, screw screws za kujigonga kwenye fremu ya mlango au mashine. Ikiwa unatumia Velcro, ambatisha ukanda wa Velcro kwenye fremu ya mlango au mashine na ushikamishe Telemeter kwake.
4. Unganisha viunganishi vya MCX vya Antena za Msingi wa Sumaku' (#V8WUP0101290) kwenye bandari za ANTENNA zinazopatikana chini ya Telemeter.
5. Weka antena juu ya, au ndani ya mashine ya kuuza kwenye uso wa chuma usio karibu zaidi ya inchi 6. Hakikisha antena hazijazungukwa na mabano ya chuma yanayodhoofisha ishara au ziko karibu na Telemeter au bodi ya kudhibiti wakati mlango umefungwa. Hii itaboresha muunganisho kwenye mnara wa seli.

6. Funga kebo ya antena kwenye kebo ya karibu kutoka kwa Telemeter.
7. Tenganisha viunganishi vya MDB kwenye mashine ya kuuza kati ya Bodi ya Kudhibiti mashine na vifaa vya malipo vilivyopo. Unganisha Kebo ya MDB kutoka kwa Telemeter ya G10-S kwenye viunganishi vya MDB vinavyoenda kwenye Bodi ya Kudhibiti mashine na vifaa vya malipo vilivyopo. Hakikisha viunganishi vinafungwa kwa uthabiti pamoja.*
8. Chomeka kiunganishi cheusi cha pini 6 kutoka kwa kebo ya Telemeter kwenye kebo kutoka kwa Kisoma Kadi. Hakikisha viunganishi vinafungwa kwa uthabiti pamoja.
9. Ama unganisha kebo ya DEX na plagi ya kawaida kutoka kwa Telemeter kwenye bandari ya DEX ya mashine ya kuuza (kwa kuripoti DEX ya mbali), au acha kebo ya DEX ikining'inia ikiwa hakuna DEX ya mbali itakayotumika. Jaribu miunganisho yote iliyofanywa.

* KUMBUKA: Wakati Kipokea Noti kipo, ePort lazima ichomekwe kwenye basi ya MDB mbele ya Kipokea Noti ili iweze kuwasiliana vizuri na VMC.

NYAYA ZA TELEMETER YA G10-S

Kebo ya DEX

Kebo ya Kisoma Kadi

Kebo ya MDB

THIBITISHA USAKINISHAJI

1. Washa mashine ya kuuza na uangalie LED za Telemeter ya G10-S. Wakati LED ya kijani inamulika, Telemeter imeanzishwa.
2. Mara tu Telemeter imeanzisha Modem ya LTE na imeunganishwa kwenye mtandao usio na waya, onyesho la Kisoma Kadi linapaswa kusoma "Swipe or Tap To Begin" ("Telezesha kidole au Gusa ili Kuanza").
3. Katika hatua hii unaweza kufanya uuzaji wa majaribio na Kadi ya Kupita ya USA Technologies au kadi ya mkopo.
4. Tunapendekeza kurekodi nambari ya serial ya Telemeter ya ePort G10-S na kitambulisho cha mashine ya kuuza kwa madhumuni ya uhasibu.
5. Wasiliana na Huduma ya Wateja ya USAT ikiwa una maswali yoyote – 888-561-4748.

Lazima uwe na Mkataba wa Huduma za ePort Connect uliosainiwa na akaunti ya benki iliyopewa kifaa hiki ili kiweze kukubali miamala ya kadi ya mkopo. Tafadhali piga simu kwa Huduma ya Wateja ya USA Technologies kwa 888-561-4748, ikiwa unahitaji hati za uanzishaji.

TAARIFA ZA BRAND

CANTALOUPE
100 Deerfield Lane, Ste 300, Malvern, PA 19355

HUDUMA YA WATEJA YA CANTALOUPE

Wasiliana na Huduma ya Wateja ya Cantaloupe kwa usaidizi wa kiufundi na kuomba sehemu za ziada, habari, na fomu za idhini ya awali.

Simu: 888.561.4748
FAX: 610.989.9695
Barua pepe: customerservice@cantaloupe.com
Duka la Mtandaoni: https://store.cantaloupe.com/

ANWANI ZA TOVUTI ZA CANTALOUPE

Kuingia kwa Tovuti ya Mteja
https://www.seedlive.com

Tovuti ya Kampuni
https://www.cantaloupe.com

Kifaa hiki kinatii Sehemu ya 15 ya Sheria za FCC. Uendeshaji unategemea masharti mawili yafuatayo:

1. Kifaa hiki hakiwezi kusababisha usumbufu mbaya
2. Kifaa hiki lazima kikubali usumbufu wowote uliopokelewa, pamoja na usumbufu ambao unaweza kusababisha uendeshaji usiohitajika.

#VVXUD0101912 REV I

Yote yaliyomo © Hakimiliki 2017 USA Technologies, Inc.
Haki zote zimehifadhiwa.

Mwongozo huu uliundwa wakati wa umiliki wa Kampuni kama USA Technologies, Inc.
Kampuni ilibadilisha jina na kuwa Cantaloupe, Inc. Aprili 19, 2021. Kwa habari ya mawasiliano tafadhali tembelea www.cantaloupe.com.
