Cantaloupe ePort G10-S -käyttöohje

Ennen aloittamista, lue nämä ohjeet huolellisesti ja varaa sitten hetki asennuksen suunnitteluun.

ASENNUKSEEN TARVITTAVAT TYÖKALUT

• 11/32" hylsy
• 1/4" hylsy
• 12" jatkovarsi räikkä
• Phillips-ruuvimeisseli
• Sivuleikkurit
• Porakone*
• 3/16" & 3/8" poranterä*
• Monihalkaisijainen poranterä, 1/4"-3/4"*

* Vaaditaan pinta-asennettaviin asennuksiin

G10-S ePort -ASENNUSMENETTELYT

G10-S ePort® toimii myyntiautomaateissa, joissa on yksi tai kaksi täyttä setelinlukijan aukkoa, mikä mahdollistaa luotto-/pankkikorttitapahtumien hyväksymisen käyttämällä kortinlukua tai RF-tekniikan maksuja. G10-S ePort -ratkaisu toimii MDB-myyntirajapinnan kanssa. Lisäksi G10-S:ssä on liitännät Coin Pulse -järjestelmille sekä sarjaliitäntä PC-pohjaisille järjestelmille. Sekä Coin Pulse- että Serial-tiloissa parametreja voidaan muokata suunnitteluvaatimusten mukaisiksi.

PAKETIN SISÄLTÖ

LTE Wireless G10-S ePort -paketti sisältää:

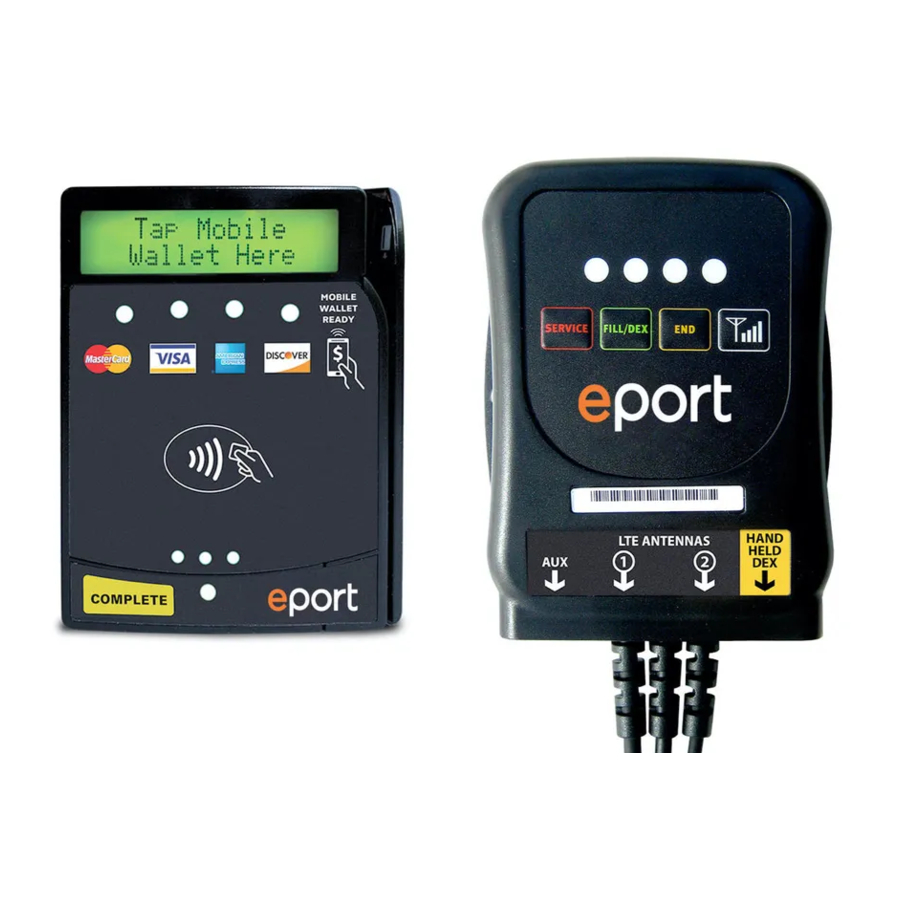

• Yksi G10-S-telemetri langattomalla modeemilla asennettuna (#VVWUT0101903)

• Yksi kortinlukija (kehys) (#V8SUK1235003)

• Yksi laippakiinnityslevy (#VXXUE0101235)

• Yksi kehyksen porausmalli

• Kaksi magneettista punaista pohja-antennia (#V8WUP0101290)

• Yksi kehyksen sovitinkaapeli (#V6SUC1435003)

• Asennustarvikkeet: Neljä 8-32 x 3/8" ruuvia lukijan kiinnittämiseen ja kolme itseporaavaa ruuvia (#DCHZDHH62006)

• EI KUVASSA: Erilaisia POS-tarroja, vianmäärityksen tarkistuslista (#V8VUD1101435), RMA-menettelyohje (#UXXUD0101552), tämä asennusopas (#VVXUD0101912), kaksi tarranauhaa, kuusi nippusidettä kortinlukijalle ja muita tilaustuotteita.

ENNEN ALOITTAMISTA, lue ohjeet ja varaa hetki asennuksen suunnitteluun. Valitse G10-S-telemetrille asennuspaikka, joka mahdollistaa helpon pääsyn ja ei häiritse myyntilaitteesi liikkuvia osia.

RSSI-SIGNAALINVOIMUUDEN TESTAUSMENETTELY

RSSI-testiin tarvittavat osat: G10-S-telemetri ja magneettinen punainen pohja-antenni
Valinnainen: Kortinlukija

RSSI-testi tehdään sen määrittämiseksi, onko sijainnissa riittävä signaalinvoimakkuus ennen asennusta. Testi auttaa myös sijoittamaan antennit parhaan vastaanoton saavuttamiseksi. Paikka, jossa antennit vastaanottavat parhaan signaalin, määrittää myös, mihin G10-S-telemetri asennetaan koneen sisälle.

1. Koneen sijainnissa kytke antennien kaapelit G10-S-telemetrin pohjassa oleviin ANTENNA-portteihin. Jos kortinlukija on paikalla, kytke kortinlukijan kaapeli telemetrikaapelin 6-nastaiseen mustaan liittimeen.
2. Irrota myyntiautomaatin MDB-liittimet koneen ohjauskortin ja setelinlukijan välistä ja kytke G10-S-telemetrin MDB-kaapeli* myyntiautomaatin MDB-liittimiin.
3. Aseta antennit myyntiautomaatin päälle tai sisälle metallipinnalle vähintään 6 tuuman etäisyydelle toisistaan, jotta voit suorittaa testin suunnitellulle asennuspaikalle. Varmista, että antenneja ei ympäröi signaalia heikentävät metalliset tukikannattimet tai että ne sijaitsevat lähellä G10-S-telemetriä tai ohjauskorttia, kun ovi on suljettu. Tämä parantaa yhteyttä matkapuhelinmastoon.
4. Odota, kunnes G10-S-telemetri on alustettu, mistä kertoo vilkkuva vihreä LED. Jos kortinlukija on paikalla, näytössä lukee "Swipe or Tap to Begin" ("Pyyhkäise tai napauta aloittaaksesi").
5. Aloita testaus painamalla telemetrin RSSI-painiketta. Telemetrin LEDit ilmaisevat signaalinvoimakkuuden. Ja jos kortinlukija on paikalla, sen näytössä näkyy CSQ: XX, YY; jossa XX on signaalinvoimakkuus ja YY on bittivirhesuhde. Käytä seuraavaa taulukkoa signaalin laadun määrittämiseen.

   RSSI-painike

6. Jos signaalinvoimakkuus on huono tai erittäin huono, siirrä antenneja toiseen paikkaan ja odota 15 sekuntia, kunnes signaali vakiintuu, ja tarkista sitten uudelleen.
7. Kun testaus on valmis, irrota G10-S-telemetrin MDB-kaapeli ja kytke myyntiautomaatin MDB-liittimet takaisin.

* Kun setelien kierrättäjä on paikalla, ePort on kytkettävä MDB-väylään ennen setelien kierrättäjää, jotta se saa tarpeeksi virtaa toimiakseen oikein.

RF/KORTINLUKIJAN ASENNUS

Valitse RF/kortinlukijan asennustapa koneen rakenteen perusteella:

1. Koneessa on toinen aukko setelinlukijalle - pane merkille ruuvien koot.
   1. Katkaise virta koneen ovesta ja irrota aukon peittävä tyhjä levy.
   2. Kiinnitä kortinlukija kiinnityslevyyn käyttämällä neljää 8-32 x 3/8" kiinnitysruuvia.

      Oikeita ruuveja on käytettävä, muuten kortinlukija voi vaurioitua ja takuu raukeaa.
   3. Vie kokoonpano aukon läpi koneen oven sisäpuolelta ja kiinnitä kiinnityslevy oveen alkuperäisillä, tyhjän levyn ruuveilla.
2. Koneessa ei ole toista aukkoa setelinlukijalle.
   Asenna kortinlukija myyntiautomaatin ulkopinnalle:
   1. Katkaise virta koneen ovesta. Irrota tarvittaessa setelinlukija väliaikaisesti kortinlukijan porauksen ja asennuksen aikana.
   2. Käytä pientä vatupassia ja teippiä kiinnittääksesi mukana toimitetun kehyksen porausmallin haluamaasi kohtaan kortinlukijalle ja merkitse neljä kiinnitysruuvin reikää ja reikä kaapelille.
   3. Poraa neljä 3/16" reikää kiinnitysruuveille.
   4. Poraa ohjausreikä 5/8" kaapelin reiälle 3/8" terällä ja viimeistele reikä joko 41/64" Greenlee -lävistystyökalulla (#7211BB-1/2) tai 1/4"–3/4" poranterällä (McMaster-Carr -osa 8841A23).
   5. Kiinnitä kortinlukija oven etuosaan käyttämällä neljää 8-32 x 3/8" kiinnitysruuvia.
3. Koneessa on POS-ikkuna setelinlukijan yläpuolella.
   Jos koneessa (esim. Royal 660, Royal 804 tai Dixie 522) on POS-ikkuna juuri setelinlukijan yläpuolella (vaakaovet), kortinlukija on asennettava turvalevyn (#V6XUE0520260) kanssa. Turvalevy ei sisälly pakkaukseen, ja se voidaan ostaa erikseen.
   1. Katkaise virta koneesta.
   2. Irrota setelinlukija.
   3. Irrota POS-ikkuna setelinlukijan yläpuolelta.
   4. Vie kortinlukijan takana oleva kaapeli turvalevyn läpi.

   5. Kiinnitä turvalevy kortinlukijaan neljällä 8-32 x 3/8" kiinnitysruuvilla.
   6. Vie tämä kokoonpano POS-ikkunan aukon läpi myyntiautomaatin oven sisäpuolelta ja kiinnitä turvalevy oveen alkuperäisillä kiinnikkeillä.
   7. Vaihda setelinlukija.
4. Koneessa on tilanne, jossa tarvitaan välikappale.
   Jotkin koneet saattavat vaatia kortinlukijalle välikappaleen, jotta kortin pyyhkäisy onnistuu oikein. Jos näin on, välikappale ja neljä 8-32 x 1" pitkää ruuvia ovat saatavilla USA Technologiesilta ottamalla yhteyttä asiakaspalveluun numeroon 888-561-4748. Pyydä välikappaletta (#V6SUF1435002) ja neljää 8-32 x 1" ruuvia, jotka ovat oikean pituisia asennukseen välikappaleen kanssa. Toimitus- ja käsittelymaksu veloitetaan.
   Viimeistele asennus noudattamalla yllä olevia A-, B- tai C-ohjeita myyntiautomaatin rakenteesta riippuen ja aseta välikappale kortinlukijan ja asennukselle ominaisen levyn väliin ja käytä neljää 8-32 x 1" ruuvia.


ASENNA G10-S-TELEMETRI

Asenna G10-S-telemetri koneeseen seuraavasti:

1. Päätä, asennetaanko telemetri kolmella mukana toimitetulla itsekierteittävällä ruuvilla vai telemetrin takaosaan kiinnitetyllä tarranauhalla.

2. Valitse pääkaapista tai ovesta paikka, jossa telemetri on helposti huollettavissa ja suojassa kosteudelta. Vesivuotojen estämiseksi asenna telemetri pystysuoraan kaapelit alaspäin roikkuen. Varmista, että se ei häiritse liikkuvia osia ja mahdollistaa kaapelien reitityksen.
3. Jos asennat ruuveilla, ruuvaa itsekierteittävät ruuvit oven tai koneen runkoon. Jos käytät tarranauhaa, kiinnitä tarranauha oven tai koneen runkoon ja kiinnitä telemetri siihen.
4. Kytke magneettisten pohja-antennien (#V8WUP0101290) MCX-liittimet telemetrin pohjassa oleviin ANTENNA-portteihin.
5. Aseta antennit myyntiautomaatin päälle tai sisälle metallipinnalle vähintään 6 tuuman etäisyydelle toisistaan. Varmista, että antenneja ei ympäröi signaalia heikentävät metalliset tukikannattimet tai että ne sijaitsevat lähellä telemetriä tai ohjauskorttia, kun ovi on suljettu. Tämä parantaa yhteyttä matkapuhelinmastoon.

6. Kiinnitä antennikaapeli telemetrin lähimpään kaapeliin.
7. Irrota myyntiautomaatin MDB-liittimet koneen ohjauskortin ja olemassa olevien maksulaitteiden välistä. Kytke G10-S-telemetrin MDB-kaapeli koneen ohjauskorttiin ja olemassa oleviin maksulaitteisiin meneviin MDB-liittimiin. Varmista, että liittimet lukittuvat tiukasti yhteen.*
8. Kytke telemetrikaapelin 6-nastainen musta liitin kortinlukijan kaapeliin. Varmista, että liittimet lukittuvat tiukasti yhteen.
9. Joko kytke DEX-kaapeli telemetrin vakioliittimellä myyntiautomaatin DEX-porttiin (etä-DEX-raportointia varten) tai jätä DEX-kaapeli roikkumaan löysästi, jos etä-DEX-raportointia ei käytetä. Testaa kaikki tehdyt liitännät.

* HUOMAUTUS: Kun setelien kierrättäjä on paikalla, ePort on kytkettävä MDB-väylään ennen setelien kierrättäjää, jotta se voi kommunikoida oikein VMC:n kanssa.

G10-S-TELEMETRIN KAAPELIT

DEX-kaapeli

Kortinlukijan kaapeli

MDB-kaapeli

TARKISTA ASENNUS

1. Kytke myyntiautomaattiin virta ja tarkkaile G10-S-telemetrin LED-valoja. Kun vihreä LED vilkkuu, telemetri on alustettu.
2. Kun telemetri on alustanut LTE-modeemin ja muodostanut yhteyden langattomaan verkkoon, kortinlukijan näytössä pitäisi lukea "Swipe or Tap To Begin" ("Pyyhkäise tai napauta aloittaaksesi").
3. Tässä vaiheessa voit suorittaa testimyynnin USA Technologies -passikortilla tai luottokortilla.
4. Suosittelemme kirjaamaan ylös ePort G10-S -telemetrin sarjanumeron ja myyntiautomaatin tunnuksen kirjanpitoa varten.
5. Ota yhteyttä USAT:n asiakaspalveluun, jos sinulla on kysyttävää – 888-561-4748.

Sinulla on oltava allekirjoitettu ePort Connect -palvelusopimus ja tähän laitteeseen liitetty pankkitili, jotta se voi hyväksyä luottokorttitapahtumia. Soita USA Technologiesin asiakaspalveluun numeroon 888-561-4748, jos tarvitset aktivointiasiakirjoja.
