Cantaloupe ePort G10-S qo'llanmasi

Ishni boshlashdan oldin, iltimos, ushbu ko'rsatmalarni diqqat bilan o'qing va o'rnatishni rejalashtirish uchun bir necha daqiqa vaqt ajrating.

O'RNATISH UCHUN ZARUR BO'LGAN ASBOBLAR

• 11/32" kalit
• 1/4" kalit
• 12" uzaytma tishli mexanizm
• Phillips tornavida
• Sim kesgichlar
• Elektr burg'isi*
• 3/16" va 3/8" burg'ulash uchi*
• Ko'p diametrli zinapoyali burg'ulash uchi, 1/4"-3/4"*

* Yuza o'rnatish uchun zarur

G10-S ePortNI O'RNATISH TARTIBLARI

G10-S ePort® bir yoki ikkita to'liq banknot qabul qilgich teshiklari bo'lgan savdo avtomatlarida ishlaydi va Card Swipe yoki RF texnologiyasi to'lovlari yordamida kredit/debet operatsiyalarini qabul qilish imkonini beradi. G10-S ePort yechimi MDB savdo interfeysi bilan ishlaydi. Bundan tashqari, G10-S-da Coin Pulse tizimlari uchun interfeyslar, shuningdek, kompyuterga asoslangan tizimlar uchun ketma-ket interfeys mavjud. Coin Pulse va Ketma-ket rejimlarda parametrlar dizayn talablariga javob beradigan tarzda o'zgartirilishi mumkin.

KOMPLEKT MAZMUNI

Sizning LTE simsiz G10-S ePort to'plamingiz quyidagilarni o'z ichiga oladi:

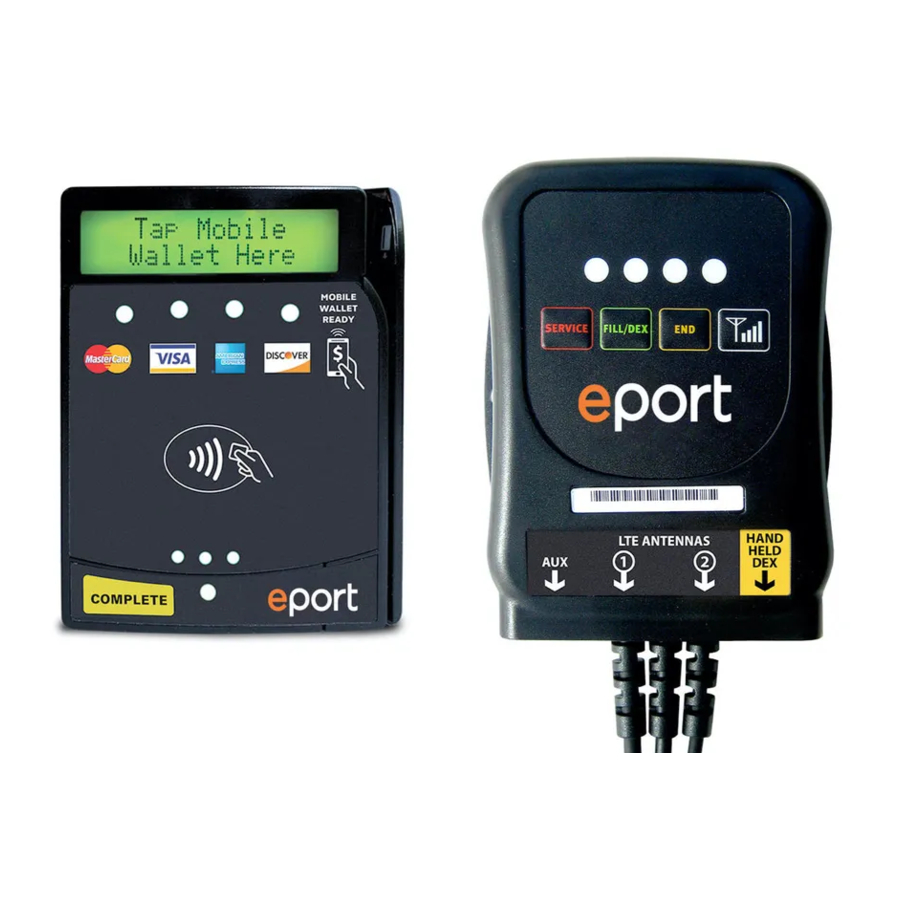

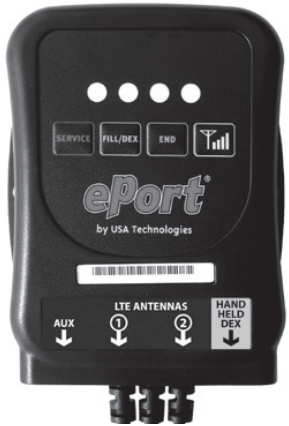

• O'rnatilgan simsiz modemli bitta G10-S telemeteri (#VVWUT0101903)

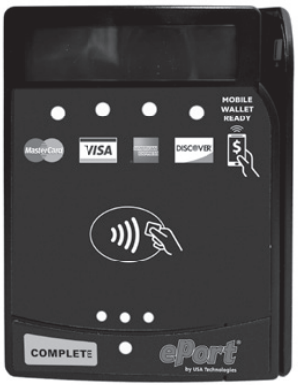

• Bitta karta o'quvchi (Bezel) (#V8SUK1235003)

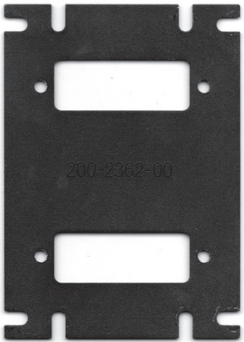

• Bitta gardishli o'rnatish plitasi (#VXXUE0101235)

• Bitta Bezel burg'ulash andozasi

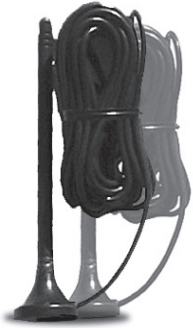

• Ikkita magnitli qizil asosli antenna (#V8WUP0101290)

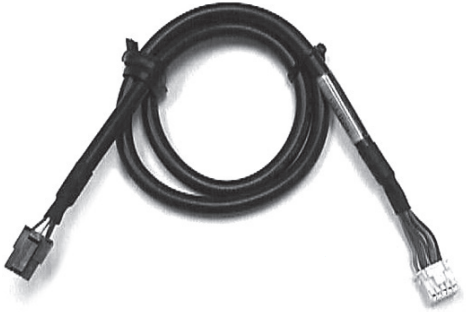

• Bitta Bezel adapter kabeli (#V6SUC1435003)

• O'rnatish apparati: O'quvchini o'rnatish uchun to'rtta, 8-32 x 3/8" vint va uchta o'z-o'zidan burg'ulovchi vint (#DCHZDHH62006)

• RASMDA EMAS: Turli xil POS stikerlari, Nosozliklarni bartaraf etish ro'yxati (#V8VUD1101435), RMA protsedurasi varaqasi (#UXXUD0101552), ushbu o'rnatish qo'llanmasi (#VVXUD0101912), ikkita Velcro chizig'i, Karta o'quvchi uchun oltita sim bog'ichi va boshqa buyurtma elementlari.

ISHNI BOSHLASHIDAN OLDIN, ko'rsatmalarni o'qing va o'rnatishni rejalashtirish uchun bir necha daqiqa vaqt ajrating. G10-S telemetrini qulay foydalanish imkonini beradigan va savdo uskunangizdagi harakatlanuvchi qismlarga xalaqit bermaydigan o'rnatish joyini tanlang.

RSSI SIGNAL KUCHINI TEKSHIRISH TARTIBI

RSSI testi uchun zarur bo'lgan qismlar: G10-S telemetri va magnitli qizil asosli antenna
Ixtiyoriy: Karta o'quvchi

RSSI testi o'rnatishdan oldin joylashuvda qabul qilinadigan signal kuchi bor-yo'qligini aniqlash uchun amalga oshiriladi. Test shuningdek, eng yaxshi qabul qilish uchun antennalarni joylashtirishga yordam beradi. Antennalar eng yaxshi signalni qabul qiladigan joy mashina ichida G10-S telemetrini qayerga o'rnatishni ham aniqlaydi.

1. Mashina joylashgan joyda antennalarning kabellarini G10-S telemetrining pastki qismida joylashgan ANTENNA portlariga ulang. Agar Karta o'quvchi mavjud bo'lsa, Karta o'quvchining kabelini telemetr kabelining 6 pinli qora ulagichiga ulang.
2. Savdo avtomatidagi MDB ulagichlarini mashina boshqaruv paneli va banknot qabul qilgich o'rtasida uzing va G10-S telemetrining MDB kabelini* savdo avtomatining MDB ulagichlariga ulang.
3. Antennalarni savdo avtomatining tepasida yoki ichida metall yuzaga 6 dyuymdan yaqin bo'lmagan joyga joylashtiring, bu rejalashtirilgan o'rnatish joyini sinovdan o'tkazish uchun. Antennalar signalni susaytiruvchi metall tayanch qavslari bilan o'ralmaganligiga yoki eshik yopilganda G10-S telemetri yoki boshqaruv paneli yaqinida joylashmaganligiga ishonch hosil qiling. Bu uyali aloqa minorasiga ulanishni yaxshilaydi.
4. G10-S telemetri ishga tushirilguncha kuting, bu miltillovchi yashil LED bilan ko'rsatiladi. Agar Karta o'quvchi mavjud bo'lsa, displeyda "Swipe or Tap to Begin" (Boshlash uchun suring yoki teging) yozuvi paydo bo'ladi.
5. Sinovni boshlash uchun telemetrning RSSI tugmasini bosing. Telemetrning LEDlari signal kuchini ko'rsatadi. Agar mavjud bo'lsa, Karta o'quvchining displeyida CSQ: XX, YY ko'rsatiladi; bu erda XX signal kuchi va YY Bit xatolar darajasi. Signal sifatini aniqlash uchun quyidagi jadvaldan foydalaning.

   RSSI tugmasi

6. Agar signal kuchi yomon yoki juda yomon bo'lsa, antennalarni boshqa joyga ko'chiring va signal barqarorlashguncha 15 soniya kuting va keyin qayta tekshiring.
7. Sinov tugagandan so'ng, G10-S telemetrining MDB kabelini uzing va savdo avtomatining MDB ulagichlarini qayta ulang.

* Banknotlarni qayta ishlovchi mavjud bo'lganda, ePort VMC bilan to'g'ri aloqa qilish uchun banknotlarni qayta ishlovchidan oldin MDB shinasiga ulanishi kerak.

RF/KARTANI SURISH O'QUVCHISINI O'RNATISH

Mashinaning dizayniga asoslanib, RF/Karta surish o'quvchisini o'rnatish usulini tanlang:

1. Mashinada banknot qabul qilgich uchun ikkinchi teshik mavjud - vint o'lchamlariga e'tibor bering.
   1. Mashina eshigini o'chiring va teshikni yopadigan bo'sh plitani olib tashlang.
   2. To'rtta, 8-32 x 3/8" o'rnatish vintlari yordamida Karta o'quvchini o'rnatish plitasiga mahkamlang.

      To'g'ri vintlar ishlatilishi kerak, aks holda Karta o'quvchi shikastlanishi mumkin va kafolat bekor qilinadi.
   3. Yig'ilishni mashina eshigining ichidan teshikdan o'tkazing va o'rnatish plitasini eshikka asl, bo'sh plita vintlari bilan mahkamlang.
2. Mashinada banknot qabul qilgich uchun ikkinchi teshik yo'q.
   Karta o'quvchini savdo avtomatining tashqi yuzasiga o'rnating:
   1. Mashina eshigini o'chiring. Agar kerak bo'lsa, Karta o'quvchini burg'ulash va o'rnatish vaqtida banknot qabul qilgichni vaqtincha olib tashlang.

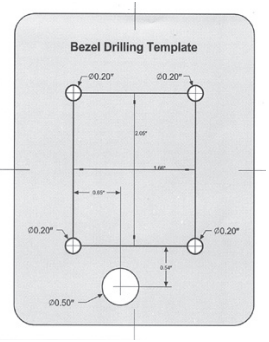

   2. Kichik daraja va lenta yordamida Karta o'quvchi joylashishini xohlagan joyga kiritilgan Bezel burg'ulash andozasini mahkamlang va to'rtta o'rnatish vint teshiklarini va kabel uchun teshikni belgilang.
   3. O'rnatish vintlari uchun to'rtta 3/16" teshikni burg'ulang.
   4. 3/8" uchi bilan 5/8" kabel teshigi uchun pilot teshigini burg'ulang va 41/64" Greenlee nokaut zımbasi (#7211BB-1/2) yoki 1/4"–3/4" zinapoyali burg'u (McMaster-Carr qismi 8841A23) yordamida teshikni yakunlang.
   5. To'rtta, 8-32 x 3/8" o'rnatish vintlari yordamida Karta o'quvchini eshikning old tomoniga o'rnating.
3. Mashinada banknot qabul qilgichning tepasida POS oynasi bor.
   Agar mashinada (ya'ni, Royal 660, Royal 804 yoki Dixie 522) banknot qabul qilgichning tepasida POS oynasi bo'lsa (landshaft eshiklari), siz Karta o'quvchini xavfsizlik plitasi (#V6XUE0520260) bilan o'rnatishingiz kerak. Xavfsizlik plitasi to'plamga kiritilmagan va uni alohida sotib olish mumkin.
   1. Mashinani o'chiring.
   2. Banknot qabul qilgichni olib tashlang.
   3. Banknot qabul qilgichning tepasidagi POS oynasini olib tashlang.

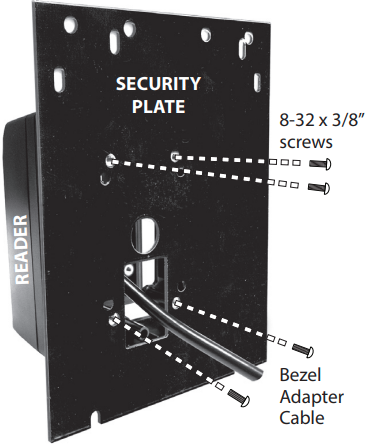

   4. Karta o'quvchining orqa tomoniga ulangan kabelni xavfsizlik plitasi orqali o'tkazing.

   5. Xavfsizlik plitasini to'rtta, 8-32 x 3/8" o'rnatish vintlari bilan Karta o'quvchiga mahkamlang.
   6. Ushbu yig'ilishni savdo avtomati eshigining ichidan POS oynasi teshigi orqali o'tkazing va xavfsizlik plitasini eshikka asl apparat yordamida mahkamlang.
   7. Banknot qabul qilgichni almashtiring.

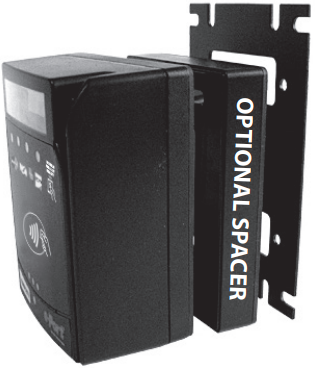

4. Mashinada ajratgich kerak bo'lgan vaziyat mavjud.

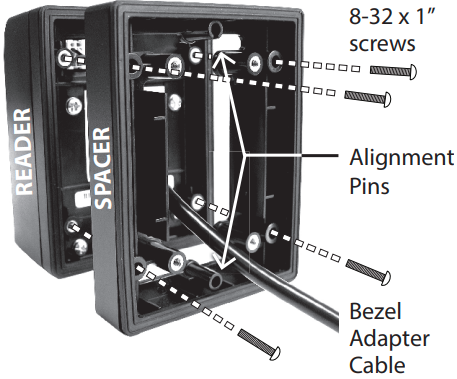

   Ba'zi mashinalar karta surish uchun to'g'ri joylashuvni ta'minlash uchun Karta o'quvchi uchun ajratgichni talab qilishi mumkin. Agar shunday bo'lsa, ajratgich va to'rtta, 8-32 x 1" uzun vintlarni 888-561-4748 raqamiga qo'ng'iroq qilib USA Technologies kompaniyasidan olish mumkin. Ajratgich (#V6SUF1435002) va ajratgichli o'rnatish uchun to'g'ri uzunlikdagi to'rtta, 8-32 x 1" vintni so'rang. Yuk tashish va ishlov berish to'lovi qo'llaniladi.
   O'rnatishni yakunlash uchun savdo avtomatining dizayniga qarab yuqoridagi A, B yoki C ko'rsatmalariga amal qiling va ajratgichni karta o'quvchi va o'rnatishga xos plita orasiga joylashtiring va to'rtta, 8-32 x 1" vintni ishlating.


G10-S TELEMETRINI O'RNATISH

G10-S telemetrini mashinaga o'rnatish uchun quyidagi amallarni bajaring:

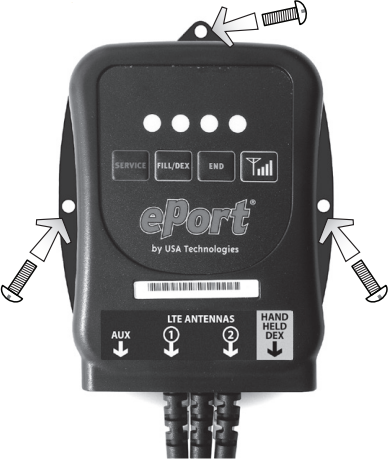

1. Telemetrni uchta ta'minlangan o'z-o'zidan tejamkor vintlar yoki telemetrning orqa tomoniga biriktirilgan Velcro chizig'i yordamida o'rnatishni hal qiling.

2. Telemetrga xizmat ko'rsatish uchun qulay va namlikdan himoyalangan asosiy shkaf yoki eshikda joy tanlang. Suv kirishining oldini olish uchun telemetrni kabellar pastga osilgan holda vertikal ravishda o'rnating. U hech qanday harakatlanuvchi qismlarga xalaqit bermasligiga va kabel o'tkazishga imkon berishiga ishonch hosil qiling.
3. Agar vintlar bilan o'rnatilsa, o'z-o'zidan tejamkor vintlarni eshik yoki mashina ramkasiga burang. Agar Velcro yordamida o'rnatilsa, Velcro chizig'ini eshik yoki mashina ramkasiga biriktiring va telemetrni unga yopishtiring.
4. Magnitli asosli antennalarning (#V8WUP0101290) MCX ulagichlarini telemetrning pastki qismida joylashgan ANTENNA portlariga ulang.

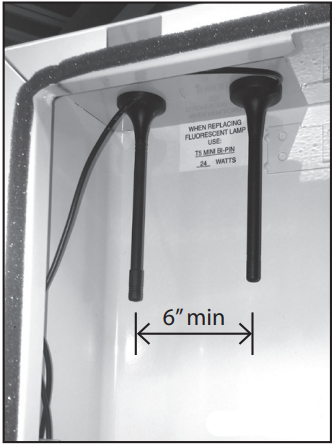

5. Antennalarni savdo avtomatining tepasida yoki ichida metall yuzaga 6 dyuymdan yaqin bo'lmagan joyga joylashtiring. Antennalar signalni susaytiruvchi metall tayanch qavslari bilan o'ralmaganligiga yoki eshik yopilganda telemetr yoki boshqaruv paneli yaqinida joylashmaganligiga ishonch hosil qiling. Bu uyali aloqa minorasiga ulanishni yaxshilaydi.

6. Antenna kabelini telemetrdagi eng yaqin kabelga bog'lang.
7. Savdo avtomatidagi MDB ulagichlarini mashina boshqaruv paneli va mavjud to'lov qurilmalari o'rtasida uzing. G10-S telemetridan MDB kabelini mashina boshqaruv paneli va mavjud to'lov qurilmalariga o'tadigan MDB ulagichlariga ulang. Ulagichlar bir-biriga mahkam yopishganligiga ishonch hosil qiling.*
8. Telemetr kabelidan 6 pinli qora ulagichni Karta o'quvchi kabeliga ulang. Ulagichlar bir-biriga mahkam yopishganligiga ishonch hosil qiling.
9. Telemetrdagi standart jek ulanishi bo'lgan DEX kabelini savdo avtomatining DEX portiga ulang (masofadan DEX hisobotini berish uchun) yoki agar masofadan DEX ishlatilmasa, DEX kabelini osilgan holda qoldiring. Barcha ulanishlarni sinovdan o'tkazing.

* ESDA: Banknotlarni qayta ishlovchi mavjud bo'lganda, ePort VMC bilan to'g'ri aloqa qilish uchun banknotlarni qayta ishlovchidan oldin MDB shinasiga ulanishi kerak.

G10-S TELEMETR KABELLARI

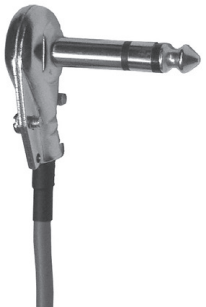

DEX kabeli

Karta o'quvchi kabeli

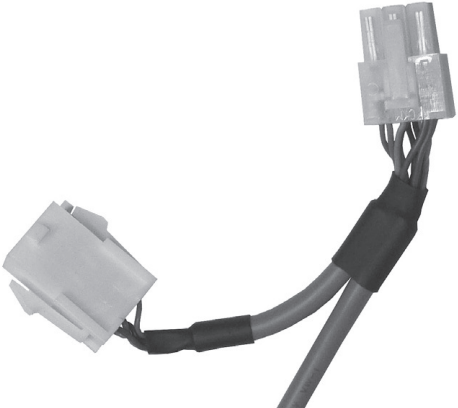

MDB kabeli

O'RNATISHNI TASDIQLANG

1. Savdo avtomatini yoqing va G10-S telemetrining LEDlariga e'tibor bering. Yashil LED miltillaganda, telemetr ishga tushirilgan bo'ladi.
2. Telemetr LTE modemini ishga tushirgan va simsiz tarmoqqa ulanganidan so'ng, Karta o'quvchining displeyida "Swipe or Tap To Begin" (Boshlash uchun suring yoki teging) yozuvi paydo bo'lishi kerak.
3. Shu nuqtada siz USA Technologies Pass Card yoki kredit karta bilan sinov savdosini amalga oshirishingiz mumkin.
4. Hisob maqsadlarida ePort G10-S telemetrining seriya raqamini va savdo avtomatining ID raqamini yozib olishingizni tavsiya qilamiz.
5. Savollaringiz bo'lsa, USAT mijozlarga xizmat ko'rsatish markaziga murojaat qiling – 888-561-4748.

Kredit karta operatsiyalarini qabul qilish uchun sizda imzolangan ePort Connect xizmatlari shartnomasi va ushbu qurilmaga biriktirilgan bank hisob raqami bo'lishi kerak. Aktivatsiya hujjatlari kerak bo'lsa, iltimos, 888-561-4748 raqamiga USA Technologies mijozlarga xizmat ko'rsatish markaziga qo'ng'iroq qiling.

BRAND HAQIDA MA'LUMOT

CANTALOUPE
100 Deerfield Lane, Ste 300, Malvern, PA 19355

CANTALOUPE MIJOZLARGA XIZMAT KO'RSATISH

Texnik yordam olish va qo'shimcha qismlar, ma'lumotlar va oldindan ruxsat berish shakllarini so'rash uchun Cantaloupe mijozlarga xizmat ko'rsatish markaziga murojaat qiling.

Telefon: 888.561.4748
FAKS: 610.989.9695
Elektron pochta: customerservice@cantaloupe.com
Onlayn do'kon: https://store.cantaloupe.com/

CANTALOUPE VEB-SAYT MANZILLARI

Mijozlar veb-saytiga kirish
https://www.seedlive.com

Kompaniya sayti
https://www.cantaloupe.com

Ushbu qurilma FCC qoidalarining 15-qismiga muvofiq keladi. Ishlash quyidagi ikkita shartga bo'ysunadi:

1. Ushbu qurilma zararli shovqinlarni keltirib chiqarmasligi mumkin
2. Ushbu qurilma qabul qilingan har qanday shovqinni, shu jumladan, istalmagan ishlashga olib kelishi mumkin bo'lgan shovqinni qabul qilishi kerak.

#VVXUD0101912 REV I

Barcha tarkib © Mualliflik huquqi 2017 USA Technologies, Inc.
Barcha huquqlar himoyalangan.

Ushbu qo'llanma Kompaniyaning USA Technologies, Inc. sifatidagi faoliyati davrida yaratilgan.
Kompaniya 2021-yil 19-aprelda Cantaloupe, Inc. brendini o'zgartirdi. Bog'lanish uchun ma'lumot uchun www.cantaloupe.com saytiga tashrif buyuring.
