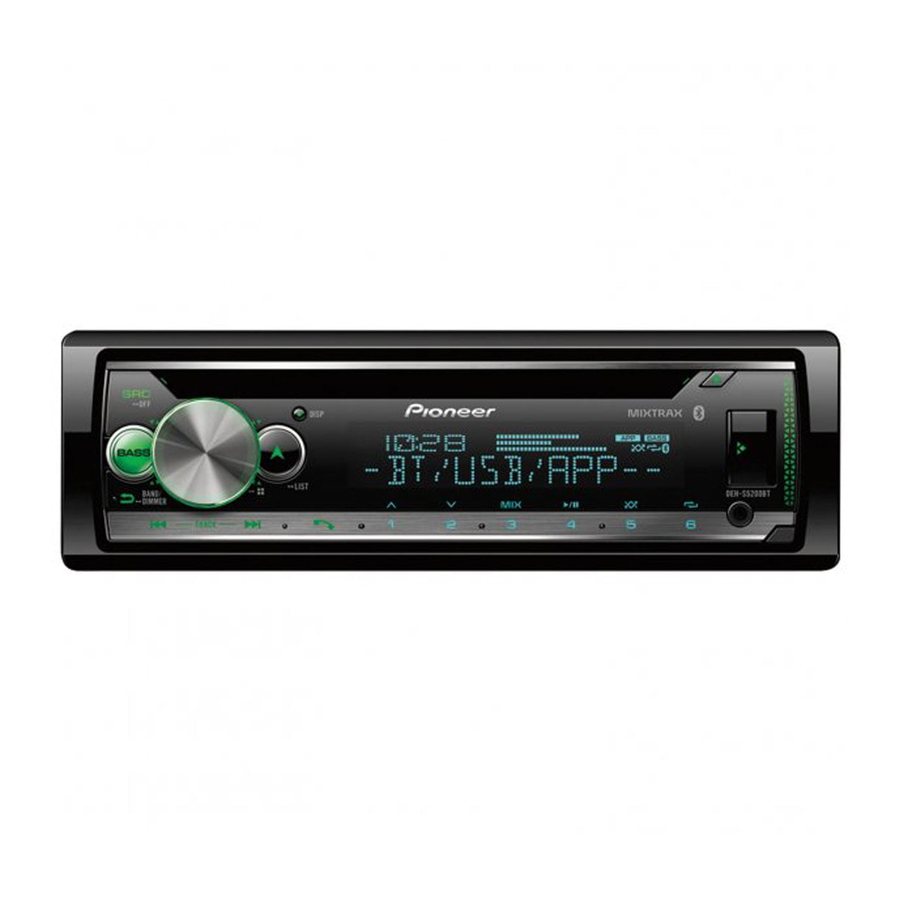

Pioneer DEH-S5200BT, DEH-S4220BT, DEH-S4200BT Pika-aloitusopas

Ennen aloittamista

Varmistaaksesi oikean käytön, lue tämä opas ennen tuotteen käyttöä. On erityisen tärkeää, että luet ja noudatat tässä oppaassa olevia VAROITUS- ja HUOMIO-kohtia. Säilytä opas turvallisessa ja helposti saatavilla olevassa paikassa tulevaa tarvetta varten.

FCC ID: EW4C95
MALLINUMERO: DEH-S5200BT/DEH-S4220BT/DEH-S4200BT
IC: 4250A-C95

Tämä laite sisältää lisenssivapaita lähettimiä/vastaanottimia, jotka ovat FCC-sääntöjen osan 15 ja Innovation, Science and Economic Development Canadan lisenssivapaiden RSS-standardien mukaisia. Käyttö on sallittu seuraavilla kahdella ehdolla:

1. tämä laite ei saa aiheuttaa häiriöitä, ja
2. tämän laitteen on hyväksyttävä kaikki häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa laitteen ei-toivottua toimintaa.

Tätä lähetintä ei saa sijoittaa tai käyttää yhdessä minkään muun antennin tai lähettimen kanssa.
Käyttäjä ei voi poistaa (tai vaihtaa) Bluetooth-antennia.
Tämä laite täyttää FCC/ISED-säteilyaltistusrajat, jotka on asetettu valvomattomalle ympäristölle, ja täyttää FCC:n radiotaajuusaltistusohjeet (RF) ja ISED:n radiotaajuusaltistussäännön RSS-102. Tällä laitteella on erittäin alhainen radiotaajuusenergian taso, jonka katsotaan täyttävän vaatimukset ilman suurinta sallittua altistumisarviointia (MPE). On kuitenkin suositeltavaa, että se asennetaan ja sitä käytetään siten, että jäähdytin on vähintään 20 cm:n päässä henkilön kehosta (lukuun ottamatta ääreisosia: kädet, ranteet, jalat ja nilkat).
Luvattomat muutokset tai modifikaatiot voivat mitätöidä käyttäjän oikeuden käyttää laitetta.

Huomautus
Tämä laite on testattu ja sen on todettu täyttävän FCC-sääntöjen osan 15 mukaisen luokan B digitaalisen laitteen rajoitukset. Nämä rajoitukset on suunniteltu tarjoamaan kohtuullinen suoja haitallisia häiriöitä vastaan asuinympäristössä. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioliikenteelle. Ei kuitenkaan ole takeita siitä, että häiriöitä ei esiinny tietyssä asennuksessa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotolle, mikä voidaan määrittää sammuttamalla ja käynnistämällä laite, käyttäjää kehotetaan yrittämään korjata häiriö yhdellä tai useammalla seuraavista toimenpiteistä:

• Suuntaa tai sijoita vastaanottoantenni uudelleen.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä.
• Kytke laite pistorasiaan, joka on eri virtapiirissä kuin vastaanotin.
• Pyydä apua jälleenmyyjältä tai kokeneelta radio-/TV-teknikolta.

FEDERAL COMMUNICATIONS COMMISSION TOIMITTAJAN VAATIMUSTENMUKAISUUSVAKUUTUS
Tuotteen nimi: CD RDS VASTAANOTIN
Mallinumero: DEH-S5200BT/DEH-S4220BT/DEH-S4200BT
Vastuullisen osapuolen nimi: PIONEER ELECTRONICS (USA), INC. SERVICE SUPPORT DIVISION Osoite: 2050 W. 190TH STREET, SUITE 100 TORRANCE, CA 90504, U.S.A.
Puhelin: 1-310-952-2915
URL: http://www.pioneerelectronics.com

Korviesi turvallisuus on omissa käsissäsi
Ota kaikki irti laitteistasi soittamalla niitä turvallisella tasolla – tasolla, joka päästää äänen selkeästi läpi ilman ärsyttävää pauhua tai säröä ja mikä tärkeintä, vaikuttamatta herkälle kuulollesi. Ääni voi olla petollinen.
Ajan myötä kuulo"mukavuustasosi" mukautuu korkeampiin äänenvoimakkuuksiin, joten se, mikä kuulostaa "normaalilta", voi todellisuudessa olla kovaa ja haitallista kuulollesi. Suojaa itsesi tältä asettamalla laitteesi turvalliselle tasolle ENNEN kuin kuulosi mukautuu.

ASETA TURVALLINEN TASO:

• Aseta äänenvoimakkuuden säädin alhaiselle asetukselle.
• Lisää ääntä hitaasti, kunnes kuulet sen mukavasti ja selkeästi ilman säröä.
• Kun olet asettanut mukavan äänenvoimakkuuden, aseta valitsin ja jätä se siihen.

MUISTA NOUDATTAA SEURAAVIA OHJEITA:

• Älä nosta äänenvoimakkuutta niin korkealle, että et kuule mitä ympärilläsi tapahtuu.
• Ole varovainen tai lopeta käyttö väliaikaisesti mahdollisesti vaarallisissa tilanteissa.
• Älä käytä kuulokkeita moottoriajoneuvoa käyttäessäsi; kuulokkeiden käyttö voi aiheuttaa liikennevaaran ja on laitonta monilla alueilla.

• Takana olevat näkyvyysjärjestelmät (peruutuskamerat) ovat pakollisia tietyissä uusissa Yhdysvalloissa ja Kanadassa myytävissä ajoneuvoissa. Yhdysvaltain määräykset alkoivat kahden vuoden vaiheittaisella käyttöönotolla 1. toukokuuta 2016, ja sekä Yhdysvallat että Kanada edellyttävät, että kaikissa 1. toukokuuta 2018 tai sen jälkeen valmistetuissa ajoneuvoissa on takana olevat näkyvyysjärjestelmät. Ajoneuvojen omistajien, joissa on vaatimustenmukaiset takana olevat näkyvyysjärjestelmät, ei tule asentaa tai käyttää tätä tuotetta tavalla, joka muuttaa tai poistaa kyseisen järjestelmän käytöstä. Jos olet epävarma siitä, onko ajoneuvossasi Yhdysvaltain tai Kanadan määräysten alainen takana oleva näkyvyysjärjestelmä, ota yhteyttä ajoneuvon valmistajaan tai jälleenmyyjään.
• Älä yritä asentaa tai huoltaa tätä tuotetta itse. Tämän tuotteen asentaminen tai huoltaminen sellaisten henkilöiden toimesta, joilla ei ole koulutusta ja kokemusta elektronisista laitteista ja autotarvikkeista, voi olla vaarallista ja voi altistaa sinut sähköiskun, loukkaantumisen tai muiden vaarojen riskille.
• Älä yritä käyttää laitetta ajon aikana. Varmista, että pysähdyt tien sivuun ja pysäköit ajoneuvosi turvalliseen paikkaan ennen kuin yrität käyttää laitteen säätimiä.
• Tämä tuote sisältää kemikaaleja, joiden tiedetään Kalifornian osavaltiossa ja muissa valtion yksiköissä aiheuttavan syöpää ja synnynnäisiä epämuodostumia tai muita lisääntymisvaurioita. Pese kädet käsittelyn jälkeen.

• Älä anna tämän laitteen joutua kosketuksiin kosteuden ja/tai nesteiden kanssa. Seurauksena voi olla sähköisku. Lisäksi nesteiden kanssa kosketuksesta voi aiheutua tämän laitteen vaurioituminen, savua ja ylikuumenemista.
• Pidä äänenvoimakkuus aina riittävän alhaisena, jotta kuulet ulkopuoliset äänet.
• Tämä tuote on arvioitu kohtalaisissa ja trooppisissa ilmasto-olosuhteissa standardin Audio, video and similar electronic apparatus - Safety requirements, IEC 60065 mukaisesti.

Tämä tuote on luokan 1 laserlaite, joka on luokiteltu turvallisuusstandardin IEC 60825-1:2014 mukaisesti.

MUIDEN KUIN TÄSSÄ MÄÄRITETTYJEN SÄÄTÖJEN TAI TOIMENPITEIDEN KÄYTTÖ VOI AIHEUTTAA VAARALLISTA SÄTEILYALTISTUSTA.

OPTISET LAITTEET TÄMÄN TUOTTEEN KANSSA LISÄÄVÄT SILMÄVAARAA.

Pioneer-tuotteiden jälkimarkkinapalvelu
Ota yhteyttä jälleenmyyjään, jakelijaan, josta ostit tämän laitteen, tai valtuutettuun PIONEER-huoltokorjaamoon jälkimarkkinapalvelua tai muita tietoja varten. Jos tarvittavia tietoja ei ole saatavilla, ota yhteyttä alla lueteltuihin yrityksiin:
Älä lähetä laitetta alla lueteltujen osoitteiden yrityksille korjattavaksi ottamatta niihin ensin yhteyttä.

U.S.A. ja KANADA
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760
800-421-1404

Takuutiedot ovat tämän laitteen mukana toimitetussa rajoitetun takuun tiedotteessa.

Liitännät

• Kun kaiutinlähtöä käytetään 4 kanavalla, käytä kaiuttimia, joiden teho on yli 50 W (suurin tuloteho) ja välillä 4 Ω - 8 Ω (impedanssiarvo). Älä käytä 1 Ω - 3 Ω kaiuttimia tälle laitteelle.
• Kun takakaiutinlähtöä käytetään 2 Ω subwooferilla, käytä kaiuttimia, joiden teho on yli 70 W.
  * Katso liitäntätapa kohdasta liitännät.
• Musta kaapeli on maadoitus. Kun asennat tämän laitteen tai tehovahvistimen (myydään erikseen), varmista, että kytket maadoitusjohdon ensin. Varmista, että maadoitusjohto on kunnolla kytketty auton korin metalliosiin. Tehovahvistimen ja tämän laitteen tai minkä tahansa muun laitteen maadoitusjohto on kytkettävä autoon erikseen eri ruuveilla. Jos maadoitusjohdon ruuvi löystyy tai putoaa, se voi aiheuttaa tulipalon, savua tai toimintahäiriön.
  Kaksi laitetta kytkettynä autoon erikseen (maadoitusjohdot)

  *1 Ei sisälly tähän laitteeseen

• Jos asennat tämän laitteen ajoneuvoon, jossa ei ole ACC (lisävaruste) -asentoa virtalukossa, punaisen kaapelin kytkemättä jättäminen liittimeen, joka havaitsee virta-avaimen toiminnan, voi johtaa akun tyhjenemiseen.


• Käytä tätä laitetta vain 12 voltin akulla ja negatiivisella maadoituksella. Muussa tapauksessa seurauksena voi olla tulipalo tai toimintahäiriö.
• Oikosulun, ylikuumenemisen tai toimintahäiriön estämiseksi noudata alla olevia ohjeita.
  • Irrota akun miinusnapa ennen asennusta.
  • Kiinnitä johdotus kaapeliklemmareilla tai teipillä. Kääri teippiä johdotuksen ympärille, joka joutuu kosketuksiin metalliosien kanssa suojataksesi johdotusta.
  • Sijoita kaikki kaapelit pois liikkuvista osista, kuten vaihdevivusta ja istuinkiskoista.
  • Sijoita kaikki kaapelit pois kuumista paikoista, kuten lämmittimen ulostuloaukon läheltä.
  • Älä kytke keltaista kaapelia akkuun viemällä sitä moottoritilan reiän läpi.
  • Peitä kaikki irrotetut kaapeliliittimet eristeteipillä.
  • Älä lyhennä kaapeleita.
  • Älä koskaan leikkaa tämän laitteen virtakaapelin eristystä jakaaksesi virtaa muiden laitteiden kanssa. Kaapelin virrankesto on rajoitettu.
  • Käytä määrätyn arvon sulaketta.
  • Älä koskaan kytke kaiuttimen miinuskaapelia suoraan maahan.
  • Älä koskaan yhdistä useiden kaiuttimien miinuskaapeleita yhteen.
• Kun tämä laite on päällä, ohjaussignaalit lähetetään sinisen/valkoisen kaapelin kautta. Kytke tämä kaapeli ulkoisen tehovahvistimen järjestelmän kauko-ohjaimeen tai ajoneuvon automaattisen antennireleen ohjausliittimeen (enintään 300 mA 12 V DC). Jos ajoneuvossa on lasiantenni, kytke se antennivahvistimen virtalähteen liittimeen.
• Älä koskaan kytke sinistä/valkoista kaapelia ulkoisen tehovahvistimen virtaliittimeen. Älä myöskään koskaan kytke sitä automaattisen antennin virtaliittimeen. Seurauksena voi olla akun tyhjeneminen tai toimintahäiriö.
• Graafinen symboli tuotteessa tarkoittaa tasavirtaa.

Tämä laite

1. Mikrofoni 3 m (9 jalkaa 10-1/8 tuumaa)
2. Virtajohdon sisääntulo
3. Mikrofonin sisääntulo
4. Takalähtö
5. Etulähtö
6. Antennin sisääntulo
7. Sulake (10 A)
8. Langallisen kauko-ohjaimen sisääntulo
9. Langallinen kauko-ohjaimen sovitin voidaan liittää (myydään erikseen).
10. Subwooferin lähtö
11. Takalähtö tai subwooferin lähtö

Virtajohto

Suorita nämä liitännät, kun takakaiutinjohtoa ei kytketä subwooferiin.

Suorita nämä liitännät, kun käytät subwooferia ilman valinnaista vahvistinta.

Tapauksessa yllä, kaksi rinnakkain kytkettyä 4 Ω subwooferia edustavat 2 Ω kuormaa.

1. Virtajohdon sisääntuloon
2. Vasen etukaiutin
3. Oikea etukaiutin
4. Vasen takakaiutin
5. Oikea takakaiutin
6. Valkoinen
7. Valkoinen/musta
8. Harmaa
9. Harmaa/musta
10. Vihreä
11. Vihreä/musta
12. Violetti
13. Violetti/musta
14. Musta (rungon maadoitus)
    Kytke puhtaaseen, maalaamattomaan metallipaikkaan.
15. Keltainen
    Kytke jatkuvaan 12 V:n syöttöliittimeen.
16. Punainen
    Kytke virtalukon ohjaamaan liittimeen (12 V DC).
17. Sininen/valkoinen
    Kytke tehovahvistimen järjestelmän ohjausliittimeen tai automaattisen antennireleen ohjausliittimeen (enintään 300 mA 12 V DC).
18. Subwoofer (4 Ω)
19. Kun käytät 2 Ω subwooferia, muista kytkeä subwoofer tämän laitteen violettiin ja violettiin/mustaan johtoon. Älä kytke mitään vihreisiin ja vihreisiin/mustiin johtoihin.
20. Ei käytössä.
21. Subwoofer (4 Ω) × 2
22. Oranssi/valkoinen (vain DEH-S5200BT:lle) Kytke auton valaistussignaaliin.

Tehovahvistin

(myydään erikseen)

Suorita nämä liitännät, kun käytät valinnaista vahvistinta.
DEH-S4220BT/S4200BT

DEH-S5200BT

1. Järjestelmän kauko-ohjain Kytke siniseen/valkoiseen kaapeliin.
2. Tehovahvistin (myydään erikseen)
3. Kytke RCA-kaapeleilla (myydään erikseen)
4. Takalähtöön
5. Takakaiutin
6. Etulähtöön
7. Etukaiutin
8. Subwooferin lähtöön
9. Subwoofer
10. Takalähtöön tai subwooferin lähtöön
11. Takakaiutin tai subwoofer

Asennus

• Tarkista kaikki liitännät ja järjestelmät ennen lopullista asennusta.
• Älä käytä luvattomia osia, koska se voi aiheuttaa toimintahäiriöitä.
• Ota yhteyttä jälleenmyyjään, jos asennus vaatii reikien poraamista tai muita muutoksia ajoneuvoon.
• Älä asenna tätä laitetta paikkaan, jossa:
  • se voi häiritä ajoneuvon toimintaa.
  • se voi aiheuttaa matkustajalle vammoja äkillisen pysähdyksen seurauksena.
• Asenna tämä laite kauas kuumista paikoista, kuten lämmittimen ulostuloaukon läheltä.
• Optimaalinen suorituskyky saavutetaan, kun laite asennetaan alle 60° kulmassa.


• Asennuksen yhteydessä, jotta varmistetaan asianmukainen lämmönpoisto tätä laitetta käytettäessä, varmista, että jätät riittävästi tilaa takapaneelin taakse ja kääri kaikki löysät kaapelit niin, etteivät ne tuki tuuletusaukkoja.


DIN-kiinnitysasennus

1. Aseta mukana toimitettu asennusholkki kojelautaan.
2. Kiinnitä asennusholkki taivuttamalla metallikielekkeet (90°) paikalleen ruuvimeisselillä.

1. Kojelauta
2. Asennusholkki
   • Varmista, että laite on asennettu tukevasti paikalleen. Epävakaa asennus voi aiheuttaa hyppimistä tai muita toimintahäiriöitä.

Kun mukana toimitettua asennusholkkia ei käytetä

1. Määritä sopiva kohta, jossa kannattimen reiät ja laitteen sivu kohtaavat.


2. Kiristä ruuvit kummallakin puolella.

   1. Ruuvi
   2. Kiinnityskannatin
   3. Kojelauta tai konsoli
      • Käytä joko ristikantaruuveja (5 mm × 9 mm) tai uppokantaruuveja (5 mm × 9 mm) kannattimen ruuvinreikien mukaan.

Laitteen irrottaminen (asennettu mukana toimitetulla asennusholkilla)

1. Irrota koristekehys.

   1. Koristekehys
   2. Lovettu kieleke
      • Etupaneelin vapauttaminen helpottaa koristekehikon käsittelyä.
      • Kun kiinnität koristekehikon takaisin, suuntaa lovettu kieleke alaspäin.
2. Aseta mukana toimitetut irrotusavaimet laitteen molemmille puolille, kunnes ne napsahtavat paikalleen.
3. Vedä laite ulos kojelaudasta.


Etupaneelin kiinnittäminen

Etupaneeli voidaan kiinnittää mukana toimitetulla ruuvilla.

Mikrofonin asentaminen

Mikrofoni tulisi sijoittaa suoraan kuljettajan eteen sopivalle etäisyydelle, jotta se poimii äänen selkeästi.

On erittäin vaarallista antaa mikrofonijohdon kiertyä ohjauspylvään tai vaihdevivun ympärille. Varmista, että asennat mikrofonin siten, että se ei haittaa ajamista. On suositeltavaa käyttää (erikseen myytäviä) kiinnikkeitä johdon järjestämiseen.

HUOMAUTUS
Ajoneuvomallista riippuen mikrofonikaapelin pituus voi olla liian lyhyt, kun asennat mikrofonin aurinkosuojaan. Tällaisissa tapauksissa asenna mikrofoni ohjauspylvääseen.

Asennus aurinkosuojaan

1. Sovita mikrofonijohto uraan.

   1. Mikrofonijohto
   2. Ura
2. Asenna mikrofonipidike aurinkosuojaan.
   Aurinkosuojan laskeminen heikentää äänen tunnistusnopeutta.

   1. Mikrofonipidike

Asennus ohjauspylvääseen

1. Liu'uta mikrofonin pohja irti mikrofonipidikestä.

   1. Mikrofoni
   2. Mikrofonipidike
   3. Mikrofonin pohja
2. Asenna mikrofoni ohjauspylvään takapuolelle.

   1. Kaksipuolinen teippi

Perustoiminnot

DEH-S5200BT

DEH-S4220BT/S4200BT

Tietoja päävalikosta

Voit säätää erilaisia asetuksia päävalikossa.

1. Paina M.C.-valitsinta tuodaksesi päävalikon näkyviin.
2. Kierrä M.C.-valitsinta valitaksesi yhden alla olevista luokista ja vahvista sitten painamalla.

• FUNCTION (TOIMINTO) -asetukset
• AUDIO (ÄÄNI) -asetukset
• SYSTEM (JÄRJESTELMÄ) -asetukset
• ILLUMINATION (VALAISTUS) -asetukset
• MIXTRAX-asetukset

3. Kierrä M.C.-valitsinta valitaksesi vaihtoehdot ja vahvista sitten painamalla.

Usein käytetyt toiminnot

Tarkoitus	Toiminto
Virran kytkeminen päälle	Paina SRC/OFF kytkeäksesi virran päälle. Paina pitkään SRC/OFF kytkeäksesi virran pois päältä.
Äänenvoimakkuuden säätäminen	Kierrä M.C.-valitsinta.
Lähteen valitseminen	Paina toistuvasti SRC/OFF.
Näyttötietojen muuttaminen	Paina toistuvasti DISP.
Palaa edelliseen näyttöön/luetteloon	Paina BAND/ .
Palaa normaalitilaan valikosta	Paina pitkään BAND/ .
Näytön kirkkauden muuttaminen	Paina pitkään BAND/ .
Bassotason tehostaminen	Paina BASS. Voit valita bassotason ([HI] tai [LOW]) kohdassa [D.BASS].

Asennustoiminto

Kun käännät virtalukon asentoon ON (PÄÄLLÄ) asennuksen jälkeen, asetusvalikko tulee näkyviin näytölle.

1. Kierrä M.C.-valitsinta valitaksesi [LANGUAGE] (KIELI) ja vahvista sitten painamalla.
   [ENG] [ESP] [FRA]
2. Kierrä M.C.-valitsinta valitaksesi [CLOCK SET] (KELLON ASETUS) ja vahvista sitten painamalla.
   1. Kierrä M.C.-valitsinta säätääksesi tunnin ja vahvista sitten painamalla. Osoitin siirtyy automaattisesti minuuttiasetukseen.
   2. Kierrä M.C.-valitsinta säätääksesi minuutin ja vahvista sitten painamalla.
3. 3 [QUIT:YES] (LOPETA:KYLLÄ) tulee näkyviin.
   Palataksesi asetusvalikon ensimmäiseen kohtaan, kierrä M.C.-valitsinta valitaksesi [QUIT:NO] (LOPETA:EI) ja vahvista sitten painamalla.
4. Paina M.C.-valitsinta vahvistaaksesi asetukset.

Virittimen käyttö

Esiasetettujen asemien vastaanottaminen

1. Paina SRC/OFF valitaksesi [RADIO] (RADIO).
2. Paina BAND/ valitaksesi taajuusalueen.
   [FM1] [FM2] [FM3] [AM]
3. 3 Paina numeropainiketta (1/ - 6/ ).

Parhaiden asemien muisti (BSM)

1. Kun olet valinnut taajuusalueen, paina M.C.-valitsinta tuodaksesi päävalikon näkyviin.
2. Kierrä M.C.-valitsinta valitaksesi [FUNCTION] (TOIMINTO) ja vahvista sitten painamalla.
3. Kierrä M.C.-valitsinta valitaksesi [BSM] ja vahvista sitten painamalla.

Asemien tallentaminen manuaalisesti

1. Kun vastaanotat asemaa, jonka haluat tallentaa, paina pitkään yhtä numeropainikkeista (1/ - 6/), kunnes se lakkaa vilkkumasta.

CD/USB/iPhone®/AUX-käyttö

(iPhone-lähde ei ole käytettävissä, kun [USB MTP] on asetettu asentoon [ON] (PÄÄLLÄ) SYSTEM (JÄRJESTELMÄ) -asetuksissa.)

CD

1. Aseta levy levyn latausaukkoon etikettipuoli ylöspäin.
   Poistaaksesi levyn, pysäytä toisto ensin ja paina sitten .

USB/iPhone

1. Avaa USB-portin kansi.
2. Kytke USB-laite/iPhone sopivalla kaapelilla.

MTP-yhteys
Laitteen, johon on asennettu Android OS 4.0 tai useimmat uudemmat versiot, voidaan liittää laitteeseen MTP:n kautta käyttämällä laitteen mukana toimitettua kaapelia. Kuitenkin, riippuen liitetystä laitteesta, käyttöjärjestelmän versiosta tai laitteessa olevien tiedostojen määrästä, äänitiedostoja/kappaleita ei välttämättä voida toistaa MTP:n kautta.

HUOMAUTUS
Jos käytät MTP-yhteyttä, [USB MTP] on asetettava asentoon [ON] (PÄÄLLÄ) SYSTEM (JÄRJESTELMÄ) -asetuksissa.

AUX

1. Aseta stereominiliitin AUX-tuloliitäntään.
2. Paina SRC/OFF valitaksesi [AUX IN] (AUX-TULO) lähteeksi.

Bluetooth-yhteys

Jopa kaksi Bluetooth-puhelinta voidaan yhdistää samanaikaisesti.

1. Kytke laitteen Bluetooth-toiminto päälle.
2. Valitse laitteen näytössä näkyvä laitteen nimi.
3. Varmista, että sama 6-numeroinen luku näkyy tässä laitteessa ja laitteessa.
4. Valitse [YES] (KYLLÄ).

Bluetooth-puhelin

Perustoiminnot

Tarkoitus	Toiminto
Saapuvaan puheluun vastaaminen	Paina mitä tahansa painiketta, kun puhelu vastaanotetaan.
Puhelun lopettaminen	Paina .
Saapuvan puhelun hylkääminen	Paina pitkään kun puhelu vastaanotetaan.

Äänentunnistustilan aktivointi

1. Paina pitkään ja puhu sitten mikrofoniin syöttääksesi äänikomentoja.

Poistuaksesi äänentunnistustilasta, paina BAND/.

Yhteyden muodostaminen Pioneer Smart Sync -sovelluksella

Pioneer Smart Sync on sovellus, joka yhdistää älykkäästi kartat, viestit ja musiikin ajoneuvossa.

Älä yritä käyttää sovellusta ajon aikana. Varmista, että pysähdyt tien sivuun ja pysäköit ajoneuvosi turvalliseen paikkaan, ennen kuin yrität käyttää sovelluksen säätimiä.

1. Siirry SYSTEM (JÄRJESTELMÄ) -valikkoon (katso "Tietoja päävalikosta").
2. Kierrä M.C.-valitsinta valitaksesi [APP CONTROL] (SOVELLUKSEN HALLINTA) ja vahvista sitten painamalla.
3. Kierrä M.C.-valitsinta valitaksesi jonkin seuraavista.
   • Valitse [WIRED] (JOHTO) USB-yhteydelle.
   • Valitse [BLUETOOTH] Bluetooth-yhteydelle.
4. Kierrä M.C.-valitsinta valitaksesi [AUTO APP CONN] (AUTOMAATTINEN SOVELLUSYHTEYS) ja vahvista sitten painamalla.
5. Kierrä M.C.-valitsinta valitaksesi [ON] (PÄÄLLÄ) ja vahvista sitten painamalla.
6. Yhdistä tämä laite mobiililaitteeseen USB:n tai Bluetoothin kautta. Pioneer Smart Sync iPhonessa/Android-laitteessa käynnistyy automaattisesti.

HUOMAUTUS
Riippumatta siitä, onko [AUTO APP CONN] (AUTOMAATTINEN SOVELLUSYHTEYS) -asetus asetettu asentoon [ON] (PÄÄLLÄ) vai [OFF] (POIS PÄÄLTÄ), voit myös suorittaa seuraavat toimet käynnistääksesi Pioneer Smart Sync -sovelluksen.

• Muille kuin USB:n kautta yhdistetyille Android-laitteille, paina SRC/OFF valitaksesi minkä tahansa lähteen ja paina pitkään M.C.-valitsinta.
• Käynnistä iPhone-puhelimessa Pioneer Smart Sync -sovellus mobiililaitteessa.

Pandora®:n kuuntelu

(Ei käytettävissä, kun [USB MTP] on asetettu [ON] (PÄÄLLÄ) -tilaan JÄRJESTELMÄ-asetuksissa.)
Päivitä Pandora-sovelluksen laiteohjelmisto uusimpaan versioon ennen käyttöä.
Ennen kuin aloitat, yhdistä tämä laite mobiililaitteeseen USB:n (vain iPhone) tai Bluetoothin kautta.

1. Siirry JÄRJESTELMÄ-valikkoon (katso "Tietoja päävalikosta").
2. Valitse M.C.-valitsimella [APP CONTROL] (SOVELLUKSEN HALLINTA) ja vahvista painamalla.
3. Valitse M.C.-valitsimella jokin seuraavista.
   • Valitse [WIRED] (JOHTO), jos haluat USB-yhteyden.
   • Valitse [BLUETOOTH], jos haluat Bluetooth-yhteyden.
4. Valitse [PANDORA] painamalla SRC/OFF -painiketta.
5. Käynnistä Pandora-sovellus mobiililaitteessa ja aloita toisto.

Spotify®:n kuuntelu

(Ei käytettävissä, kun [USB MTP] on asetettu [ON] (PÄÄLLÄ) -tilaan JÄRJESTELMÄ-asetuksissa.)
Päivitä Spotify-sovelluksen laiteohjelmisto uusimpaan versioon ennen käyttöä.
Ennen kuin aloitat, yhdistä tämä laite mobiililaitteeseen USB:n (vain iPhone) tai Bluetoothin kautta.

1. Siirry JÄRJESTELMÄ-valikkoon (katso "Tietoja päävalikosta").
2. Valitse M.C.-valitsimella [APP CONTROL] (SOVELLUKSEN HALLINTA) ja vahvista painamalla.
3. Valitse M.C.-valitsimella jokin seuraavista.
   • Valitse [WIRED] (JOHTO), jos haluat USB-yhteyden.
   • Valitse [BLUETOOTH], jos haluat Bluetooth-yhteyden.
4. Valitse [SPOTIFY] painamalla SRC/OFF -painiketta.
5. Käynnistä Spotify-sovellus mobiililaitteessa ja aloita toisto.

(Sarjanumero)
Sarjanumero sijaitsee tämän laitteen pohjassa. Oman turvallisuutesi ja Guide de démarrage rapide -käyttömukavuuden vuoksi muista kirjata tämä numero mukana tulleeseen takuukorttiin.

Viitteet

• Pioneer USA, Car Stereo, Speakers, Home Theater, Navigation, DJ | Pioneer Electronics USA
• App Store - Apple
• Google Play

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Pioneer DEH-S5200BT, DEH-S4220BT, DEH-S4200BT Pika-aloitusopas

Saatavilla olevat kielet
