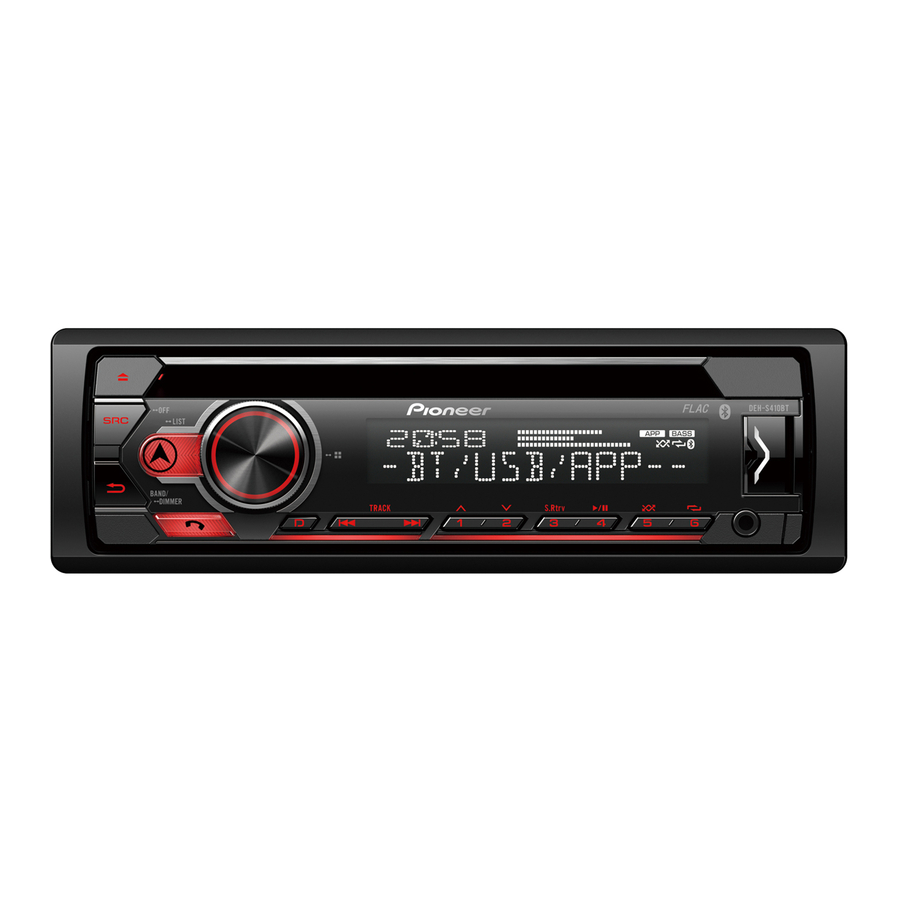

Pioneer DEH-S410BT, DEH-S41BT, DEH-S310BT -pikaopas

Ennen aloittamista

Kiitos, että ostit tämän PIONEER-tuotteen
Varmistaaksesi oikean käytön, lue tämä opas huolellisesti ennen tuotteen käyttöä. On erityisen tärkeää, että luet ja noudatat tässä oppaassa olevia VAROITUS- ja HUOMIO-kohtia. Säilytä opas turvallisessa ja helposti saatavilla olevassa paikassa myöhempää tarvetta varten.

Jos haluat hävittää tämän tuotteen, älä sekoita sitä yleisen kotitalousjätteen joukkoon. Käytetyille elektroniikkatuotteille on olemassa erillinen keräysjärjestelmä lainsäädännön mukaisesti, joka edellyttää asianmukaista käsittelyä, hyödyntämistä ja kierrätystä.

Yksityiset kotitaloudet EU:n jäsenvaltioissa, Sveitsissä ja Norjassa voivat palauttaa käytetyt elektroniikkatuotteensa maksutta niille osoitettuihin keräyspisteisiin tai jälleenmyyjälle (jos ostat vastaavan uuden tuotteen).
Muissa kuin edellä mainituissa maissa ota yhteyttä paikallisiin viranomaisiin saadaksesi oikean hävitystavan. Näin varmistat, että hävitettävä tuotteesi käsitellään, hyödynnetään ja kierrätetään asianmukaisesti ja estät siten mahdolliset kielteiset vaikutukset ympäristöön ja ihmisten terveyteen.

• Älä yritä asentaa tai huoltaa tätä tuotetta itse. Tämän tuotteen asentaminen tai huoltaminen henkilöiden toimesta, joilla ei ole koulutusta ja kokemusta elektroniikkalaitteista ja autotarvikkeista, voi olla vaarallista ja voi altistaa sinut sähköiskun, loukkaantumisen tai muiden vaarojen riskille.
• Älä yritä käyttää laitetta ajon aikana. Varmista, että pysähdyt tien sivuun ja pysäköit ajoneuvosi turvalliseen paikkaan ennen kuin yrität käyttää laitteen säätimiä.

• Älä anna tämän laitteen joutua kosketuksiin kosteuden ja/tai nesteiden kanssa. Seurauksena voi olla sähköisku. Myös tämän laitteen vaurioituminen, savu ja ylikuumeneminen voivat johtua kosketuksesta nesteiden kanssa.
• Pidä äänenvoimakkuus aina riittävän alhaisena, jotta kuulet ulkopuoliset äänet.
• Pioneer CarStereo-Pass on tarkoitettu käytettäväksi vain Saksassa.
• Tämä tuote on arvioitu kohtalaisissa ja trooppisissa ilmasto-olosuhteissa standardin Audio, video and similar electronic apparatus - Safety requirements, IEC 60065 mukaisesti.

Tämä tuote on luokan 1 laserlaite, joka on luokiteltu laserlaitteiden turvallisuutta koskevan standardin IEC 60825-1:2007 mukaisesti.

Jos kohtaat ongelmia
Jos tämä laite ei toimi kunnolla, ota yhteyttä jälleenmyyjääsi tai lähimpään valtuutettuun PIONEER-huoltoliikkeeseen.

Liitännät

• Jos asennat tämän laitteen ajoneuvoon, jossa ei ole ACC (lisävaruste) -asentoa virtalukossa, punaisen kaapelin liittäminen liittimeen, joka havaitsee virta-avaimen toiminnan, voi johtaa akun tyhjenemiseen.

• Tämän laitteen käyttö muissa kuin seuraavissa olosuhteissa voi johtaa tulipaloon tai toimintahäiriöön.
  • Ajoneuvot, joissa on 12 voltin akku ja negatiivinen maadoitus.
  • Kun kaiutinlähtöä käytetään 4 kanavalla, käytä kaiuttimia, joiden teho on yli 50 W (suurin tuloteho) ja joiden impedanssi on 4 Ω - 8 Ω. Älä käytä tälle laitteelle 1 Ω - 3 Ω kaiuttimia.
  • Kun takakaiutinlähtöä käytetään 2 Ω subwooferilla, käytä kaiuttimia, joiden teho on yli 70 W (suurin tuloteho).

* Katso liitäntätapa kohdasta Liitännät.

• Oikosulun, ylikuumenemisen tai toimintahäiriön estämiseksi noudata alla olevia ohjeita.
  • Irrota akun negatiivinen napa ennen asennusta.
  • Kiinnitä johdot kaapeliklemmareilla tai teipillä. Kääri teippiä johtojen ympärille, jotka ovat kosketuksissa metalliosien kanssa, suojataksesi johdot.
  • Sijoita kaikki kaapelit pois liikkuvista osista, kuten vaihdevivusta ja istuinkiskoista.
  • Sijoita kaikki kaapelit pois kuumista paikoista, kuten lämmittimen ulostuloaukon läheltä.
  • Älä kytke keltaista kaapelia akkuun viemällä sitä moottoritilaan menevän reiän läpi.
  • Peitä kaikki irrotetut kaapeliliittimet eristeteipillä.
  • Älä lyhennä kaapeleita.
  • Älä koskaan leikkaa tämän laitteen virtakaapelin eristystä jakaaksesi virtaa muiden laitteiden kanssa. Kaapelin virtakapasiteetti on rajoitettu.
  • Käytä määrätyn arvon sulaketta.
  • Älä koskaan kytke negatiivista kaiutinkaapelia suoraan maahan.
  • Älä koskaan yhdistä useiden kaiuttimien negatiivisia kaapeleita yhteen.
• Kun tämä laite on päällä, ohjaussignaalit lähetetään sinisen/valkoisen kaapelin kautta. Kytke tämä kaapeli ulkoisen tehovahvistimen järjestelmän kauko-ohjaimeen tai ajoneuvon automaattisen antennin releen ohjausliittimeen (enintään 300 mA 12 V DC). Jos ajoneuvossa on lasiantenni, kytke se antennivahvistimen virtalähteen liittimeen.
• Älä koskaan kytke sinistä/valkoista kaapelia ulkoisen tehovahvistimen virtaliittimeen. Älä myöskään koskaan kytke sitä automaattisen antennin virtaliittimeen. Tämä voi johtaa akun tyhjenemiseen tai toimintahäiriöön.
• Musta kaapeli on maadoitus. Tämän laitteen ja muiden laitteiden (erityisesti suurivirtaisten tuotteiden, kuten tehovahvistimien) maadoituskaapelit on kytkettävä erikseen. Jos niitä ei ole, vahingossa tapahtuva irtoaminen voi johtaa tulipaloon tai toimintahäiriöön.
• Graafinen symboli tuotteessa tarkoittaa tasavirtaa.

Tämä laite

1. Virtajohdon sisääntulo
2. Mikrofonin sisääntulo
3. Mikrofoni (3 m)
4. Takaulostulo tai subwoofer-ulostulo
5. Etulostulo
6. Antennin sisääntulo
7. Sulake (10 A)
8. Johdollinen kauko-ohjaimen sisääntulo
   Kiinteästi johdotettu kauko-ohjaimen sovitin voidaan liittää (myydään erikseen).

Virtajohto

1. Virtajohdon sisääntuloon
2. Ajoneuvotyypistä riippuen ja toiminnot voivat olla erilaiset. Tässä tapauksessa varmista, että kytket kohtaan ja kohtaan .
3. Keltainen
   Vara- (tai lisävaruste)
4. Keltainen
   Kytke jatkuvaan 12 V:n syöttöliittimeen.
5. Punainen
   Lisävaruste (tai vara-)
6. Punainen
   Kytke virtalukon ohjaamaan liittimeen (12 V DC).
7. Kytke samanväriset johdot toisiinsa.
8. Musta (rungon maadoitus)
9. Sininen/valkoinen
   ISO-liittimen nastan sijainti vaihtelee ajoneuvotyypin mukaan. Kytke ja , kun nasta 5 on antennin ohjaustyyppi. Älä koskaan kytke ja toiseen ajoneuvotyyppiin.
10. Sininen/valkoinen
    Kytke tehovahvistimen järjestelmän ohjausliittimeen (enintään 300 mA 12 V DC).
11. Sininen/valkoinen Kytke automaattisen antennin releen ohjausliittimeen (enintään 300 mA 12 V DC).
12. Kaiutinjohtimet
    Valkoinen: Edessä vasen
    Valkoinen/musta: Edessä vasen
    Harmaa: Edessä oikea
    Harmaa/musta: Edessä oikea
    Vihreä: Takana vasen tai subwoofer
    Vihreä/musta: Takana vasen tai subwoofer
    Violetti: Takana oikea tai subwoofer
    Violetti/musta: Takana oikea tai subwoofer
13. ISO-liitin Joissakin ajoneuvoissa ISO-liitin voi olla jaettu kahteen osaan. Tässä tapauksessa varmista, että kytket molemmat liittimet.

HUOMAUTUKSET:

• Muuta tämän laitteen alkumenua. Katso [SP-P/O MODE]. Tämän laitteen subwoofer-ulostulo on mononaurainen.
• Kun käytät 2 Ω:n subwooferia, varmista, että kytket subwooferin tämän laitteen violetteihin ja violetti/mustiin johtoihin. Älä kytke mitään vihreisiin ja vihreä/mustiin johtoihin.

Tehovahvistin (myydään erikseen)

Suorita nämä liitännät, kun käytät valinnaista vahvistinta.

1. Järjestelmän kauko-ohjain
   Kytke siniseen/valkoiseen kaapeliin.
2. Tehovahvistin (myydään erikseen)
3. Kytke RCA-kaapeleilla (myydään erikseen)
4. Etulostuloon
5. Etukaiutin
6. Takaulostuloon tai subwoofer-ulostuloon
7. Takakaiutin tai subwoofer

Asennus

• Tarkista kaikki liitännät ja järjestelmät ennen lopullista asennusta.
• Älä käytä luvattomia osia, koska se voi aiheuttaa toimintahäiriöitä.
• Ota yhteyttä jälleenmyyjääsi, jos asennus edellyttää reikien poraamista tai muita muutoksia ajoneuvoon.
• Älä asenna tätä laitetta paikkaan, jossa:
  • se voi häiritä ajoneuvon käyttöä.
  • se voi aiheuttaa matkustajalle loukkaantumisen äkillisen pysähdyksen seurauksena.
• Asenna tämä laite pois kuumista paikoista, kuten lämmittimen ulostuloaukon läheltä.
• Optimaalinen suorituskyky saavutetaan, kun laite asennetaan alle 60° kulmassa.

• Asennuksen aikana, varmistaaksesi asianmukaisen lämmön hajoamisen tätä laitetta käytettäessä, varmista, että jätät riittävästi tilaa takapaneelin taakse ja käärit löysät kaapelit niin, että ne eivät tuki tuuletusaukkoja.


DIN-asennus

1. Aseta mukana toimitettu asennusholkki kojelautaan.
2. Kiinnitä asennusholkki taivuttamalla metallikielekkeet (90°) paikalleen ruuvimeisselillä.

3. Kojelauta
4. Asennusholkki
   • Varmista, että laite on asennettu tukevasti paikalleen. Epävakaa asennus voi aiheuttaa hyppimistä tai muita toimintahäiriöitä.

Kun mukana toimitettua asennusholkkia ei käytetä

1. Määritä sopiva paikka, jossa kannattimen reiät ja laitteen sivu kohtaavat.

2. Kiristä kaksi ruuvia kummallakin puolella.

   1. Itsekierteittävä ruuvi (5 mm × 9 mm, ei sisälly tuotteen mukana)
   2. Asennuskannatin
   3. Kojelauta tai konsoli

Laitteen irrottaminen (asennettu mukana toimitetulla asennusholkilla)

1. Irrota koristekehys.

   1. Koristekehys
   2. Lovettu kieleke
      • Etupaneelin vapauttaminen helpottaa koristekehän käyttöä.
      • Kun kiinnität koristekehän takaisin, suuntaa lovettu kieleke alaspäin.
2. Aseta mukana toimitetut irrotusavaimet laitteen molemmille puolille, kunnes ne napsahtavat paikalleen.
3. Vedä laite ulos kojelaudasta.


Mikrofonin asentaminen

Mikrofoni tulisi sijoittaa suoraan kuljettajan eteen sopivalle etäisyydelle, jotta se poimii äänen selkeästi.

On erittäin vaarallista antaa mikrofonijohdon kiertyä ohjauspylvään tai vaihdevivun ympärille. Varmista, että asennat mikrofonin siten, että se ei haittaa ajamista. On suositeltavaa käyttää (erikseen myytäviä) kiinnikkeitä johdon järjestämiseen.

HUOMAUTUS: Ajoneuvomallista riippuen mikrofonin kaapelin pituus voi olla liian lyhyt, kun asennat mikrofonin aurinkolippaan. Asenna tällaisissa tapauksissa mikrofoni ohjauspylvääseen.

Asennus aurinkolippaan

1. Aseta mikrofonijohto uraan.

   1. Mikrofonijohto
   2. Ura

2. Asenna mikrofonipidike aurinkolippaan.
   Aurinkolipan laskeminen heikentää äänen tunnistusnopeutta.

   1. Mikrofonipidike

Asennus ohjauspylvääseen

1. Liu'uta mikrofonin alusta irti mikrofonipidikestä.

   1. Mikrofoni
   2. Mikrofonipidike
   3. Mikrofonin alusta
2. Asenna mikrofoni ohjauspylvään takaosaan.

   1. Kaksipuolinen teippi

Peruskäyttö

Tietoja päävalikosta

Voit säätää erilaisia asetuksia päävalikossa.

1. Paina M.C. -valitsinta näyttääksesi päävalikon.
2. Kierrä M.C. -valitsinta valitaksesi jonkin alla olevista luokista ja vahvista painamalla.
   • FUNCTION (TOIMINTO) -asetukset
   • AUDIO (ÄÄNI) -asetukset
   • SYSTEM (JÄRJESTELMÄ) -asetukset
   • ILLUMINATION (VALAISTUS) -asetukset
   • MICROPHONE (MIKROFONI) -asetukset
3. Kierrä M.C. -valitsinta valitaksesi vaihtoehdot ja vahvista painamalla.

Usein käytetyt toiminnot

Tarkoitus	Toiminto
Virran kytkeminen päälle	Paina SRC/OFF kytkeäksesi virran päälle. Paina pitkään SRC/OFF kytkeäksesi virran pois päältä.
Äänenvoimakkuuden säätäminen	Kierrä M.C. -valitsinta.
Lähteen valitseminen	Paina toistuvasti SRC/OFF.
Näyttötietojen muuttaminen	Paina toistuvasti DISP.
Palaa edelliseen näyttöön/luetteloon	Paina BAND/ .
Palaa normaalitilaan valikosta	Paina pitkään BAND/ .
Näytön kirkkauden muuttaminen	Paina pitkään BAND/ .

Asennustoiminto

Kun käännät virtalukon asentoon ON (PÄÄLLÄ) asennuksen jälkeen, asetusvalikko tulee näkyviin.

1. Kierrä M.C. -valitsinta valitaksesi vaihtoehdot ja vahvista painamalla.
   Jatkaaksesi seuraavaan valikkovaihtoehtoon, sinun on vahvistettava valintasi.

Valikkokohta	Kuvaus
LANGUAGE (KIELI) [ENG] (englanti), [РУС] (venäjä), [TUR] (turkki), [FRA] (ranska), [DEU] (saksa)	Valitse kieli, jolla pakatun äänitiedoston tekstitiedot näytetään.
CLOCK SET (KELLON ASETUS)	Aseta kello.
	Kierrä M.C. -valitsinta säätääksesi tunnin ja vahvista painamalla. Osoitin siirtyy automaattisesti minuuttiasetukseen. Kierrä M.C. -valitsinta säätääksesi minuutin ja vahvista painamalla.
FM STEP (FM-ASKEL) [100], [50]	Valitse FM-virityksen askel 100 kHz tai 50 kHz.

2. [USB CONN. SET] (USB-YHTEYDEN ASETUS) tulee näkyviin, kun kaikki asetukset on tehty. Poista viesti painamalla M.C. -valitsinta.

• Viesti, joka kehottaa sinua asentamaan Pioneer Smart Sync -sovelluksen, tulee näkyviin laitteessasi, kun yhdistät laitteesi laitteeseen USB:n kautta.

3. [QUIT:YES] (LOPETA:KYLLÄ) tulee näkyviin.
   Palataksesi asetusvalikon ensimmäiseen kohtaan, kierrä M.C. -valitsinta valitaksesi [QUIT:NO] (LOPETA:EI) ja vahvista painamalla.
4. Vahvista asetukset painamalla M.C. -valitsinta.

Virittimen käyttö

Esiasetettujen asemien vastaanottaminen

1. Valitse [RADIO] painamalla SRC/OFF.
2. Valitse taajuusalue painamalla BAND/.
   [FM1] [FM2] [FM3] [MW]/[LW]
3. 3 Paina numeropainiketta (1/ - 6/).

Parhaiden asemien muisti (BSM)

1. Kun olet valinnut taajuusalueen, paina M.C. -valitsinta näyttääksesi päävalikon.
2. Kierrä M.C. -valitsinta valitaksesi [FUNCTION] (TOIMINTO) ja vahvista painamalla.
3. Kierrä M.C. -valitsinta valitaksesi [BSM] ja vahvista painamalla.

Asemien tallentaminen manuaalisesti

1. Kun vastaanotat asemaa, jonka haluat tallentaa, paina pitkään yhtä numeropainikkeista (1/ - 6/), kunnes se lakkaa vilkkumasta.

CD/USB/iPhone®/AUX-käyttö

(iPhone-lähde ei ole käytettävissä, kun [USB MTP] on asetettu [ON] (PÄÄLLÄ) -tilaan SYSTEM (JÄRJESTELMÄ) -asetuksissa.)

HUOMAUTUS: DEH-S310BT ei ole yhteensopiva Apple®-laitteiden kanssa.

CD

1. Aseta levy levyn latausaukkoon etikettipuoli ylöspäin.
   Poistaaksesi levyn, pysäytä toisto ensin ja paina sitten .

USB/iPhone

1. Avaa USB-portin kansi.
2. Liitä USB-laite/iPhone sopivalla kaapelilla.

MTP-yhteys

Laitteen, jossa on Android OS 4.0 tai useimmat uudemmat versiot, voidaan liittää laitteeseen MTP:n kautta käyttämällä Android-laitteen mukana toimitettua kaapelia. Yhdistetystä laitteesta, käyttöjärjestelmäversiosta tai laitteen tiedostojen määrästä riippuen äänitiedostoja/kappaleita ei välttämättä voida toistaa MTP:n kautta.

HUOMAUTUS: Jos käytät MTP-yhteyttä, [USB MTP] on asetettava [ON] (PÄÄLLÄ) -tilaan SYSTEM (JÄRJESTELMÄ) -asetuksissa.

AUX

1. Aseta stereominiliitin AUX-tuloliitäntään.
2. Valitse [AUX IN] painamalla SRC/OFF lähteeksi.

Bluetooth-yhteys

Enintään kaksi Bluetooth-puhelinta voidaan yhdistää samanaikaisesti.

1. Kytke laitteen Bluetooth-toiminto päälle.
2. Valitse laitteen näytössä näkyvä laitteen nimi.
3. Varmista, että sama 6-numeroinen luku näkyy tässä laitteessa ja laitteessa.
4. Valitse [YES] (KYLLÄ).

Bluetooth-puhelin

Perustoiminnot

Tarkoitus	Toiminto
Saapuvaan puheluun vastaaminen	Paina mitä tahansa painiketta, kun puhelu vastaanotetaan.
Puhelun lopettaminen	Paina .
Saapuvan puhelun hylkääminen	Paina pitkään kun puhelu vastaanotetaan.

Äänentunnistustilan aktivointi

HUOMAUTUS: DEH-S310BT ei ole yhteensopiva Apple-laitteiden kanssa.

1. Paina pitkään ja puhu sitten mikrofoniin syöttääksesi äänikomentoja.
   Poistuaksesi äänentunnistustilasta, paina BAND/.

Yhteyden muodostaminen Pioneer Smart Sync -sovellukseen

Pioneer Smart Sync on sovellus, joka yhdistää älykkäästi kartat, viestit ja musiikin ajoneuvossa.

Älä yritä käyttää sovellusta ajon aikana. Varmista, että pysähdyt tien sivuun ja pysäköit ajoneuvosi turvalliseen paikkaan, ennen kuin yrität käyttää sovelluksen säätimiä.

1. Siirry SYSTEM (JÄRJESTELMÄ) -valikkoon (katso "Tietoja päävalikosta").
2. Kierrä M.C. -valitsinta valitaksesi [APP CONTROL] (SOVELLUKSEN HALLINTA) ja vahvista painamalla.
3. Kierrä M.C. -valitsinta valitaksesi jonkin alla olevista.
   • Valitse [WIRED] (JOHTO) USB-yhteydelle.
   • Valitse [BLUETOOTH] Bluetooth-yhteydelle.
4. Kierrä M.C. -valitsinta valitaksesi [AUTO APP CONN] (AUTOMAATTINEN SOVELLUSYHTEYS) ja vahvista painamalla.
5. Kierrä M.C. -valitsinta valitaksesi [ON] (PÄÄLLÄ) ja vahvista painamalla.
6. Yhdistä tämä laite mobiililaitteeseen USB:n tai Bluetoothin kautta. Pioneer Smart Sync iPhone/Android-laitteessa käynnistyy automaattisesti.

HUOMAUTUS: Riippumatta siitä, onko [AUTO APP CONN] (AUTOMAATTINEN SOVELLUSYHTEYS) -asetus asetettu [ON] (PÄÄLLÄ) - vai [OFF] (POIS PÄÄLTÄ) -tilaan, voit myös suorittaa seuraavat toimet käynnistääksesi Pioneer Smart Sync -sovelluksen.

• Muille kuin USB:n kautta yhdistetyille Android-laitteille, valitse mikä tahansa lähde painamalla SRC/OFF ja paina pitkään M.C. -valitsinta.
• Käynnistä iPhone-puhelimessa Pioneer Smart Sync mobiililaitteessa.

Spotify®:n kuuntelu

(Ei käytettävissä, kun [USB MTP] on asetettu asentoon [ON] JÄRJESTELMÄ-asetuksissa.)

HUOMAUTUS: DEH-S310BT ei ole yhteensopiva Apple-laitteiden kanssa.

Päivitä Spotify-sovelluksen laiteohjelmisto uusimpaan versioon ennen käyttöä.
Ennen kuin aloitat, yhdistä tämä laite mobiililaitteeseen USB:n (vain iPhone) tai Bluetoothin kautta.

1. Siirry JÄRJESTELMÄ-valikkoon (katso "Tietoja päävalikosta").
2. Valitse M.C.-valitsimella [APP CONTROL] (SOVELLUKSEN HALLINTA) ja vahvista painamalla.
3. Valitse M.C.-valitsimella jokin seuraavista.
   • Valitse [WIRED] (JOHTO), kun käytät USB-liitäntää.
   • Valitse [BLUETOOTH], kun käytät Bluetooth-yhteyttä.
4. Valitse [SPOTIFY] painamalla SRC/OFF-painiketta.
5. Käynnistä Spotify-sovellus mobiililaitteessa ja aloita toisto.

Viitteet

• App Store - Apple
• Google Play

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Pioneer DEH-S410BT, DEH-S41BT, DEH-S310BT -pikaopas

Saatavilla olevat kielet
