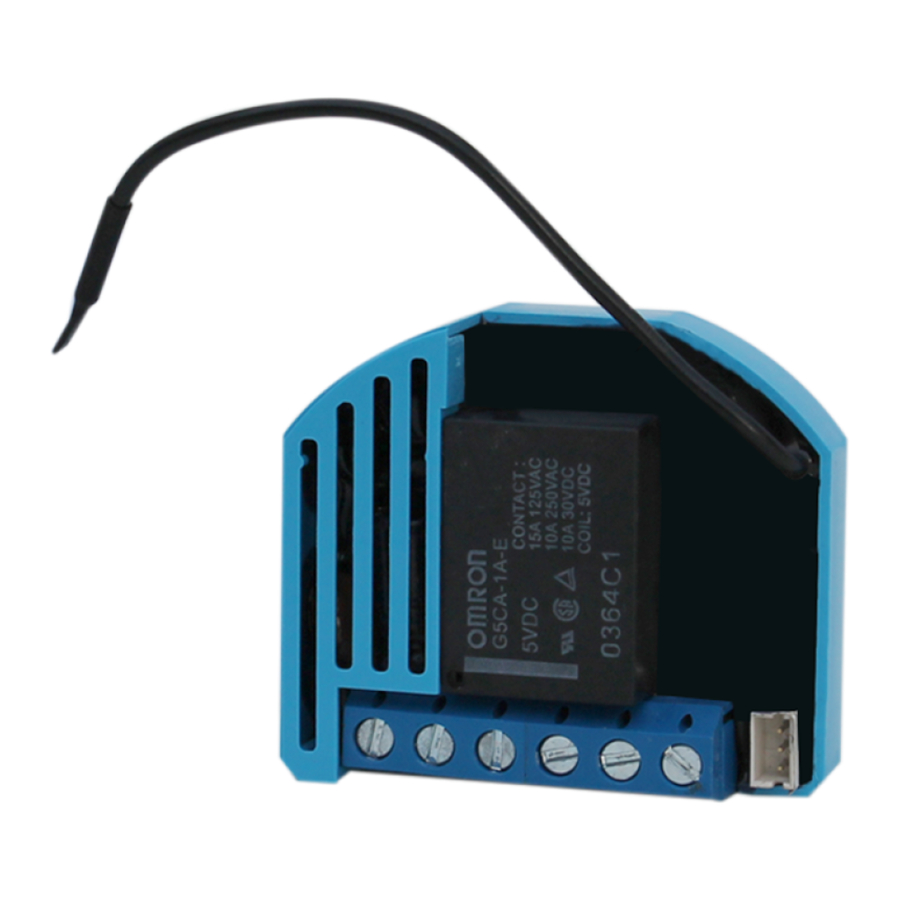

Qubino Flush 1 relay - Relekytkimen käyttöohje

Tätä Z-Wave-moduulia käytetään sähkölaitteen (esim. valon, tuulettimen jne.) kytkemiseen päälle tai pois päältä. Moduulia voidaan ohjata joko Z-Wave-verkon kautta tai seinäkytkimellä.

Moduuli on suunniteltu asennettavaksi "uppoasennusrasiaan", piiloon perinteisen seinäkytkimen taakse.

Moduuli mittaa sähkölaitteen virrankulutusta ja tukee digitaalisen lämpötila-anturin liittämistä. Se on suunniteltu toimimaan toistimena kantaman ja vakauden parantamiseksi Z-Wave-verkossa.

Tuetut kytkimet

Moduuli tukee monostabiileja kytkimiä (painonappi) ja bistabiileja kytkimiä. Moduuli on tehtaalla asetettu toimimaan bistabiilien kytkimien kanssa.

Asennus

• Katkaise virransyöttö ennen asennusta.
• Kytke moduuli sähkökaavion mukaisesti.
• Sijoita antenni kauas metalliosista (mahdollisimman kauas).
• Älä lyhennä antennia.

Sähköiskuvaara!

• Moduulin asennus vaatii suurta ammattitaitoa, ja sen saa suorittaa vain pätevä ja lisensoitu sähköasentaja.
• Vaikka moduuli olisi kytketty pois päältä, sen liittimissä voi olla jännitettä. Kaikki konfiguraatiomuutoksiin liittyvät työt, jotka koskevat kytkentätapaa tai kuormaa, on aina suoritettava virransyötön ollessa katkaistuna (kytke sulake pois päältä).

Huom!
Älä kytke moduulia kuormiin, jotka ylittävät suositellut arvot. Kytke moduuli vain alla olevien kaavioiden mukaisesti. Virheelliset kytkennät voivat olla vaarallisia.

Pakkauksen sisältö

• Flush 1 relay (Flush 1 -rele)

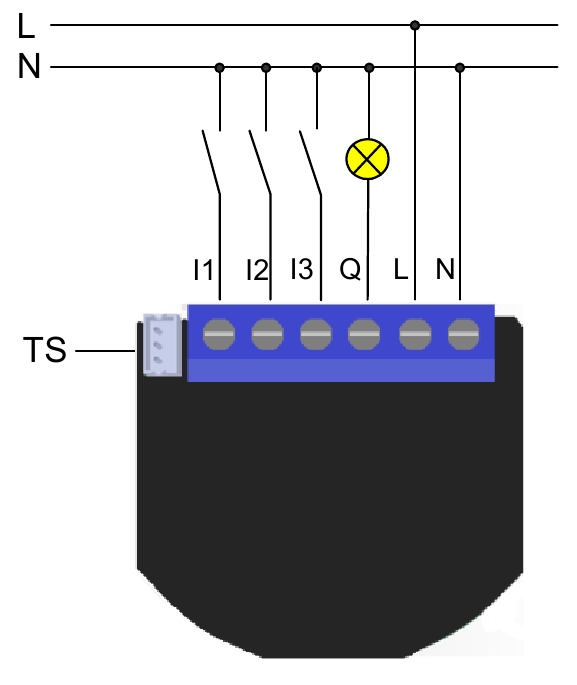

Sähkökaavio 230VAC

Huomautuksia kaaviosta:

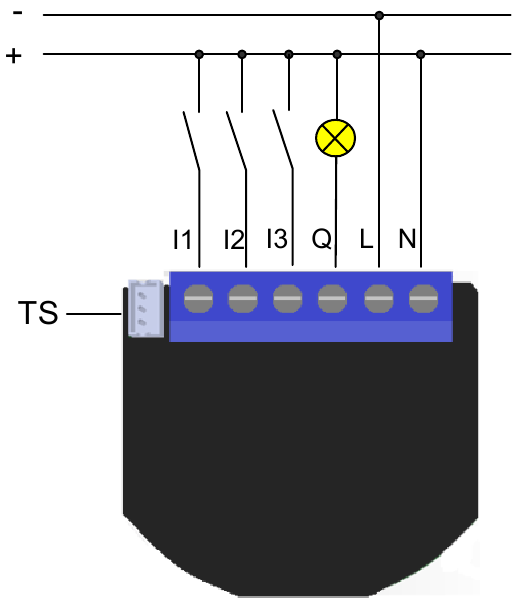

Sähkökaavio 24VDC

Huomautuksia kaaviosta:

Moduulin kestävyys riippuu käytetystä kuormasta. Resistiviselle kuormalle (hehkulamput jne.) ja 10A:n virrankulutukselle jokaisessa yksittäisessä sähkölaitteessa kestävyys ylittää 100 000 kytkentää jokaisessa yksittäisessä sähkölaitteessa.

Moduulin sisällyttäminen (lisääminen Z-Wave-verkkoon)

• Kytke moduuli virtalähteeseen (lämpötila-anturi kytkettynä - jos ostettu),
• vie moduuli enintään 1 metrin (3 jalan) päähän pääohjaimesta,
• ota lisäys/poisto-tila käyttöön pääohjaimessa
• automaattinen sisällyttäminen (30 minuutin kuluttua virtalähteeseen kytkemisestä) tai
• paina huoltonappia S yli 2 sekuntia tai
• paina painonappia I1 kolme kertaa 3 sekunnin sisällä (vaihda kytkimen tilaa 3 kertaa 3 sekunnin sisällä).

Moduulin poissulkeminen/nollaus (poistaminen Z-Wave-verkosta)

• Kytke moduuli virtalähteeseen
• vie moduuli enintään 1 metrin (3 jalan) päähän pääohjaimesta,
• ota lisäys/poisto-tila käyttöön pääohjaimessa
• paina huoltonappia S yli 6 sekuntia tai
• paina painonappia I1 viisi kertaa 3 sekunnin sisällä (vaihda kytkimen tilaa 5 kertaa 3 sekunnin sisällä) ensimmäisten 60 sekunnin aikana moduulin kytkemisestä virtalähteeseen.

Tällä toiminnolla kaikki moduulin parametrit asetetaan oletusarvoihin ja oma tunnus poistetaan. Jos huoltonappia S painetaan yli 2 ja alle 6 sekuntia, moduuli suljetaan pois, mutta konfiguraatioparametreja ei aseteta oletusarvoihin.

Assosiaatio

Assosiaatio mahdollistaa Flush 1 relay (Flush 1 -rele) -moduulin siirtämään komentoja Z-Wave-verkon sisällä suoraan (ilman pääohjainta) muihin Z-Wave-moduuleihin.

Assosioidut ryhmät:
Ryhmä 1: perus päälle/pois (laukeaa ulostulon Q tilan muutoksesta ja heijastaa sen tilaa) enintään 16 solmua.
Ryhmä 2: perus päälle/pois (laukeaa sisääntulon I2 tilan muutoksesta ja heijastaa sen tilaa) enintään 16 solmua.
Ryhmä 3: perus päälle/pois (laukeaa sisääntulon I3 tilan muutoksesta ja heijastaa sen tilaa) enintään 16 solmua.
Ryhmä 4: oletusraportointiryhmä (varattu pääohjaimelle).

Konfiguraatioparametrit

Parametri nro 1 – Sisääntulon 1 kytkintyyppi
Käytettävissä olevat konfiguraatioparametrit (datatyyppi on 1 Byte DEC):

• oletusarvo 1
• 0 monostabiili kytkintyyppi (painonappi)
• 1 bistabiili kytkintyyppi

Parametri nro 2 – Sisääntulon 2 kosketintyyppi
Käytettävissä olevat konfiguraatioparametrit (datatyyppi on 1 Byte DEC):

• oletusarvo 0
• 0 NO (normally open) (normaalisti avoin) sisääntulotyyppi
• 1 NC (normally close) (normaalisti suljettu) sisääntulotyyppi

Parametri nro 3 – Sisääntulon 3 kosketintyyppi
Käytettävissä olevat konfiguraatioparametrit (datatyyppi on 1 Byte DEC):

• oletusarvo 0
• 0 NO (normally open) (normaalisti avoin) sisääntulotyyppi
• 1 NC (normally close) (normaalisti suljettu) sisääntulotyyppi

Parametri nro 10 - Aktivoi / deaktivoi toiminnot ALL ON/ALL OFF (KAIKKI PÄÄLLE/KAIKKI POIS)

Käytettävissä olevat konfiguraatioparametrit (datatyyppi on 1 Byte DEC):

• oletusarvo 255
• 255 - ALL ON (KAIKKI PÄÄLLE) aktiivinen, ALL OFF (KAIKKI POIS) aktiivinen
• 0 - ALL ON (KAIKKI PÄÄLLE) ei ole aktiivinen, ALL OFF (KAIKKI POIS) ei ole aktiivinen
• 1 - ALL ON (KAIKKI PÄÄLLE) ei ole aktiivinen, ALL OFF (KAIKKI POIS) aktiivinen
• 2 - ALL ON (KAIKKI PÄÄLLE) aktiivinen, ALL OFF (KAIKKI POIS) ei ole aktiivinen

Flush 1 relay (Flush 1 -rele) -moduuli vastaa komentoihin ALL ON / ALL OFF (KAIKKI PÄÄLLE/KAIKKI POIS), jotka voidaan lähettää pääohjaimelta tai muulta järjestelmään kuuluvalta ohjaimelta.

Parametri nro 11 - Releen automaattinen kytkeminen pois päältä asetetun ajan kuluttua

Käytettävissä olevat konfiguraatioparametrit (datatyyppi on 2 Byte DEC):

• Oletusarvo 0
• 0 - Auto OFF (Automaattinen pois päältä) poistettu käytöstä
• 1 – 65535 = 0,01 sekuntia – 655,35 sekuntia Auto OFF (Automaattinen pois päältä) käytössä määritetyllä ajalla, askel on 10 millisekuntia.

Parametri nro 30 - Releen tilan tallentaminen sähkökatkon jälkeen

Käytettävissä olevat konfiguraatioparametrit (datatyyppi on 1 Byte DEC):

• oletusarvo 0
• 0 – Flush 1relay (Flush 1 -rele) -moduuli tallentaa tilansa ennen sähkökatkoa (se palaa viimeiseen tilaan, joka on tallennettu ennen sähkökatkoa)
• 1 - Flush 1relay (Flush 1 -rele) -moduuli ei tallenna tilaa sähkökatkon jälkeen, se palaa "off" (pois päältä) -tilaan.

Parametri nro 40 – Tehon raportointi watteina tehon muutoksen yhteydessä

Asetettu arvo tarkoittaa prosenttiosuutta, asetettu arvo väliltä 0 - 100 = 0% - 100%. Käytettävissä olevat konfiguraatioparametrit (datatyyppi on 1 Byte DEC):

• oletusarvo 3
• 0 – Raportointi poistettu käytöstä
• 1 – 100 = 1% - 100% Raportointi käytössä Tehoraportti lähetetään (push) vain, kun todellinen teho watteina reaaliajassa muuttuu enemmän kuin asetettu prosenttiosuus verrattuna edelliseen todelliseen tehoon watteina, askel on 1%.

HUOMAUTUS: jos tehon muutos on alle 1W, raporttia ei lähetetä (push), asetetusta prosenttiosuudesta riippumatta.

Parametri nro 42 – Tehon raportointi watteina aikavälin mukaan

Asetettu arvo tarkoittaa aikaväliä (0 – 65535) sekunteina, jolloin tehoraportti lähetetään.
Käytettävissä olevat konfiguraatioparametrit (datatyyppi on 2 Byte DEC):

• oletusarvo 300 (tehoraportti watteina lähetetään 300 sekunnin välein)
• 0 – Raportointi poistettu käytöstä
• 1 – 65535 = 1 sekunti – 65535 sekuntia. Raportointi käytössä. Tehoraportti lähetetään asetetun aikavälin mukaan.

Tekniset tiedot

* Jos kuorma on muu kuin resistiivinen, kiinnitä huomiota arvoon cos φ ja käytä tarvittaessa nimelliskuormaa pienempää kuormaa. Suurin virta arvolle cos φ=0,4 on 3A 250VAC:ssa, 3A 24VDC:ssä L/R=7ms.

Z-Wave-laiteluokka

BASIC_TYPE_ROUTING_SLAVE
GENERIC_TYPE_SWITCH_BINARY
SPECIFIC_TYPE_POWER_SWITCH_BINARY

Z-Wave-tuetut komentoluokat

COMMAND_CLASS_BASIC
COMMAND_CLASS_SWITCH_BINARY
COMMAND_CLASS_SWITCH_ALL
COMMAND_CLASS_METER_V3
COMMAND_CLASS_SENSOR_MULTILEVEL_V3
COMMAND_CLASS_MULTI_CHANNEL_V2
COMMAND_CLASS_POWERLEVEL
COMMAND_CLASS_ASSOCIATION
COMMAND_CLASS_CONFIGURATION
COMMAND_CLASS_MANUFACTURER_SPECIFIC
COMMAND_CLASS_VERSION
COMMAND_CLASS_MARK
COMMAND_CLASS_BASIC

Päätepiste 1 (I2): Laiteluokka:
GENERIC_TYPE_SENSOR_BINARY
SPECIFIC_TYPE_NOT_USED

Komentoluokat:
COMMAND_CLASS_SENSOR_BINARY
COMMAND_CLASS_BASIC

Päätepiste 2 (I3): Laiteluokka:
GENERIC_TYPE_SENSOR_BINARY
SPECIFIC_TYPE_NOT_USED

Komentoluokat:
COMMAND_CLASS_SENSOR_BINARY
COMMAND_CLASS_BASIC

Tämä tuote voidaan sisällyttää ja sitä voidaan käyttää missä tahansa Z-Wave-verkossa muiden Z-Wave-sertifioitujen laitteiden kanssa muilta valmistajilta. Kaikki jatkuvasti virtaa saavat solmut samassa verkossa toimivat toistimina toimittajasta riippumatta verkon luotettavuuden lisäämiseksi.

Tärkeä vastuuvapauslauseke

Z-Wave-langaton tiedonsiirto ei ole luonnostaan aina 100% luotettavaa, ja sellaisenaan tätä tuotetta ei tule käyttää tilanteissa, joissa elämä ja/tai arvoesineet ovat yksinomaan sen toiminnan varassa.

Älä hävitä sähkölaitteita lajittelemattoman yhdyskuntajätteen mukana, käytä erillisiä keräyspisteitä.
Ota yhteyttä paikalliseen viranomaiseen saadaksesi tietoa käytettävissä olevista keräysjärjestelmistä. Jos sähkölaitteita hävitetään kaatopaikoille tai jätteisiin, vaarallisia aineita voi vuotaa pohjaveteen ja päästä ravintoketjuun vahingoittaen terveyttäsi ja hyvinvointiasi. Kun vaihdat vanhoja laitteita uusiin, jälleenmyyjä on lain mukaan velvollinen ottamaan vanhan laitteesi takaisin hävitettäväksi vähintään maksutta.
Tähän käyttöohjeeseen voidaan tehdä muutoksia ja parannuksia ilman erillistä ilmoitusta.

Goap d.o.o. Nova Gorica
Ulica Klementa Juga 007
5250 Solkan
Slovenia

Sähköposti: info@qubino.com
Puh: +386 5 335 95 00
Web: www.qubino.com

Päivämäärä: 8.12.2014
Dokumentti: Qubino_Flush 1 relay usermanual_V6.3_eng
