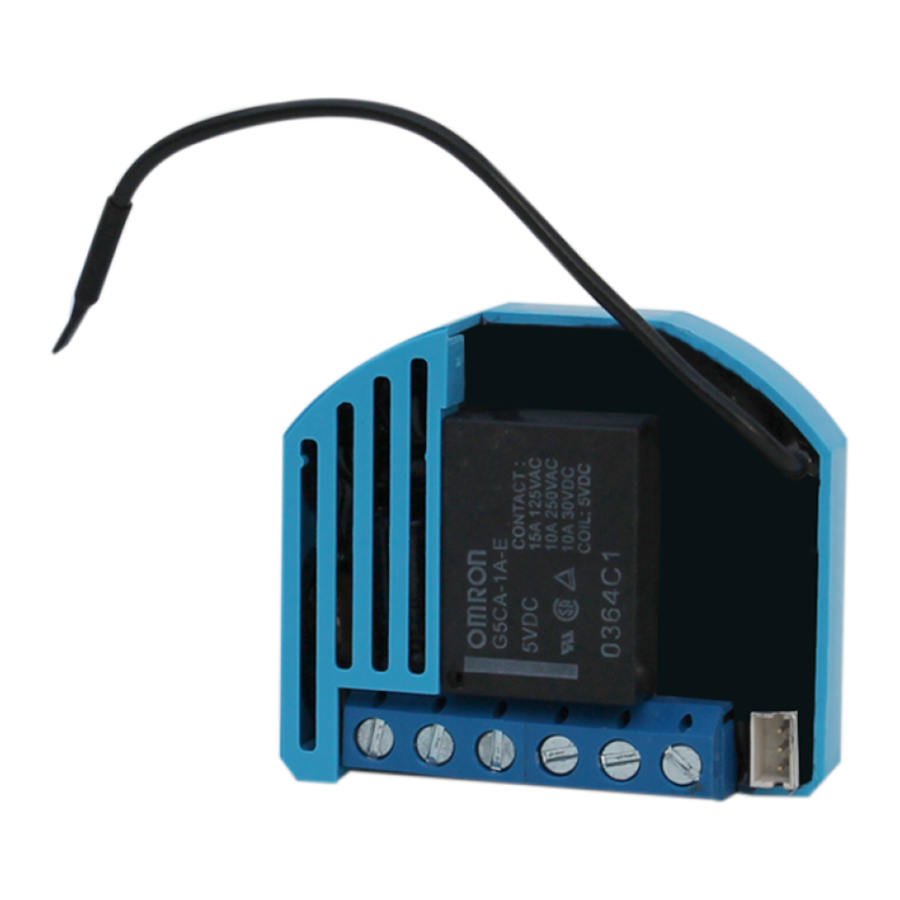

Qubino Flush 1 relay - Manual de utilizare pentru releul comutator

Acest modul Z-Wave este utilizat pentru a porni sau opri dispozitivele electrice (de exemplu, lumini, ventilatoare etc.). Modulul poate fi controlat fie prin intermediul rețelei Z-Wave, fie prin intermediul întrerupătorului de perete.

Modulul este proiectat pentru a fi montat în interiorul unei "cutii de montaj încastrat", ascuns în spatele unui întrerupător de perete tradițional.

Modulul măsoară consumul de energie al dispozitivului electric și suportă conectarea unui senzor digital de temperatură. Este proiectat să acționeze ca un repetor pentru a îmbunătăți raza de acțiune și stabilitatea rețelei Z-Wave.

Întrerupătoare suportate

Modulul suportă întrerupătoare mono-stabile (buton) și întrerupătoare bi-stabile. Modulul este setat din fabrică să funcționeze cu întrerupătoare bi-stabile.

Instalare

• Înainte de instalare, deconectați alimentarea.
• Conectați modulul conform schemei electrice.
• Localizați antena departe de elementele metalice (cât mai departe posibil).
• Nu scurtați antena.

Pericol de electrocutare!

• Instalarea modulului necesită un grad mare de îndemânare și poate fi efectuată numai de un electrician calificat și autorizat.
• Chiar și atunci când modulul este oprit, tensiunea poate fi prezentă pe bornele sale. Orice lucrare privind modificările de configurație legate de modul de conectare sau de sarcină trebuie efectuată întotdeauna cu alimentarea deconectată (dezactivați siguranța).

Notă!
Nu conectați modulul la sarcini care depășesc valorile recomandate. Conectați modulul numai în conformitate cu schemele de mai jos. Conexiunile incorecte pot fi periculoase.

Conținutul pachetului

• Flush 1 relay

Schema electrică 230VAC

Note pentru schemă:

Schema electrică 24VDC

Note pentru schemă:

Durabilitatea modulului depinde de sarcina aplicată. Pentru sarcină rezistivă (becuri etc.) și un consum de curent de 10A al fiecărui dispozitiv electric individual, durabilitatea depășește 100 000 de comutări ale fiecărui dispozitiv electric individual.

Includerea modulului (Adăugarea la rețeaua Z-Wave)

• Conectați modulul la sursa de alimentare (cu senzorul de temperatură conectat - dacă a fost achiziționat),
• aduceți modulul la maximum 1 metru (3 picioare) de controlerul principal,
• activați modul de adăugare/eliminare pe controlerul principal
• auto-includere (30 de minute după conectarea la sursa de alimentare) sau
• apăsați butonul de service S pentru mai mult de 2 secunde sau
• apăsați butonul I1 de trei ori în 3s (schimbați starea comutatorului de 3 ori în 3 secunde).

Excluderea/Resetarea modulului (Eliminarea din rețeaua Z-Wave)

• Conectați modulul la sursa de alimentare
• aduceți modulul la maximum 1 metru (3 picioare) de controlerul principal,
• activați modul de adăugare/eliminare pe controlerul principal
• apăsați butonul de service S pentru mai mult de 6 secunde sau
• apăsați butonul I1 de cinci ori în 3s (schimbați starea comutatorului de 5 ori în 3 secunde) în primele 60 de secunde după ce modulul este conectat la sursa de alimentare.

Prin această funcție, toți parametrii modulului sunt setați la valorile implicite și ID-ul propriu este șters. Dacă butonul de service S este apăsat mai mult de 2 și mai puțin de 6 secunde, modulul este exclus, dar parametrii de configurare nu sunt setați la valorile implicite.

Asociere

Asocierea permite modulului releu Flush 1 să transfere comenzi în interiorul rețelei Z-Wave direct (fără controlerul principal) către alte module Z-Wave.

Grupuri asociate:
Grupul 1: pornit/oprit de bază (declanșat la modificarea stării ieșirii Q și reflectând starea acesteia) până la 16 noduri.
Grupul 2: pornit/oprit de bază (declanșat la modificarea stării intrării I2 și reflectând starea acesteia) până la 16 noduri.
Grupul 3: pornit/oprit de bază (declanșat la modificarea stării intrării I3 și reflectând starea acesteia) până la 16 noduri.
Grupul 4: grup de raportare implicit (rezervat pentru controlerul principal).

Parametri de configurare

Parametrul nr. 1 – Tipul de comutator al intrării 1
Parametri de configurare disponibili (tipul de date este 1 Byte DEC):

• valoarea implicită 1
• 0 tip de comutator mono-stabil (buton)
• 1 tip de comutator bi-stabil

Parametrul nr. 2 – Tipul de contact al intrării 2
Parametri de configurare disponibili (tipul de date este 1 Byte DEC):

• valoarea implicită 0
• 0 tip de intrare NO (normal deschis)
• 1 tip de intrare NC (normal închis)

Parametrul nr. 3 – Tipul de contact al intrării 3
Parametri de configurare disponibili (tipul de date este 1 Byte DEC):

• valoarea implicită 0
• 0 tip de intrare NO (normal deschis)
• 1 tip de intrare NC (normal închis)

Parametrul nr. 10 - Activarea / dezactivarea funcțiilor ALL ON/ALL OFF (TOATE PORNITE/TOATE OPRITE)

Parametri de configurare disponibili (tipul de date este 1 Byte DEC):

• valoarea implicită 255
• 255 - ALL ON (TOATE PORNITE) activ, ALL OFF (TOATE OPRITE) activ
• 0 - ALL ON (TOATE PORNITE) nu este activ, ALL OFF (TOATE OPRITE) nu este activ
• 1 - ALL ON (TOATE PORNITE) nu este activ, ALL OFF (TOATE OPRITE) activ
• 2 - ALL ON (TOATE PORNITE) activ, ALL OFF (TOATE OPRITE) nu este activ

Modulul releu Flush 1 răspunde la comenzile ALL ON (TOATE PORNITE) / ALL OFF (TOATE OPRITE) care pot fi trimise de controlerul principal sau de alt controler aparținând sistemului.

Parametrul nr. 11 - Oprirea automată a releului după timpul setat

Parametri de configurare disponibili (tipul de date este 2 Byte DEC):

• Valoarea implicită 0
• 0 - Auto OFF (Oprire automată) dezactivată
• 1 – 65535 = 0,01 secunde – 655,35 secunde Auto OFF (Oprire automată) activată cu timp definit, pasul este de 10 milisecunde.

Parametrul nr. 30 - Salvarea stării releului după o pană de curent

Parametri de configurare disponibili (tipul de date este 1 Byte DEC):

• valoarea implicită 0
• 0 – Modulul releu Flush 1 își salvează starea înainte de pana de curent (revine la ultima poziție salvată înainte de o pană de curent)
• 1 - Modulul releu Flush 1 nu salvează starea după o pană de curent, revine la poziția "off" (oprit).

Parametrul nr. 40 – Raportarea puterii în wați la modificarea puterii

Valoarea setată înseamnă procent, valoarea setată de la 0 - 100=0% - 100%. Parametri de configurare disponibili (tipul de date este 1 Byte DEC):

• valoarea implicită 3
• 0 – Raportarea dezactivată
• 1 – 100 = 1% - 100% Raportarea activată. Raportul de putere este trimis (push) numai atunci când puterea reală în wați în timp real se modifică cu mai mult decât procentul setat în comparație cu puterea reală anterioară în wați, pasul este de 1%.

NOTĂ: dacă puterea modificată este mai mică de 1W, raportul nu este trimis (push), indiferent de procentul setat.

Parametrul nr. 42 – Raportarea puterii în wați după intervalul de timp

Valoarea setată înseamnă intervalul de timp (0 – 65535) în secunde, când este trimis raportul de putere.
Parametri de configurare disponibili (tipul de date este 2 Byte DEC):

• valoarea implicită 300 (raportul de putere în wați este trimis la fiecare 300s)
• 0 – Raportarea dezactivată
• 1 – 65535 = 1 secundă – 65535 secunde. Raportarea activată. Raportul de putere este trimis cu intervalul de timp setat de valoarea introdusă.

Specificații tehnice

* În cazul unei sarcini diferite de cea rezistivă, acordați atenție valorii cos φ și, dacă este necesar, aplicați o sarcină mai mică decât sarcina nominală. Curentul maxim pentru cos φ=0,4 este de 3A la 250VAC, 3A la 24VDC L/R=7ms.

Clasa de dispozitiv Z-Wave

BASIC_TYPE_ROUTING_SLAVE
GENERIC_TYPE_SWITCH_BINARY
SPECIFIC_TYPE_POWER_SWITCH_BINARY

Clase de comandă suportate Z-Wave

COMMAND_CLASS_BASIC
COMMAND_CLASS_SWITCH_BINARY
COMMAND_CLASS_SWITCH_ALL
COMMAND_CLASS_METER_V3
COMMAND_CLASS_SENSOR_MULTILEVEL_V3
COMMAND_CLASS_MULTI_CHANNEL_V2
COMMAND_CLASS_POWERLEVEL
COMMAND_CLASS_ASSOCIATION
COMMAND_CLASS_CONFIGURATION
COMMAND_CLASS_MANUFACTURER_SPECIFIC
COMMAND_CLASS_VERSION
COMMAND_CLASS_MARK
COMMAND_CLASS_BASIC

Endpoint 1 (I2): Clasa de dispozitiv:
GENERIC_TYPE_SENSOR_BINARY
SPECIFIC_TYPE_NOT_USED

Clase de comandă:
COMMAND_CLASS_SENSOR_BINARY
COMMAND_CLASS_BASIC

Endpoint 2 (I3): Clasa de dispozitiv:
GENERIC_TYPE_SENSOR_BINARY
SPECIFIC_TYPE_NOT_USED

Clase de comandă:
COMMAND_CLASS_SENSOR_BINARY
COMMAND_CLASS_BASIC

Acest produs poate fi inclus și operat în orice rețea Z-Wave cu alte dispozitive certificate Z-Wave de la alți producători. Toate nodurile alimentate constant din aceeași rețea vor acționa ca repetoare, indiferent de furnizor, pentru a crește fiabilitatea rețelei.

Declinare importantă a responsabilității

Comunicarea wireless Z-Wave nu este întotdeauna 100% fiabilă și, ca atare, acest produs nu trebuie utilizat în situații în care viața și/sau bunurile de valoare depind exclusiv de funcția sa.

Nu aruncați aparatele electrice ca deșeuri municipale nesortate, utilizați instalații de colectare separate.
Contactați administrația locală pentru informații privind sistemele de colectare disponibile. Dacă aparatele electrice sunt aruncate în depozite de deșeuri sau gropi de gunoi, substanțele periculoase se pot infiltra în apa subterană și pot ajunge în lanțul trofic, dăunând sănătății și bunăstării dumneavoastră. Când înlocuiți aparatele vechi cu altele noi, comerciantul cu amănuntul este obligat din punct de vedere legal să preia aparatul vechi pentru eliminare, cel puțin gratuit.
Acest manual de utilizare poate fi modificat și îmbunătățit fără notificare prealabilă.

Goap d.o.o. Nova Gorica
Ulica Klementa Juga 007
5250 Solkan
Slovenia

E-mail: info@qubino.com
Tel: +386 5 335 95 00
Web: www.qubino.com

Data: 8.12.2014
Document: Qubino_Flush 1 relay usermanual_V6.3_eng
