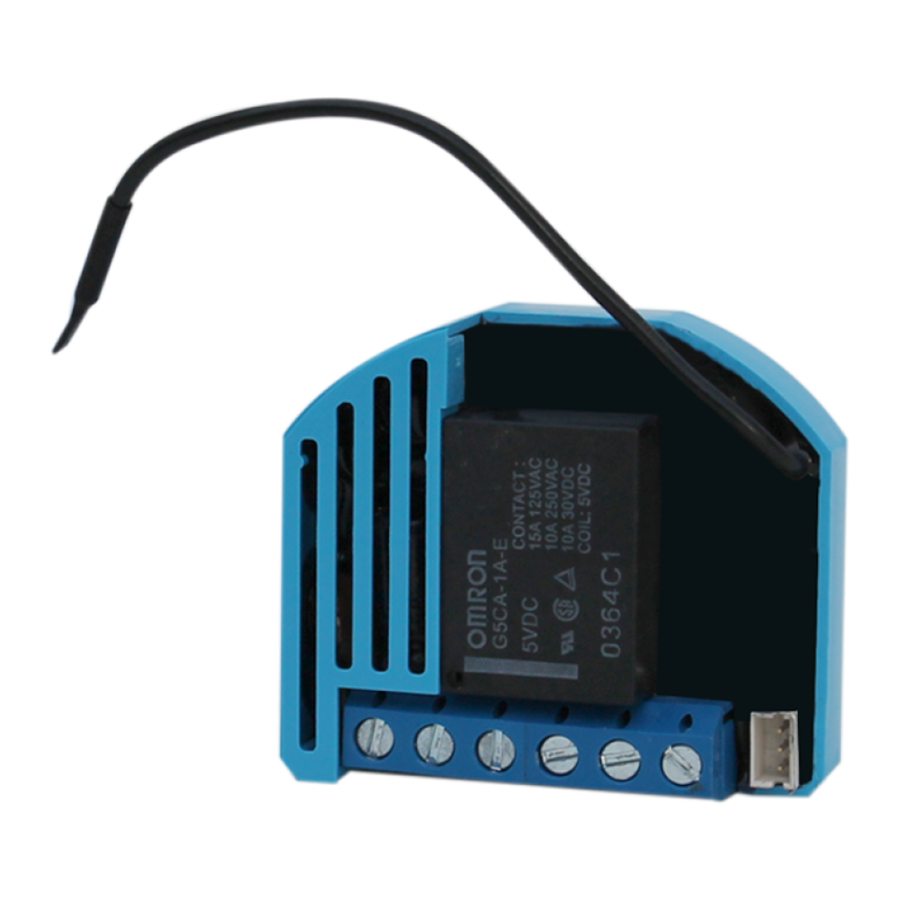

Qubino Flush 1 relay - Relay kaliti uchun qo'llanma

Ushbu Z-Wave moduli elektr qurilmasini (masalan, yorug'lik, fan va boshqalar) yoqish yoki o'chirish uchun ishlatiladi. Modulni Z-wave tarmog'i orqali yoki devor kaliti orqali boshqarish mumkin.

Modul an'anaviy devor kaliti orqasida yashiringan "flush mounting box" (devorga o'rnatiladigan quti) ichiga o'rnatilishi uchun mo'ljallangan.

Modul elektr qurilmasining quvvat sarfini o'lchaydi va raqamli harorat sensorini ulashni qo'llab-quvvatlaydi. U Z-wave tarmog'ining diapazoni va barqarorligini yaxshilash uchun takrorlagich vazifasini bajarish uchun mo'ljallangan.

Qo'llab-quvvatlanadigan kalitlar

Modul mono-barqaror kalitlarni (tugmachani bosish) va bi-barqaror kalitlarni qo'llab-quvvatlaydi. Modul zavodda bi-barqaror kalitlar bilan ishlash uchun o'rnatilgan.

O'rnatish

• O'rnatishdan oldin elektr ta'minotini uzing.
• Modulni elektr sxemasiga muvofiq ulang.
• Antennani metall elementlardan uzoqroq joylashtiring (imkon qadar uzoqroq).
• Antennani qisqartirmang.

Elektr toki urish xavfi!

• Modulni o'rnatish katta mahorat talab qiladi va faqat malakali va litsenziyalangan elektrik tomonidan amalga oshirilishi mumkin.
• Modul o'chirilgan bo'lsa ham, uning terminallarida kuchlanish bo'lishi mumkin. Ulanish rejimiga yoki yukga tegishli konfiguratsiya o'zgarishlari bo'yicha har qanday ishlar har doim elektr ta'minoti uzilgan holda (sug'urtani o'chirish) amalga oshirilishi kerak.

Eslatma!
Modulni tavsiya etilgan qiymatlardan oshadigan yuklarga ulamang. Modulni faqat quyidagi diagrammalarga muvofiq ulang. Noto'g'ri ulanishlar xavfli bo'lishi mumkin.

Paket tarkibi

• Flush 1 relay

Elektr sxemasi 230VAC

Diagramma uchun eslatmalar:

Elektr sxemasi 24VDC

Diagramma uchun eslatmalar:

Modulning chidamliligi qo'llaniladigan yukga bog'liq. Rezistiv yuk (lampochkalar va boshqalar) va har bir alohida elektr qurilmasining 10A tok sarfi uchun chidamlilik har bir alohida elektr qurilmasining 100 000 dan ortiq kalitidan oshadi.

Modulni kiritish (Z-wave tarmog'iga qo'shish)

• Modulni elektr ta'minotiga ulang (agar sotib olingan bo'lsa, harorat sensori ulangan holda),
• modulni asosiy kontrollerdan maksimal 1 metr (3 fut) masofada olib keling,
• asosiy kontrollerda qo'shish/olib tashlash rejimini yoqing
• avtomatik kiritish (elektr ta'minotiga ulanganidan keyin 30 daqiqa) yoki
• xizmat tugmasi S ni 2 soniyadan ko'proq bosing yoki
• tugmachani bosish I1 ni 3s ichida uch marta bosing (3 soniya ichida kalit holatini 3 marta o'zgartiring).

Modulni chiqarib tashlash/qayta o'rnatish (Z-Wave tarmog'idan olib tashlash)

• Modulni elektr ta'minotiga ulang
• modulni asosiy kontrollerdan maksimal 1 metr (3 fut) masofada olib keling,
• asosiy kontrollerda qo'shish/olib tashlash rejimini yoqing
• xizmat tugmasi S ni 6 soniyadan ko'proq bosing yoki
• modul elektr ta'minotiga ulanganidan keyin birinchi 60 soniya ichida tugmachani bosish I1 ni 3s ichida besh marta bosing (3 soniya ichida kalit holatini 5 marta o'zgartiring).

Ushbu funktsiya orqali modulning barcha parametrlari standart qiymatlarga o'rnatiladi va shaxsiy ID o'chiriladi. Agar xizmat tugmasi S 2 soniyadan ko'proq va 6 soniyadan kamroq bosilsa, modul chiqarib tashlanadi, lekin konfiguratsiya parametrlari standart qiymatlarga o'rnatilmaydi.

Assotsiatsiya

Assotsiatsiya Flush 1 relay moduliga Z-Wave tarmog'i ichidagi buyruqlarni to'g'ridan-to'g'ri (asosiy kontrollerlarsiz) boshqa Z-Wave modullariga o'tkazish imkonini beradi.

Assotsiatsiyalangan guruhlar:
1-guruh: asosiy yoqish/o'chirish (Q chiqish holati o'zgarishi bilan ishga tushiriladi va uning holatini aks ettiradi) 16 tagacha tugun.
2-guruh: asosiy yoqish/o'chirish (I2 kirish holati o'zgarishi bilan ishga tushiriladi va uning holatini aks ettiradi) 16 tagacha tugun.
3-guruh: asosiy yoqish/o'chirish (I3 kirish holati o'zgarishi bilan ishga tushiriladi va uning holatini aks ettiradi) 16 tagacha tugun.
4-guruh: standart hisobot berish guruhi (asosiy kontroller uchun ajratilgan).

Konfiguratsiya parametrlari

Parametr № 1 – 1-kirish kaliti turi
Mavjud konfiguratsiya parametrlari (ma'lumotlar turi 1 Byte DEC):

• standart qiymat 1
• 0 mono-barqaror kalit turi (tugmachani bosish)
• 1 bi-barqaror kalit turi

Parametr № 2 – 2-kirish kontakt turi
Mavjud konfiguratsiya parametrlari (ma'lumotlar turi 1 Byte DEC):

• standart qiymat 0
• 0 NO (odatda ochiq) kirish turi
• 1 NC (odatda yopiq) kirish turi

Parametr № 3 – 3-kirish kontakt turi
Mavjud konfiguratsiya parametrlari (ma'lumotlar turi 1 Byte DEC):

• standart qiymat 0
• 0 NO (odatda ochiq) kirish turi
• 1 NC (odatda yopiq) kirish turi

Parametr № 10 - ALL ON/ALL OFF (HAMMASINI YOQISH/HAMMASINI O'CHIRISH) funktsiyalarini faollashtirish / o'chirish

Mavjud konfiguratsiya parametrlari (ma'lumotlar turi 1 Byte DEC):

• standart qiymat 255
• 255 - ALL ON (HAMMASINI YOQISH) faol, ALL OFF (HAMMASINI O'CHIRISH) faol
• 0 - ALL ON (HAMMASINI YOQISH) faol emas, ALL OFF (HAMMASINI O'CHIRISH) faol emas
• 1 - ALL ON (HAMMASINI YOQISH) faol emas, ALL OFF (HAMMASINI O'CHIRISH) faol
• 2 - ALL ON (HAMMASINI YOQISH) faol, ALL OFF (HAMMASINI O'CHIRISH) faol emas

Flush 1 relay moduli asosiy kontroller yoki tizimga tegishli boshqa kontroller tomonidan yuborilishi mumkin bo'lgan ALL ON / ALL OFF (HAMMASINI YOQISH/HAMMASINI O'CHIRISH) buyruqlariga javob beradi.

Parametr № 11 - O'rnatilgan vaqtdan keyin relayni avtomatik o'chirish

Mavjud konfiguratsiya parametrlari (ma'lumotlar turi 2 Byte DEC):

• Standart qiymat 0
• 0 - Avtomatik o'chirish o'chirilgan
• 1 – 65535 = 0,01 soniya – 655,35 soniya Avtomatik o'chirish yoqilgan, vaqt belgilangan, qadam 10 millisekund.

Parametr № 30 - Elektr uzilishidan keyin relay holatini saqlash

Mavjud konfiguratsiya parametrlari (ma'lumotlar turi 1 Byte DEC):

• standart qiymat 0
• 0 – Flush 1relay moduli elektr uzilishidan oldin o'z holatini saqlaydi (u elektr uzilishidan oldin saqlangan oxirgi holatiga qaytadi)
• 1 - Flush 1relay moduli elektr uzilishidan keyin holatini saqlamaydi, u "o'chirilgan" holatiga qaytadi.

Parametr № 40 – Quvvat o'zgarishida vattlarda quvvat haqida hisobot berish

O'rnatilgan qiymat foizni bildiradi, 0 - 100 qiymat 0% - 100% ga teng. Mavjud konfiguratsiya parametrlari (ma'lumotlar turi 1 Byte DEC):

• standart qiymat 3
• 0 – Hisobot berish o'chirilgan
• 1 – 100 = 1% - 100% Hisobot berish yoqilgan. Quvvat haqida hisobot (push) faqat vattlarda haqiqiy quvvat oldingi vattlardagi haqiqiy quvvatga nisbatan o'rnatilgan foizdan ko'proqqa o'zgarganda yuboriladi, qadam 1%.

ESLATMA: agar quvvat o'zgarishi 1W dan kam bo'lsa, o'rnatilgan foizga qaramay, hisobot yuborilmaydi (push).

Parametr № 42 – Vaqt oralig'i bo'yicha vattlarda quvvat haqida hisobot berish

O'rnatilgan qiymat quvvat haqida hisobot yuborilganda vaqt oralig'ini (0 – 65535) soniyalarda bildiradi.
Mavjud konfiguratsiya parametrlari (ma'lumotlar turi s 2 Byte DEC):

• standart qiymat 300 (vattlarda quvvat haqida hisobot har 300 soniyada yuboriladi)
• 0 – Hisobot berish o'chirilgan
• 1 – 65535 = 1 soniya – 65535 soniya. Hisobot berish yoqilgan. Quvvat haqida hisobot kiritilgan qiymat bilan o'rnatilgan vaqt oralig'ida yuboriladi.

Texnik xususiyatlar

* Rezistiv bo'lmagan yuk holatida, cos φ qiymatiga e'tibor bering va agar kerak bo'lsa, nominal yukdan pastroq yukni qo'llang. Cos φ=0,4 uchun maksimal tok 250VAC da 3A, 24VDC L/R=7ms da 3A.

Z-Wave qurilma klassi

BASIC_TYPE_ROUTING_SLAVE
GENERIC_TYPE_SWITCH_BINARY
SPECIFIC_TYPE_POWER_SWITCH_BINARY

Z-Wave tomonidan qo'llab-quvvatlanadigan buyruq klasslari

COMMAND_CLASS_BASIC
COMMAND_CLASS_SWITCH_BINARY
COMMAND_CLASS_SWITCH_ALL
COMMAND_CLASS_METER_V3
COMMAND_CLASS_SENSOR_MULTILEVEL_V3
COMMAND_CLASS_MULTI_CHANNEL_V2
COMMAND_CLASS_POWERLEVEL
COMMAND_CLASS_ASSOCIATION
COMMAND_CLASS_CONFIGURATION
COMMAND_CLASS_MANUFACTURER_SPECIFIC
COMMAND_CLASS_VERSION
COMMAND_CLASS_MARK
COMMAND_CLASS_BASIC

Endpoint 1 (I2): Qurilma klassi:
GENERIC_TYPE_SENSOR_BINARY
SPECIFIC_TYPE_NOT_USED

Buyruq klasslari:
COMMAND_CLASS_SENSOR_BINARY
COMMAND_CLASS_BASIC

Endpoint 2 (I3): Qurilma klassi:
GENERIC_TYPE_SENSOR_BINARY
SPECIFIC_TYPE_NOT_USED

Buyruq klasslari:
COMMAND_CLASS_SENSOR_BINARY
COMMAND_CLASS_BASIC

Ushbu mahsulotni boshqa ishlab chiqaruvchilarning boshqa Z-Wave sertifikatlangan qurilmalari bilan har qanday Z-Wave tarmog'iga kiritish va unda ishlash mumkin. Xuddi shu tarmoqdagi doimiy ravishda quvvatlanadigan barcha tugunlar tarmoqning ishonchliligini oshirish uchun sotuvchidan qat'i nazar, takrorlagich vazifasini bajaradi.

Muhim ogohlantirish

Z-Wave simsiz aloqasi har doim ham 100% ishonchli emas va shuning uchun ushbu mahsulot hayot va/yoki qimmatbaho narsalar faqat uning funktsiyasiga bog'liq bo'lgan vaziyatlarda ishlatilmasligi kerak.

Elektr jihozlarini saralanmagan maishiy chiqindilar sifatida tashlamang, alohida yig'ish joylaridan foydalaning.
Mavjud yig'ish tizimlari haqida ma'lumot olish uchun mahalliy hukumat bilan bog'laning. Agar elektr jihozlari poligonlarda yoki chiqindi joylarida tashlansa, xavfli moddalar er osti suvlariga sizib kirishi va oziq-ovqat zanjiriga tushishi, sog'lig'ingizga va farovonligingizga zarar etkazishi mumkin. Eski jihozlarni yangi jihozlarga almashtirganda, sotuvchi kamida bepul eski jihozingizni utilizatsiya qilish uchun qaytarib olishga qonuniy majburdir.
Ushbu foydalanuvchi qo'llanmasi ogohlantirishsiz o'zgartirilishi va takomillashtirilishi mumkin.

Goap d.o.o. Nova Gorica
Ulica Klementa Juga 007
5250 Solkan
Sloveniya

E-mail: info@qubino.com
Tel: +386 5 335 95 00
Web: www.qubino.com

Sana: 8.12.2014
Hujjat: Qubino_Flush 1 relay usermanual_V6.3_eng
