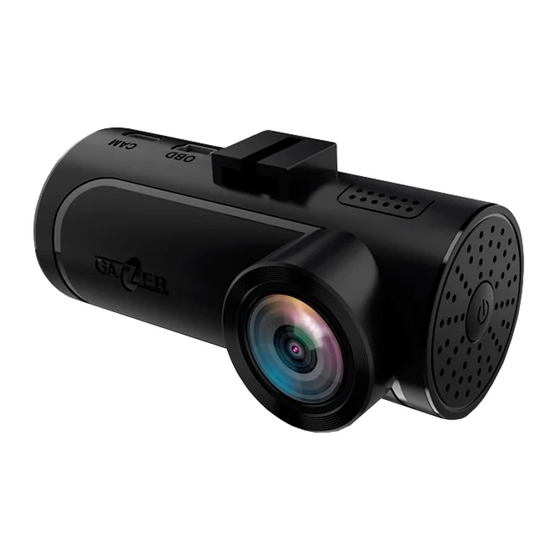

Gazer F730 - Kojelautakameran käyttöohje

Laitteisto

*1x USB - laitteiden lataamiseen; 2. USB - kojelautakameran virransyöttöön.
**Alueesta riippuen.

Hallintalaitteet

1. Micro-USB-liitin takakameran liittämistä varten
2. Mini-USB-liitin virtalähdettä / OBD-sovitinta varten
3. Kiinnityskannatin tuulilasia varten
4. Kameran linssi
5. Virtapainike (Power button)
6. Kaiutin
7. Laitteen toiminnan merkkivalo
8. Wi-Fi-merkkivalo
9. MicroSD-korttipaikka
10. RESET-painike
11. Mikrofoni

Varotoimet

Älä käytä kemiallisia puhdistusaineita. Käytä pehmeää liinaa tai linssinpuhdistussarjaa kojelautakameran linssin puhdistamiseen. Älä käytä paperipyyhkeitä tai -serviettejä. Vältä laitteen iskuja, pudotuksia ja mekaanisia vaurioita.

• Säilytyslämpötila: -20 °С - +70 °С.
• Käyttölämpötila: +5°C - +40°C.

Älä yritä korjata kojelautakameraa itse. Jos ilmenee vikoja, ota yhteyttä jälleenmyyjään tai huoltokeskukseen.
Valmistaja tai myyjä ei ole vastuussa mistään menetyksistä tai menetetyistä mahdollisuuksista, jotka johtuvat tämän kojelautakameran avulla saatujen videomateriaalien ja tietojen käytöstä.

Asennus ja liitäntä

• Rasvanpoista tuulilasin pinta ennen asennusta.
• Varmista, että asennuspaikka on kuiva ja puhdas.
• Älä kiinnitä 3M-teippiä alle +5°C lämpötiloissa.
• Ennen asennusta, aseta kojelautakamera tarkasti tuulilasille.
• Merkitse asennuspaikka huopakynällä.
• Irrota suojakerros 3M-teipistä ja kiinnitä kojelautakamera valittuun paikkaan.
• Aseta muistikortti laitteeseen. Varmista, että teet sen oikein. Muistikortti tulee asettaa varovasti paikkaansa, kunnes se napsahtaa.
• Liitä virtajohto kojelautakameraan. Aina kun auton ACC-signaali on päällä (ON), laite käynnistyy automaattisesti ja antaa äänimerkin.
• Liitä virtajohto autolaturin virtaliittimeen.
• Liitä valinnainen OBD-sovitin ja GPS-antenni autosi OBD II -porttiin. Asenna GPS-antenni tuulilasille tai paneelin alle, jossa satelliittien signaalit eivät esty auton metalliosien takia.

Langattoman painikkeen pariliitos kojelautakameran kanssa

Yhdistä langaton painike kojelautakameraan seuraavasti:

1. Avaa paristokotelon kansi kiertämällä sitä vastapäivään.
2. Aseta paristotyyppi CR 2032
3. Paina painiketta ja pidä sitä painettuna 8 sekuntia, jolloin kojelautakamera toistaa äänen, mikä tarkoittaa, että langattoman painikkeen pariliitos on tapahtunut.
4. Sulje kansi kiertämällä sitä myötäpäivään.

Laitteen kuvaus

Käynnistys ja sammutus

• Aina kun virta on kytketty kojelautakameraan, se käynnistyy automaattisesti ja aloittaa tallennuksen.
• Virran katkaisun jälkeen se suorittaa tallennuksen loppuun ja sammuu.

Voit kytkeä kojelaudan päälle / pois päältä (dashcam ON / OFF) manuaalisesti painamalla ja pitämällä painettuna POWER -painiketta laitteen kotelossa.

Merkkivalojen kuvaus

Merkkivalot:

• Vihreä valo vilkkuu 1 kerran sekunnissa – Videon tallennus pääkamerasta
• Vihreä valo vilkkuu 2 kertaa sekunnissa – Videon tallennus pää- ja toissijaisista kameroista
• Pysyvä vihreä valo – Ei tallennusta, ei SD-muistikorttia
• Pysyvä punainen valo – Ei tallennusta, SD-kortti on vaurioitunut tai puuttuu

Wi-Fi-merkkivalo:

• Pysyvä sininen valo – Yhdistetty sovellukseen (APP).

Kameran liitäntä

Yhdistä älypuhelimesi kojelautakameraan seuraavasti:

• Asenna Gazer Dashcam IoV älypuhelimeesi App Storesta tai Google Playsta.
• Siirry Wi-Fi-asetuksiin ja muodosta yhteys «Gazer F730» -verkkoon. Oletussalasana on 12345678.
• Käynnistä sitten Gazer Dashcam IoV -sovellus, kojelautakamera yhdistää automaattisesti.

Huomaa: Jos salasana on kadonnut, sinun on palautettava laitteen tehdasasetukset. Voit tehdä tämän painamalla POWER -painiketta 9 kertaa ja sitten uudelleen äänimerkin jälkeen. Oletussalasana on 12345678.

Suositus: Suosittelemme vaihtamaan oletussalasanan ennen laitteen käytön aloittamista.

Esikatselu, katselu ja median lataaminen

Esikatselu: Kojelautakameran yhdistämisen jälkeen näytön yläosassa näkyy nykyinen video "Kamera" -välilehdellä. Voit tarkastella koko videokuvaa käyttämällä videon liukusäädintä videon alaosassa tai laajentamalla sen koko näytölle käyttämällä oikeassa alakulmassa olevaa painiketta.

Valokuvien ja videoiden katselu: Voit tarkastella tallennettuja valokuvia ja videoita siirtymällä "Media" -välilehdelle. Voit tarkastella tiedostoja, jotka on tallennettu muistikortille, ja tiedostoja, jotka on jo tallennettu älypuhelimen muistiin tällä välilehdellä.

Valokuvien ja videoiden lataaminen: Voit ladata valokuvan tai videon käyttämällä "Lataa" -painiketta (Download), joka näkyy alaspäin osoittavana neliönmuotoisena nuolena, kun avaat tietyn videon tai valokuvan. Voit myös valita useita videoita tai valokuvia albumista käyttämällä "Valitse" -painiketta (Select) ja ladata ne samanaikaisesti napsauttamalla "Lataa" -painiketta (Download).

Langaton painike, G-anturin toiminta

Langaton painike: Kun langatonta painiketta napsautetaan, kojelautakamera ottaa välittömästi valokuvan ja luo 15 sekunnin pituisen videon (10 s ennen + 5 s painikkeen painamisen jälkeen). Tällä tavalla luodut kuvat ja videot sijoitetaan erillisiin kansioihin kojelautakameran muistikortille.

G-anturi: Kun G-anturi laukeaa, kojelautakamera luo erillisen 15 sekunnin videon (10 s ennen + 5 s G-anturin laukeamisen jälkeen). Näin luotu videoleike tallennetaan erilliseen kansioon kojelautakameran muistikortille ja erilliseen albumiin, kun tiedostoja tarkastellaan sovelluksen kautta. Lisäksi videot on suojattu sykliseltä ylikirjoitukselta.

Automaattinen synkronointi: Voit aktivoida "Automaattinen lataus" (Auto Download) -vaihtoehdon Gazer Dashcam IoV -sovelluksen asetuksissa. Näin ollen aina, kun laite on yhdistetty sovellukseen, kaikki painikkeen painalluksella tai G-anturin hätätilanteessa otetut valokuvat ja videot ladataan automaattisesti sovellukseen.

ADAS

Kojelautakamerassa on ADAS-toiminto, joka sisältää kaistavaroitusjärjestelmän (Lane Departure Warning System, LDWS) ja FCWS (Forward Collision Warning System) -järjestelmän. Ota ominaisuudet käyttöön käyttämällä ADAS-painiketta sovelluksen asetuksissa (APP). Asetuksissa voit erikseen ottaa käyttöön tai poistaa käytöstä LDWS:n ja FCWS:n sekä säätää toimintaa ja hälytysherkkyyttä.

Kalibroi järjestelmä käyttämällä "ADAS-kalibrointi" (ADAS Calibration) -painiketta, joka sijaitsee "Kamera" (Camera) -välilehden yläosassa.

Huomaa: Huomaa, että ADAS-järjestelmä ei toimi, kun kojelautakamera on yhdistetty sovellukseen.

ADAS on ylimääräinen kuljettajan avustusjärjestelmä tiellä. Älä luota vain järjestelmän hälytyksiin, vaan hallitse aina tilannetta auton ympärillä ajon aikana.

Ohjelmiston päivittäminen

Voit tarkistaa kojelautakameran ohjelmistopäivitykset siirtymällä "Asetukset" (Settings) -välilehdelle ja valitsemalla "Päivitysversio" (Update version). Lataa sitten saatavilla olevat päivitykset Wi-Fi-yhteyden tai mobiilidatayhteyden avulla.

Kytke laite päälle ja muodosta siihen yhteys Gazer Dashcam IoV -sovelluksen avulla. Päivitä sitten laite käyttämällä asetuksissa olevaa asianmukaista vaihtoehtoa kojelautakameran päivittämiseksi.

Laitteen päivittäminen kestää 3-4 minuuttia. Kojelautakameran punainen merkkivalo vilkkuu. Älä irrota virtaa laitteesta äläkä poista muistikorttia päivityksen aikana. Kojelautakamera käynnistyy uudelleen onnistuneen päivityksen jälkeen.

Toisen kameran liittäminen

Kojelautakamera tukee toisen kameran liittämistä. Kamerat voivat olla joko sisäiseen tai ulkoiseen asennukseen.

Kamerat kytketään microUSB-paikkaan, joka sijaitsee virtaliittimen vieressä. Videotallenteet toisesta ja päävideosta tallennetaan erillisiin tiedostoihin muistikortille.

Voit tarkastella nykyistä videota lisäkamerasta sen liittämisen jälkeen ja ladata tallenteet Gazer Dashcam IoV -sovelluksen avulla.

Lisäominaisuudet valinnaisen OBD + GPS -sovittimen ollessa liitettynä

Valinnaisen OBD-sovittimen liittäminen avaa monia lisäominaisuuksia.

Huomaa: OBD + GPS -sovitin tukee useimpia automalleja. Jos autoasi ei tueta, monet ominaisuudet eivät toimi.

Käynnistys ja sammutus

• Virran kytkemisen jälkeen kojelautakamera käynnistyy ja aloittaa tallennuksen.
• Virran katkaisun jälkeen kojelautakamera sammuu.
  On myös mahdollista määrittää kojelautakameran toiminta siten, että se käynnistyy ja sammuu tärinän havaitsemisen tai tärinän puuttumisen jälkeen.
• Kojelautakamera sammuu, jos tärinää ei ole kolmen minuutin kuluessa; jos kojelautakameraan kohdistuu pienintäkään iskua (oven avaus, moottorin käynnistys), laite käynnistyy ja jatkaa tallennusta.
  Tämä toimintatapa on tarpeen, jos OBD-sovitin ei tue autosi kanssa työskentelyä.

Pysäköintitila

• Pysäköintitilan ottamiseksi käyttöön riittää, että valitset G-anturin toiminnan herkkyyden tässä tilassa.
• Voit poistaa pysäköintitilan käytöstä valitsemalla Herkkyys-asetukseksi Pois päältä (Off).
  Myös valinnaisen OBD-sovittimen ollessa liitettynä Time-Lapse-tallennustila on käytettävissä
• Jos Time-Lapse-toiminto on päällä (On) - kojelautakamera siirtyy pienikehyksiseen tilaan 0,5, 1 tai 2 videokuvaa sekunnissa (valinnainen asetuksissa) virran katkaisun jälkeen.
• Jos pysäköintitila on kytketty päälle yhdessä Time-Lapse-toiminnon kanssa, niin jos G-anturi laukeaa, kojelautakamera siirtyy normaaliin tallennustilaan 30 fps ja tallentaa 3 minuutin videon ja palaa sitten Time-Lapse-tilaan.
• Virran kytkemisen jälkeen kojelautakamera siirtyy vakiotallennustilaan taajuudella 30 fps.

Auton akun purkaussuojaus

Kun valinnainen OBD-sovitin ja pysäköintitila on liitetty tai Time-Lapse-toiminto on päällä (On), auton akun purkaussuojaus alkaa toimia.

• Jos pysäköintitilan tai Time-Lapsen aikana jännite ajoneuvon sähköverkossa laskee alle 11,8 V (oletusarvo) - kojelautakamera Kojelautakamera alkaa tallentaa uudelleen moottorin virran kytkemisen jälkeen.

Nopeus, moottorin nopeustiedot jne.

Voit tarkastella ajoneuvon tietoja avaamalla laitteen tila -välilehden "LIST" -painikkeella.

Kun napsautat "OBD-tiedot" (OBD Data) -painiketta, voit tarkastella auton tietoja ja käynnistää myös autoskannauksen ohjausyksiköiden virheiden varalta.

Kun napsautat "0-100 km/h" -painiketta, voit tarkastella nopeuden kiihtyvyysmittaustietoja.

Kun napsautat "Synkronoi" (Sync) -painiketta - tilisi tiedot synkronoidaan palvelimella.

HUD-tila (tietojen näyttäminen tuulilasissa)

Jos haluat käyttää HUD-tilaa, paina vastaavaa painiketta "Kamera" (Camera) -välilehdellä. Kun tämä toiminto on päällä (On) – älypuhelin näyttää eri tietoja nykyisenä aikana: nopeus, moottorin nopeus, matka, matkan kesto, auton jäähdytysnesteen lämpötila, nykyinen virtaus, keskinopeus. Tiedot näytetään kontrastiväreissä ja peilikuvana, mikä mahdollistaa sen heijastamisen tuulilasille.
Jotta voit käyttää tätä ominaisuutta, älypuhelin tulee kiinnittää kojelautaan lähelle lasin ja paneelin välistä ristiriitaa.

Huomaa: HUD-tilan käyttöä suositellaan yöllä maksimaalisen vaikutuksen saavuttamiseksi.

Matkareitit

Voit tarkastella matkareittejä sekä reitin liikennetilastoja siirtymällä "Reitti" (Route) -välilehdelle.

Matkojen reitit peitetään kartalle. Jos käytät Android-laitetta, muista, että monilla älypuhelimilla ei ole Internet-yhteyttä, kun ne muodostavat yhteyden Wi-Fi-kojelautakameraan.

Siksi matkapaikan kartan näyttämiseksi sinun on ensin muodostettava yhteys kojelautakameraan ja ladattava matkatiedot, sitten katkaistava kojelautakameran verkon Wi-Fi-yhteys kartografisten tietojen lataamiseksi Internetistä mobiilidatayhteyden tai muun Wi-Fi-verkon avulla.

Tekniset tiedot

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Gazer F730 - Kojelautakameran käyttöohje
