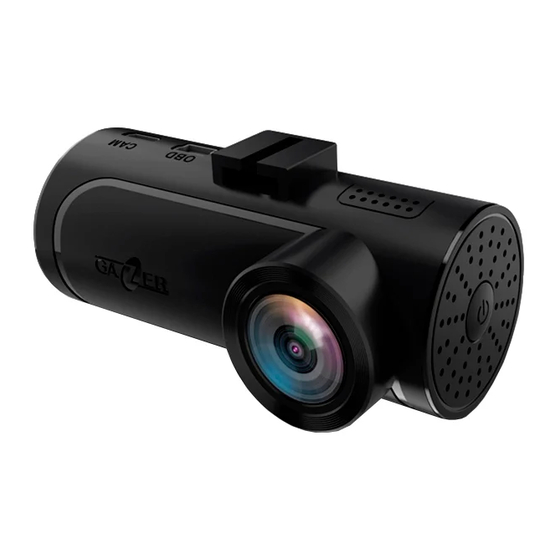

Gazer F730 - Priročnik za kamero za armaturno ploščo

Oprema

*1x USB - za polnjenje naprav; 2. USB - za napajanje kamere za armaturno ploščo.
**Odvisno od regije.

Kontrole

1. Micro USB priključek za kamero za pogled nazaj
2. Mini USB priključek za napajanje / OBD adapter
3. Pritrdilni nosilec za vetrobransko steklo
4. Leča kamere
5. Gumb za vklop
6. Zvočnik
7. Indikator delovanja naprave
8. Wi-Fi indikator
9. Reža za MicroSD kartico
10. Gumb RESET
11. Mikrofon

Previdnostni ukrepi

Ne uporabljajte kemičnih čistil. Za čiščenje leče kamere za armaturno ploščo uporabite mehko krpo ali komplet za čiščenje leč. Ne uporabljajte papirnatih servet ali brisač. Izogibajte se udarcem, padcem in mehanskim poškodbam naprave.

• Temperatura skladiščenja: -20 °С do +70 °С.
• Delovna temperatura: od +5°C do +40°C.

Ne poskušajte sami popraviti kamere za armaturno ploščo. V primeru kakršnih koli okvar se obrnite na prodajalca ali servisni center.
Niti proizvajalec niti prodajalec ne bosta odgovorna za kakršne koli izgube ali zamujene priložnosti zaradi uporabe video posnetkov in podatkov, pridobljenih s pomočjo te kamere za armaturno ploščo.

Namestitev in povezava

• Pred montažo razmastite površino vetrobranskega stekla.
• Prepričajte se, da je mesto namestitve suho in čisto.
• Ne pritrjujte 3M traku pri temperaturah pod +5°C.
• Pred namestitvijo natančno namestite kamero za armaturno ploščo na vetrobransko steklo.
• Uporabite flomaster za označevanje mesta namestitve.
• Odstranite zaščitno plast s 3M traku in pritrdite kamero za armaturno ploščo na predhodno izbrano mesto.
• Vstavite spominsko kartico v napravo. Prepričajte se, da to storite pravilno. Spominsko kartico nežno vstavite v režo, dokler ne klikne.
• Priključite napajalni kabel na kamero za armaturno ploščo. Kadar koli je signal ACC avtomobila vklopljen (ON), se bo naprava samodejno vklopila in oddala pisk.
• Priključite napajalni kabel na napajalni priključek avtomobilskega polnilnika.
• Priključite izbirni OBD adapter in GPS anteno na vrata OBD II vašega avtomobila. Namestite GPS anteno na vetrobransko steklo ali pod ploščo, kjer signali satelitov ne bodo blokirani s kovinskimi deli avtomobila.

Seznanjanje brezžičnega gumba s kamero za armaturno ploščo

Za povezavo brezžičnega gumba s kamero za armaturno ploščo sledite tem korakom:

1. Odprite pokrov prostora za baterijo tako, da ga obrnete v nasprotni smeri urinega kazalca.
2. Vstavite baterijo tipa CR 2032
3. Pritisnite gumb in ga držite 8 sekund, nato bo kamera za armaturno ploščo predvajala zvok, kar pomeni, da je prišlo do seznanjanja brezžičnega gumba.
4. Zaprite pokrov tako, da ga obrnete v smeri urinega kazalca.

Opis naprave

Vklop in izklop

• Kadar koli je napajanje priključeno na kamero za armaturno ploščo, se samodejno vklopi in začne snemati.
• Po izklopu napajanja dokonča snemanje in se izklopi.

Kamero za armaturno ploščo lahko ročno VKLOPITE / IZKLOPITE s pritiskom in držanjem gumba POWER (vklop) na ohišju naprave.

Opis indikatorjev

Indikatorji:

• Zelena lučka utripa 1-krat na sekundo – Snemanje videa z glavne kamere
• Zelena lučka utripa 2-krat na sekundo – Snemanje videa z glavne in sekundarne kamere
• Stalna zelena lučka – Ni snemanja, ni SD spominske kartice
• Stalna rdeča lučka – Ni snemanja, SD kartica je poškodovana ali manjka

Wi-Fi indikator:

• Stalna modra lučka – Povezano z APP (aplikacijo).

Povezava kamere

Za povezavo pametnega telefona s kamero za armaturno ploščo sledite tem korakom:

• Namestite Gazer Dashcam IoV na svoj pametni telefon iz App Store ali Google Play.
• Pojdite v nastavitve Wi-Fi in se povežite z omrežjem «Gazer F730». Privzeto geslo je 12345678.
• Nato zaženite aplikacijo Gazer Dashcam IoV, kamera za armaturno ploščo se bo povezala samodejno.

Opomba: Če je geslo izgubljeno, morate napravo ponastaviti na tovarniške nastavitve. To storite tako, da 9-krat pritisnete gumb POWER (vklop) in ga nato ponovno pritisnete po pisku. Privzeto geslo je 12345678.

Priporočilo: Priporočamo, da spremenite privzeto geslo pred začetkom uporabe naprave.

Predogled, ogled in prenos medijev

Predogled: Po povezavi kamere za armaturno ploščo bo na vrhu zaslona na zavihku "Camera" (kamera) prikazan trenutni video. Za ogled celotnega video okvirja lahko uporabite video drsnik na dnu videa ali ga razširite na celozaslonski način z uporabo ustreznega gumba v desnem spodnjem kotu.

Ogled fotografij in videoposnetkov: Za ogled posnetih fotografij in videoposnetkov pojdite na zavihek "Media" (mediji). Na tem zavihku si lahko ogledate datoteke, ki so shranjene na spominski kartici, in datoteke, ki so že shranjene v pomnilniku pametnega telefona.

Prenos fotografij in videoposnetkov: Za prenos fotografije ali videoposnetka uporabite gumb "Download" (prenos), ki se prikaže kot puščica, usmerjena navzdol, v kvadratu, ko odprete določen video ali fotografijo. Izberete lahko tudi več videoposnetkov ali fotografij v albumu z gumbom "Select" (izberi) in jih prenesete hkrati s klikom na gumb "Download" (prenos).

Brezžični gumb, delovanje G senzorja

Brezžični gumb: Po kliku na brezžični gumb kamera za armaturno ploščo posname takojšnjo fotografijo in ustvari 15-sekundni video (10 s pred + 5 s po pritisku na gumb). Slike in videoposnetki, ustvarjeni na ta način, so nameščeni v ločenih mapah na spominski kartici kamere za armaturno ploščo.

G senzor: Po sprožitvi G senzorja kamera za armaturno ploščo ustvari ločen 15-sekundni video (10 s pred + 5 s po sprožitvi G senzorja). Tako ustvarjen video posnetek je shranjen v ločeni mapi na spominski kartici kamere za armaturno ploščo in v ločenem albumu pri ogledu datotek prek aplikacije. Videoposnetki so tudi zaščiteni pred cikličnim prepisovanjem.

Samodejna sinhronizacija: V nastavitvah aplikacije Gazer Dashcam IoV lahko aktivirate možnost "Auto Download" (samodejni prenos). Tako se ob vsaki povezavi naprave z aplikacijo vse fotografije in videoposnetki, posneti s pritiskom na gumb ali po nujnem odzivu G senzorja, samodejno prenesejo v aplikacijo.

ADAS

Kamera za armaturno ploščo ima funkcijo ADAS, ki vključuje sistem za opozarjanje na zapustitev voznega pasu (LDWS) in FCWS (sistem za opozarjanje na sprednji trk). Za omogočanje funkcij uporabite gumb ADAS v nastavitvah APP (aplikacije). V nastavitvah lahko ločeno omogočite ali onemogočite LDWS in FCWS ter prilagodite delovanje in občutljivost opozoril.

Za umerjanje sistema uporabite gumb "ADAS Calibration" (umerjanje ADAS), ki se nahaja na vrhu zavihka "Camera" (kamera).

Opomba: Upoštevajte, da sistem ADAS ne deluje, ko je kamera za armaturno ploščo povezana z aplikacijo.

ADAS je dodaten sistem za pomoč vozniku na cesti. Ne zanašajte se samo na sistemska opozorila, med vožnjo vedno nadzirajte situacijo okoli avtomobila.

Posodabljanje programske opreme

Za preverjanje posodobitev programske opreme kamere za armaturno ploščo pojdite na zavihek "Settings" (nastavitve) in izberite "Update version" (posodobi različico). Nato prenesite razpoložljive posodobitve prek povezave Wi-Fi ali mobilnega podatkovnega omrežja.

Vklopite napravo in se povežite z njo z aplikacijo Gazer Dashcam IoV. Nato nadgradite napravo s pomočjo ustrezne možnosti v nastavitvah za posodobitev kamere za armaturno ploščo.

Posodobitev naprave traja 3-4 minute. Rdeči indikator kamere za armaturno ploščo bo utripal. Ne prekinjajte napajanja naprave in ne odstranjujte spominske kartice med postopkom posodabljanja. Kamera za armaturno ploščo se bo po uspešni posodobitvi znova zagnala.

Povezava druge kamere

Kamera za armaturno ploščo podpira povezavo druge kamere. Kamere so lahko za notranjo ali zunanjo namestitev.

Kamere so priključene v režo microUSB, ki se nahaja poleg priključka za napajanje. Video posnetki iz drugega in glavnega videa so shranjeni v ločenih datotekah na spominski kartici.

Trenutni video iz dodatne kamere si lahko ogledate po njeni povezavi in prenesete posnetke z aplikacijo Gazer Dashcam IoV.

Dodatne funkcije z izbirnim priključenim adapterjem OBD + GPS

Priključitev izbirnega adapterja OBD odpira številne dodatne funkcije.

Opomba: Adapter OBD + GPS podpira večino modelov avtomobilov. Če vaš avto ni podprt, številne funkcije ne bodo delovale.

Vklop in izklop

• Po vklopu vžiga se bo kamera za armaturno ploščo vklopila in začela snemati.
• Po izklopu vžiga se bo kamera za armaturno ploščo izklopila.
  Prav tako je mogoče konfigurirati delovanje kamere za armaturno ploščo tako, da se bo vklopila in izklopila po zaznavi vibracij ali odsotnosti vibracij.
• Kamera za armaturno ploščo se bo izklopila, če v treh minutah ne bo vibracij; ob najmanjšem vplivu na kamero za armaturno ploščo (odpiranje vrat, zagon motorja) se bo naprava vklopila in nadaljevala s snemanjem.
  Ta način delovanja je potreben, če adapter OBD ne podpira dela z vašim avtomobilom.

Parkirni način

• Za omogočanje parkirnega načina je dovolj, da izberete občutljivost delovanja G senzorja v tem načinu.
• Za izklop parkirnega načina izberite nastavitev občutljivosti na Off (izklop).
  Prav tako je z izbirnim priključenim adapterjem OBD na voljo način snemanja Time-Lapse
• Če je funkcija Time-Lapse vklopljena (On) - kamera za armaturno ploščo preklopi v način nizkega števila sličic 0,5, 1 ali 2 video sličici na sekundo (izbirno v nastavitvah) po izklopu vžiga.
• Če je parkirni način vklopljen skupaj s funkcijo Time-Lapse, potem, če se sproži G senzor, bo kamera za armaturno ploščo prešla v običajni način snemanja s 30 sličicami na sekundo in posnela 3-minutni video, nato pa se vrnila v način Time-Lapse.
• Po vklopu vžiga kamera za armaturno ploščo preklopi v standardni način snemanja s frekvenco 30 sličic na sekundo.

Zaščita pred praznjenjem akumulatorja avtomobila

Medtem ko sta izbirni adapter OBD in parkirni način povezana ali je funkcija Time-Lapse vklopljena (On), začne delovati zaščita pred praznjenjem akumulatorja avtomobila.

• Če med parkirnim načinom ali Time-Lapse napetost v omrežju na vozilu pade pod 11,8 V (privzeta vrednost) - kamera za armaturno ploščo se bo znova začela snemati po vklopu vžiga motorja.

Hitrost, podatki o hitrosti motorja itd.

Za ogled podatkov o vozilu odprite zavihek stanja naprave z gumbom "LIST" (seznam).
Ko kliknete na gumb "OBD Data" (podatki OBD), si lahko ogledate podatke avtomobila in zaženete skeniranje avtomobila za napake v krmilnih enotah.
Ko kliknete na gumb "0-100 km/h", si lahko ogledate podatke o meritvah pospeška hitrosti.
Ko kliknete gumb "Sync" (sinhroniziraj) - se podatki vašega računa sinhronizirajo na strežniku.

Način HUD (prikaz informacij na vetrobranskem steklu)

Za uporabo načina HUD pritisnite ustrezen gumb na zavihku "Camera" (kamera). Ko je ta funkcija vklopljena (On) – bo pametni telefon v trenutnem času prikazoval različne informacije: hitrost, hitrost motorja, prevožena razdalja, trajanje potovanja, temperatura hladilne tekočine avtomobila, trenutni pretok, povprečna hitrost. Informacije bodo prikazane v kontrastnih barvah in v zrcalni sliki, kar bo omogočilo, da se projicirajo na vetrobransko steklo.
Za uporabo te funkcije mora biti pametni telefon pritrjen na armaturno ploščo nedaleč od mesta neskladja med steklom in ploščo.

Opomba: Priporočljivo je, da uporabljate način HUD ponoči za največji učinek.

Potovalne poti

Za ogled potovalnih poti, kot tudi statistike prometa na poti, pojdite na zavihek "Route" (pot).

Poti potovanj bodo prekrite na zemljevidu. Če uporabljate napravo Android, ne pozabite, da številni pametni telefoni ob povezavi s kamero za armaturno ploščo Wi-Fi nimajo internetne povezave.

Zato morate za prikaz zemljevida potovalnega mesta najprej vzpostaviti povezavo s kamero za armaturno ploščo in prenesti podatke o potovanju, nato pa prekiniti povezavo Wi-Fi omrežja kamere za armaturno ploščo, da prenesete kartografske podatke iz interneta z uporabo mobilnega podatkovnega omrežja ali drugega omrežja Wi-Fi.

Specifikacije
