NETGEAR WAX214 – WiFi 6 AX1800 PoE -tukiaseman asennusopas

Pakkauksen sisältö

Huomautus: Vaihtoehtoisesti voit käynnistää WAX214:n kytkemällä sen PoE- tai PoE+-kytkimeen.

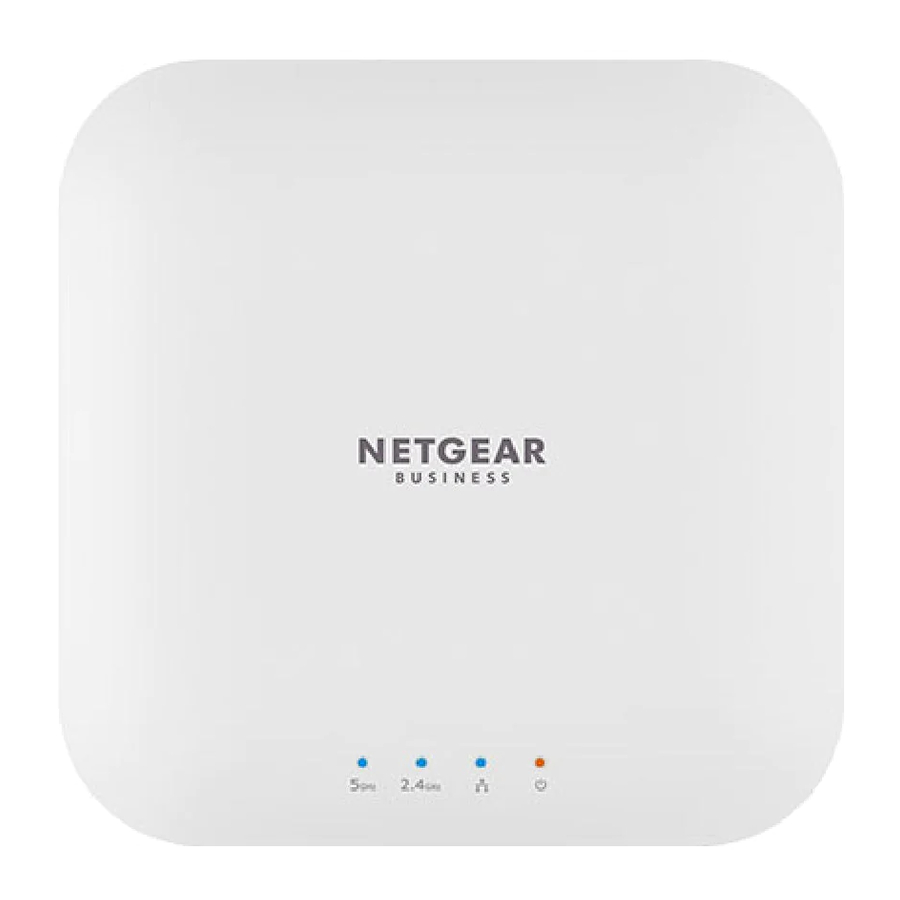

Yleiskatsaus

1. 5 GHz:n WLAN-merkkivalo
2. 4 GHz:n WLAN-merkkivalo
3. LAN-merkkivalo
4. Virran merkkivalo
5. Nollauspainike
6. LAN/PoE-portti
7. DC-virtaliitin

Vaihe 1. WAX214:n liittäminen

Käynnistä WAX214-tukiasema (AP) kytkemällä LAN/PoE-portti PoE-kytkimeen, joka syöttää 802.3af PoE -virtaa ja 1 Gbps:n Ethernet-nopeutta.

Seuraavassa kuvassa on NETGEAR GS310TP -kytkimeen liitetty AP.

Käyttöehdot
Tämä laite on asennettava ammattimaisesti. Asentajan vastuulla on noudattaa paikallisia maakohtaisia säädöksiä, mukaan lukien laillisten taajuuskanavien, lähtötehon ja DFS-vaatimusten noudattaminen. Myyjä tai jälleenmyyjä tai jakelija ei ole vastuussa laittomasta langattomasta toiminnasta. Katso lisätietoja laitteen käyttöehdoista.

Asennuksen ja määrityksen aikana AP:n merkkivalot voivat palaa seuraavissa väreissä:

Virta		Tasainen oranssi. AP on päällä.
LAN		Tasainen sininen. LAN-portti havaitsee linkin päällä olevaan laitteeseen.
		Vilkkuva sininen. LAN-portti lähettää tai vastaanottaa tietoja.
2,4 GHz:n WLAN		Tasainen sininen. 2,4 GHz:n radio toimii ilman asiakkaita.
		Vilkkuva sininen. 2,4 GHz:n radio lähettää tai vastaanottaa tietoja.
5 GHz:n WLAN		Tasainen sininen. 5 GHz:n radio toimii ilman asiakkaita.
		Vilkkuva sininen. 5 GHz:n radio lähettää tai vastaanottaa tietoja.

Vaihe 2. Liity hallinnan WiFi-verkkoon

Kun käynnistät uuden WAX214:n, hallinnan WiFi-verkko (SSID) aktivoituu. On suositeltavaa, että käytät WiFi-yhteensopivaa tietokonetta yhteyden muodostamiseen hallinnan SSID:hen määritystä varten.

Huomautus: Turvallisuussyistä hallinnan SSID sammuu, kun se on ollut käyttämättömänä 15 minuuttia. Jos näin tapahtuu asennuksen aikana, palauta laitteen oletusasetukset painamalla Reset (Nollaa) -painiketta 20 sekunnin ajan.

1. Avaa WiFi-yhteyksiä hallitseva ohjelmistotyökalu WiFi-yhteensopivalla tietokoneella (tai muulla WiFi-asiakaslaitteella).
   Työkalu etsii kaikki alueesi WiFi-verkot.
2. Etsi ja valitse WAX214:n hallinnan SSID.
   Hallinnan SSID:n oletusnimi on painettu WAX214:n etikettiin. SSID käyttää muotoa "WAX214XXXXXX‑CONFIG‑ONLY", jossa XXXXXX on mukautettu jokaiseen laitteeseen (perustuu MAC-osoitteen kuuteen viimeiseen numeroon).
3. Anna WAX214:n etikettiin painettu oletussalasana (verkon avain).
   WiFi-yhteensopiva tietokoneesi liittyy WAX214:n hallinnan SSID:hen.

Vaihe 3. Kirjaudu sisään paikalliseen selaimen käyttöliittymään

1. Käynnistä selain ja kirjoita osoitekenttään https://www.aplogin.net (joka on sama kuin https://192.168.0.100).
   Määritysprosessin kirjautumissivu tulee näkyviin.
   Selaimesi saattaa näyttää suojausvaroituksen, jonka voit ohittaa. Katso lisätietoja kohdasta https://kb.netgear.com/000062980/.
2. Aseta uusi paikallisen laitteen salasana ja määritä pää-SSID:lle (WiFi-verkko 1, joka on ainoa oletusarvoisesti käytössä oleva SSID) SSID-nimi ja WiFi-salasana.
   On suositeltavaa kirjoittaa salasana ja salasana muistiin.
3. Hyväksy NETGEARin ehdot.
4. Napsauta Apply (Käytä) -painiketta.
   Asetuksesi tallennetaan.
5. Toista näiden sisäänkirjautumisvaiheiden vaihe 1 kirjautuaksesi sisään paikalliseen selaimen käyttöliittymään uudella paikallisen laitteen salasanallasi.
   Voit nyt tarkastella ja hallita WAX214:n määritysasetuksia.

Vaihe 4. Muodosta yhteys Internetiin ja päivitä laiteohjelmisto

Ennen kuin käytät AP:täsi, on suositeltavaa päivittää uusimpaan WAX214-laiteohjelmistoon.

1. Avaa WiFi-yhteyksiä hallitseva ohjelmistotyökalu WiFi-yhteensopivalla tietokoneella.
   Työkalu etsii kaikki alueesi WiFi-verkot.
2. Etsi ja valitse WAX214:n pää-SSID ja kirjoita WiFi-salasana.
   Voit nyt muodostaa yhteyden Internetiin.
   Huomautus: Jos et voi muodostaa yhteyttä Internetiin, katso lisätietoja käyttöoppaasta osoitteessa netgear.com/support/download.
3. Siirry osoitteeseen netgear.com/support/download ja tarkista mallinumeron perusteella, onko laitteellesi saatavilla uutta laiteohjelmistoa.
   Jos uusi laiteohjelmisto on saatavilla, lataa laiteohjelmistotiedosto tietokoneellesi.
4. Käynnistä selain ja kirjoita osoitekenttään https://192.168.0.100.
5. Valitse Järjestelmän hallinta -kohdasta Laiteohjelmisto, jotta näet nykyisen laiteohjelmistoversion.
6. Napsauta Laiteohjelmistopäivitys-osiossa Choose File (Valitse tiedosto) -painiketta ja etsi laiteohjelmistotiedosto tietokoneeltasi.
7. Napsauta Upload (Lähetä) -painiketta. Sivu näyttää päivityksen edistymisen.

   Älä keskeytä päivitystä välttääksesi laiteohjelmiston vioittumisen. Älä esimerkiksi sulje selainta, napsauta linkkiä tai lataa uutta sivua. Älä sammuta AP:tä.
8. Kun päivitys on valmis, muodosta yhteys uudelleen pää-SSID:hen.
   Kirjautumissivu tulee näkyviin.
   WAX214 on nyt käyttövalmis.

Kiinnitysvaihtoehdot

Voit kiinnittää tukiaseman (AP) kiinteään pintaan (seinään tai kattoon) tai kattoon 15/16 tuuman (23,8 mm) T-kiskolla, tai voit asentaa AP:n vapaasti seisovaksi tasaiselle pinnalle.

On suositeltavaa käyttää litteää Ethernet-kaapelia, jotta kaapeli mahtuu AP:n ja sen pinnan, johon se on asennettu tai sijoitettu, väliseen kapeaan tilaan.

Kiinnitys kiinteään seinään

AP:n pohjassa on kaksi reikää, joiden avulla voit kiinnittää AP:n kahteen seinään asennettuun ruuviin.

1. Merkitse seinään kohta, johon haluat asettaa mukana toimitetut ankkurit ja ruuvit, joiden on oltava 3,875 tuuman (98,5 mm) etäisyydellä toisistaan, ja aseta ankkurit ja ruuvit.

   Jätä noin 0,25 tuumaa (6 mm) kunkin ruuvin päähän seinästä, jotta voit asettaa ruuvit AP:n pohjassa oleviin reikiin.
2. Kohdista AP:n pohjassa olevat reiät seinässä olevien ruuvien kanssa ja kiinnitä AP seinään.


Kiinnitys T-kiskoon

1. Liu'uta 15/16 tuuman (23,8 mm) kiinnike AP:n pohjassa olevien ohjainten väliin, kunnes se lukittuu paikalleen.
   Lukituskielekkeen on oltava AP:n etuosassa.


2. Pidä AP:tä ylösalaisin.
   Huomautus: Jos pääset T-kiskon taakse, pidä T-kiskoa toisella kädellä ja AP:tä toisella kädellä.
3. Kohdista kiinnikkeen suorakaiteen muotoinen ulkoneva osa T-kiskon kanssa.
4. Koukkaa kiinnike T-kiskon toiselle puolelle.
5. Koukkaa kiinnike T-kiskon toiselle puolelle, kunnes kiinnike lukittuu T-kiskoon.


Kiinnitys kiinteään kattoon

1. Kiinnitä mukana toimitetuilla ankkureilla ja ruuveilla 15/16 tuuman (23,8 mm) kiinnike ruuvinreikien avulla kattoon.
   Kiinnikkeen suorakaiteen muotoisen ulkonevan osan on oltava kattoa kohti.

2. Pidä AP:tä ylösalaisin AP:n etuosa kiinnikettä kohti. Kohdista sitten AP:n pohjassa olevat ohjaimet kiinnikkeen kanssa.

3. Liu'uta AP kiinnikkeeseen, kunnes se lukittuu paikalleen. Lukituskielekkeen on oltava AP:n etuosassa.

   Huomautus: Voit avata AP:n lukituksen työntämällä lukituskielekettä kattoa kohti ja liu'uttamalla AP:n ulos kiinnikkeestä.


Tuki ja yhteisö

Käy osoitteessa netgear.com/support saadaksesi vastauksia kysymyksiisi ja käyttääksesi uusimpia latauksia.

Voit myös tutustua NETGEAR-yhteisöömme saadaksesi hyödyllisiä neuvoja osoitteessa community.netgear.com.

Säännökset ja laki

Katso EU-vaatimustenmukaisuusvakuutuksen sisältämät säädöstenmukaisuustiedot osoitteesta https://www.netgear.com/about/regulatory/.

Tutustu säädöstenmukaisuusasiakirjaan ennen virtalähteen liittämistä.

Katso NETGEARin tietosuojakäytäntö osoitteesta https://www.netgear.com/about/privacy-policy.

Käyttämällä tätä laitetta hyväksyt NETGEARin käyttöehdot, jotka ovat osoitteessa https://www.netgear.com/about/terms-and-conditions. Jos et hyväksy, palauta laite ostopaikkaasi palautusaikasi kuluessa.

Älä käytä tätä laitetta ulkona. PoE-lähde on tarkoitettu vain rakennuksen sisäiseen liitäntään.

Koskee vain 6 GHz:n laitteita: Käytä laitetta vain sisätiloissa. 6 GHz:n laitteiden käyttö on kielletty öljynporauslautoilla, autoissa, junissa, veneissä ja lentokoneissa, paitsi että tämän laitteen käyttö on sallittu suurissa lentokoneissa, kun lennetään yli 10 000 jalan korkeudessa. Lähettimien käyttö taajuusalueella 5,925–7,125 GHz on kielletty miehittämättömien ilma-alusjärjestelmien ohjaamiseen tai viestintään.

HEINÄKUU 2021

NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA

NETGEAR INTERNATIONAL LTD
Floor 1, Building 3,
University Technology Centre
Curraheen Road, Cork,
T12EF21, Ireland

© NETGEAR, Inc., NETGEAR ja NETGEAR-logo ovat NETGEAR, Inc:n tavaramerkkejä. Kaikki muut kuin NETGEAR-tavaramerkit on tarkoitettu vain viitetarkoituksiin.
