NETGEAR WAX214 - Guide d'installation du point d'accès WiFi 6 AX1800 PoE

Contenu de l'emballage

Remarque : En option, vous pouvez alimenter votre WAX214 en le connectant à un switch PoE ou PoE+.

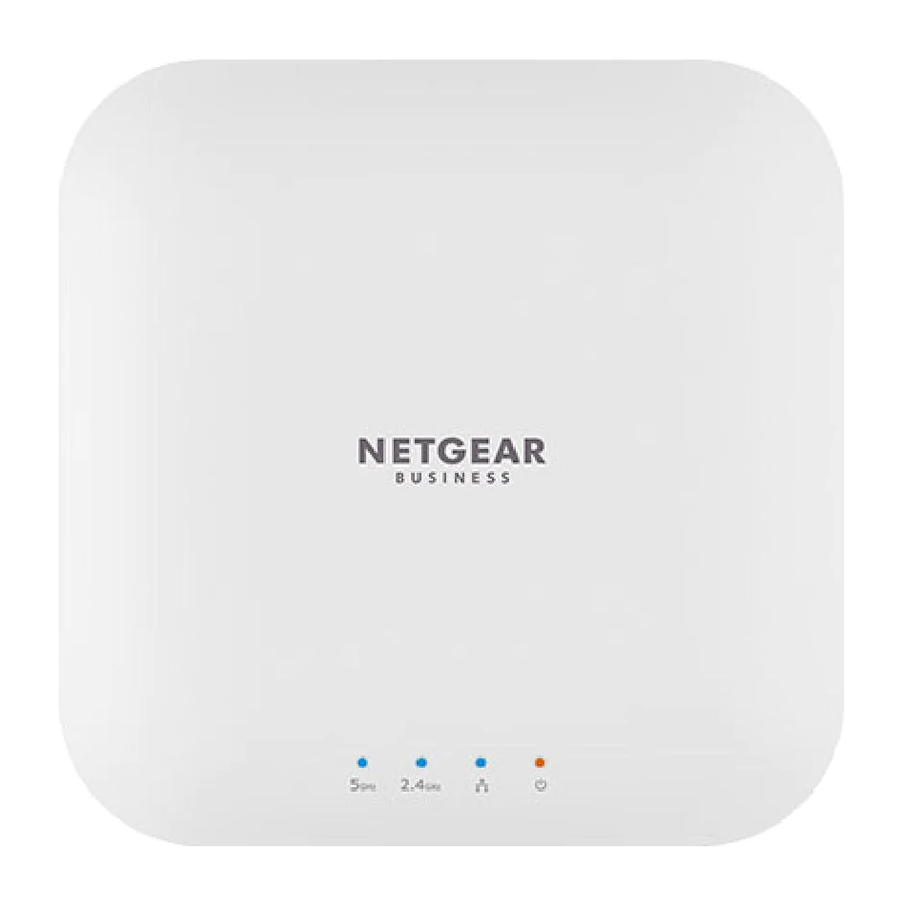

Présentation

1. Voyant WLAN 5 GHz
2. Voyant WLAN 2,4 GHz
3. Voyant LAN
4. Voyant d'alimentation
5. Bouton Reset (Réinitialiser)
6. Port LAN/PoE
7. Connecteur d'alimentation CC

Étape 1. Connecter le WAX214

Mettez sous tension le point d'accès (AP) WAX214 en connectant le port LAN/PoE à un switch PoE qui fournit une alimentation PoE 802.3af et une vitesse Ethernet de 1 Gbps.

La figure suivante montre l'AP connecté à un switch NETGEAR GS310TP.

Conditions d'utilisation
Cet appareil doit être installé par un professionnel. Il incombe à l'installateur de respecter les réglementations locales du pays, y compris les opérations dans les canaux de fréquence légaux, la puissance de sortie et les exigences DFS. Le fournisseur, le revendeur ou le distributeur n'est pas responsable des opérations sans fil illégales. Veuillez consulter les conditions générales de l'appareil pour plus de détails.

Pendant l'installation et la configuration, les voyants de l'AP peuvent s'allumer dans les couleurs suivantes :

Alimentation		Orange fixe. L'AP est sous tension.
LAN		Bleu fixe. Le port LAN détecte une liaison avec un appareil sous tension.
		Bleu clignotant. Le port LAN transmet ou reçoit des données.
WLAN 2,4 GHz		Bleu fixe. La radio 2,4 GHz fonctionne sans clients.
		Bleu clignotant. La radio 2,4 GHz transmet ou reçoit des données.
WLAN 5 GHz		Bleu fixe. La radio 5 GHz fonctionne sans clients.
		Bleu clignotant. La radio 5 GHz transmet ou reçoit des données.

Étape 2. Rejoindre le réseau WiFi de gestion

Lorsque vous mettez sous tension votre nouveau WAX214, le réseau WiFi de gestion (SSID) devient actif. Nous vous recommandons d'utiliser un ordinateur compatible WiFi pour vous connecter au SSID de gestion afin d'effectuer la configuration.

Remarque : Pour des raisons de sécurité, le SSID de gestion se désactive après 15 minutes d'inactivité. Si cela se produit pendant la configuration, appuyez sur le bouton Reset (Réinitialiser) pendant 20 secondes pour réinitialiser l'appareil aux paramètres par défaut.

1. Sur votre ordinateur compatible WiFi (ou un autre appareil client WiFi), ouvrez l'utilitaire logiciel qui gère les connexions WiFi.
   L'utilitaire recherche tous les réseaux WiFi de votre zone.
2. Trouvez et sélectionnez le SSID de gestion de votre WAX214.
   Le nom par défaut du SSID de gestion est imprimé sur l'étiquette du WAX214. Le SSID utilise le format "WAX214XXXXXX‑CONFIG‑ONLY", où XXXXXX est personnalisé pour chaque appareil (basé sur les six derniers chiffres de l'adresse MAC).
3. Entrez le mot de passe (clé réseau) par défaut imprimé sur l'étiquette du WAX214.
   Votre ordinateur compatible WiFi rejoint le SSID de gestion du WAX214.

Étape 3. Connectez-vous à l'interface utilisateur du navigateur local

1. Lancez un navigateur Web et entrez https://www.aplogin.net (ce qui équivaut à https://192.168.0.100) dans le champ d'adresse.
   La page de connexion pour le processus de configuration s'affiche.
   Votre navigateur peut afficher un avertissement de sécurité, que vous pouvez ignorer. Pour plus d'informations, consultez https://kb.netgear.com/000062980/.
2. Définissez un nouveau mot de passe d'appareil local et, pour le SSID principal (réseau WiFi 1, qui est le seul SSID activé par défaut), attribuez un nom de SSID et une phrase secrète WiFi.
   Nous vous recommandons de noter le mot de passe et la phrase secrète.
3. Acceptez les conditions générales de NETGEAR.
4. Cliquez sur le bouton Apply (Appliquer).
   Vos paramètres sont enregistrés.
5. Répétez l'étape 1 de ces étapes de connexion pour vous connecter à l'interface utilisateur du navigateur local en utilisant votre nouveau mot de passe d'appareil local.
   Vous pouvez maintenant visualiser et gérer les paramètres de configuration du WAX214.

Étape 4. Connectez-vous à Internet et mettez à jour le firmware

Avant d'utiliser votre AP, nous vous recommandons de mettre à jour le firmware de votre WAX214 vers la dernière version.

1. Sur votre ordinateur compatible WiFi, ouvrez l'utilitaire logiciel qui gère les connexions WiFi.
   L'utilitaire recherche tous les réseaux WiFi de votre zone.
2. Trouvez et sélectionnez le SSID principal de votre WAX214 et entrez la phrase secrète WiFi.
   Vous pouvez maintenant vous connecter à Internet.
   Remarque : Si vous ne pouvez pas vous connecter à Internet, consultez le manuel d'utilisation à l'adresse netgear.com/support/download pour plus d'informations.
3. Visitez netgear.com/support/download et entrez le numéro de modèle pour voir si un nouveau firmware est disponible pour votre appareil.
   Si un nouveau firmware est disponible, téléchargez le fichier du firmware sur votre ordinateur.
4. Lancez un navigateur Web et entrez https://192.168.0.100 dans le champ d'adresse.
5. Sous System Manager, sélectionnez Firmware pour afficher la version actuelle du firmware.
6. Dans la section Mise à jour du firmware, cliquez sur le bouton Choose File (Choisir un fichier), et naviguez jusqu'au fichier du firmware sur votre ordinateur.
7. Cliquez sur le bouton Upload (Télécharger). La page affiche la progression de la mise à niveau.

   Pour éviter d'altérer le firmware, n'interrompez pas la mise à niveau. Par exemple, ne fermez pas le navigateur, ne cliquez pas sur un lien et ne chargez pas une nouvelle page. N'éteignez pas l'AP.
8. Lorsque la mise à niveau est terminée, reconnectez-vous au SSID principal.
   La page de connexion s'affiche.
   Votre WAX214 est maintenant prêt à être utilisé.

Options de montage

Vous pouvez monter le point d'accès (AP) sur une surface solide (un mur ou un plafond), ou sur un plafond avec une barre en T de 15/16 po (23,8 mm), ou vous pouvez installer l'AP de manière autonome sur une surface plane.

Nous vous recommandons d'utiliser un câble Ethernet plat afin qu'il s'insère dans l'espace étroit entre l'AP et la surface sur laquelle il est monté ou placé.

Montage sur un mur solide

Le dessous de l'AP comprend deux trous qui vous permettent de monter l'AP sur deux vis insérées dans un mur.

1. Marquez le mur où vous souhaitez insérer les chevilles et les vis fournies, qui doivent être espacées de 3,875 po (98,5 mm), puis insérez les chevilles et les vis.

   Laissez environ 0,25 po (6 mm) de chaque vis dépasser du mur afin de pouvoir insérer les vis dans les trous situés sous l'AP.
2. Alignez les trous situés sous l'AP avec les vis dans le mur et montez l'AP sur le mur.


Montage sur une barre en T

1. Faites glisser le support de 15/16 po (23,8 mm) entre les guides situés sous l'AP jusqu'à ce qu'il se verrouille en place.
   La languette de verrouillage doit être à l'avant de l'AP.


2. Tenez l'AP à l'envers.
   Remarque : Si vous pouvez atteindre l'arrière de la barre en T, tenez la barre en T d'une main et l'AP de l'autre.
3. Alignez la partie rectangulaire en saillie du support avec la barre en T.
4. Accrochez le support sur un côté de la barre en T.
5. Accrochez le support sur l'autre côté de la barre en T jusqu'à ce que le support se verrouille sur la barre en T.


Montage sur un plafond solide

1. À l'aide des chevilles et des vis fournies, fixez le support de 15/16 po (23,8 mm) avec les trous de vis au plafond.
   La partie rectangulaire en saillie du support doit faire face au plafond.

2. Tenez l'AP à l'envers, l'avant de l'AP faisant face au support. Ensuite, alignez les guides sous l'AP avec le support.

3. Faites glisser l'AP dans le support jusqu'à ce qu'il se verrouille en place. La languette de verrouillage doit être à l'avant de l'AP.

   Remarque : Pour déverrouiller l'AP, poussez la languette de verrouillage vers le plafond et faites glisser l'AP hors du support.


Assistance et Communauté

Visitez netgear.com/support pour obtenir des réponses à vos questions et accéder aux derniers téléchargements.

Vous pouvez également consulter notre Communauté NETGEAR pour des conseils utiles à l'adresse community.netgear.com.

Réglementation et Mentions légales

Pour les informations de conformité réglementaire, y compris la déclaration de conformité UE, visitez https://www.netgear.com/about/regulatory/.

Consultez le document de conformité réglementaire avant de connecter l'alimentation.

Pour la politique de confidentialité de NETGEAR, visitez https://www.netgear.com/about/privacy-policy.

En utilisant cet appareil, vous acceptez les conditions générales de NETGEAR disponibles à l'adresse https://www.netgear.com/about/terms-and-conditions. Si vous n'êtes pas d'accord, retournez l'appareil à votre lieu d'achat pendant votre période de retour.

N'utilisez pas cet appareil à l'extérieur. La source PoE est destinée uniquement à une connexion intra-bâtiment.

Applicable aux appareils 6 GHz uniquement : Utilisez l'appareil uniquement à l'intérieur. Le fonctionnement des appareils 6 GHz est interdit sur les plateformes pétrolières, les voitures, les trains, les bateaux et les avions, sauf que le fonctionnement de cet appareil est autorisé dans les grands avions lorsqu'ils volent au-dessus de 10 000 pieds. Le fonctionnement des émetteurs dans la bande 5.925-7.125 GHz est interdit pour le contrôle ou les communications avec des systèmes d'aéronefs sans pilote.

JUILLET 2021

NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA

NETGEAR INTERNATIONAL LTD
Floor 1, Building 3,
University Technology Centre
Curraheen Road, Cork,
T12EF21, Ireland

© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales non-NETGEAR sont utilisées à des fins de référence uniquement.
