NETGEAR WAX214 - Ghid de instalare a punctului de acces WiFi 6 AX1800 PoE

Conținutul pachetului

Notă: Opțional, puteți alimenta WAX214 conectându-l la un switch PoE sau PoE+.

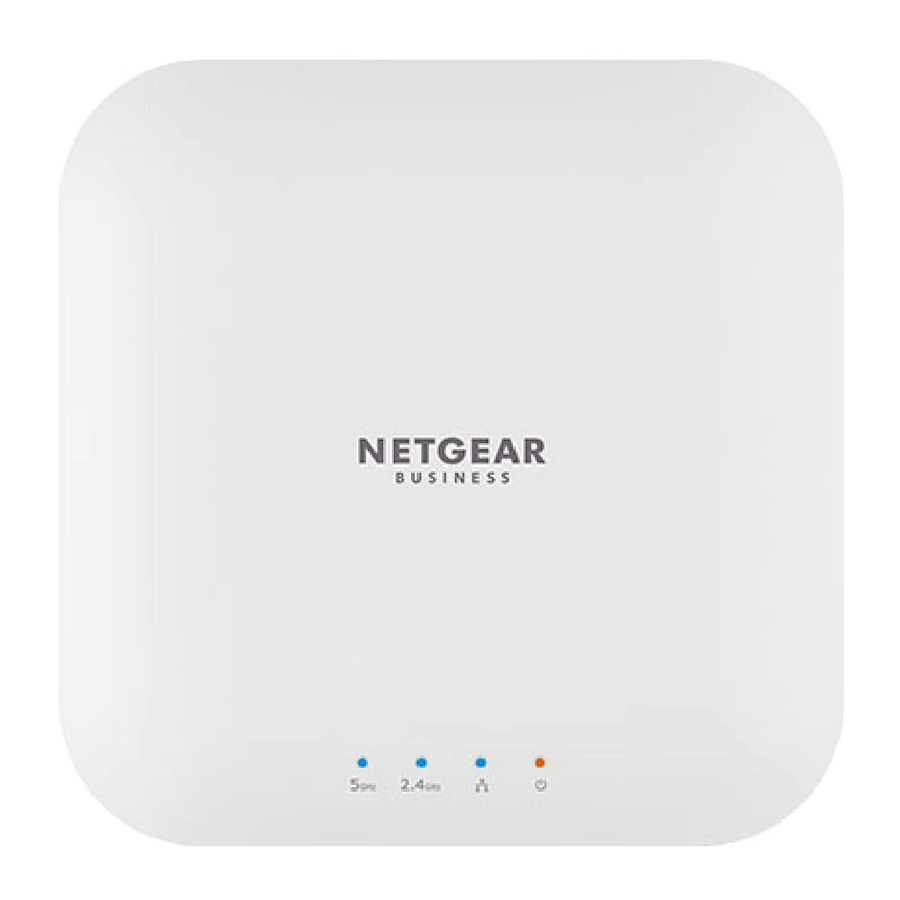

Prezentare generală

1. LED WLAN de 5 GHz
2. LED WLAN de 4 GHz
3. LED LAN
4. LED de alimentare
5. Butonul Reset
6. Port LAN/PoE
7. Conector de alimentare CC

Pasul 1. Conectați WAX214

Alimentați punctul de acces (AP) WAX214 conectând portul LAN/PoE la un switch PoE care furnizează alimentare PoE 802.3af și viteză Ethernet de 1 Gbps.

Figura următoare arată AP-ul conectat la un switch NETGEAR GS310TP.

Termeni de utilizare
Acest dispozitiv trebuie instalat de un profesionist. Este responsabilitatea instalatorului să respecte reglementările locale ale țării, inclusiv operațiunile în canalele de frecvență legale, puterea de ieșire și cerințele DFS. Vânzătorul sau Reseller-ul sau Distribuitorul nu sunt responsabili pentru operațiunile wireless ilegale. Vă rugăm să consultați Termenii și condițiile dispozitivului pentru mai multe detalii.

În timpul instalării și configurării, LED-urile AP-ului se pot aprinde în aceste culori:

Alimentare		Chihlimbar continuu. AP-ul este pornit.
LAN		Albastru continuu. Portul LAN detectează o legătură cu un dispozitiv pornit.
		Albastru intermitent. Portul LAN transmite sau primește date.
WLAN de 2,4 GHz		Albastru continuu. Radioul de 2,4 GHz funcționează fără clienți.
		Albastru intermitent. Radioul de 2,4 GHz transmite sau primește date.
WLAN de 5 GHz		Albastru continuu. Radioul de 5 GHz funcționează fără clienți.
		Albastru intermitent. Radioul de 5 GHz transmite sau primește date.

Pasul 2. Alăturați-vă rețelei WiFi de gestionare

Când porniți noul dvs. WAX214, rețeaua WiFi de gestionare (SSID) devine activă. Vă recomandăm să utilizați un computer cu WiFi activat pentru a vă conecta la SSID-ul de gestionare pentru configurare.

Notă: Din motive de securitate, SSID-ul de gestionare se dezactivează atunci când este inactiv timp de 15 minute. Dacă se întâmplă acest lucru în timpul configurării, apăsați butonul Reset (Resetare) timp de 20 de secunde pentru a reseta dispozitivul la setările implicite.

1. Pe computerul dvs. cu WiFi activat (sau alt dispozitiv client WiFi), deschideți utilitarul software care gestionează conexiunile WiFi.
   Utilitarul scanează toate rețelele WiFi din zona dvs.
2. Găsiți și selectați SSID-ul de gestionare al WAX214.
   Numele implicit al SSID-ului de gestionare este imprimat pe eticheta WAX214. SSID-ul utilizează formatul "WAX214XXXXXX‑CONFIG‑ONLY", unde XXXXXX este personalizat pentru fiecare dispozitiv (pe baza ultimelor șase cifre ale adresei MAC).
3. Introduceți parola implicită (cheia de rețea) imprimată pe eticheta WAX214.
   Computerul dvs. cu WiFi activat se alătură SSID-ului de gestionare al WAX214.

Pasul 3. Conectați-vă la interfața utilizator locală a browserului

1. Lansați un browser web și introduceți https://www.aplogin.net (care este același cu https://192.168.0.100) în câmpul de adresă.
   Se afișează pagina de conectare pentru procesul de configurare.
   Este posibil ca browserul dvs. să afișeze un avertisment de securitate, pe care îl puteți ignora. Pentru mai multe informații, consultați https://kb.netgear.com/000062980/.
2. Setați o nouă parolă locală pentru dispozitiv și, pentru SSID-ul principal (rețeaua WiFi 1, care este singurul SSID activat implicit), atribuiți un nume SSID și o frază de acces WiFi.
   Vă recomandăm să notați parola și fraza de acces.
3. Acceptați termenii și condițiile NETGEAR.
4. Faceți clic pe butonul Apply (Aplicare).
   Setările dvs. sunt salvate.
5. Repetați Pasul 1 al acestor pași de conectare pentru a vă conecta la interfața utilizator locală a browserului utilizând noua parolă locală a dispozitivului.
   Acum puteți vizualiza și gestiona setările de configurare WAX214.

Pasul 4. Conectați-vă la Internet și actualizați firmware-ul

Înainte de a utiliza AP-ul, vă recomandăm să actualizați la cel mai recent firmware WAX214.

1. Pe computerul dvs. cu WiFi activat, deschideți utilitarul software care gestionează conexiunile WiFi.
   Utilitarul scanează toate rețelele WiFi din zona dvs.
2. Găsiți și selectați SSID-ul principal al WAX214 și introduceți fraza de acces WiFi.
   Acum vă puteți conecta la Internet.
   Notă: Dacă nu vă puteți conecta la Internet, consultați manualul de utilizare de la netgear.com/support/download pentru mai multe informații.
3. Vizitați netgear.com/support/download și introduceți numărul modelului pentru a vedea dacă este disponibil un nou firmware pentru dispozitivul dvs.
   Dacă este disponibil un nou firmware, descărcați fișierul firmware pe computer.
4. Lansați un browser web și introduceți https://192.168.0.100 în câmpul de adresă.
5. Sub System Manager (Gestionar de sistem), selectați Firmware pentru a vizualiza versiunea curentă a firmware-ului.
6. În secțiunea Firmware Upgrade (Actualizare firmware), faceți clic pe butonul Choose File (Alege fișierul) și navigați la fișierul firmware de pe computer.
7. Faceți clic pe butonul Upload (Încărcare). Pagina afișează progresul actualizării.

   Pentru a evita coruperea firmware-ului, nu întrerupeți actualizarea. De exemplu, nu închideți browserul, nu faceți clic pe un link și nu încărcați o pagină nouă. Nu opriți AP-ul.
8. Când actualizarea se termină, reconectați-vă la SSID-ul principal.
   Se afișează pagina de conectare.
   WAX214 este acum gata de utilizare.

Opțiuni de montare

Puteți monta punctul de acces (AP) pe o suprafață solidă (un perete sau un tavan) sau pe un tavan cu o bară T de 15/16 in. (23,8 mm) sau puteți instala AP-ul independent pe o suprafață plană.

Vă recomandăm să utilizați un cablu Ethernet plat, astfel încât cablul să se potrivească în spațiul îngust dintre AP și suprafața pe care este montat sau așezat.

Montați pe un perete solid

Partea inferioară a AP-ului include două găuri care vă permit să montați AP-ul pe două șuruburi introduse într-un perete.

1. Marcați peretele unde doriți să introduceți ancorele și șuruburile furnizate, care trebuie să fie la o distanță de 3,875 in. (98,5 mm) și introduceți ancorele și șuruburile.

   Lăsați aproximativ 0,25 in. (6 mm) din fiecare șurub să iasă din perete, astfel încât să puteți introduce șuruburile în găurile de pe partea inferioară a AP-ului.
2. Aliniați găurile de pe partea inferioară a AP-ului cu șuruburile din perete și montați AP-ul pe perete.


Montați pe o bară T

1. Glisați suportul de 15/16 in. (23,8 mm) între ghidajele de pe partea inferioară a AP-ului până când se blochează în poziție.
   Clapeta de blocare trebuie să fie în partea din față a AP-ului.


2. Țineți AP-ul cu susul în jos.
   Notă: Dacă puteți ajunge în spatele barei T, țineți bara T cu o mână și AP-ul cu cealaltă mână.
3. Aliniați partea dreptunghiulară proeminentă a suportului cu bara T.
4. Agățați suportul pe o parte a barei T.
5. Agățați suportul pe cealaltă parte a barei T până când suportul se blochează pe bara T.


Montați pe un tavan solid

1. Folosind ancorele și șuruburile furnizate, atașați suportul de 15/16 in. (23,8 mm) cu găurile pentru șuruburi de tavan.
   Partea dreptunghiulară proeminentă a suportului trebuie să fie orientată spre tavan.

2. Țineți AP-ul cu susul în jos, cu partea din față a AP-ului orientată spre suport. Apoi, aliniați ghidajele de pe partea inferioară a AP-ului cu suportul.

3. Glisați AP-ul în suport până când se blochează în poziție. Clapeta de blocare trebuie să fie în partea din față a AP-ului.

   Notă: Pentru a debloca AP-ul, împingeți clapeta de blocare spre tavan și glisați AP-ul afară din suport.


Asistență și comunitate

Vizitați netgear.com/support pentru a obține răspunsuri la întrebările dvs. și pentru a accesa cele mai recente descărcări.

De asemenea, puteți consulta comunitatea noastră NETGEAR pentru sfaturi utile la community.netgear.com.

Reglementări și aspecte juridice

Pentru informații despre conformitatea cu reglementările, inclusiv Declarația de conformitate UE, vizitați https://www.netgear.com/about/regulatory/.

Consultați documentul de conformitate cu reglementările înainte de a conecta sursa de alimentare.

Pentru Politica de confidențialitate NETGEAR, vizitați https://www.netgear.com/about/privacy-policy.

Prin utilizarea acestui dispozitiv, sunteți de acord cu Termenii și condițiile NETGEAR de la https://www.netgear.com/about/terms-and-conditions. Dacă nu sunteți de acord, returnați dispozitivul la locul de achiziție în perioada de returnare.

Nu utilizați acest dispozitiv în aer liber. Sursa PoE este destinată numai conexiunii în interiorul clădirii.

Aplicabil numai dispozitivelor de 6 GHz: Utilizați dispozitivul numai în interior. Funcționarea dispozitivelor de 6 GHz este interzisă pe platforme petroliere, mașini, trenuri, bărci și aeronave, cu excepția faptului că funcționarea acestui dispozitiv este permisă în aeronave mari în timp ce zboară la peste 10.000 de picioare. Funcționarea emițătoarelor în banda de 5,925‑7,125 GHz este interzisă pentru controlul sau comunicarea cu sistemele de aeronave fără pilot.
