NETGEAR WAX214 - Vodič za instalaciju WiFi 6 AX1800 PoE pristupne točke

Sadržaj paketa

Napomena: Kao opciju, možete napajati svoj WAX214 spajanjem na PoE ili PoE+ preklopnik.

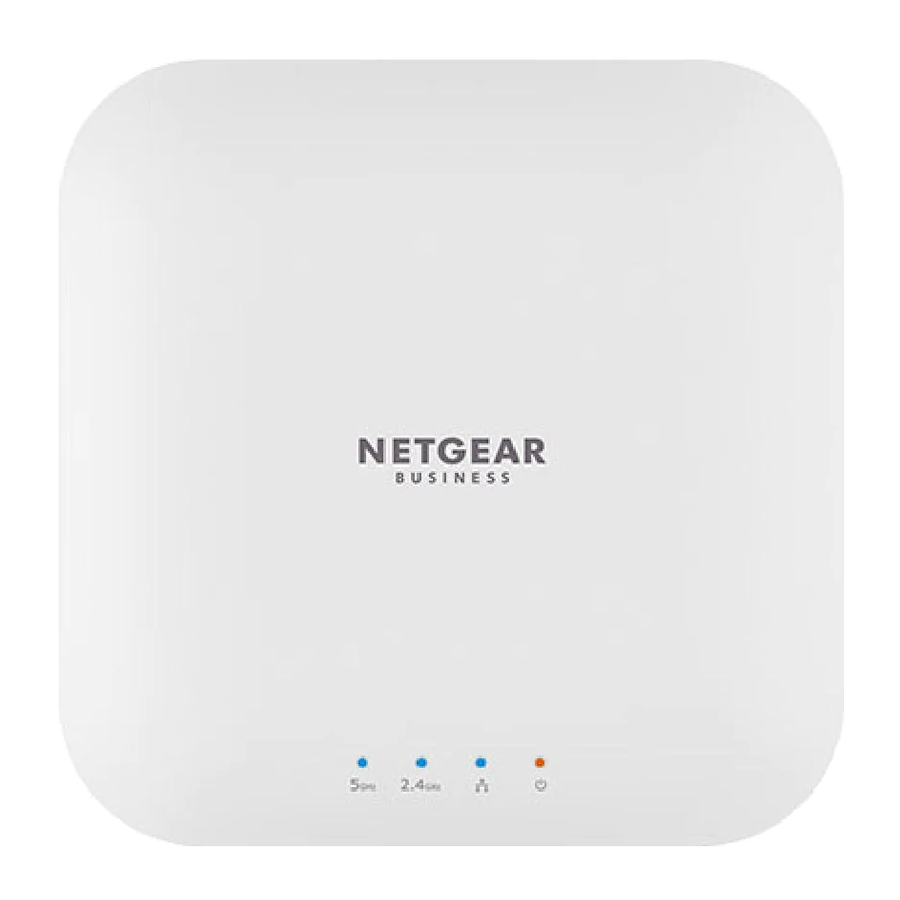

Pregled

1. 5 GHz WLAN LED
2. 4 GHz WLAN LED
3. LAN LED
4. Power LED (LED za napajanje)
5. Reset button (tipka za resetiranje)
6. LAN/PoE port (priključak)
7. DC power connector (priključak za istosmjerno napajanje)

Korak 1. Spojite WAX214

Uključite pristupnu točku (AP) WAX214 spajanjem LAN/PoE priključka na PoE preklopnik koji osigurava 802.3af PoE napajanje i 1 Gbps Ethernet brzinu.

Sljedeća slika prikazuje AP spojen na NETGEAR GS310TP preklopnik.

Uvjeti korištenja
Ovaj uređaj mora biti profesionalno instaliran. Odgovornost je instalatera da se pridržava lokalnih propisa zemlje, uključujući rad unutar legalnih frekvencijskih kanala, izlaznu snagu i DFS zahtjeve. Prodavatelj ili preprodavač ili distributer nije odgovoran za ilegalne bežične operacije. Molimo pogledajte Uvjete i odredbe uređaja za više detalja.

Tijekom instalacije i postavljanja, LED diode AP-a mogu svijetliti u ovim bojama:

Power (Napajanje)		Neprekidno žuto. AP je uključen.
LAN		Neprekidno plavo. LAN priključak detektira vezu s uključenim uređajem.
		Treperi plavo. LAN priključak prenosi ili prima podatke.
2.4 GHz WLAN		Neprekidno plavo. 2.4 GHz radio radi bez klijenata.
		Treperi plavo. 2.4 GHz radio prenosi ili prima podatke.
5 GHz WLAN		Neprekidno plavo. 5 GHz radio radi bez klijenata.
		Treperi plavo. 5 GHz radio prenosi ili prima podatke.

Korak 2. Pridružite se upravljačkoj WiFi mreži

Kada uključite svoj novi WAX214, upravljačka WiFi mreža (SSID) postaje aktivna. Preporučujemo da koristite računalo s omogućenim WiFi-jem za spajanje na upravljački SSID za postavljanje.

Napomena: Iz sigurnosnih razloga, upravljački SSID se isključuje kada je neaktivan 15 minuta. Ako se to dogodi tijekom postavljanja, pritisnite Reset button (tipku za resetiranje) na 20 sekundi da biste vratili uređaj na zadane postavke.

1. Na svom računalu s omogućenim WiFi-jem (ili drugom WiFi klijentskom uređaju), otvorite softverski uslužni program koji upravlja WiFi vezama.
   Uslužni program skenira sve WiFi mreže u vašem području.
2. Pronađite i odaberite upravljački SSID svog WAX214.
   Zadano ime upravljačkog SSID-a ispisano je na naljepnici WAX214. SSID koristi format "WAX214XXXXXX‑CONFIG‑ONLY," gdje je XXXXXX prilagođen svakom uređaju (na temelju zadnjih šest znamenki MAC adrese).
3. Unesite zadanu lozinku (mrežni ključ) ispisanu na naljepnici WAX214.
   Vaše računalo s omogućenim WiFi-jem pridružuje se upravljačkom SSID-u WAX214.

Korak 3. Prijavite se u lokalno korisničko sučelje preglednika

1. Pokrenite web preglednik i unesite https://www.aplogin.net (što je isto kao https://192.168.0.100) u polje za adresu.
   Prikazuje se stranica za prijavu za postupak postavljanja.
   Vaš preglednik može prikazati sigurnosno upozorenje, koje možete odbaciti. Za više informacija pogledajte https://kb.netgear.com/000062980/.
2. Postavite novu lokalnu lozinku uređaja i, za glavni SSID (WiFi mreža 1, koja je jedini SSID omogućen prema zadanim postavkama), dodijelite SSID ime i WiFi lozinku.
   Preporučujemo da zapišete lozinku i lozinku.
3. Prihvatite NETGEAR-ove uvjete i odredbe.
4. Kliknite Apply button (gumb Primijeni).
   Vaše postavke su spremljene.
5. Ponovite Korak 1 ovih koraka prijave da biste se prijavili u lokalno korisničko sučelje preglednika koristeći svoju novu lokalnu lozinku uređaja.
   Sada možete pregledavati i upravljati postavkama konfiguracije WAX214.

Korak 4. Spojite se na Internet i ažurirajte firmware

Prije korištenja AP-a, preporučujemo da ažurirate na najnoviji WAX214 firmware.

1. Na svom računalu s omogućenim WiFi-jem, otvorite softverski uslužni program koji upravlja WiFi vezama.
   Uslužni program skenira sve WiFi mreže u vašem području.
2. Pronađite i odaberite glavni SSID svog WAX214 i upišite WiFi lozinku.
   Sada se možete spojiti na Internet.
   Napomena: Ako se ne možete spojiti na Internet, pogledajte korisnički priručnik na netgear.com/support/download za više informacija.
3. Posjetite netgear.com/support/download i unesite broj modela da biste vidjeli je li novi firmware dostupan za vaš uređaj.
   Ako je novi firmware dostupan, preuzmite datoteku firmwarea na svoje računalo.
4. Pokrenite web preglednik i unesite https://192.168.0.100 u polje za adresu.
5. Pod System Manager (Upravitelj sustava), odaberite Firmware da biste vidjeli trenutnu verziju firmwarea.
6. U odjeljku Firmware Upgrade (Nadogradnja firmwarea), kliknite Choose File button (gumb Odaberi datoteku) i pronađite datoteku firmwarea na svom računalu.
7. Kliknite Upload button (gumb Učitaj). Stranica prikazuje napredak nadogradnje.

   Da biste izbjegli oštećenje firmwarea, nemojte prekidati nadogradnju. Na primjer, nemojte zatvoriti preglednik, kliknuti vezu ili učitati novu stranicu. Nemojte isključivati AP.
8. Kada nadogradnja završi, ponovno se spojite na glavni SSID.
   Prikazuje se stranica za prijavu.
   Vaš WAX214 je sada spreman za korištenje.

Mogućnosti montaže

Pristupnu točku (AP) možete montirati na čvrstu površinu (zid ili strop) ili na strop s T-šinom od 15/16 inča (23.8 mm) ili možete instalirati AP samostojeći na ravnu površinu.

Preporučujemo da koristite ravni Ethernet kabel tako da kabel stane u uski prostor između AP-a i površine na koju je montiran ili postavljen.

Montaža na čvrsti zid

Dno AP-a uključuje dvije rupe koje vam omogućuju montiranje AP-a na dva vijka umetnuta u zid.

1. Označite zid gdje želite umetnuti priložena sidra i vijke, koji moraju biti udaljeni 3.875 inča (98.5 mm), i umetnite sidra i vijke.

   Ostavite oko 0.25 inča (6 mm) svakog vijka da strši iz zida kako biste mogli umetnuti vijke u rupe na dnu AP-a.
2. Poravnajte rupe na dnu AP-a s vijcima u zidu i montirajte AP na zid.


Montaža na T-šinu

1. Gurnite nosač od 15/16 inča (23.8 mm) između vodilica na dnu AP-a dok se ne zaključa na mjestu.
   Jezičak za zaključavanje mora biti na prednjoj strani AP-a.


2. Držite AP naopako.
   Napomena: Ako možete dohvatiti iza T-šine, držite T-šinu jednom rukom, a AP drugom rukom.
3. Poravnajte pravokutni izbočeni dio nosača s T-šinom.
4. Zakačite nosač na jednu stranu T-šine.
5. Zakačite nosač na drugu stranu T-šine dok se nosač ne zaključa na T-šinu.


Montaža na čvrsti strop

1. Pomoću priloženih sidara i vijaka pričvrstite nosač od 15/16 inča (23.8 mm) s rupama za vijke na strop.
   Pravokutni izbočeni dio nosača mora biti okrenut prema stropu.

2. Držite AP naopako s prednjom stranom AP-a okrenutom prema nosaču. Zatim poravnajte vodilice na dnu AP-a s nosačem.

3. Gurnite AP u nosač dok se ne zaključa na mjestu. Jezičak za zaključavanje mora biti na prednjoj strani AP-a.

   Napomena: Da biste otključali AP, gurnite jezičak za zaključavanje prema stropu i izvucite AP iz nosača.


Podrška i zajednica

Posjetite netgear.com/support da biste dobili odgovore na svoja pitanja i pristupili najnovijim preuzimanjima.

Također možete provjeriti našu NETGEAR zajednicu za korisne savjete na community.netgear.com.

Propisi i zakoni

Za informacije o usklađenosti s propisima, uključujući EU izjavu o sukladnosti, posjetite https://www.netgear.com/about/regulatory/.

Pogledajte dokument o usklađenosti s propisima prije spajanja napajanja.

Za NETGEAR-ovu politiku privatnosti posjetite https://www.netgear.com/about/privacy-policy.

Korištenjem ovog uređaja pristajete na NETGEAR-ove Uvjete i odredbe na https://www.netgear.com/about/terms-and-conditions. Ako se ne slažete, vratite uređaj na mjesto kupnje unutar razdoblja povrata.

Nemojte koristiti ovaj uređaj na otvorenom. PoE izvor je namijenjen samo za spajanje unutar zgrade.

Primjenjivo samo na 6 GHz uređaje: Koristite uređaj samo u zatvorenom prostoru. Rad 6 GHz uređaja zabranjen je na naftnim platformama, u automobilima, vlakovima, brodovima i zrakoplovima, osim što je rad ovog uređaja dopušten u velikim zrakoplovima tijekom leta iznad 10,000 stopa. Rad odašiljača u pojasu 5.925‑7.125 GHz zabranjen je za kontrolu ili komunikaciju s bespilotnim zrakoplovnim sustavima.
