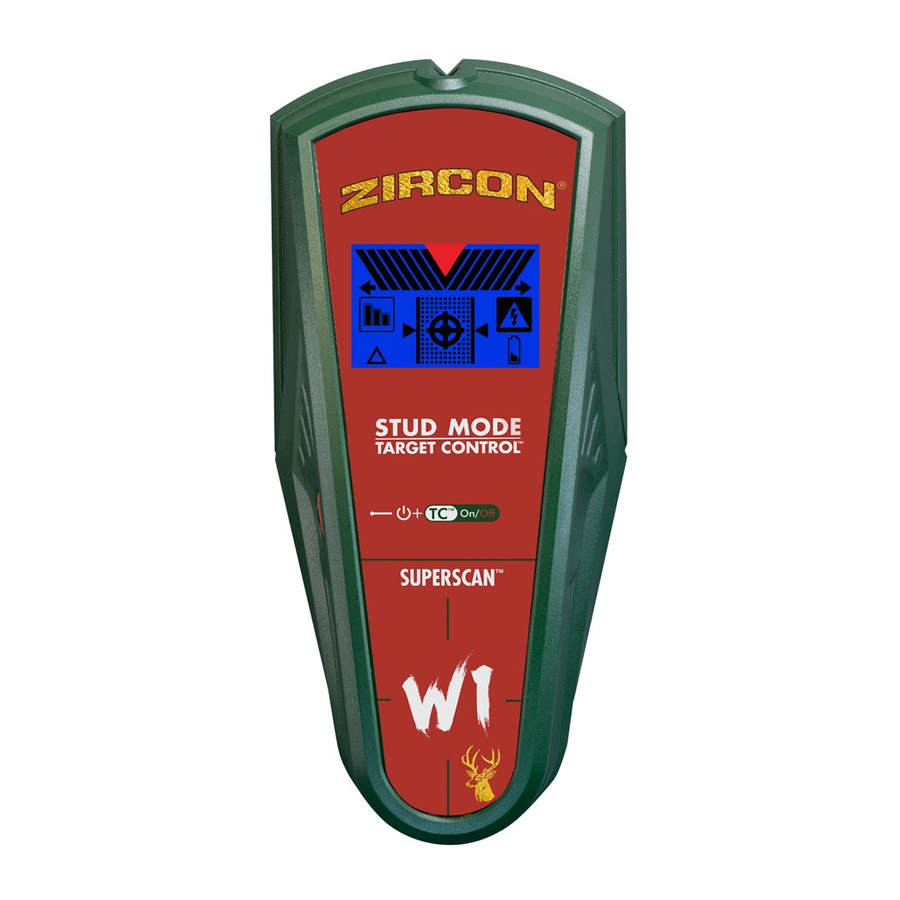

Zircon SuperScan W1 - Manuel du détecteur de montants

AVANT DE COMMENCER

LES DÉTECTEURS DE MONTANTS ZIRCON^® FONCTIONNENT EN DÉTECTANT LES CHANGEMENTS DE DENSITÉ DERRIÈRE LE MUR. D'AUTRES OBJETS PEUVENT ÊTRE DÉTECTÉS, SURTOUT S'ILS SONT TRÈS PROCHES DU MUR. NE SUPPOSEZ PAS QUE TOUT CE QUI EST DÉTECTÉ EST UN MONTANT.

• Utilisez toujours une nouvelle pile alcaline 9V avec une date d'expiration prolongée d'au moins 3 ans au-delà de la date actuelle. Faites correspondre la direction de la pile à l'image à l'intérieur du logement de la pile.
• Ne vous fiez pas exclusivement à l'outil pour localiser des éléments derrière une surface. Utilisez d'autres informations pour aider à localiser ces éléments avant de pénétrer la surface, y compris les plans de construction, les points d'entrée visibles des tuyaux, le câblage dans les murs comme dans un sous-sol, et les pratiques standard d'espacement des montants.
• Commencez toujours votre balayage en mode Target Control^® (TC^™), qui scanne à travers une cloison sèche standard à une seule couche jusqu'à 19 mm (3/4") de profondeur.
• Scannez toujours les montants à plusieurs hauteurs différentes sur le mur et marquez l'emplacement de chaque cible indiquée par le détecteur de montants. C'est ce qu'on appelle la "mapping the wall" (cartographie du mur). Les tuyaux et autres objets ne donneront probablement pas des lectures cohérentes du sol au plafond, comme le ferait un montant.
• Les montants s'étendent normalement du sol au plafond, sauf au-dessus et en dessous des fenêtres et au-dessus des portes.
• Les lectures doivent toujours être cohérentes et reproductibles.
• Les détecteurs de montants Zircon^® sont recommandés pour un usage intérieur uniquement.
• D'autres objets couramment contenus dans les murs, les sols ou les plafonds sont les conduites d'eau (plastique et métal), les conduites de gaz, les coupe-feu et le câblage électrique.
• La profondeur de détection et la précision peuvent varier en fonction des conditions de l'environnement de balayage, telles que la teneur en minéraux, l'humidité, la texture et la consistance des matériaux muraux.
• Selon la proximité du câblage électrique ou des tuyaux avec la surface du mur, l'outil peut les détecter de la même manière que les montants.

  La prudence est toujours de mise lors de l'enfoncement de clous, de la coupe ou du perçage dans les murs, les sols et les plafonds susceptibles de contenir ces éléments. Faites preuve d'une extrême prudence dans ces circonstances ou chaque fois qu'un câblage CA sous tension est présent.
• Les montants sont normalement espacés de 40 cm ou 60 cm (16" ou 24") d'axe en axe, ont normalement une largeur de 38 mm (1¹⁄₂") et peuvent être séparés par des coupe-feu. Tout ce qui est plus rapproché ou d'une largeur différente peut ne pas être un montant.

  La technique "Trust but Verify" (Faire confiance mais vérifier) est une technique qui peut aider à identifier les zones "safe-to-drill" (zones de forage sûres) afin de minimiser les risques de heurter les métaux existants sur un montant, tels que les clous, les vis et les plaques de protection. Lorsque le réticule apparaît en mode TC^™, faites glisser l'outil verticalement de haut en bas le long du montant. Les indicateurs de montant (réticule, indicateurs de bord, barres indicatrices de cible, projecteur de cible et pointeur SpotLite^®) s'éteindront tous au-dessus des vis et autres métaux, puis se rallumeront lorsque le montant sera exempt de métal. Les zones "safe-to-drill" (zones de forage sûres) se situent généralement entre des vis à cloison sèche, des clous ou des plaques de protection adjacentes, en supposant que le constructeur a correctement installé des plaques de protection métalliques sur le montant, et au-dessus de la plomberie et de l'électricité. Si les indicateurs de montant ne disparaissent pas lorsque vous faites glisser l'objet verticalement de haut en bas en mode TC^™, l'absence de vis à cloison sèche, de clous et de plaques de protection indique qu'il pourrait s'agir d'un objet non métallique tel que de la plomberie en plastique ou des tuyaux PEX, et ne doit pas être confondu avec un montant.

DÉPANNAGE ET CONSEILS DE CONSTRUCTION

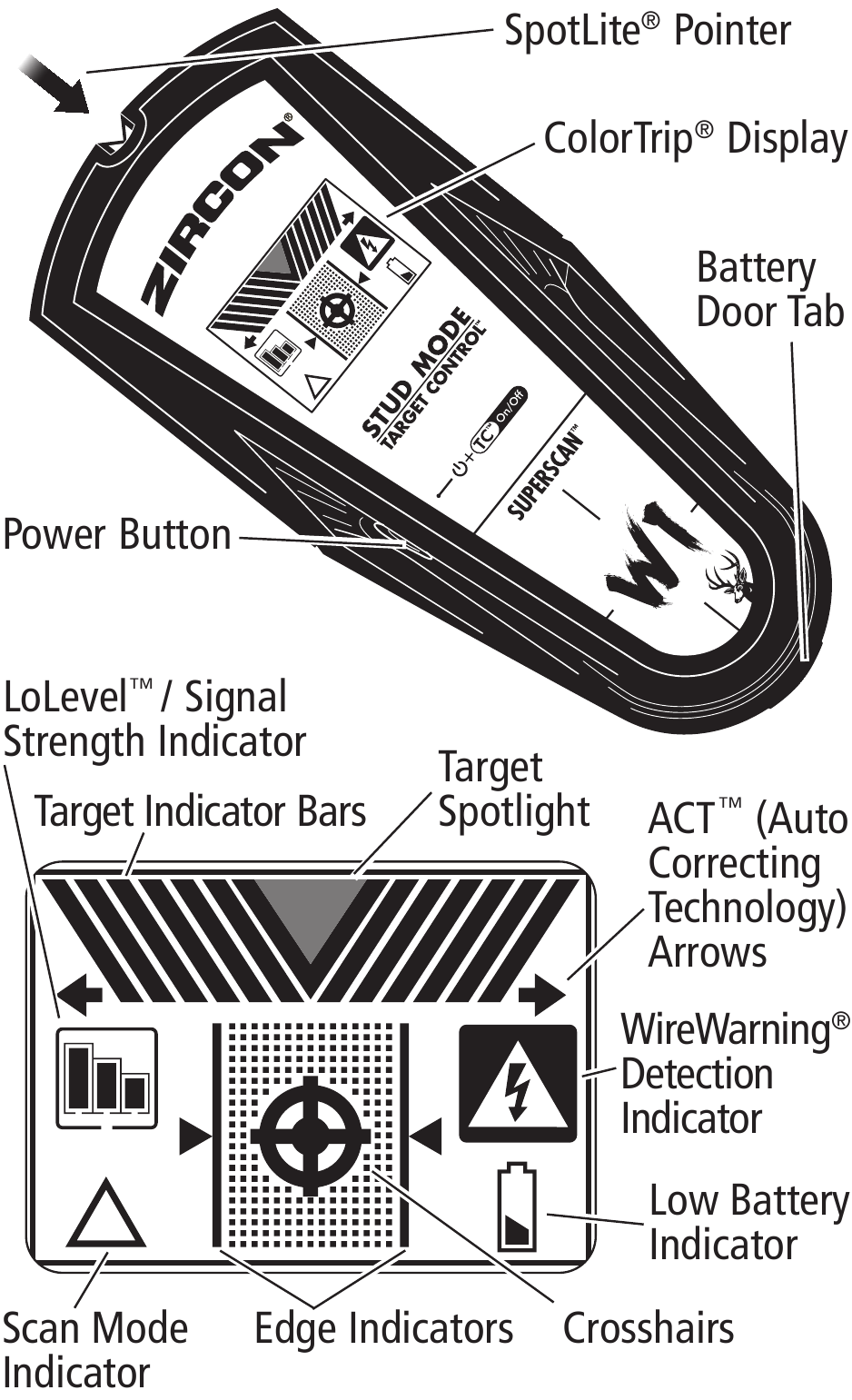

VUE D'ENSEMBLE

Doté de la technologie révolutionnaire Target Control^® (TC^™)
La technologie TC^™ est conçue pour trouver les montants en bois tout en filtrant (rejetant) les objets métalliques ou à faible signal, faux positifs, tels que la plomberie, les conduits, les sangles, les supports ou les tuyaux d'eau en plastique. Avec le mode TC^™, les utilisateurs peuvent utiliser la technique "Trust but Verify" (Faire confiance mais vérifier) pour aider à identifier les zones "safe-to-drill" (zones de forage sûres) entre les vis à cloison sèche, les clous et les plaques de protection adjacentes.

Deux modes de balayage :

• Target Control^® (TC^™) localise le centre, les bords et la direction des montants en bois (tout en ignorant le métal) jusqu'à 19 mm (3/4") de profondeur. L'écran LCD sera rétroéclairé par une lumière bleue. En mode TC^™, l'indicateur LoLevel^™ indique les objets à signal faible, tels que les tuyaux d'eau en plastique, les drains d'égout en plastique ou les montants à plus de 19 mm (3/4") de profondeur. Comparé aux signaux des montants, l'indicateur LoLevel^™ peut aider à différencier les montants des faux positifs.
• StudScan localise le centre, les bords et la direction des montants en bois et en métal jusqu'à 19 mm (3/4") de profondeur.
  L'écran LCD ne sera pas rétroéclairé dans ce mode. En mode StudScan, l'indicateur de force du signal utilise la même icône que l'indicateur LoLevel^™. Lorsque le mode TC^™ est désactivé, un signal fort est indiqué par des barres de force de signal complètes.

DÉTECTION WIREWARNING^®

La détection WireWarning^® Zircon^® détecte et alerte en continu la présence de fils CA (courant alternatif) sous tension et non blindés dans les deux modes. Lorsqu'une tension CA sous tension est détectée, un indicateur d'avertissement apparaît jusqu'à ce que l'outil soit suffisamment éloigné du fil sous tension. Lorsque la calibration commence au-dessus d'un fil CA, l'icône CA clignote.

Faites preuve d'une extrême prudence dans ces circonstances ou chaque fois qu'un câblage CA sous tension est présent.

L'outil peut ne pas détecter l'activité CA si les fils sont à plus de 50 mm (2") derrière la surface scannée, dans le béton, enfermés dans un conduit, derrière un mur de cisaillement en contreplaqué ou un revêtement mural métallique, ou si de l'humidité est présente dans l'environnement ou sur la surface scannée.

INSTALLER LA PILE 9 VOLTS

Utilisez toujours une nouvelle pile alcaline 9V avec une date d'expiration prolongée d'au moins 3 ans au-delà de la date actuelle. Faites correspondre la direction de la pile à l'image à l'intérieur du logement de la pile.

Ne vous fiez pas exclusivement à l'outil pour localiser des éléments derrière une surface. Utilisez d'autres informations pour aider à localiser ces éléments avant de pénétrer la surface, y compris les plans de construction, les points d'entrée visibles des tuyaux et du câblage dans les murs, comme dans un sous-sol, et les pratiques standard d'espacement des montants.

MISE SOUS TENSION

Pour activer l'outil, appuyez et maintenez le bouton d'alimentation. Le mode par défaut à la mise sous tension est TC^™. L'appareil s'éteint 1 à 2 secondes après le relâchement du bouton d'alimentation.

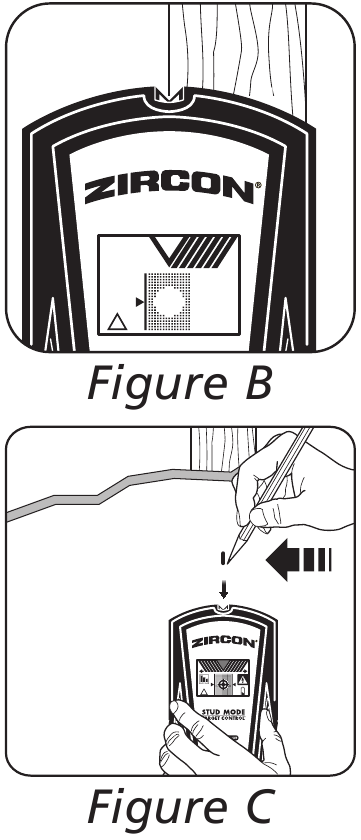

TROUVER UN MONTANT EN BOIS CLAIR EN MODE TARGET CONTROL^® (TC^™)

Le mode TC^™ est conçu pour détecter les montants en bois pendant le balayage. L'écran LCD sera rétroéclairé par une lumière bleue dans ce mode. Pour de meilleurs résultats, tenez l'outil comme indiqué et déplacez-le lentement lors du balayage. Ne touchez pas la surface du mur avec la main pendant la calibration ou le balayage.

1. Maintenez l'outil à plat contre le mur, puis appuyez et maintenez le bouton d'alimentation. (Figure A) L'appareil se calibrera en 1 à 2 secondes. Une calibration correcte est confirmée par un bip court, un scintillement du pointeur SpotLite^® et un flash des icônes. Si une erreur de calibration se produit, toutes les icônes clignoteront en continu.
   NE DÉPLACEZ PAS L'OUTIL PENDANT LA CALIBRATION.
2. Tout en maintenant le bouton d'alimentation enfoncé, faites glisser lentement l'outil le long du mur. Lorsque l'outil trouve le bord d'un montant, l'indicateur de bord s'affiche. (Figure B)
3. Continuez à glisser. Lorsque l'outil trouve le centre d'un montant, le réticule s'affiche et le SpotLite^® s'illumine. Marquez l'endroit où le montant a été trouvé. (Figure C)
4. L'outil se recalibre automatiquement lorsqu'il est utilisé. Si les deux flèches ACT^™ apparaissent sur l'écran LCD, l'outil a été calibré sur un montant, puis a été éloigné.
   C'est l'ACT^™ (Auto Correcting Technology) en action. NOTE : L'indicateur LoLevel^™ affichera des barres descendant rapidement lorsque l'appareil détecte un signal faible soutenu, indiquant qu'un objet faux positif pourrait être présent.
5. Utilisez la technique "Trust but Verify" (Faire confiance mais vérifier) pour trouver les vis à cloison sèche ou les clous de haut en bas du montant afin de confirmer que vous avez localisé un montant en bois. D'autres objets, tels que les tuyaux de plomberie en plastique, ne contiennent pas de clous ou de vis à cloison sèche.
   (Voir la note importante sous AVANT DE COMMENCER pour plus d'informations sur cette procédure.)

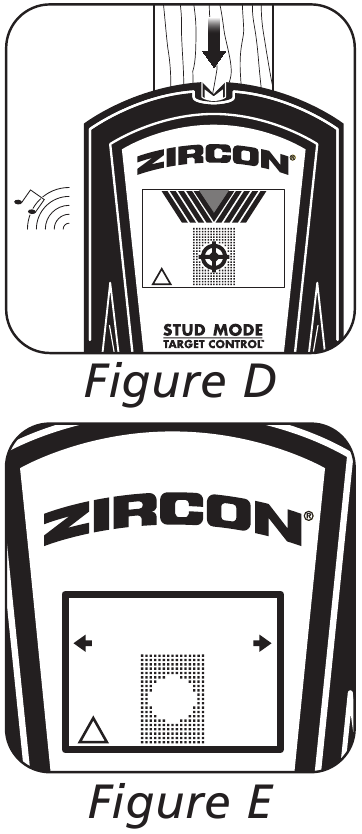

TROUVER UN MONTANT EN MODE STUDSCAN (TC™ DÉSACTIVÉ)

1. Maintenez l'outil à plat contre le mur, appuyez sur le bouton d'alimentation, relâchez-le, puis appuyez à nouveau, en le maintenant enfoncé la deuxième fois. L'appareil se calibrera en 1 à 2 secondes. Un court bip confirme que la calibration est terminée. Si une erreur de calibration se produit, toutes les icônes clignoteront en continu.
   NOTE : L'outil est en mode StudScan (TC^™ désactivé) lorsque le rétroéclairage de l'écran LCD est éteint. Lorsque le mode TC^™ est désactivé, les objets métalliques peuvent être indiqués comme un montant et l'indicateur de force du signal aura des barres de force de signal stables.
   NE DÉPLACEZ PAS L'OUTIL PENDANT LA CALIBRATION.
2. Tout en maintenant le bouton d'alimentation enfoncé, faites glisser lentement l'outil le long du mur. Lorsque l'outil trouve le bord d'un montant, l'indicateur de bord s'affiche.
3. Continuez à glisser. Lorsque l'outil trouve le centre d'un montant, le réticule s'allume, le SpotLite^® s'illumine et un bip sonore retentit. (Figure D) Marquez l'endroit où le montant a été trouvé.
4. L'outil se recalibre automatiquement lorsqu'il est utilisé. Si les deux flèches ACT^™ apparaissent sur l'écran LCD, l'outil a été calibré trop près d'un montant, puis a été éloigné. C'est l'ACT^™ (Auto Correcting Technology) en action.
   Pour revenir au mode TC^™, relâchez Figure E et appuyez à nouveau sur le bouton d'alimentation. Lorsque l'affichage est rétroéclairé en bleu, vous êtes de retour en mode TC^™.

NE SUPPOSEZ PAS QU'IL N'Y A PAS DE FILS ÉLECTRIQUES SOUS TENSION DANS LE MUR. NE PRENEZ AUCUNE MESURE QUI POURRAIT ÊTRE DANGEREUSE SI LE MUR CONTIENT UN FIL ÉLECTRIQUE SOUS TENSION. COUPEZ TOUJOURS LES ALIMENTATIONS ÉLECTRIQUES, DE GAZ ET D'EAU AVANT DE PÉNÉTRER UNE SURFACE. LE NON-RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER UN CHOC ÉLECTRIQUE, UN INCENDIE ET/OU DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS.

TRAVAILLER AVEC DIFFÉRENTS MATÉRIAUX

Papier peint L'outil fonctionne normalement sur les murs recouverts de papier peint ou de tissu, à moins que les matériaux ne soient des feuilles métalliques, ne contiennent des fibres métalliques, ou ne soient encore humides après application. Le papier peint peut nécessiter plusieurs semaines de séchage après application.

Murs fraîchement peints Le séchage peut prendre une semaine ou plus après application.

Lattes et plâtre Cet outil n'est pas conçu pour scanner à travers les lattes et le plâtre.

Murs très texturés ou plafonds acoustiques Cet outil n'est pas conçu pour scanner à travers les murs très texturés ou les plafonds acoustiques.

Plancher en bois, sous-plancher ou placoplâtre sur revêtement de contreplaqué L'outil ne peut pas scanner les montants et solives en bois à travers ces matériaux, ni à travers la moquette et le rembourrage.

NOTE : La profondeur de détection et la précision peuvent varier en fonction des conditions de l'environnement de balayage, telles que la teneur en minéraux, l'humidité, la texture et la consistance des matériaux muraux.

Câblage électrique et tuyaux Selon la proximité du câblage électrique ou des tuyaux avec la surface du mur, l'outil peut les détecter de la même manière que les montants.

La prudence est toujours de mise lors de l'enfoncement de clous, de la coupe ou du perçage dans les murs, les sols et les plafonds susceptibles de contenir ces éléments.

Montants Les montants sont normalement espacés de 40 cm ou 60 cm (16" ou 24") d'axe en axe et mesurent 38 mm (1¹⁄2") de large.
Tout ce qui est plus rapproché ou d'une largeur différente peut ne pas être un montant.

Avertissement d'enregistrement FCC Part 15 Classe B : Cet appareil est conforme à la Partie 15 des Règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. cet appareil ne doit pas causer d'interférences nuisibles, et
2. cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

Visitez www.zircon.com pour les instructions les plus récentes.

Scannez le code QR pour plus d'informations.
