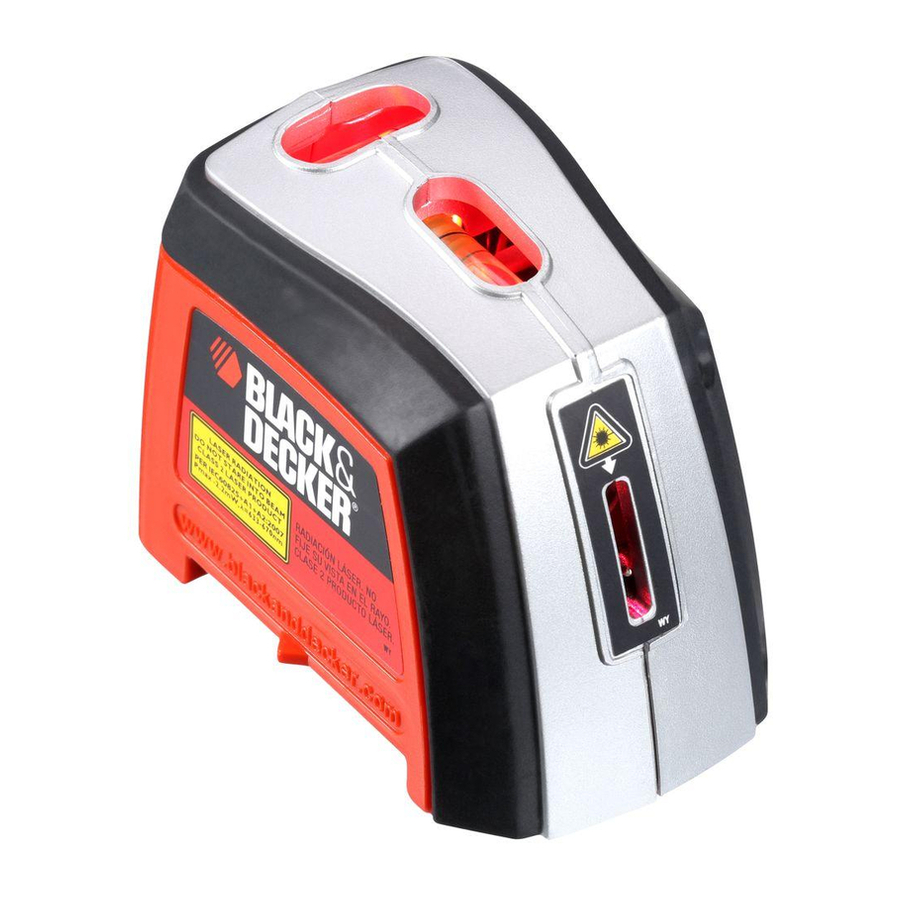

Black & Decker BDL220S - Priručnik za lasersku libelu

Sadržaj

1 Sigurnosne upute
- 1.1 Mjere prve pomoći za sadržaj mjehurića u bočici
2 ZNAČAJKE
3 Ugradnja baterija
4 Upute za uporabu
5 Korisni savjeti
6 Skladištenje
7 Održavanje
8 Dodatna oprema
9 INFORMACIJE O SERVISU
10 Reference
11 Preuzmi priručnik
12 Na drugim jezicima

Sigurnosne upute

Pročitajte i razumite sve upute. Nepoštivanje svih dolje navedenih uputa može dovesti do strujnog udara, požara i/ili ozbiljne osobne ozljede.

SPREMITE OVE UPUTE

Lasersko zračenje, izbjegavajte izravno izlaganje očiju, može doći do ozbiljne ozljede oka.

Nemojte koristiti optičke alate kao što su teleskop ili teodolit za gledanje laserske zrake.
Nemojte postavljati laser u položaj koji može uzrokovati da netko namjerno ili nenamjerno gleda u lasersku zraku. Može doći do ozbiljne ozljede oka
Nemojte koristiti laser u blizini djece niti dopustiti djeci da koriste laser.
NEMOJTE RASTAVLJATI LASER. Unutra nema dijelova koje korisnik može servisirati. Rastavljanje lasera poništava sva jamstva na proizvod. Ni na koji način nemojte modificirati proizvod. Modificiranje alata može rezultirati izlaganjem opasnom laserskom zračenju.

Upotreba kontrola ili podešavanja ili izvođenje postupaka koji nisu navedeni u ovom priručniku može rezultirati izlaganjem opasnom laserskom zračenju.
Nemojte raditi u eksplozivnim atmosferama, kao što je prisutnost zapaljivih tekućina, plinova ili prašine.
Koristite samo s posebno označenim baterijama. Upotreba bilo kojih drugih baterija može stvoriti rizik od požara.
Čuvajte proizvod koji se ne koristi izvan dohvata djece i drugih neobučenih osoba. Laseri su opasni u rukama neobučenih korisnika.
Koristite samo dodatke koje preporučuje proizvođač za vaš model. Dodatna oprema koja može biti prikladna za jedan laser, može stvoriti rizik od ozljeda kada se koristi na drugom laseru.
Popravke i servisiranje MORA obavljati kvalificirani servis. Popravci koje obavlja nekvalificirano osoblje mogu rezultirati ozbiljnim ozljedama.
Nemojte uklanjati ili oštetiti naljepnice s upozorenjima. Uklanjanje naljepnica povećava rizik od izlaganja zračenju.
Isključite laser kada ga ne koristite. Ostavljanje lasera uključenim povećava rizik od gledanja u lasersku zraku.
Postavite laser sigurno. Oštećenje lasera ili ozljeda može nastati ako laser padne.
Samo za unutarnju upotrebu.
Ovaj je proizvod namijenjen za upotrebu u temperaturnom rasponu od 50°F (10°C) - 104°F (40°C)."

Budite oprezni pri bušenju, zabijanju čavala ili rezanju u zidove, podove i stropove koji mogu sadržavati električne žice ili cijevi. Uvijek isključite napajanje kada radite u blizini električnih žica.

Mjere prve pomoći za sadržaj mjehurića u bočici

U slučaju kontakta s kožom, isperite sapunom i vodom. U slučaju kontakta s očima, isperite tekućom vodom. Ako se proguta, potražite liječničku pomoć. Sigurnosno-tehnički list (MSDS) dostupan je na 1-800-262-2161.

Naljepnica na vašem alatu može sadržavati sljedeće simbole:

V	volti
nm	valna duljina u nanometrima
mW	milivati
Class2	Laser klase 2
	Izbjegavajte izlaganje - lasersko zračenje emitira se iz ovog otvora.
	Ne gledajte izravno u lasersku zraku.

NAPOMENA: Radi vaše udobnosti i sigurnosti, sljedeće naljepnice nalaze se na vašem laseru.

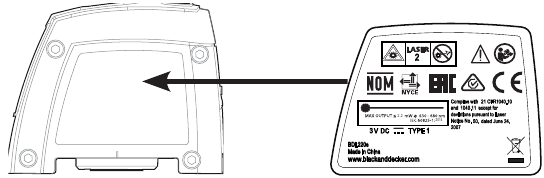

Sigurnosne naljepnice na vašem laseru

Izbjegavajte izlaganje - lasersko zračenje emitira se iz ovog otvora.

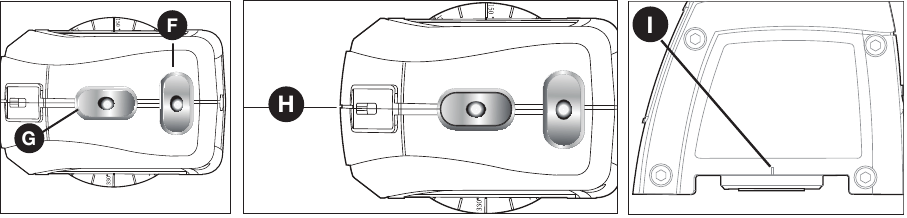

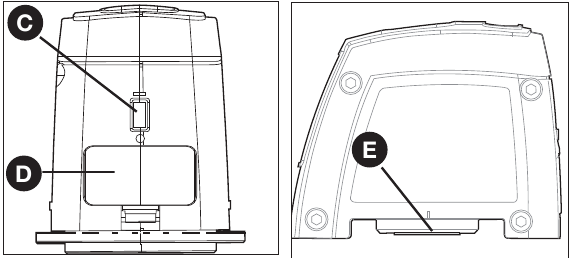

ZNAČAJKE

Iglasti zatik za gips-kartonske ploče
Prsten kutomjera
Prekidač za uključivanje/isključivanje lasera
Poklopac odjeljka za baterije
Magnetska baza
Vertikalna libela s mjehurićem
Horizontalna libela s mjehurićem
Laserska linija
Pokazivač poravnanja

Ugradnja baterija

Provjerite je li prekidač za uključivanje/isključivanje lasera (C) u potpunosti isključen pomicanjem aktuatora prekidača u položaj "Off" (isključeno). Uklonite poklopac odjeljka za baterije (D). Umetnite 2 svježe 1,5-voltne AA alkalne ili teške baterije, pazeći da ispravno podudarate (+) i (-) terminale. Vratite poklopac odjeljka za baterije.

Baterije mogu eksplodirati ili iscuriti i mogu uzrokovati ozljede ili požar.

Da biste smanjili ovaj rizik:

Pažljivo slijedite sve upute i upozorenja na naljepnici i pakiranju baterije.
Uvijek umetnite bateriju ispravno s obzirom na polaritet (+ i -), označen na bateriji i opremi.
Nemojte miješati stare i nove baterije.
Nemojte miješati alkalne, standardne ili punjive baterije.
Nemojte kratko spajati terminale baterije.
Nemojte puniti bateriju.
Odmah uklonite istrošenu bateriju i odložite je u skladu s lokalnim propisima.
Nemojte bacati bateriju u vatru.
Držite baterije izvan dohvata djece.
Uklonite bateriju ako se uređaj neće koristiti nekoliko mjeseci.

"Transport baterija može uzrokovati požar ako terminali baterije slučajno dođu u kontakt s vodljivim materijalima kao što su ključevi, kovanice, ručni alati i slično. Propisi o opasnim materijalima Ministarstva prometa SAD-a (HMR) zapravo zabranjuju transport baterija u komercijalne svrhe ili u zrakoplovima (tj. pakirane u kovčege i ručnu prtljagu) OSIM ako su propisno zaštićene od kratkih spojeva. Stoga, prilikom transporta pojedinačnih baterija, provjerite jesu li terminali baterije zaštićeni i dobro izolirani od materijala koji bi ih mogli dodirnuti i uzrokovati kratki spoj."

Upute za uporabu

Iglasti zatik za gips-kartonske ploče

Iglasti zatik je oštar i s njime treba pažljivo rukovati.

NAPOMENA: Iglasti zatik za gips-kartonske ploče (A) može se koristiti samo za gips-kartonske ploče, NE za druge površine, uključujući žbuku.

Da biste pritisnuli iglasti zatik u gips-kartonsku ploču, prvo izložite iglasti zatik rotiranjem baze iglastog zatika s suprotne strane.
Održavajući pritisak na bazu iglastog zatika, umetnite iglasti zatik ravno i čvrsto ga pritisnite uz površinu gips-kartonske ploče kao što je prikazano na Slici 1. Iglasti zatik za gips-kartonske ploče uvijek treba gurati rukom i nikada ga ne zabijati čekićem.
Da biste uklonili iglasti zatik za gips-kartonske ploče sa zida, izvucite ga ravno.

Uvijek provjerite je li iglasti zatik za gips-kartonske ploče zatvoren kada se ne koristi.

HORIZONTALNA ILI VERTIKALNA PROJEKCIJA LINIJE NA ZID

Rad lasera bez ruku

Pričvrstite iglasti zatik za gips-kartonske ploče na zid prema uputama u odjeljku "Iglasti zatik za gips-kartonske ploče". Uvijek provjerite je li iglasti zatik za gips-kartonske ploče sigurno pričvršćen na zid.
Pričvrstite magnetsku bazu (E) lasera na iglasti zatik za gips-kartonske ploče.
Pomaknite aktuator prekidača za uključivanje/isključivanje (C) u položaj "On" (uključeno) da biste projicirali lasersku liniju.
Rotirajte laser da biste centrirali horizontalnu (G) ili vertikalnu (F) libelu s mjehurićem. Prije uklanjanja potpore provjerite je li laser čvrsto pričvršćen na iglasti zatik za gips-kartonske ploče.

Rad lasera

Držite laser čvrsto uz zid.
Pomaknite aktuator prekidača za uključivanje/isključivanje (C) u položaj "On" (uključeno) da biste projicirali laserske linije.
Poravnajte lasersku liniju s odgovarajućom oznakom na vašoj radnoj površini, rotirajte laser da biste centrirali horizontalnu (G) ili vertikalnu (F) libelu s mjehurićem. Po potrebi ponovno poravnajte laser s oznakom.

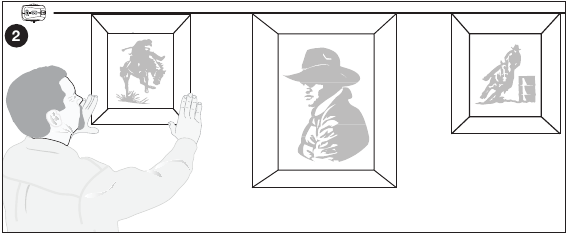

Slika 2 prikazuje tipičnu primjenu laserske libele kada je montirana na zid.

KUTNA PROJEKCIJA LINIJE NA ZID

Rad lasera

Pričvrstite iglasti zatik za gips-kartonske ploče na zid prema uputama u odjeljku "Iglasti zatik za gips-kartonske ploče". Uvijek provjerite je li iglasti zatik za gips-kartonske ploče sigurno pričvršćen na zid.
Pričvrstite magnetsku bazu (E) lasera na iglasti zatik za gips-kartonske ploče.
Rotirajte laser da biste centrirali horizontalnu (G) ili vertikalnu (F) libelu s mjehurićem.
Okrenite prsten kutomjera da biste poravnali oznaku "0" s pokazivačem poravnanja (I).
Rotirajte laser dok pokazivač (I) ne bude pod željenim kutom.
Pomaknite aktuator prekidača za uključivanje/isključivanje (C) u položaj "On" (uključeno) da biste projicirali lasersku liniju.

PROJEKCIJA RAVNE LINIJE NA BILO KOJU RAVNU POVRŠINU

Rad lasera iz ruke:

Držite laser čvrsto uz ravnu površinu.
Pomaknite aktuator prekidača za uključivanje/isključivanje (C) u položaj "On" (uključeno) da biste projicirali lasersku liniju.
Poravnajte lasersku liniju s odgovarajućim oznakama na vašoj radnoj površini (uobičajena upotreba je postavljanje pločica ili označavanje šperploče za rezanje).

Lasersko zračenje, izbjegavajte izravno izlaganje očiju.

Korisni savjeti

Ako lasersko svjetlo postane slabo ili više nije vidljivo kada je prekidač u položaju "On" (uključeno), provjerite ili zamijenite bateriju.
Laserske linije su vodoravne samo na zidu uz koji se jedinica drži ili visi. Kratka linija vidljiva na bilo kojem susjednom zidu nije vodoravna. Isto vrijedi i za projekciju ravne linije na podu ili zidu, kratka linija na bilo kojem susjednom zidu nije vodoravna.
Laserska jedinica se nikada ne smije koristiti kao libela s duhom (mjehurićem). Libele su kalibrirane samo na lasersku liniju kada se drže ili vise uz okomitu površinu.
Laserska jedinica generira samo vodoravne linije kada se drži ili visi uz okomitu površinu.
Provjerite je li laser što je moguće više okomit na ravnu površinu kako bi se osigurala pravilna projekcija linije.

Skladištenje

Lasersku libelu uvijek čuvajte u zatvorenom prostoru.

Održavanje

Za čišćenje alata koristite samo blagi sapun i vlažnu krpu. Nikada ne dopustite da tekućina uđe u alat; nikada ne uranjajte nijedan dio alata u tekućinu.

Kako biste osigurali SIGURNOST i POUZDANOST proizvoda, popravke, održavanje i podešavanje (osim onih navedenih u ovom priručniku) trebaju obavljati ovlašteni servisni centri ili druge kvalificirane servisne organizacije, uvijek koristeći identične zamjenske dijelove.

Dodatna oprema

Upotreba bilo koje dodatne opreme koja nije preporučena za upotrebu s ovim alatom može biti opasna.

INFORMACIJE O SERVISU

Svi servisni centri Black & Decker zapošljavaju obučeno osoblje kako bi kupcima pružili učinkovitu i pouzdanu uslugu električnih alata. Bez obzira trebate li tehnički savjet, popravak ili originalne tvorničke zamjenske dijelove, obratite se najbližoj lokaciji Black & Decker. Da biste pronašli svoju lokalnu servisnu lokaciju, pogledajte žute stranice pod "alati - električni" ili nazovite: 1-800-544-6986 ILI POSJETITE WWW.BLACKANDDECKER.COM
