Black & Decker BDL220S - Priročnik za lasersko nivelirko

Vsebina

1 Varnostna navodila
- 1.1 Ukrepi prve pomoči pri stiku z vsebino mehurčne stekleničke
2 LASTNOSTI
3 Namestitev baterij
4 Navodila za uporabo
5 Koristni nasveti
6 Shranjevanje
7 Vzdrževanje
8 Dodatna oprema
9 SERVISNE INFORMACIJE
10 Reference
11 Prenesi navodilo
12 V drugih jezikih

Varnostna navodila

Preberite in razumejte vsa navodila. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe.

SHRANITE TA NAVODILA

Lasersko sevanje, izogibajte se neposredni izpostavljenosti očem, lahko pride do resnih poškodb oči.

Za opazovanje laserskega žarka ne uporabljajte optičnih orodij, kot sta teleskop ali teodolit.
Ne postavljajte laserja v položaj, ki bi lahko povzročil, da bi kdo namerno ali nenamerno strmel v laserski žarek. Lahko pride do resnih poškodb oči.
Ne uporabljajte laserja v bližini otrok in ne dovolite otrokom, da upravljajo z laserjem.
NE RAZSTAVLJAJTE LASERJA. V notranjosti ni delov, ki bi jih lahko servisiral uporabnik. Razstavljanje laserja bo razveljavilo vsa jamstva za izdelek. Izdelka nikakor ne spreminjajte. Spreminjanje orodja lahko povzroči izpostavljenost nevarnemu laserskemu sevanju.

Uporaba kontrol ali nastavitev ali izvajanje postopkov, ki niso navedeni v tem priročniku, lahko povzroči izpostavljenost nevarnemu laserskemu sevanju.
Ne uporabljajte v eksplozivnem okolju, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu.
Uporabljajte samo z določenimi baterijami. Uporaba drugih baterij lahko povzroči nevarnost požara.
Neaktivne izdelke shranjujte izven dosega otrok in drugih neusposobljenih oseb. Laserji so nevarni v rokah neusposobljenih uporabnikov.
Uporabljajte samo dodatno opremo, ki jo priporoča proizvajalec za vaš model. Dodatna oprema, ki je primerna za en laser, lahko povzroči nevarnost poškodb, če jo uporabljate na drugem laserju.
Popravila in servisiranje MORA opraviti usposobljen servis. Popravila, ki jih opravi nekvalificirano osebje, lahko povzročijo resne poškodbe.
Ne odstranjujte ali poškodujte opozorilnih nalepk. Odstranjevanje nalepk poveča tveganje izpostavljenosti sevanju.
Izklopite laser, ko ga ne uporabljate. Če laser pustite vklopljen, se poveča tveganje strmenja v laserski žarek.
Laser postavite varno. Če laser pade, lahko pride do poškodb laserja ali poškodb.
Samo za notranjo uporabo.
Ta izdelek je namenjen uporabi v temperaturnem območju od 10 °C (50 °F) do 40 °C (104 °F).

Bodite previdni pri vrtanju, zabijanju žebljev ali rezanju v stene, tla in strope, ki lahko vsebujejo električne napeljave ali cevi. Vedno izklopite elektriko, ko delate v bližini električnih žic.

Ukrepi prve pomoči pri stiku z vsebino mehurčne stekleničke

V primeru stika s kožo izperite z milom in vodo. V primeru stika z očmi izperite s tekočo vodo. Če pride do zaužitja, poiščite zdravniško pomoč. Varnostni list (MSDS) je na voljo na številki 1-800-262-2161.

Nalepka na vašem orodju lahko vsebuje naslednje simbole:

V	volti
nm	valovna dolžina v nanometrih
mW	milivati
Class2	Laser razreda 2
	Izogibajte se izpostavljenosti - Lasersko sevanje, ki ga oddaja ta odprtina.
	Ne glejte neposredno v laserski žarek.

OPOMBA: Za vaše udobje in varnost so na vašem laserju naslednje nalepke.
Varnostne nalepke na vašem laserju

Izogibajte se izpostavljenosti - Lasersko sevanje, ki ga oddaja ta odprtina.

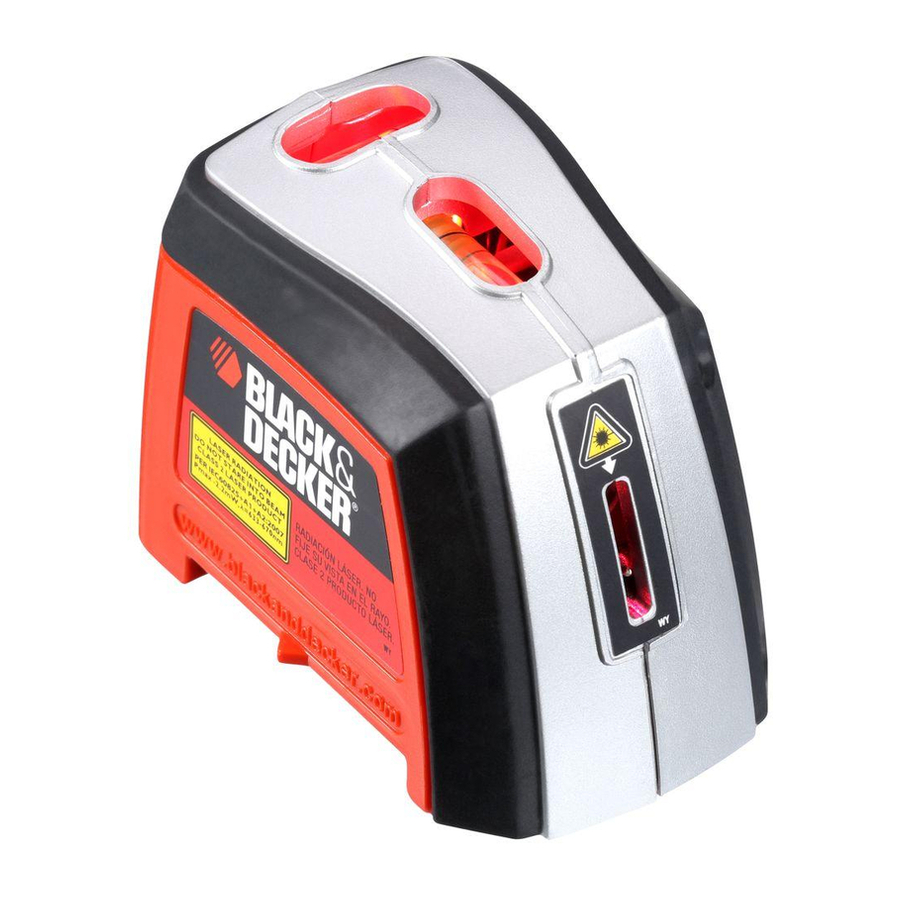

LASTNOSTI

Žebljiček za suhomontažne plošče
Kotomer
Stikalo za vklop/izklop laserja
Pokrov prostora za baterije
Magnetno podnožje
Navpična mehurčna libela
Vodoravna mehurčna libela
Laserska linija
Indikator poravnave

Namestitev baterij

Prepričajte se, da je stikalo za vklop/izklop laserja (C) v celoti izklopljeno, tako da premaknete stikalo v položaj "Off" (izklop). Odstranite pokrov prostora za baterije (D). Vstavite 2 sveži 1,5-voltni AA alkalni bateriji ali bateriji za težke obremenitve in pazite, da se pravilno ujemata s priključkoma (+) in (-). Namestite pokrov prostora za baterije.

Baterije lahko eksplodirajo ali puščajo in lahko povzročijo poškodbe ali požar.

Za zmanjšanje tega tveganja:

Pazljivo upoštevajte vsa navodila in opozorila na nalepki in embalaži baterije.
Baterijo vedno vstavite pravilno glede na polarnost (+ in -), ki je označena na bateriji in opremi.
Ne mešajte starih in novih baterij.
Ne mešajte alkalnih, standardnih ali polnilnih baterij.
Ne povzročajte kratkega stika na priključkih baterije.
Ne polnite baterije.
Takoj odstranite prazno baterijo in jo zavrzite v skladu z lokalnimi predpisi.
Ne zavrzite baterije v ogenj.
Baterije hranite izven dosega otrok.
Odstranite baterijo, če naprave ne boste uporabljali več mesecev.

"Prevoz baterij lahko povzroči požar, če priključki baterije nenamerno pridejo v stik s prevodnimi materiali, kot so ključi, kovanci, ročno orodje in podobno. Predpisi o nevarnih materialih ameriškega ministrstva za promet (HMR) dejansko prepovedujejo prevoz baterij v trgovini ali na letalih (tj. pakiranih v kovčkih in ročni prtljagi), RAZEN če so ustrezno zaščitene pred kratkim stikom. Torej, pri prevozu posameznih baterij se prepričajte, da so priključki baterije zaščiteni in dobro izolirani od materialov, ki bi lahko prišli v stik z njimi in povzročili kratek stik."

Navodila za uporabo

Žebljiček za suhomontažne plošče

Žebljiček je oster in z njim je treba ravnati previdno.

OPOMBA: Žebljiček za suhomontažne plošče (A) se lahko uporablja samo za suhomontažne plošče, NE pa za druge površine, vključno z ometom.

Če želite žebljiček pritisniti v suhomontažno ploščo, najprej izpostavite žebljiček tako, da zavrtite podstavek žebljička z nasprotne strani.
Medtem ko vzdržujete pritisk na podstavek žebljička, vstavite žebljiček naravnost in ga trdno pritrdite na površino suhomontažne plošče, kot je prikazano na sliki 1. Žebljiček za suhomontažne plošče je treba vedno potisniti ročno in nikoli z udarjanjem s kladivom.
Če želite odstraniti žebljiček za suhomontažne plošče s stene, ga izvlecite naravnost.

Vedno se prepričajte, da je žebljiček za suhomontažne plošče zaprt, ko ga ne uporabljate.

VODORAVNA ALI NAVPIČNA PROJEKCIJA ČRTE NA STENO

Prostoročno upravljanje laserja

Pritrdite žebljiček za suhomontažne plošče na steno v skladu z navodili v razdelku "Žebljiček za suhomontažne plošče". Vedno se prepričajte, da je žebljiček za suhomontažne plošče varno pritrjen na steno.
Pritrdite magnetno podnožje (E) laserja na žebljiček za suhomontažne plošče.
Premaknite stikalo za vklop/izklop (C) v položaj "On" (vklop), da projicirate lasersko črto.
Zavrtite laser, da centrirate vodoravno (G) ali navpično (F) mehurčno libelo. Prepričajte se, da je laser trdno pritrjen na žebljiček za suhomontažne plošče, preden odstranite oporo.

Upravljanje laserja

Laser trdno držite ob steno.
Premaknite stikalo za vklop/izklop (C) v položaj "On" (vklop), da projicirate laserske črte.
Poravnajte lasersko črto z ustrezno oznako na vaši delovni površini, zavrtite laser, da centrirate vodoravno (G) ali navpično (F) mehurčno libelo. Po potrebi ponovno poravnajte laser z oznako.
Slika 2 prikazuje tipično uporabo laserske nivelirke, ko je nameščena na steno.

KOTNA PROJEKCIJA ČRTE NA STENO

Upravljanje laserja

Pritrdite žebljiček za suhomontažne plošče na steno v skladu z navodili v razdelku "Žebljiček za suhomontažne plošče". Vedno se prepričajte, da je žebljiček za suhomontažne plošče varno pritrjen na steno.
Pritrdite magnetno podnožje (E) laserja na žebljiček za suhomontažne plošče.
Zavrtite laser, da centrirate vodoravno (G) ali navpično (F) mehurčno libelo.
Obrnite kotomer, da poravnate oznako "0" z indikatorjem poravnave (I).
Zavrtite laser, dokler indikator (I) ni pod želenim kotom.
Premaknite stikalo za vklop/izklop (C) v položaj "On" (vklop), da projicirate lasersko črto.

PROJEKCIJA RAVNE ČRTE NA KATERO KOLI RAVNO POVRŠINO

Prostoročno upravljanje laserja:

Laser trdno držite ob ravno površino.
Premaknite stikalo za vklop/izklop (C) v položaj "On" (vklop), da projicirate lasersko črto.
Poravnajte lasersko črto z ustreznimi oznakami na vaši delovni površini (običajna uporaba je polaganje ploščic ali označevanje vezane plošče za rezanje).

Lasersko sevanje, izogibajte se neposredni izpostavljenosti očem.

Koristni nasveti

Če laserska svetloba postane šibka ali ni več vidna, ko je stikalo v položaju za vklop, preverite ali zamenjajte baterijo.
Laserske črte so vodoravne samo na steni, ob kateri je enota držana ali obešena. Kratka črta, vidna na kateri koli sosednji steni, ni vodoravna. Enako velja za projekcijo ravne črte na tleh ali steni, kratka črta na kateri koli sosednji steni ni vodoravna.
Laserske enote nikoli ne smete uporabljati kot libelo (mehurčno). Libele so umerjene samo na lasersko črto, ko jih držite ali obesite ob navpično površino.
Laserska enota ustvarja vodoravne črte samo, ko jo držite ali obesite ob navpično površino.
Prepričajte se, da je laser čim bolj pravokoten na ravno površino, da zagotovite pravilno projekcijo črte.

Shranjevanje

Lasersko nivelirko vedno shranjujte v zaprtih prostorih.

Vzdrževanje

Za čiščenje orodja uporabljajte samo blago milo in vlažno krpo. Nikoli ne dovolite, da bi tekočina prišla v notranjost orodja; nikoli ne potapljajte nobenega dela orodja v tekočino.

Za zagotovitev VARNOSTI in ZANESLJIVOSTI izdelka morajo popravila, vzdrževanje in nastavitve (razen tistih, ki so navedene v tem priročniku) izvajati pooblaščeni servisni centri ali druge usposobljene servisne organizacije, pri čemer vedno uporabljajte enake nadomestne dele.

Dodatna oprema

Uporaba katere koli dodatne opreme, ki ni priporočljiva za uporabo s tem orodjem, je lahko nevarna.

SERVISNE INFORMACIJE

Vsi servisni centri Black & Decker imajo usposobljeno osebje, ki strankam zagotavlja učinkovito in zanesljivo servisiranje električnih orodij. Ne glede na to, ali potrebujete tehnični nasvet, popravilo ali originalne tovarniške nadomestne dele, se obrnite na najbližjo lokacijo Black & Decker. Če želite poiskati lokalno servisno lokacijo, si oglejte imenik rumenih strani pod "orodje—električno" ali pokličite: 1-800-544-6986 ALI OBISKITE WWW.BLACKANDDECKER.COM
