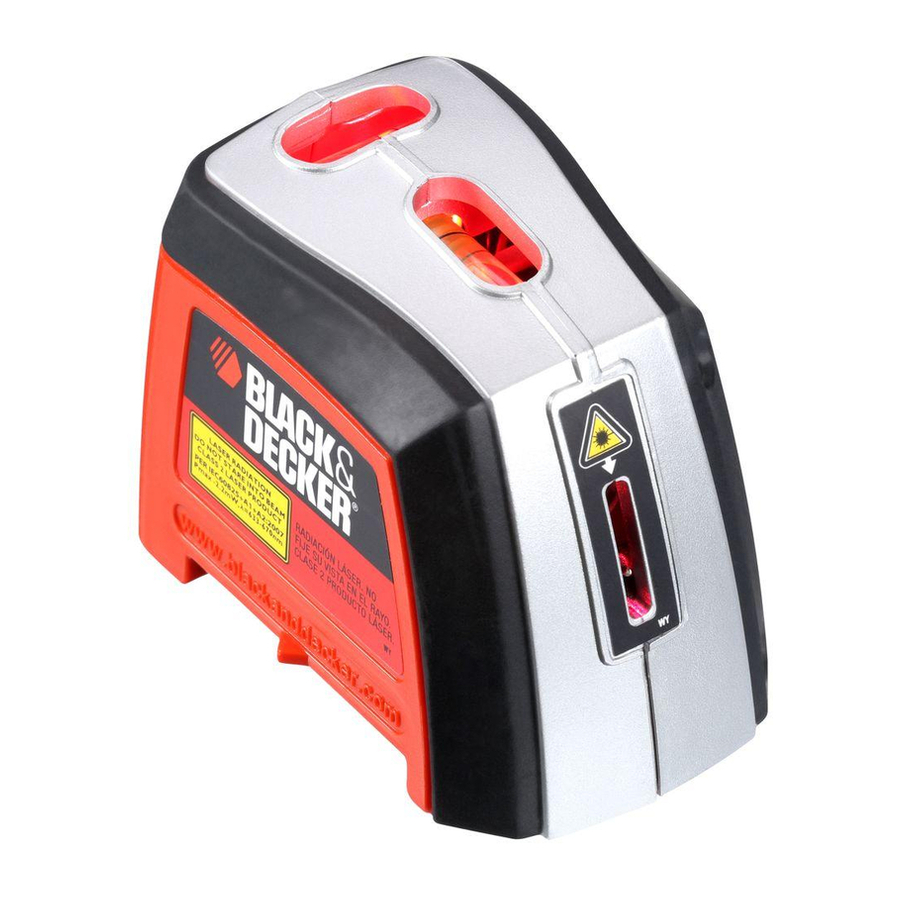

Black & Decker BDL220S - Lazerio lygio vadovas

Turinys

1 Saugos instrukcijos
- 1.1 Pirmoji pagalba, jei burbulo kolbos turinys pateko ant odos
2 SAVYBĖS
3 Baterijų įdėjimas
4 Naudojimo instrukcijos
5 Naudingi patarimai
6 Sandėliavimas
7 Priežiūra
8 Priedai
9 INFORMACIJA APIE APTARNAVIMĄ
10 Nuorodos
11 Atsisiųsti instrukciją
12 Kitomis kalbomis

Saugos instrukcijos

Perskaitykite ir supraskite visas instrukcijas. Jei nesilaikysite visų toliau išvardytų instrukcijų, galite patirti elektros šoką, gaisrą ir (arba) sunkų kūno sužalojimą.

IŠSAUGOKITE ŠIAS INSTRUKCIJAS

Lazerio spinduliuotė, venkite tiesioginio kontakto su akimis, galite rimtai susižaloti akis.

Nenaudokite optinių įrankių, tokių kaip teleskopas ar tranzitas, kad apžiūrėtumėte lazerio spindulį.
Nestatykite lazerio tokioje padėtyje, kuri galėtų priversti ką nors tyčia ar netyčia žiūrėti į lazerio spindulį. Galite rimtai susižaloti akis
Nenaudokite lazerio šalia vaikų ir neleiskite vaikams juo naudotis.
NEARDYKITE LAZERIO. Viduje nėra dalių, kurias galėtų prižiūrėti naudotojas. Išardžius lazerį, visos gaminio garantijos netenka galios. Jokiu būdu nemodifikuokite gaminio. Modifikavus įrankį, galite būti paveikti pavojingos lazerio spinduliuotės.

Naudojant valdiklius ar reguliavimus arba atliekant procedūras, kurios nėra nurodytos šiame vadove, galite būti paveikti pavojingos lazerio spinduliuotės.
Nenaudokite sprogioje aplinkoje, pavyzdžiui, esant degiems skysčiams, dujoms ar dulkėms.
Naudokite tik specialiai tam skirtas baterijas. Naudojant bet kokias kitas baterijas, gali kilti gaisro pavojus.
Laikykite nenaudojamą gaminį vaikams ir kitiems neapmokytiems asmenims nepasiekiamoje vietoje. Lazeriniai įrenginiai yra pavojingi neapmokytų naudotojų rankose.
Naudokite tik tuos priedus, kuriuos gamintojas rekomenduoja jūsų modeliui. Priedai, kurie gali būti tinkami vienam lazeriui, gali sukelti sužalojimo pavojų, kai naudojami su kitu lazeriu.
Remontą ir techninę priežiūrą PRIVALO atlikti kvalifikuotas remonto centras. Remontas, atliktas nekvalifikuoto personalo, gali sukelti rimtų sužalojimų.
Nenuimkite ir negadinkite įspėjamųjų etikečių. Pašalinus etiketes, padidėja radiacijos poveikio rizika.
Išjunkite lazerį, kai juo nesinaudojate. Palikus lazerį įjungtą, padidėja rizika žiūrėti į lazerio spindulį.
Tvirtai pastatykite lazerį. Jei lazeris nukris, galite sugadinti lazerį arba susižaloti.
Skirtas naudoti tik patalpose.
Šis gaminys skirtas naudoti 50°F (10°C) - 104°F (40°C) temperatūros diapazone."

Būkite atsargūs gręždami, kalami vinis ar pjaudami sienas, grindis ir lubas, kuriose gali būti elektros laidų ar vamzdžių. Visada išjunkite maitinimą, kai dirbate šalia elektros laidų.

Pirmoji pagalba, jei burbulo kolbos turinys pateko ant odos

Patekus ant odos, nuplaukite muilu ir vandeniu. Patekus į akis, praplaukite tekančiu vandeniu. Prarijus, kreipkitės į gydytoją. Medžiagos saugos duomenų lapą (MSDS) galima gauti telefonu 1-800-262-2161.

Ant jūsų įrankio etiketės gali būti šie simboliai:

V	voltai
nm	bangos ilgis nanometrais
mW	milivatai
Class2	2 klasės lazeris
	Venkite poveikio - iš šios angos sklinda lazerio spinduliuotė.
	Nežiūrėkite tiesiai į lazerio spindulį.

PASTABA: Jūsų patogumui ir saugumui ant jūsų lazerio yra šios etiketės.

Venkite poveikio - iš šios angos sklinda lazerio spinduliuotė.

SAVYBĖS

Gipso kartono kaištis
Transportavimo žiedas
Lazerio įjungimo/išjungimo jungiklis
Baterijų skyriaus dangtelis
Magnetinis pagrindas
Vertikalus burbulo buteliukas
Horizontalus burbulo buteliukas
Lazerio linija
Sulygiavimo indikatorius

Baterijų įdėjimas

Įsitikinkite, kad lazerio įjungimo/išjungimo jungiklis (C) yra visiškai išjungtoje padėtyje, perkeldami jungiklio pavarą į "Off" (išjungta) padėtį. Nuimkite baterijų skyriaus dangtelį (D). Įdėkite 2 naujas 1,5 volto AA šarmines arba didelio galingumo baterijas, būtinai teisingai sulygiuodami (+) ir (-) gnybtus. Uždėkite baterijų skyriaus dangtelį.

Baterijos gali sprogti arba ištekėti ir sukelti sužalojimus arba gaisrą.

Norėdami sumažinti šią riziką:

Atidžiai laikykitės visų instrukcijų ir įspėjimų, pateiktų ant baterijos etiketės ir pakuotės.
Visada įdėkite bateriją teisingai, atsižvelgdami į poliškumą (+ ir -), pažymėtą ant baterijos ir įrangos.
Nemaišykite senų ir naujų baterijų.
Nemaišykite šarminių, standartinių ar įkraunamų baterijų.
Nesujunkite baterijos gnybtų trumpuoju jungimu.
Nekraukite baterijos.
Nedelsdami išimkite išsikrovusią bateriją ir išmeskite ją pagal vietinius įstatymus.
Nemeskite baterijos į ugnį.
Saugokite baterijas nuo vaikų.
Išimkite bateriją, jei prietaisas nebus naudojamas kelis mėnesius.

"Transportuojant baterijas gali kilti gaisras, jei baterijos gnybtai netyčia susiliečia su laidžiomis medžiagomis, tokiomis kaip raktai, monetos, rankiniai įrankiai ir pan. JAV transporto departamento pavojingų medžiagų reglamentai (HMR) iš tikrųjų draudžia transportuoti baterijas komerciniais tikslais arba lėktuvais (t. y. supakuotas į lagaminus ir rankinį bagažą), NEBENT jos būtų tinkamai apsaugotos nuo trumpojo jungimo. Taigi, transportuodami atskiras baterijas, įsitikinkite, kad baterijos gnybtai yra apsaugoti ir gerai izoliuoti nuo medžiagų, kurios galėtų su jais susiliesti ir sukelti trumpąjį jungimą."

Naudojimo instrukcijos

Gipso kartono kaištis

Kaištis yra aštrus, todėl su juo reikia elgtis atsargiai.

PASTABA: Gipso kartono kaištis (A) gali būti naudojamas tik gipso kartonui, o NE kitiems paviršiams, įskaitant tinką.

Norėdami įspausti kaištį į gipso kartoną, pirmiausia atidarykite kaištį pasukdami kaiščio pagrindą iš priešingos pusės.
Laikydami spaudimą ant kaiščio pagrindo, įkiškite kaištį tiesiai ir tvirtai prispauskite prie gipso kartono paviršiaus, kaip parodyta 1 paveiksle. Gipso kartono kaištis visada turi būti įstumiamas ranka ir niekada neįkalamas plaktuku.
Norėdami išimti gipso kartono kaištį iš sienos, traukite tiesiai.

Visada įsitikinkite, kad gipso kartono kaištis yra uždarytas, kai nenaudojamas.

HORIZONTALUS AR VERTIKALUS LINIJOS PROJEKCIJA ANT SIENOS

Lazerio veikimas be rankų

Pritvirtinkite gipso kartono kaištį prie sienos pagal instrukcijas, pateiktas skyriuje "Gipso kartono kaištis". Visada įsitikinkite, kad gipso kartono kaištis yra tvirtai pritvirtintas prie sienos.
Pritvirtinkite magnetinį lazerio pagrindą (E) prie gipso kartono kaiščio.
Perkelkite įjungimo/išjungimo jungiklio (C) pavarą į "On" (įjungta) padėtį, kad projektuotumėte lazerio liniją.
Pasukite lazerį, kad centruotumėte horizontalų (G) arba vertikalų (F) burbulo buteliukus. Prieš nuimdami atramą, įsitikinkite, kad lazeris yra tvirtai pritvirtintas prie gipso kartono kaiščio.

Lazerio veikimas

Tvirtai prispauskite lazerį prie sienos.
Perkelkite įjungimo/išjungimo jungiklio (C) pavarą į "On" (įjungta) padėtį, kad projektuotumėte lazerio linijas.
Sulygiuokite lazerio liniją su atitinkama žyma ant savo darbo paviršiaus, pasukite lazerį, kad centruotumėte horizontalų (G) arba vertikalų (F) burbulo buteliukus. Jei reikia, iš naujo sulygiuokite lazerį su žyma.
2 paveikslas iliustruoja tipinę lazerio lygio naudojimo sritį, kai jis yra pritvirtintas prie sienos.

KAMPINĖS LINIJOS PROJEKCIJA ANT SIENOS

Lazerio veikimas

Pritvirtinkite gipso kartono kaištį prie sienos pagal instrukcijas, pateiktas skyriuje "Gipso kartono kaištis". Visada įsitikinkite, kad gipso kartono kaištis yra tvirtai pritvirtintas prie sienos.
Pritvirtinkite magnetinį lazerio pagrindą (E) prie gipso kartono kaiščio.
Pasukite lazerį, kad centruotumėte horizontalų (G) arba vertikalų (F) burbulo buteliukus.
Pasukite transportavimo žiedą, kad sulygiuotumėte "0" žymą su sulygiavimo indikatoriumi (I).
Pasukite lazerį, kol indikatorius (I) pasieks norimą kampą.
Perkelkite įjungimo/išjungimo jungiklio (C) pavarą į "On" (įjungta) padėtį, kad projektuotumėte lazerio liniją.

TIESIOS LINIJOS PROJEKCIJA ANT BET KOKIO LYGAUS PAVIRŠIAUS

Lazerio veikimas laisva ranka:

Tvirtai prispauskite lazerį prie lygaus paviršiaus.
Perkelkite įjungimo/išjungimo jungiklio (C) pavarą į "On" (įjungta) padėtį, kad projektuotumėte lazerio liniją.
Sulygiuokite lazerio liniją su atitinkamomis žymomis ant savo darbo paviršiaus (dažniausiai naudojama klojant plyteles arba žymint fanerą pjovimui).

Lazerio spinduliuotė, venkite tiesioginio kontakto su akimis.

Naudingi patarimai

Jei lazerio šviesa pritemsta arba nebėra matoma, kai jungiklis yra įjungtoje padėtyje, patikrinkite arba pakeiskite bateriją.
Lazerio linijos yra lygios tik ant sienos, prie kurios įrenginys yra laikomas arba pakabintas. Trumpa linija, matoma ant bet kurios gretimos sienos, nėra lygi. Tas pats pasakytina ir apie tiesios linijos projekciją ant grindų ar sienos, trumpa linija ant bet kurios gretimos sienos nėra lygi.
Lazerinis įrenginys niekada neturėtų būti naudojamas kaip spiritinis (burbulo) gulsčiukas. Lygiai yra kalibruojami tik pagal lazerio liniją, kai laikomi arba pakabinami prie vertikalaus paviršiaus.
Lazerinis įrenginys generuoja lygias linijas tik tada, kai yra laikomas arba pakabinamas prie vertikalaus paviršiaus.
Įsitikinkite, kad lazeris yra kuo labiau statmenas plokščiam paviršiui, kad būtų užtikrinta tinkama linijos projekcija.

Sandėliavimas

Visada laikykite lazerio lygį patalpoje.

Priežiūra

Įrankiui valyti naudokite tik švelnų muilą ir drėgną skudurėlį. Niekada neleiskite jokiam skysčiui patekti į įrankio vidų; niekada nemerkite jokios įrankio dalies į skystį.

Siekiant užtikrinti gaminio SAUGUMĄ ir PATIKIMUMĄ, remontą, techninę priežiūrą ir reguliavimą (išskyrus tuos, kurie išvardyti šiame vadove) turėtų atlikti įgalioti techninės priežiūros centrai arba kitos kvalifikuotos techninės priežiūros organizacijos, visada naudodamos identiškas atsargines dalis.

Priedai

Naudojant bet kokį priedą, kuris nerekomenduojamas naudoti su šiuo įrankiu, gali būti pavojinga.

INFORMACIJA APIE APTARNAVIMĄ

Visuose "Black & Decker" aptarnavimo centruose dirba apmokyti darbuotojai, kurie teikia klientams efektyvias ir patikimas elektrinių įrankių aptarnavimo paslaugas. Jei jums reikia techninių patarimų, remonto ar originalių gamyklinių atsarginių dalių, susisiekite su artimiausia "Black & Decker" vieta. Norėdami rasti vietinį aptarnavimo centrą, ieškokite geltonųjų puslapių kataloge skiltyje "įrankiai - elektra" arba skambinkite: 1-800-544-6986 ARBA APSILANKYKITE WWW.BLACKANDDECKER.COM
