Ibanez MU40 - Priručnik za ugađač i metronom

Oprez

• Da biste izbjegli kratki spoj, električni udar ili kvar:
  Ne rastavljajte radi popravka.
  Ne postavljajte u prostor s visokom temperaturom i vlagom, kao što su električni grijač, izravna sunčeva svjetlost, kupaonica, mokri pod itd.
  Ne postavljajte na mjesta s prekomjernim vibracijama.
  Ne postavljajte u prašnjav ili prljav prostor.
  Ne koristite ugađač mokrim rukama.
• Da biste izbjegli kvar
  Ne rukujte svim kontrolama s prekomjernom snagom.
  Ne ispuštajte ugađač.
• Čišćenje
  Ne koristite razrjeđivač ili alkohol za čišćenje.
  Koristite samo suhu i čistu krpu.
• Da biste spriječili gubitak baterije
  Izvadite bateriju kada se ugađač ne koristi dulje vrijeme.
  Isključite gumb za napajanje kada se ugađač ne koristi.
• Baterija
  Koristite samo 3V bateriju: AAA veličina (R03, LR03, L30) ✕ 2

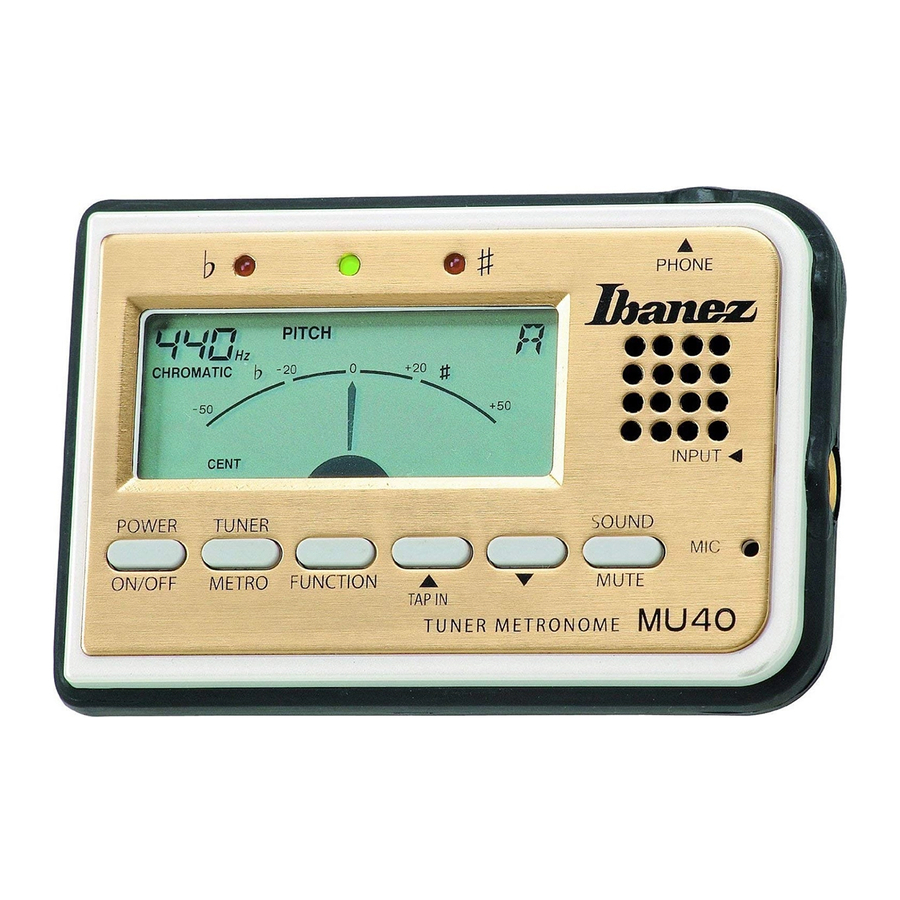

Funkcije i značajke

1. POWER button (gumb za napajanje)
   Pritisnite POWER button (gumb za napajanje) za uključivanje/isključivanje napajanja (ON/OFF). Ako nema unosa dvadeset minuta nakon što je napajanje uključeno, MU40 će se automatski isključiti.
2. TUNER/METRONOME button (gumb za ugađač/metronom)
   Svaki put kada pritisnete TUNER/METRONOME button (gumb za ugađač/metronom), MU40 će se prebacivati između TUNER (ugađač) načina rada i METRONOME (metronom) načina rada. LCD će prikazati CHROMATIC (kromatski) ili METRONOME (metronom).
3. FUNCTION button (gumb za funkciju)
   Ako ste u TUNER (ugađač) načinu rada, pritiskom na FUNCTION button (gumb za funkciju) prebacivat ćete se između PITCH (visina tona) i FLAT (sniženo). Ako ste u METRONOME (metronom) načinu rada, pritiskom na FUNCTION button (gumb za funkciju) prebacivat ćete se između BEAT (ritam), TEMPO (tempo), TAP (tapkanje) i RHYTHM (ritam).
4. ADJUST buttons (gumbi za podešavanje)
   Koristite ADJUST buttons (gumbi za podešavanje) za podešavanje vrijednosti PITCH (visina tona), FLAT (sniženo), BEAT (ritam), TEMPO (tempo), TAP (tapkanje) ili RHYTHM (ritam) koju ste odabrali pomoću FUNCTION button (gumb za funkciju).
   • U TUNER (ugađač) načinu rada
     PITCH (visina tona) 435 Hz~445 Hz
     FLAT (sniženo)
   • U METRONOME (metronom) načinu rada
     BEAT (ritam) 0~7 otkucaja.
     TEMPO Četvrtinka = 40~208 otkucaja u minuti

     TAP Tempo kojim pritisnete gumb bit će prikazan
     RHYTHM (ritam)

5. SOUND/MUTE button (gumb za zvuk/isključivanje zvuka)
   • U TUNER (ugađač) načinu rada
     Kada pritisnete SOUND button (gumb za zvuk), LCD će prikazati NOTE (notu) i zvučnik će emitirati visinu tona note koju odaberete pomoću gumba.
     Ako pritisnete FUNCTION button (gumb za funkciju) za odabir FLAT (sniženo), zvučnik će emitirati sniženu visinu tona u rasponu od za trenutnu notu.
     Ikona SPEAKER (zvučnik) prikazuje se na LCD-u dok MU40 proizvodi zvuk.
   • U METRONOME (metronom) načinu rada
     Ovaj gumb funkcionira kao MUTE button (gumb za isključivanje zvuka). Ikona SPEAKER (zvučnik) prikazuje se na LCD-u dok MU40 proizvodi zvuk.

Rad

[TUNER] (ugađač)
Pritisnite POWER ON/OFF button (gumb za uključivanje/isključivanje napajanja) za uključivanje napajanja. Pritisnite TUNER/METRONOME button (gumb za ugađač/metronom) za ulazak u TUNER (ugađač) način rada. U ovom načinu rada MU40 funkcionira kao kromatski ugađač. Možete koristiti FUNCTION button (gumb za funkciju) i gumbe za promjenu postavki PITCH (visina tona) i FLAT (sniženo).
Korištenjem ugrađenog mikrofona možete ugoditi i akustičnu gitaru ili sličan instrument.
Ako je visina tona vašeg instrumenta više od 50 centi udaljena od ispravne visine tona, ugodite svoj instrument dok se na LCD-u ne pojavi ispravan naziv note i ne zasvijetli jedna ili druga LED dioda smjernice.
Ako je visina tona unutar 50 centi od ispravne visine tona, promatrajte iglu mjerača i ugodite svoj instrument tako da igla bude u položaju "0".
Kada se igla ugađača zaustavi na "0", zasvijetlit će središnja LED dioda; vaš je instrument ispravno ugođen.

• Korištenje SOUND (zvuk) načina rada tijekom ugađanja
  Kada pritisnete SOUND button (gumb za zvuk), NOTE (nota) će označiti "A" i oglasit će se visina tona "A". Po potrebi koristite FUNCTION button (gumb za funkciju) i gumbe za promjenu postavki NOTE (note) i/ili FLAT (sniženo) na željenu notu i ugodite svoj instrument.

[METRONOME] (metronom)
Pritisnite POWER ON/OFF button (gumb za uključivanje/isključivanje napajanja) za uključivanje napajanja. Pritisnite TUNER/METRONOME button (gumb za ugađač/metronom) za ulazak u METRONOME (metronom) način rada.
U ovom načinu rada MU40 funkcionira kao metronom. Možete koristiti FUNCTION button (gumb za funkciju) i gumbe za promjenu postavki BEAT (ritam), TEMPO (tempo), TAP (tapkanje) i RHYTHM (ritam).

• Postavka BEAT (ritam)
  Koristite FUNCTION button (gumb za funkciju) za odabir BEAT (ritam), a koristite za odabir ritma (takt) u rasponu od 0~7 otkucaja.
• Postavka TEMPO (tempo)
  Koristite FUNCTION button (gumb za funkciju) za odabir TEMPO (tempo), a koristite za podešavanje tempa u rasponu od 40~208.
• Postavka TAP (tapkanje)
  Koristite FUNCTION button (gumb za funkciju) za odabir TAP (tapkanje). Zatim pritisnite gumb nekoliko puta u željenom tempu. MU40 će otkriti tempo i prikazati ga.
  Ako je otkriveni tempo manji od 39, na zaslonu će se prikazati LO. Ako je 209 ili više, na zaslonu će se prikazati HI.
• Postavka RHYTHM (ritam)
  Koristite FUNCTION button (gumb za funkciju) za odabir RHYTHM (ritam), a koristite gumb za odabir željenog ritma.


Ugradnja ili zamjena baterija

1. Povucite jezičak poklopca baterije.
2. Podignite poklopac baterije pomoću jezička.
3. Zamijenite baterije i vratite poklopac baterije.

Specifikacije

• TUNER (ugađač)

  Raspon ugađanja	A0 (27.50 Hz)~C8 (4,186 Hz)
  Note	A, A#, B, C, C#, D, D#, E, F, F#, G, G#
  Flat tuning (sniženo ugađanje)
  Točnost	+/-1 cent
  Kalibracija	435~445 Hz
  Zaslon	LCD, LED

• METRONOME (metronom)

  Raspon tempa	40~208 otkucaja u minuti
  Raspon ritma	0~7 otkucaja
  Raspon ritma

• Ulaz: INPUT, MICROPHONE
• Izlaz: PHONE
• Napajanje: 3V, Baterija - AAA veličina (R03, LR03, L30) ✕ 2
• Dimenzije: 109 (Š) ✕ 73 (D) ✕ 20 (V) mm
• Težina: 120g (uključujući baterije)

Ovim se potvrđuje da je Chromatic Tuner MU40 u skladu s: Direktivom Vijeća 2004/108/EC (EMC direktiva) Primjenjivi standardi: EN 55013:2001+A1,2003+A2:2006 Elektromagnetska kompatibilnost - Generički standard emisije. Dio 1: Stambena, komercijalna i laka industrija. EN 55020:2007 Elektromagnetska kompatibilnost - Generički standard otpornosti. Dio 1: Stambena, komercijalna i laka industrija.
