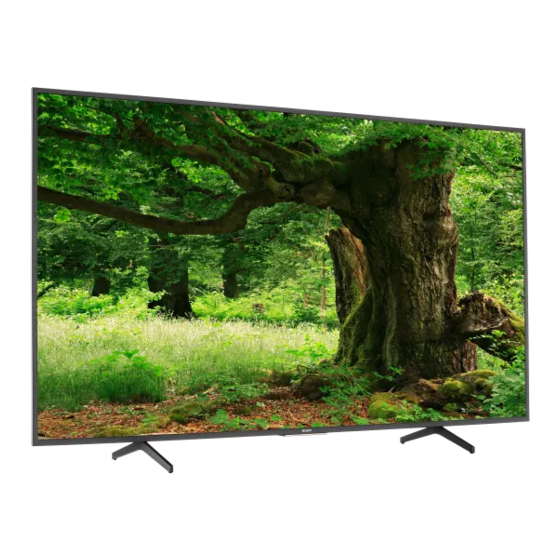

SONY KD-75X75CH / 65X75CH / 55X75CH Televízió Referencia Útmutató

Tartalom

1 A kézikönyvekről
2 FONTOS TUDNIVALÓK
3 Biztonsági információk
- 3.1 FCC-vel kapcsolatos információk
- 3.2 Biztonság és szabályozás
4 A TV beállítása előtt
5 A TV rögzítése
- 5.1 A TV felborulásának megakadályozása
- 5.2 Javasolt intézkedések a TV rögzítésére
6 A BRAVIA 4K TV Élmény
7 Távirányító és TV
8 A TV felszerelése a falra
9 Az asztali állvány leválasztása a TV-ről
10 Hibaelhárítás
11 Műszaki adatok
12 Hivatkozások
13 Kézikönyv letöltése
14 Más nyelveken

A kézikönyvekről

Ez a TV a következő kézikönyvekkel érkezik. Kérjük, őrizze meg a kézikönyveket későbbi használatra.

Beállítási útmutató

TV telepítése és beállítása.

Referencia Útmutató (ez a kézikönyv) / Biztonsági dokumentáció

Biztonsági információk, távirányító, hibaelhárítás, falra szerelés, specifikációk stb.

Súgó (Képernyőn megjelenő kézikönyv)

Beállítások, Android TV funkciók, internetkapcsolat, hibaelhárítás stb.
A megnyitáshoz nyomja meg a HELP (Súgó) gombot a távirányítón, és válassza a Help Guide (Súgó) lehetőséget.
A Súgót okostelefonjával is megtekintheti.

https://rd1.sony.net/ help/tv/gusltn1/h_usltn/

A Sony termék használata előtt olvassa el a Végfelhasználói Szoftverlicenc Szerződést.
A termék használata azt jelzi, hogy elfogadja a Végfelhasználói Szoftverlicenc Szerződést. A közted és a Sony közötti szoftverlicenc szerződés online elérhető a Sony weboldalán: (http://www.sony.net/tv-software-licenses2) vagy a termék képernyőjén. Lépjen a [Settings] (Beállítások) [BRAVIA Settings] (BRAVIA beállítások) [Customer Support] (Ügyfélszolgálat) [End user license agreement] (Végfelhasználói licencszerződés) menüpontra.

MEGJEGYZÉS:

A Beállítási útmutatóban és ebben a kézikönyvben használt képek és illusztrációk csak tájékoztató jellegűek, és eltérhetnek a tényleges terméktől.

A 75"-os osztály 74,5 hüvelykes (189,3 cm) látható képpel rendelkezik, a 65"-os osztály 64,5 hüvelykes (163,9 cm) látható képmérettel, az 55"-os osztály pedig 54,6 hüvelykes (138,8 cm) látható képmérettel (átlósan mérve).

Az azonosító címke helye
A TV modell számának és a tápegység besorolásának címkéi a TV hátulján találhatók.

FONTOS TUDNIVALÓK

Tulajdonos adatai
A modell- és sorozatszámok a TV oldalán és/vagy hátulján találhatók. Jegyezze fel ezeket a számokat az alábbi helyekre. Hivatkozzon rájuk, amikor a Sony márkakereskedőjét hívja ezzel a TV-vel kapcsolatban.

Az áramütés és a penge kitettségének elkerülése érdekében ne használja ezt a váltóáramú csatlakozót hosszabbítóval, aljzattal vagy más aljzattal, hacsak a pengék teljesen be nem helyezhetők.

A TV-t csak 110 V – 240 V AC feszültségen üzemeltesse (USA/Kanada 120 V AC)

MEGJEGYZÉS:
Ez a televízió tartalmaz egy QAM demodulátort, amely lehetővé teszi, hogy a kábelszolgáltató előfizetési szolgáltatásán keresztül fogadjon kódolatlan digitális kábeltévé-műsorokat. A digitális kábeltévé-műsorok elérhetősége az Ön területén a kábelszolgáltató által biztosított programozás és jel típusától függ.

Biztonsági információk

Értesítés az Amerikai Egyesült Államokban élő ügyfelek számára
Szállítói megfelelőségi nyilatkozat
Kereskedelmi név: SONY
Modell: KD-75X75CH / KD-65X75CH / KD-55X75CH
Felelős fél: Sony Electronics Inc.
Cím: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Telefonszám: 858-942-2230

Ezt a berendezést tesztelték, és megállapították, hogy megfelel a B osztályú digitális eszközökre vonatkozó határértékeknek, az FCC szabályok 15. része szerint. Ezeket a határértékeket úgy tervezték, hogy ésszerű védelmet nyújtsanak a káros interferencia ellen lakossági telepítés esetén. Ez a berendezés rádiófrekvenciás energiát generál, használ és sugározhat ki, és ha nem az utasításoknak megfelelően telepítik és használják, káros interferenciát okozhat a rádiókommunikációban. Mindazonáltal nincs garancia arra, hogy egy adott telepítés során nem fordul elő interferencia. Ha ez a berendezés káros interferenciát okoz a rádió- vagy televízióvételben, ami a berendezés ki- és bekapcsolásával állapítható meg, a felhasználót arra ösztönzik, hogy próbálja meg az interferenciát az alábbi intézkedések egyikével vagy többjével kijavítani:

Helyezze át vagy helyezze át a vevőantennát.
Növelje a távolságot a berendezés és a vevő között.
Csatlakoztassa a berendezést egy olyan áramkör aljzatába, amely eltér attól, amelyhez a vevő csatlakozik.
Kérjen segítséget a kereskedőtől vagy egy tapasztalt rádió-/TV-szerelőtől.

Az FCC szabályozás értelmében figyelmeztetjük, hogy a kézikönyvben kifejezetten nem jóváhagyott bármilyen változtatás vagy módosítás érvénytelenítheti a berendezés üzemeltetésére vonatkozó jogosultságát.

Biztonság és szabályozás

Az 5 GHz-es sávok csak beltéri használatra korlátozódnak.

Értesítés a kanadai ügyfelek számára
Ez az eszköz licencmentes adó(ka)t/vevő(ke)t tartalmaz, amelyek megfelelnek az Innovation, Science and Economic Development Canada licencmentes RSS(ek)nek. A működésre a következő két feltétel vonatkozik:

Ez az eszköz nem okozhat interferenciát.
Ennek az eszköznek el kell viselnie minden interferenciát, beleértve azokat is, amelyek az eszköz nem kívánt működését okozhatják.

A licencelt szolgáltatás rádióinterferenciájának megakadályozása érdekében ezt az eszközt beltérben és ablakoktól távol kell üzemeltetni a maximális árnyékolás érdekében. A kültéren telepített berendezések (vagy azok adóantennái) engedélykötelesek.

A nagy teljesítményű radarokat elsődleges felhasználóként (azaz kiemelt felhasználóként) osztják ki az 5250-5350 MHz-es és 5650-5850 MHz-es sávokban, és ezek a radarok interferenciát és/vagy kárt okozhatnak a LE-LAN eszközökben.

Értesítés az Amerikai Egyesült Államokban és Kanadában élő ügyfelek számára
Ez a berendezés megfelel az ellenőrizetlen környezetre vonatkozóan meghatározott FCC/IC sugárterhelési határértékeknek, és megfelel az FCC rádiófrekvenciás (RF) sugárterhelési irányelveinek és az IC rádiófrekvenciás (RF) sugárterhelési szabályainak RSS-102-es szabványának. Ezt a berendezést úgy kell telepíteni és üzemeltetni, hogy a radiátor legalább 20 cm-re legyen az emberi testtől (a végtagok kivételével: kezek, csuklók, lábak és bokák). Ez az eszköz és antennája(i) nem helyezhetők el együtt, és nem üzemeltethetők más antennával vagy adóval, kivéve a Grant feltételt.

A TV beállítása előtt

Egyes TV-modellek különálló asztali állvánnyal vannak csomagolva, így azonnal a falra szerelheti a TV-t. Nézze meg a "A TV felszerelése a falra" című részt, ha a TV-t a falra szeretné szerelni. Ha nem szereli a TV-t a falra, akkor fel kell szerelnie az asztali állványt. Szüksége lesz egy Phillips csavarhúzóra (nem tartozék) és a mellékelt csavarokra a feladat elvégzéséhez, nézze meg a Beállítási útmutatót. Ügyeljen a következőkre a TV beállításakor:

Húzza ki az összes kábelt a TV hordozásakor.
A TV-t megfelelő számú emberrel vigye; a nagyobb méretű TV-khez két vagy több ember szükséges.
A helyes kézpozíció a TV hordozásakor nagyon fontos a biztonság és a sérülések elkerülése érdekében.
Győződjön meg arról, hogy a TV megfelelő szellőzéssel rendelkezik, nézze meg a biztonsági dokumentációt.
A legjobb képminőség érdekében ne tegye ki a képernyőt közvetlen megvilágításnak vagy napfénynek.
Kerülje a TV telepítését olyan helyiségbe, ahol fényvisszaverő fal- és padlóanyagok vannak.
Kerülje a TV áthelyezését hideg helyről meleg helyre. A hirtelen szobahőmérséklet-változások páralecsapódást okozhatnak. Ez a TV gyenge kép- és/vagy gyenge színmegjelenítését okozhatja. Ha ez előfordul, hagyja, hogy a nedvesség teljesen elpárologjon, mielőtt bekapcsolná a TV-t.

A TV rögzítése

A Sony határozottan javasolja, hogy tegyen intézkedéseket a TV felborulásának megakadályozására.
A nem rögzített TV-k felborulhatnak, ami anyagi kárt, súlyos személyi sérülést vagy akár halált is okozhat.

A TV felborulásának megakadályozása

Rögzítse a TV-t a falhoz és/vagy az állványhoz.
Ne engedje, hogy a gyerekek játsszanak vagy másszanak a bútorokra és a TV-készülékekre.
Kerülje a tárgyak elhelyezését vagy felakasztását a TV-re.
Soha ne telepítse a TV-t:
- csúszós, instabil és/vagy egyenetlen felületekre.
- olyan bútorokra, amelyek könnyen használhatók lépcsőként, például fiókos szekrényre.
Telepítse a TV-t olyan helyre, ahol nem lehet húzni, tolni vagy felborítani.
Telepítse a TV-t úgy, hogy a TV asztali állványa ne lógjon ki az állványból (nem tartozék). Ha az asztali állvány kilóg az állványból, az a TV-készülék felborulását, leesését, személyi sérülést vagy a TV károsodását okozhatja.
Vezesse el az összes váltóáramú tápkábelt és csatlakozókábelt úgy, hogy azok ne legyenek hozzáférhetők kíváncsi gyerekek számára.

Javasolt intézkedések a TV rögzítésére

Vegye figyelembe a következő intézkedéseket, amikor a TV-t állványhoz rögzíti (nem tartozék).

Rögzítse a TV állványát. Győződjön meg arról, hogy az állvány megfelelően elbírja a TV súlyát. Használjon két sarokmerevítőt (nem tartozék) az állvány rögzítéséhez. Minden sarokmerevítőhöz használja a megfelelő hardvert a következőkhöz:

Rögzítse a sarokmerevítő egyik oldalát a fali tartóhoz.
Rögzítse a másik oldalt az állványhoz.

Rögzítse a TV-t az állványhoz. Használja a következőként felsorolt opcionális hardvert (nem tartozék):

M6 gépi csavarok (a TV hátlapjába csavarva).
Egy csavar vagy hasonló (rögzítse az állványhoz).

Kötél vagy lánc (amely elég erős ahhoz, hogy elbírja a TV súlyát). Győződjön meg arról, hogy nincs felesleges lazaság a kötélben vagy a láncban.

Az M6 gépi csavar hossza a kötél vagy a lánc átmérőjétől függően változik. Kérjük, nézze meg az alábbi ábrát.

Rögzítse a TV-t a falhoz csavarokkal, fali horgonnyal és lánccal (vagy kötéllel).

Kérjük, nézze meg az alábbi ábrát az M6 szemes csavar hosszához.

MEGJEGYZÉS:

A TV-t a TV modelljétől függően a TV hátuljához rögzített csavarokkal szállítjuk. (Ezek a csavarok a falra szereléshez vannak rögzítve a csavarlyukakba.) A TV falhoz rögzítése előtt feltétlenül távolítsa el a felső két csavart.
A TV állványhoz rögzítése anélkül, hogy a TV-t és az állványt a falhoz rögzítené, minimális védelmet nyújt a TV felborulása ellen. A további védelem érdekében feltétlenül kövesse a három javasolt intézkedést.

A BRAVIA® 4K TV Élmény

Köszönjük, hogy a Sony-t választotta! Az új BRAVIA® TV megnyitja az ajtót a "4K TV Élmény" felé. Ez a dokumentum segít a legtöbbet kihozni a TV-ből. Kérjük, szánjon egy percet a TV regisztrálására:
U.S.A.: http://productregistration.sony.com
Canada: http://www.sony.ca/registration

Négy lépés a 4K TV Élményhez
Beállítás, Forrás, Hang és Telepítés.

Beállítás
Most, hogy a legjobb választást hozta meg a LED háttérvilágítású LCD TV technológiában, feltétlenül távolítsa el az összes tartozékot a csomagolásból a TV beállítása előtt.
Forrás
A BRAVIA TV lenyűgöző részleteinek megtapasztalásához HD programozáshoz kell hozzáférnie.

Frissítse a jel- vagy tartalomforrást nagyfelbontásúra (4K) a HD szolgáltatójával való kapcsolatfelvétellel.
Keltse életre a Sony 4K Ultra HD TV lenyűgöző felbontását a Sony 4K Ultra HD Blu-ray lejátszóval. (Az elérhetőség régiótól függ)
Fogadjon földfelszíni HD adásokat egy HD minőségű antennával, amely közvetlenül a TV hátuljához van csatlakoztatva. Látogasson el a http://www.antennaweb.org weboldalra az antenna kiválasztásával és beállításával kapcsolatos további információkért.
Fedezze fel a szórakozás gazdagságát, amely most elérhető a szuper nagy felbontású Blu-ray Disc™ lejátszón és más Sony HD berendezéseken.

Hang
Tegye teljessé a nagyfelbontású élményt egy BRAVIA Sync™ térhangzású rendszerrel vagy A/V vevővel a Sony-tól.
Telepítés
Telepítse a TV-t, és csatlakoztassa a forrásokat. A HD élmény legmagasabb minőségének biztosítása érdekében használjon Premium High Speed HDMI (High-Definition Multimedia Interface) kábeleket.

Ha többet szeretne megtudni a 4K TV-ről, látogasson el a következő weboldalra:
U.S.A.: http://www.sony.com/HDTV
Canada: http://www.sony.ca/hdtv

Ez a TV minden videobemeneti jelet 3840 képpont × 2160 sor felbontásban jelenít meg.

MEGJEGYZÉS:

A támogatott formátumok részleteit lásd a kézikönyv "Műszaki adatok" című részében.
A támogatott PC formátumokért nézze meg a Súgót.

Távirányító és TV

A távirányító alakja, elhelyezkedése, elérhetősége és a távirányító gombjainak funkciói a régiótól/országtól/TV modelltől függően változhatnak.

(The Google Assistant) / (Mikrofon): Használja a Google Assistantet vagy a hangalapú keresést:
: Képernyőn megjelenő menü navigáció és kiválasztás.
TV: Váltás TV csatornára vagy bemenetre.
(TV készenlét)
Szám gombok
(pont)
APPS (alkalmazások): A telepített alkalmazások listájának megjelenítése.
Google Play / NETFLIX* 1 / Színes gombok
GUIDE (útmutató)/ : A TV vagy a kábel/műholdas 1 doboz digitális programkalauzának megjelenítése*1.
DVR: A DVR*1*3 felvételi listájának megjelenítése.
INPUT (bemenet): A bemeneti forrás megjelenítése és kiválasztása, stb.
(Action menu (művelet menü)): A Művelet menü megjelenítése.
BACK (vissza)
HOME (főoldal)
VOL +/- (Volume) (hangerő)
JUMP (ugrás)
MUTE (némítás)
CH +/- (Channel) (csatorna)
AUDIO* 4 : A többnyelvű forrás vagy a kettős hang kiválasztása
(a program forrásától függően).
SUBTITLE/CC (felirat/CC)
HELP (segítség): Az Ügyfélszolgálat menü megjelenítése.

REC (felvétel): A jelenleg megtekintett 1 program rögzítése a DVR-re* * 3.
DISPLAY (kijelző): Információk megjelenítése.

Útmutató az IR távirányítóhoz

Irányítsa a távirányítót közvetlenül a TV-n található IR érzékelőre.
Győződjön meg arról, hogy nincsenek tárgyak, amelyek akadályozzák az utat a távirányító és a TV-n lévő IR érzékelő között.
A fénycsövek zavarhatják a távirányítót; próbálja meg kikapcsolni a fénycsöveket.
Ha problémái vannak a távirányítóval, helyezze vissza vagy cserélje ki az elemeket, és győződjön meg arról, hogy megfelelően vannak behelyezve.

KD-75X75CH / 65X75CH

KD-55X75CH

(Power (bekapcsoló gomb)) /+/-
Távirányító érzékelő / LED
*1 Csak korlátozott régióban/országban/TV modellben/nyelven érhető el.
*2 A Google Assistant vagy a hangalapú keresés internetkapcsolatot igényel.
*3 [Kábel/műholdas doboz beállítása] beállítás szükséges.
*4 A kisegítő lehetőségekhez tartozó parancsikon az AUDIO hosszan tartó megnyomásával érhető el.

A TV felszerelése a falra

Ennek a TV-nek a használati útmutatója csak azokat a lépéseket tartalmazza, amelyekkel előkészítheti a TV-t a falra szereléshez, mielőtt a falra szerelné. A TV egy megfelelő fali konzollal (nem tartozék) rögzíthető a falra. Ha az asztali állvány a TV-hez van rögzítve, előfordulhat, hogy le kell választani az asztali állványt; lásd az "Az asztali állvány leválasztása Ennek a TV-nek a használati útmutatója csak azokat a lépéseket tartalmazza, amelyekkel előkészítheti a TV-t a falra szereléshez, mielőtt a falra szerelné. A TV egy megfelelő fali konzollal (nem tartozék) rögzíthető a falra. Ha az asztali állvány a TV-hez van rögzítve, előfordulhat, hogy le kell választani az asztali állványt; lásd az "Az asztali állvány leválasztása a TV-ről" című részt.
Készítse elő a TV-t a fali konzolhoz, mielőtt a kábeleket csatlakoztatná.

A termék védelme és biztonsági okokból a Sony nyomatékosan javasolja, hogy a TV falra szerelését képzett szakemberek végezzék el. Ne kísérelje meg saját maga felszerelni.

Kövesse a fali konzolhoz mellékelt használati útmutatót a modelljéhez. E TV felszereléséhez megfelelő szakértelem szükséges, különösen a fal szilárdságának meghatározásához, hogy az ellenálljon a TV súlyának.
A fali konzolhoz szükséges csavarokat nem szállítjuk.

A fali konzol csavarjainak hossza a fali konzol vastagságától függően változik. Kérjük, tekintse meg az alábbi ábrát.

A falra szerelhető furatmintázatot az alábbi táblázatban találja.

Modell neve	Falra szerelhető furatmintázat
Modell neve
KD-75X75CH KD-65X75CH	300 × 300 mm
KD-55X75CH	200 × 200 mm

Ügyeljen arra, hogy a fel nem használt csavarokat és az asztali állványt biztonságos helyen tárolja, amíg készen nem áll az asztali állvány rögzítésére. Tartsa a csavarokat távol a kisgyermekektől.

MEGJEGYZÉS:

További biztonsági információkért olvassa el a mellékelt biztonsági füzetet.

KD-75X75CH / 65X75CH
Távolítsa el a csavarokat a TV hátuljáról.

Rögzítse a fali konzolt (nem tartozék) a csavarokkal (nem tartozék).

KD-75X75CH / 65X75CH

KD-55X75CH

MEGJEGYZÉS:

Elektromos csavarhúzó használata esetén állítsa a nyomatékot körülbelül 1,5 N·m {15 kgf·cm} értékre.

Az asztali állvány leválasztása a TV-ről

KD-75X75CH / 65X75CH

Egyszerre távolítsa el az asztali állvány egyik oldalát. Tartsa erősen az asztali állványt mindkét kezével, miközben a másik személy felemeli a TV-t.
Ismételje meg az előző lépést, és távolítsa el az asztali állvány másik oldalát.

MEGJEGYZÉS:

Az asztali állvány leválasztásához három vagy több ember szükséges.
Ügyeljen arra, hogy ne fejtsen ki túlzott erőt az asztali állvány TV-ről való leválasztásakor, mert ez a TV-készülék leesését okozhatja, ami személyi sérülést vagy a TV fizikai károsodását okozhatja.
Legyen óvatos az asztali állvány kezelésekor, hogy elkerülje a TV károsodását.
Legyen óvatos a TV felemelésekor, mivel az asztali állvány leválasztásakor az asztali állvány felborulhat és személyi sérülést okozhat.
Legyen óvatos, amikor eltávolítja az asztali állványt a TV-ről, hogy megakadályozza annak felborulását és a TV-t tartó felület károsodását.
Ne távolítsa el az asztali állványt más okból, csak a megfelelő tartozékok TV-re történő felszerelése céljából.
Győződjön meg arról, hogy a TV függőleges helyzetben van, mielőtt bekapcsolná. Az egyenetlen képi megjelenítés elkerülése érdekében ne kapcsolja be a TV-t úgy, hogy az LCD panel lefelé nézzen.

KD-55X75CH

MEGJEGYZÉS:

Ne távolítsa el az asztali állványt más okból, csak a megfelelő tartozékok TV-re történő felszerelése céljából.
Győződjön meg arról, hogy a TV függőleges helyzetben van, mielőtt bekapcsolná. Az egyenetlen képi megjelenítés elkerülése érdekében ne kapcsolja be a TV-t úgy, hogy az LCD panel lefelé nézzen.
Az asztali állvány újbóli rögzítésekor ügyeljen arra, hogy a csavarokat (a korábban eltávolítottakat) a TV hátulján lévő eredeti furatokba rögzítse.

Hibaelhárítás

Általános hibaelhárítás olyan problémák esetén, mint például: fekete képernyő, nincs hang, befagyott kép, a TV nem reagál, vagy a hálózat megszakadt, tegye a következőket.

Indítsa újra a TV-t a távirányítón lévő bekapcsológomb megnyomásával, amíg egy menü meg nem jelenik. Válassza az Újraindítás lehetőséget a TV újraindításához. Ha a TV nem áll helyre, próbálja meg kihúzni a váltóáramú tápkábelt. Ezután nyomja meg a TV-n lévő bekapcsológombot, és engedje el. Várjon két percet, majd dugja be a váltóáramú tápkábelt.
Tekintse meg a Súgót az Ügyfélszolgálatban a távirányítón található HELP (segítség) gomb megnyomásával.
Csatlakoztassa a TV-t az internethez, és hajtson végre egy szoftverfrissítést. A Sony azt javasolja, hogy tartsa naprakészen a TV szoftverét. A szoftverfrissítések új funkciókat és teljesítményjavításokat biztosítanak.
Látogassa meg a Sony támogatási webhelyét (az információk a kézikönyv végén találhatók).
Hajtsa végre a gyári adatok visszaállítását.

Amikor bedugja a TV-t, előfordulhat, hogy a TV egy ideig nem tud bekapcsolni, még akkor sem, ha megnyomja a távirányítón vagy a TV-n lévő bekapcsológombot.

Időbe telik a rendszer inicializálása. Várjon körülbelül egy percet, majd működtesse újra.

A TV gyári beállításainak visszaállítása

A visszaállítás törli az összes testreszabott beállítást, beleértve a szülői felügyelet beállításait is.

A TV-t visszaállíthatja a gyári beállításokra a [Visszaállítás] kiválasztásával. A [Visszaállítás] kiválasztásának módját lásd a Súgóban.
A gyári adatok visszaállításának kényszerítéséhez húzza ki a váltóáramú tápkábelt. Tartsa lenyomva a és a – gombot a TV-n, majd dugja be a váltóáramú tápkábelt. Engedje el mindkét gombot, amikor a LED villog.
Biztonsági okokból feltétlenül távolítson el minden személyes és fiókinformációt, mielőtt kidobná, eladná vagy átadná TV-jét valaki másnak: szüntesse meg a hálózati szolgáltatások összekapcsolását/regisztrációját, jelentkezzen ki és deaktiválja az összes hálózati szolgáltatást, valamint állítsa vissza a TV-t a gyári beállításokra.

A távirányító nem működik.

Cserélje ki az elemeket.

A szülői felügyelet jelszava elfelejtődött.

Adja meg a 4357-et PIN-kódként, és adja meg az új PIN-kódot.

Műszaki adatok

Rendszer
Televíziós rendszer
NTSC: Amerikai TV szabvány
ATSC (8VSB Terrestrial): ATSC kompatibilis 8VSB
QAM kábelen: ANSI/SCTE 07 2000 (Nem tartalmazza a CableCARD funkcionalitást)

Csatorna lefedettség
Analóg földfelszíni: 2 – 69 / Digitális földfelszíni: 2 – 69
Analóg kábel: 1 – 135 / Digitális kábel: 1 – 135
Panel rendszer: LCD (Liquid Crystal Display) (Folyadékkristályos kijelző)
Panel, LED háttérvilágítás
Hangszóró kimenet: 10 W + 10 W
Vezeték nélküli technológia
Protokoll IEEE 802.11a/b/g/n/ac
Bluetooth® 4.2 verzió

Bemeneti/kimeneti csatlakozók
CABLE/ANTENNA (KÁBEL/ANTENNA)
75 ohmos külső csatlakozó RF bemenetekhez
/ AV IN
Videó/Audió bemenet (phono jack)
HDMI IN 1/2/3 (támogatja a 4K felbontást, HDCP 2.3-kompatibilis)
Videó: 1 4096 × 2160p (60 Hz)*, 4096 × 2160p 1 (24 Hz), 3840 × 2160p (60 Hz)*, 3840 × 2160p (24, 30 Hz), 1080p (30, 60 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i, PC Formats* 2
Audió: Kétcsatornás lineáris
PCM: 32/44.1/48 kHz 16/20/24 bit, Dolby Audio, DTS HD
ARC (Audio Return Channel) (Audió visszatérő csatorna) (csak a HDMI IN 3)* 3
Kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Audio, DTS
DIGITAL AUDIO OUT (OPTICAL) (DIGITÁLIS AUDIÓ KIMENET (OPTIKAI))
Digitális optikai csatlakozó (Kétcsatornás lineáris
PCM: 48 kHz 16 bit, Dolby Audio, DTS)
(Sztereó mini jack)
Headphone (Fejhallgató)
1, 2
Az USB port 1 és 2 támogatja a High Speed USB-t (USB 2.0)
LAN
10BASE-T/100BASE-TX csatlakozó (A hálózat működési környezetétől függően a kapcsolat sebessége eltérhet. A kommunikációs sebesség és minőség nem garantált.) A támogatott fájlokkal és formátumokkal kapcsolatban lásd a Súgót a Home Networkben.

Tápellátás és egyéb
Tápellátási követelmények 110 V – 240 V AC, 50/60 Hz (U.S.A./ Kanada 120 V AC, 60 Hz)
Energiafogyasztás
Használat közben
KD-75X75CH: 276 W
KD-65X75CH: 241 W
KD-55X75CH: 174 W
Készenléti állapotban
Kevesebb, mint 0,5 W 120 V AC feszültséggel és kevesebb, mint 0,5 W 240 V AC feszültséggel
Képernyőméret (átlósan mérve) (kb.)
KD-75X75CH: 189,3 cm / 74,5 hüvelyk (75" osztály)
KD-65X75CH: 163,9 cm / 64,5 hüvelyk (65" osztály)
KD-55X75CH: 138,8 cm / 54,6 hüvelyk (55" osztály)
Kijelző felbontása
3840 pont (vízszintes) × 2160 sor (függőleges)
Kimeneti érték
USB 1/2 5 V , 500 mA MAX

Méretek (kb.) (sz × ma × mé) (mm) / (hüvelyk)
állvánnyal (állvány nélkül)
KD-75X75CH: 1,686 × 1,038 × 414 / 66 / 2 × 40 7 × 16 3 1 1 / 8 1 / 8 (1,686 × 970 × 80 / 66 / 2 × 38 / 4 × 3 / 4 )
KD-65X75CH: 1,463 × 904 × 340 / 57 5 / 8 × 5 1 35 / 8 × 13 / (1,463 × 845 × 80 / 57 5 2 / 1 8 × 33 3 / 8 × 3 / 4 )
KD-55X75CH: 1,241 × 781 × 340 / 48 7 / 8 × 3 1 30 / 4 × 13 / (1,241 × 721 × 79 / 48 7 2 / 1 8 × 1 28 / 2 × 3 / 8 ) fali rögzítő furatminta
KD-75X75CH / 65X75CH: 300 × 300 mm
KD-55X75CH: 200 × 200 mm fali rögzítő csavar mérete (mm) M6 (hossz: lásd a "A TV felszerelése a falra" című részt.)

Tömeg (kb.) (kg) / (lb.)
állvánnyal (állvány nélkül)
KD-75X75CH: 31,7 / 69,9 (30,7 / 67,7)
KD-65X75CH: 21 / 46,3 (20,1 / 44,3)
KD-55X75CH: 15,9 / 35,1 (15 / 33,1)

Egyéb
Üzemi hőmérséklet: 0 ºC – 40 ºC / 32 ºF – 104 ºF
*1 Az 18 Gbps támogatásához állítsa a [HDMI signal format] (HDMI jelformátum) beállítást [Enhanced format] (Továbbfejlesztett formátum) értékre.
*2 A részletekért lásd az online Súgót.
*3 Csatlakoztassa audiorendszerét a HDMI IN 3-hoz, hogy a TV hangját az audiorendszerére irányítsa.
*4 A megadott készenléti energiafogyasztás akkor érhető el, amikor a TV befejezte a szükséges belső folyamatokat.
*5 A készenléti energiafogyasztás megnő, ha a TV csatlakozik a hálózathoz.

MEGJEGYZÉS:

A design és a műszaki adatok előzetes értesítés nélkül változhatnak.
A szolgáltatásokra és alkalmazásokra előfizetés lehet szükséges, és a Google Assistant használatakor további feltételek és/vagy díjak merülhetnek fel.

Licencinformációk

A HDMI, a HDMI High-Definition Multimedia Interface és a HDMI Logo kifejezések a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei.
A Dolby Laboratories licence alapján gyártva. A Dolby, a Dolby Audio és a dupla-D szimbólum a Dolby Laboratories védjegyei.
A Google, a Google Play, a Chromecast, a YouTube, az Android TV és más kapcsolódó védjegyek és logók a Google LLC védjegyei.
A DTS szabadalmakért lásd: http:// patents.dts.com. A DTS, Inc. licence alapján gyártva. A DTS, a Szimbólum, a DTS és a Szimbólum együtt, a DTS-HD és a DTS-HD logó a DTS, Inc. bejegyzett védjegyei vagy védjegyei az Egyesült Államokban és/vagy más országokban. © DTS, Inc. Minden jog fenntartva.
A Netflix a Netflix, Inc. bejegyzett védjegye.
Minden más védjegy a megfelelő tulajdonosok tulajdona.
