Manual Seri Grundfos CR / CRI / CRN / CRT

Informasi Umum

Baca dokumen ini sebelum Anda memasang produk. Pemasangan dan pengoperasian harus mematuhi peraturan setempat dan kode praktik yang baik yang berlaku.

Pernyataan bahaya

Simbol dan pernyataan bahaya di bawah ini mungkin muncul dalam petunjuk pemasangan dan pengoperasian, petunjuk keselamatan, dan petunjuk servis Grundfos.

Menunjukkan situasi berbahaya yang, jika tidak dihindari, akan mengakibatkan kematian atau cedera diri yang serius.

Menunjukkan situasi berbahaya yang, jika tidak dihindari, dapat mengakibatkan kematian atau cedera diri yang serius.

Menunjukkan situasi berbahaya yang, jika tidak dihindari, dapat mengakibatkan cedera diri ringan atau sedang. Pernyataan bahaya disusun dengan cara berikut:
KATA SINYAL
Deskripsi bahaya
Konsekuensi dari mengabaikan peringatan

• Tindakan untuk menghindari bahaya.

Catatan

Simbol dan catatan di bawah ini mungkin muncul dalam petunjuk pemasangan dan pengoperasian, petunjuk keselamatan, dan petunjuk servis Grundfos.

	Perhatikan petunjuk ini untuk produk tahan ledakan.
	Lingkaran biru atau abu-abu dengan simbol grafis putih menunjukkan bahwa suatu tindakan harus diambil.
	Lingkaran merah atau abu-abu dengan garis diagonal, mungkin dengan simbol grafis hitam, menunjukkan bahwa suatu tindakan tidak boleh diambil atau harus dihentikan.
	Jika petunjuk ini tidak diperhatikan, dapat mengakibatkan kerusakan atau kerusakan pada peralatan.
	Kiat dan saran yang mempermudah pekerjaan.

Informasi keselamatan untuk motor

Baca informasi keselamatan khusus untuk motor dalam petunjuk untuk motor yang disertakan bersama pompa.

Pendahuluan produk

Rangkaian CR didasarkan pada pompa sentrifugal bertingkat inline yang pertama kali dipelopori oleh Grundfos. CR tersedia dalam empat bahan dasar dan lebih dari satu juta konfigurasi. CR cocok untuk memompa air dan cairan seperti air di industri, pabrik petrokimia, pabrik pengolahan air, bangunan komersial, dan banyak aplikasi lainnya. Beberapa karakteristik luar biasa dari CR adalah:

• efisiensi superior
• keandalan
• perawatan mudah
• ukuran ringkas dan jejak kecil
• pengoperasian yang senyap.

Menerima produk

Mengangkut produk

Benda jatuh
Kematian atau cedera diri yang serius

• Jaga agar produk tetap dalam posisi stabil dan tetap selama pengangkutan.
• Kenakan alat pelindung diri.

Menerima produk

Benda jatuh
Kematian atau cedera diri yang serius

• Jaga agar produk tetap dalam posisi stabil dan tetap selama pembongkaran.
• Kenakan alat pelindung diri.

Mengangkat produk

Benda jatuh
Kematian atau cedera diri yang serius

• Jangan gunakan baut mata motor untuk mengangkat seluruh produk jika pompa dilengkapi dengan motor merek lain selain Grundfos ML dan MLE.
• Ikuti petunjuk pengangkatan.
• Gunakan peralatan pengangkat yang disetujui untuk berat produk.
• Orang harus menjaga jarak aman ke produk selama operasi pengangkatan.
• Kenakan alat pelindung diri.

Perhatikan bahwa biasanya pusat gravitasi pompa dekat dengan motor.
Angkat rakitan pompa dengan tali pengangkat yang melewati dudukan motor. Pastikan bahwa beban tidak diterapkan pada poros pompa.

Pengangkatan pompa CR yang benar

Memeriksa produk

Sebelum Anda memasang produk, lakukan hal berikut:

• Periksa apakah produk sesuai pesanan.
• Periksa apakah ada bagian yang terlihat rusak selama pengiriman.
• Pastikan bahwa pompa tidak terjatuh atau salah penanganan.

Jika ada bagian yang rusak atau hilang, hubungi perusahaan penjualan Grundfos setempat.
Kemasan tempat pompa Anda tiba dirancang khusus untuk pompa Anda untuk mencegah kerusakan selama pengiriman. Sebagai tindakan pencegahan, biarkan pompa dalam kemasan sampai Anda siap untuk memasangnya.

Memasang produk

Pastikan Anda memiliki pompa yang tepat

Periksa pelat nama pompa untuk memastikan bahwa itu adalah yang Anda pesan.

• CR: Pompa sentrifugal; semua bagian yang bersentuhan dengan cairan yang dipompa terbuat dari besi cor standar dan baja tahan karat AISI 304.
• CRI: Pompa sentrifugal; semua bagian yang bersentuhan dengan cairan yang dipompa terbuat dari baja tahan karat AISI 304.
• CRN: Pompa sentrifugal; semua bagian yang bersentuhan dengan cairan yang dipompa terbuat dari baja tahan karat AISI 316.
• CRT: Pompa sentrifugal; semua bagian yang bersentuhan dengan cairan yang dipompa terbuat dari titanium.
• CRE: Pompa sentrifugal dengan motor penggerak frekuensi variabel Grundfos MLE.

Ujung pompa tanpa motor

Jika pengiriman terdiri dari unit lengkap (motor yang terpasang pada ujung pompa), posisi kopling yang menghubungkan poros pompa ke poros motor diatur ke spesifikasi pabrik. Tidak diperlukan penyesuaian.
Jika pengiriman adalah ujung pompa tanpa motor, ikuti prosedur penyesuaian di bagian tentang mengganti motor.

Pompa tanpa motor (CR, CRI, CRN 1s, 1, 3, 5, 10, 15, dan 20 saja)
Jika Anda membeli ujung pompa tanpa motor, segel poros telah diatur dari pabrik. Jangan melonggarkan tiga sekrup penyetel pada segel poros saat memasang motor.

Pompa tanpa motor (CR, CRN 32, 45 dan 64 saja)
Jika Anda membeli ujung pompa tanpa motor, Anda harus memasang segel poros. Segel poros dilindungi dalam kotak sendiri di dalam peti kemasan pompa. Untuk melindungi poros dan bantalan selama pengiriman, pelindung transportasi digunakan. Lepaskan pelindung transportasi sebelum memasang segel poros. Baca petunjuk pemasangan segel yang disertakan dalam kemasan pompa.

Informasi terkait
Mengganti motor

Bantalan motor ujung penggerak

Pastikan untuk menggunakan jenis bantalan motor ujung penggerak (DE) yang benar untuk pompa poros kosong. Periksa rentang pompa dan versi pompa spesifik yang tertera pada pelat nama dan pilih bantalan DE yang sesuai.

Bantalan DE, rentang pompa CR 1-64

Versi pompa1)	Bantalan bola alur dalam (62/63xx)	Bantalan kontak sudut (73xx)
A Pompa standar	1/3 - 10 HP	15 - 60 HP
T Pompa dengan perangkat penanganan dorong (THD) 2)	-	-
Z Pompa dengan flensa bantalan2)	1/3 - 60 HP	Tidak diizinkan

1. Lihat kode untuk versi pompa di bagian tentang kunci tipe.
2. Varian produk pabrik (FPV).

Informasi terkait
Kunci tipe
Kunci kode

Identifikasi

Pelat nama

Contoh pelat nama

1. Versi
2. Nomor produk
3. Nomor seri
4. Model
5. Penunjukan tipe
6. Frekuensi
7. Kecepatan terukur
8. Berat tidak termasuk motor
9. Daya keluaran terukur motor
10. Laju aliran terukur
11. Arah rotasi
    CCW: Berlawanan arah jarum jam
    CW: Searah jarum jam
12. Head pada laju aliran terukur / Head maksimum
13. Efisiensi hidraulik pada laju aliran terukur
14. Tekanan sistem maksimum / Suhu cairan maksimum. Perhatikan bahwa bidang ini mungkin memiliki dua set data.
15. Indeks Energi Pompa, beban konstan
16. Indeks Energi Pompa, beban variabel
17. Diameter impeler
18. Referensi eksternal (Nomor Produsen Peralatan Lain)
19. Kode produksi
20. Negara asal
21. Tanda persetujuan

Kunci tipe

Contoh
CRE 32-4-2 A-G-A-E-HQQE-N-C-B

Kode	Penjelasan
CR	Rentang tipe: CR, CRI, CRN, CRT
E	Pompa dengan konverter frekuensi terintegrasi
32	Laju aliran [gpm (m3/h)]
4	Jumlah impeler
2	Jumlah impeler berdiameter reduksi
A	Kode untuk versi pompa
G	Kode untuk sambungan pipa
A	Kode untuk bahan
E	Kode untuk bagian karet
	Kode untuk segel poros:
H	Penunjukan tipe segel poros
Q	Bahan permukaan segel (permukaan segel berputar)
Q	Bahan permukaan segel (permukaan segel stasioner)
E	Bahan segel sekunder (bagian karet)
N	Kode untuk motor: P2 [HP (kW)]
C	Kode untuk motor: fase dan tegangan [V]
B	Kode untuk motor: varian kecepatan [rpm]

Kunci kode

Kode untuk motor

Kode	Deskripsi
P2 [HP (kW)]
C	0,33 (0,25)
D	0,5 (0,37)
E	0,75 (0,55)
F	1 (0,75)
G	1,5 (1,1)
H	2 (1,5)
I	3 (2,2)
K	5 (4)
L	7,5 (5,5)
M	10 (7,5)
N	15 (11)
O	20 (15)
P	25 (18,5)
Q	30 (22)
R	40 (30)
S	50 (37)
T	60 (45)
U	75 (55)
V	100 (75)
W	120 (90)
1	150 (110)
2	175 (132)
3	215 (160)
4	270 (200)
5	335 (250)
Fase dan tegangan (V)
A	1 × 200-240 V
B	3 × 200-240 V
C	3 × 440-480 V
D	3 × 380-500 V
X	Tidak ditentukan
Varian kecepatan (rpm)
A	1450-2000
Kode	Deskripsi
B	2900-4000
C	4000-5900
2	2 kutub
4	4 kutub

Aplikasi

Bandingkan data pelat nama pompa atau kurva kinerjanya dengan aplikasi tempat Anda berencana memasangnya. Pastikan aplikasi sesuai dengan batasan berikut.

Tipe	Aplikasi/cairan
CR	Air panas dan dingin, umpan boiler, pengembalian kondensat, glikol, dan cairan panas matahari.
CRI/CRN	Air deionisasi, demineralisasi, dan destilasi. Air payau dan cairan lain yang tidak sesuai untuk kontak dengan paduan besi atau tembaga. (Konsultasikan dengan produsen untuk kompatibilitas cairan tertentu.)
CRN-SF	Pencucian bertekanan tinggi, reverse osmosis, atau aplikasi bertekanan tinggi lainnya.
CRT	Air garam, cairan berbasis klorida, dan cairan yang disetujui untuk titanium.

Kondisi pengoperasian

Suhu dan ketinggian lingkungan

Jika suhu lingkungan melebihi batas suhu maksimum pompa atau pompa dipasang pada ketinggian yang melebihi nilai ketinggian pada bagan di bawah ini, motor tidak boleh dimuat penuh karena risiko panas berlebih.
Panas berlebih dapat terjadi akibat suhu lingkungan yang berlebihan atau kepadatan yang rendah dan akibatnya efek pendinginan udara yang rendah di dataran tinggi. Dalam kasus seperti itu, mungkin perlu menggunakan motor dengan output terukur yang lebih tinggi (P2).

Hubungan antara output motor (P2) dan suhu/ketinggian lingkungan

Legenda

Pos.	Deskripsi
1	Motor efisiensi standar NEMA
2	Motor efisiensi premium NEMA

Contoh: Dari gambar di atas, tampak bahwa P2 harus dikurangi menjadi 88% ketika pompa dengan motor ML efisiensi premium NEMA dipasang 15.584 kaki di atas permukaan laut. Pada suhu lingkungan 167°F, P2 motor efisiensi standar harus dikurangi menjadi 74% dari output terukur.
Dalam kasus di mana suhu maksimum dan ketinggian maksimum terlampaui, faktor penurunan nilai harus dikalikan. Contoh: 0,89 × 0,89 = 0,79.

Suhu cairan

Pompa	Suhu cairan
CR, CRI, CRN 1s, 3, 5, 10, 15, dan 20	-4 hingga +248°F (-20 hingga +120°C)
CR, CRN 32, 45 dan 643)	-22 hingga +248°F (-30 hingga +120°C)
CRT 2, 4, 8, 16	-4 hingga +248°F (-20 hingga +120°C)
CRN-SF	-4 hingga +221°F (-15 hingga +105°C)
Pompa dengan Cool-Top™	hingga 356°F (180°C)

3. Kami merekomendasikan segel poros xUBE untuk suhu di atas 200°F. Pompa dengan segel poros hibrida KUHE hanya dapat beroperasi hingga 200°F (90°C).
   Pompa dengan segel poros xUUE dapat dioperasikan hingga -40°F (-40°C).
   ("x" adalah jenis segel).

Semua motor dirancang untuk tugas berkelanjutan dalam kondisi udara ambien 104°F (40°C). Untuk kondisi suhu lingkungan yang lebih tinggi, konsultasikan dengan Grundfos.
Suhu air maksimum untuk aplikasi air minum NSF 61 dibatasi hingga 73°F (23°C).

Tekanan masuk minimum

Semua CR, CRI, CRN	NPSHR + 2 kaki
CRN-SF	29 psi (2 bar)

Tekanan masuk maksimum

4. Saat pompa mati atau selama penyalaan.
5. Selama pengoperasian.

Tekanan pengoperasian maksimum

250°F (121°C)
194°F (90°C) untuk CRN-SF

Konsultasikan dengan Grundfos jika ada kondisi pengoperasian lain.

Pemasangan mekanis

Kontaminasi saat memompa air minum
Kematian atau cedera pribadi yang serius

• Sebelum pompa digunakan untuk memasok air minum, bilas pompa secara menyeluruh dengan air bersih.
• Jangan gunakan pompa untuk air minum jika bagian internal telah bersentuhan dengan partikel atau zat yang tidak sesuai untuk air yang ditujukan untuk konsumsi manusia.

Pompa harus dipasang sesuai dengan peraturan dan standar air nasional.

Mengangkat produk

Benda jatuh
Kematian atau cedera pribadi yang serius

• Ikuti petunjuk pengangkatan.
• Gunakan peralatan pengangkat yang disetujui untuk berat produk.
• Orang harus menjaga jarak aman ke produk selama operasi pengangkatan.
• Kenakan alat pelindung diri.

Untuk petunjuk pengangkatan, lihat bagian tentang petunjuk pengangkatan.

Informasi terkait
Mengangkat produk

Lokasi pompa

Tempatkan pompa di area yang kering, berventilasi baik, bebas embun beku yang tidak mengalami variasi suhu ekstrem.
Pastikan pompa dipasang setidaknya 6 inci (150 mm) dari penghalang atau permukaan panas apa pun.
Motor memerlukan suplai udara yang memadai untuk mencegah panas berlebih dan ruang vertikal yang memadai untuk melepas motor untuk diperbaiki.
Dalam sistem terbuka yang memerlukan pengangkatan hisap, tempatkan pompa sedekat mungkin dengan sumber cairan untuk mengurangi kehilangan gesekan pada pipa.

Pemasangan di luar ruangan

Grundfos merekomendasikan agar pompa yang dipasang di luar ruangan memiliki penutup hujan untuk motor. Lepaskan, setidaknya, salah satu sumbat pembuangan motor. Kegagalan melepas sumbat pembuangan motor akan menyebabkan kondensasi di motor dan menyebabkan kerusakan atau kegagalan motor. Grundfos merekomendasikan agar Anda berkonsultasi dengan petunjuk pemasangan dan pengoperasian pabrikan motor.

Fondasi

Gunakan beton atau bahan fondasi serupa untuk menyediakan dasar pemasangan yang aman dan stabil untuk pompa.
Lihat tabel di bawah ini untuk dimensi garis tengah lubang baut untuk berbagai jenis pompa.
Kencangkan pompa ke fondasi menggunakan keempat baut dan ganjal dasar pompa untuk memastikan pompa vertikal dan keempat bantalan di dasar tertopang dengan benar (permukaan yang tidak rata dapat menyebabkan kerusakan dasar pompa saat baut pemasangan dikencangkan).

Posisi pompa

Pompa dapat dipasang secara vertikal atau horizontal. Lihat gambar di atas.
Pastikan pasokan udara dingin yang memadai mencapai kipas pendingin motor. Motor tidak boleh jatuh di bawah bidang horizontal.
Panah pada dasar pompa menunjukkan arah aliran cairan melalui pompa.
Untuk meminimalkan kemungkinan kebisingan dari pompa, disarankan untuk memasang sambungan ekspansi di kedua sisi pompa dan dudukan anti-getaran antara fondasi dan pompa.
Pastikan sumbat ventilasi terletak di posisi paling atas.
Pasang katup isolasi di kedua sisi pompa untuk menghindari pengurasan sistem jika pompa perlu dibersihkan, diperbaiki, atau diganti.

Dimensi dasar dan garis tengah lubang baut

Pemasangan pompa

Sistem bertekanan
Kematian atau cedera pribadi yang serius

• Pompa dikirim dengan port masuk dan keluar yang tertutup. Lepaskan penutup sebelum pipa disambungkan ke pompa.

Torsi pemasangan yang direkomendasikan

Jenis pompa	Torsi fondasi yang direkomendasikan [ft-lbs]	Torsi flensa yang direkomendasikan [ft-lbs]
CR, CRI, CRN 1s, 1, 3, 5 CRT 2, 4	30	37-44
CR, CRI, CRN 10, 15, 20 CRT 8, 16	37	44-52
CR, CRN 32, 45, 64	52	52-59

Pipa saluran masuk

Pipa saluran masuk harus berukuran memadai dan dipasang selurus dan sependek mungkin untuk menjaga kehilangan gesekan seminimal mungkin (minimal empat diameter pipa lurus sebelum flensa saluran masuk). Hindari menggunakan fitting, katup, atau item aksesori yang tidak perlu. Gunakan katup kupu-kupu di saluran masuk hanya jika perlu mengisolasi pompa karena kondisi saluran masuk yang banjir. Ini akan terjadi jika sumber air berada di atas pompa. Lihat dua gambar di bawah ini. Siram pipa sebelum pemasangan pompa untuk menghilangkan kotoran yang lepas.

Saluran masuk yang banjir

Pos.	Deskripsi
1	Katup kupu-kupu
2	Katup periksa
3	Sambungan ekspansi
4	Reservoir
5	Katup kupu-kupu
6	Saringan

Angkat saluran masuk

Pos.	Deskripsi
1	Katup kupu-kupu
2	Katup periksa
3	Peredam eksentrik
4	Pipa saluran masuk
5	Reservoir
6	Katup kaki

Pipa saluran masuk harus memiliki fitting untuk priming. Pompa CRN-SF tidak dapat digunakan untuk pengangkatan saluran masuk.

Ukuran pipa saluran masuk
Ukuran pipa saluran masuk yang direkomendasikan berikut ini adalah ukuran terkecil yang harus digunakan dengan jenis pompa CR tertentu.
Verifikasi ukuran pipa saluran masuk di setiap pemasangan untuk memastikan bahwa praktik pipa yang baik sedang diamati dan tidak ada kehilangan gesekan yang berlebihan.
Suhu tinggi mungkin memerlukan pipa berdiameter lebih besar untuk mengurangi gesekan dan meningkatkan NPHSA.

Jenis pompa	Ukuran pipa saluran masuk minimal6)
CR, CRI, CRN 1s, 1, 3 CRT 2	1"
CR, CRI, CRN 5 CRT 4	1 - 1/4"
CR, CRI, CRN 10, 15, 20 CRT 8, 16	2"
CR, CRN 32	2 - 1/2"
CR, CRN 45	3"
CR, CRN 64	4"

6. Diameter nominal sesuai dengan jadwal ANSI 40

Pipa keluar

Kami sarankan untuk memasang katup periksa dan katup isolasi di pipa keluar.
Pipa, katup, dan fitting harus setidaknya berdiameter sama dengan pipa keluar atau berukuran sesuai dengan praktik pipa yang baik untuk mengurangi kecepatan aliran yang berlebihan dan kehilangan gesekan pada pipa.
Peringkat tekanan pipa, katup, dan fitting harus sama dengan atau lebih besar dari tekanan sistem maksimum.
Sebelum memasang pompa, periksa tekanan pipa keluar hingga setidaknya tekanan maksimum yang mampu dihasilkan pompa atau seperti yang dipersyaratkan oleh kode atau peraturan setempat.
Sebisa mungkin, hindari fitting kehilangan tekanan tinggi, seperti siku atau tee cabang langsung di kedua sisi pompa. Pipa harus ditopang dengan baik untuk mengurangi tegangan termal dan mekanis pada pompa.
Menurut praktik pemasangan yang baik, bersihkan sistem secara menyeluruh dan siram semua bahan asing dan sedimen sebelum pemasangan pompa. Selain itu, jangan pernah memasang pompa di titik terendah sistem karena akumulasi alami kotoran dan sedimen. Jika ada sedimen atau partikel tersuspensi yang berlebihan, kami merekomendasikan penggunaan saringan atau filter. Grundfos merekomendasikan agar pengukur tekanan dipasang pada flensa masuk dan keluar atau di pipa untuk memantau kinerja pompa dan sistem.
Untuk menghindari masalah dengan palu air, jangan gunakan katup penutup cepat dalam aplikasi CRN-SF.

Bypass

Pasang bypass di pipa keluar jika ada risiko bahwa pompa dapat beroperasi terhadap katup tertutup di saluran keluar. Aliran melalui pompa diperlukan untuk memastikan bahwa pendinginan dan pelumasan pompa yang memadai tetap terjaga. Untuk laju aliran minimum, lihat bagian tentang tekanan saluran masuk minimum.
Siku harus berjarak setidaknya 12" dari lubang bypass untuk mencegah erosi.

Pengaturan bypass yang direkomendasikan

Pos.	Deskripsi
1	Saluran masuk
2	Saluran bypass
3	Lubang bypass
4	Saluran keluar

Pengaturan bypass opsional

Pos.	Deskripsi
1	Saluran masuk
2	Lubang bypass
3	Saluran bypass
4	Saluran keluar

Pengaturan bypass opsional untuk CR, CRN 32, 45 dan 64

Pos.	Deskripsi
1	Saluran masuk
2	Lubang bypass
3	Saluran bypass
4	Saluran keluar

Informasi terkait
Tekanan saluran masuk minimum

Gaya dan Torsi Flensa

Jika tidak semua beban mencapai nilai maksimum yang diizinkan yang tercantum dalam tabel di bawah, salah satu nilai ini dapat melebihi batas normal. Hubungi Grundfos untuk informasi lebih lanjut.

Arah-Y: Saluran masuk atau keluar
Arah-Z: Arah tumpukan ruang
Arah-X: 90° dari saluran masuk atau keluar

Batas gaya

Flensa		Pompa	CR - Rumah pompa besi tuang				CRI, CRN - Rumah pompa baja tahan karat
ANSI [inci]	DN [mm]	Tipe	Gaya, Arah-Y [lb]	Gaya, Arah-Z [lb]	Gaya, Arah-X [lb]	Gaya, Arah-Y [lb]		Gaya, Arah-Z [lb]	Gaya, Arah-X [lb]
1/ 1 1/4	25/32	1s-5	76	89	72	152		177	143
1 1/2	40	10	93	105	84	185		211	169
2	50	15, 20	127	131	114	253		261	228
2 1/2	65	32	156	177	143	312		354	287
3	80	45	211	173	190	421		346	379
4	100	64	282	228	253	565		455	506

Batas torsi

Flensa		Pompa	Besi tuang	CR pada rumah pompa		Baja tahan karat		CRI, CRN - Rumah pompa baja
ANSI [inci]	DN [mm]	Tipe	Gaya, Arah-Y [lb]	Gaya, Arah-Z [lb]	Gaya, Arah-X [lb]	Gaya, Arah-Y [lb]		Gaya, Arah-Z [lb]	Gaya, Arah-X [lb]
1/ 1 1/4	25/32	1s-5	221	129	92	443		258	184
1 1/2	40	10	295	203	148	590		406	295
2	50	15, 20	332	240	184	664		479	369
2 1/2	65	32	369	258	221	738		516	443
3	80	45	240	295	406	479		590	811
4	100	64	277	350	461	553		701	922

Laju aliran tugas kontinu minimum [gpm]

Tipe pompa	min. °F hingga 176°F (min. °C hingga 80°C)		210°F (99°C)	248°F (120°C)	356°F (180°C)
CR, CRI, CRN 1s	0.5		0.7	1.2	1.2
CR, CRI, CRN 1	0.9		1.3	2.3	2.3
CR, CRI, CRN 3	1.6		2.4	4.0	4.0
CR, CRI, CRN 5	3.0		4.5	7.5	7.5
CR, CRI, CRN 10	5.5		8.3	14	14
CR, CRI, CRN 15	9.5		14	24	24
CR, CRI, CRN 20	11		17	28	28
CR, CRN 32	14		21	35	35
CR, CRN 45	22		33	55	55
CR, CRN 64	34		51	85	85
CRT 2	1.3		2.0	3.3	N/A
CRT 4	3.0		4.5	7.5	N/A
CRT 8	4.0		6.0	10	N/A
CRT 16	8.0		12	20	N/A

Grundfos Cool-Top ® hanya tersedia dalam tipe pompa berikut:

Tipe pompa	CR 1s	CR 1	CR 3	CR 5	CR 10	CR 15	CR 20	CR 32	CR 45	CR 64
Standar (CR)								●	●	●
Versi I (CRI)	●	●	●	●	●	●	●
Versi N (CRN)	●	●	●	●	●	●	●	●	●	●

Katup periksa

Katup periksa mungkin diperlukan di sisi keluar pompa untuk mencegah tekanan saluran masuk pompa terlampaui.
Saat pompa tanpa katup periksa dihentikan karena tidak ada permintaan pada sistem (semua katup tertutup), tekanan sistem yang tinggi di sisi keluar pompa akan kembali ke saluran masuk pompa.
Ini sangat penting untuk aplikasi CRN-SF karena tekanan keluar yang sangat tinggi terlibat. Akibatnya, sebagian besar instalasi CRN-SF memerlukan katup periksa pada pipa saluran keluar.

Kenaikan suhu

Terkadang perlu untuk menghentikan aliran melalui pompa selama pengoperasian.
Ketika aliran dihentikan, daya ke pompa ditransfer ke cairan yang dipompa sebagai panas, menyebabkan kenaikan suhu pada cairan.
Akibatnya adalah risiko panas berlebih dan kerusakan konsekuen pada pompa. Risikonya tergantung pada suhu cairan yang dipompa dan berapa lama pompa beroperasi tanpa aliran. Lihat tabel kenaikan suhu berikut.

Jenis pompa	Waktu untuk kenaikan suhu 18°F (10°C)
	Detik	Menit
CR 1s, 1, 3	210	3.5
CR 5	240	4.0
CR 10	210	3.5
CR 15	150	2.5
CR 20	120	2.0
CR 32, 45, 64	-	-

Kondisi dan reservasi
Waktu yang tertera tunduk pada kondisi dan reservasi berikut:

• Tidak ada pertukaran panas dengan lingkungan.
• Cairan yang dipompa adalah air dengan kapasitas panas spesifik 1.0 Btu/lb. °F (4.18 kJ/kg °C).
• Bagian-bagian pompa (ruang, impeller, dan poros) memiliki kapasitas panas yang sama dengan air.
• Air di dasar dan kepala pompa tidak termasuk.

Reservasi ini harus memberikan margin keamanan yang cukup terhadap kenaikan suhu yang berlebihan.
Suhu maksimum tidak boleh melebihi peringkat suhu maksimum pompa.

Sambungan listrik

Semua pekerjaan listrik harus dilakukan oleh teknisi listrik yang memenuhi syarat sesuai dengan edisi terbaru Kode Listrik Nasional dan kode serta peraturan setempat.
Ikuti petunjuk untuk motor saat melakukan sambungan listrik.

Sengatan listrik
Kematian atau cedera pribadi serius

• Sebelum memulai pekerjaan apa pun pada produk, pastikan catu daya telah dimatikan dan tidak dapat dinyalakan secara tidak sengaja.
• Sambungkan pompa ke sakelar utama eksternal di dekat pompa dan ke pemutus sirkuit pelindung motor atau konverter frekuensi CUE. Pastikan Anda dapat mengunci sakelar utama dalam posisi OFF (terisolasi). Jenis dan persyaratan seperti yang ditentukan dalam EN 60204-1, 5.3.2.

Sengatan listrik
Kematian atau cedera pribadi serius

• Pengoperasian pompa ini yang aman mengharuskan pompa diarde sesuai dengan Kode Listrik Nasional dan kode serta peraturan setempat.
• Motor yang rusak atau kabel yang rusak dapat menyebabkan sengatan listrik yang dapat berakibat fatal, baik motor disentuh secara langsung atau arus dialirkan melalui air yang tergenang. Untuk alasan ini, pemasangan dan pengoperasian yang aman memerlukan pengardean pompa yang tepat ke terminal ground (arde) catu daya.
• Sambungkan konduktor ground ke sekrup pengardean di kotak terminal dan kemudian ke titik pengardean yang dapat diterima.
• Dalam semua instalasi, sambungkan saluran air logam di atas tanah ke terminal ground catu daya seperti yang dijelaskan dalam Pasal 250-80 Kode Listrik Nasional.

Sengatan listrik
Kematian atau cedera pribadi serius

• Sambungkan pompa ke potensial pelindung-arde (PE) yang sama dengan motor jika kedua bantalan motor berjenis terisolasi seperti bantalan keramik.

Verifikasi catu daya untuk memastikan bahwa tegangan, fase, dan frekuensi sesuai dengan pompa. Tegangan operasi yang tepat dan informasi listrik lainnya tertera pada pelat nama motor. Motor ini dirancang untuk bekerja pada - 10%/+ 10% dari tegangan pelat nama terukur. Untuk motor tegangan ganda, motor harus terhubung secara internal untuk beroperasi pada tegangan yang paling mendekati peringkat 10%, yaitu, motor 208 V harus disambungkan kabel sesuai dengan diagram pengkabelan 208 V. Diagram pengkabelan dapat ditemukan pada pelat yang terpasang pada motor atau pada label di dalam penutup kotak terminal.
Jangan mengoperasikan pompa jika variasi tegangan lebih besar dari -10%/+10%.

Motor

Pompa Grundfos CR dilengkapi dengan motor rangka NEMA C tugas berat, 2 kutub (3600 rpm), ODP (tahan tetesan terbuka) atau TEFC (berpendingin kipas tertutup rapat) yang dipilih sesuai dengan spesifikasi ketat kami.
Motor dengan jenis penutup lain dan untuk tegangan dan frekuensi lain tersedia berdasarkan pesanan khusus.
Pompa CRN-SF dilengkapi dengan motor tipe IEC (metrik) dengan bantalan dorong balik.
Jika Anda mengganti pompa, tetapi tetap menggunakan motor yang sebelumnya digunakan pada pompa CR lain, pastikan untuk membaca bagian tentang perawatan motor untuk penyesuaian ketinggian kopling yang tepat.
Jika Anda memasang pompa di luar ruangan, baca bagian tentang pemasangan di luar ruangan.

Informasi terkait
Pemasangan di luar ruangan
Merawat motor

Posisi kotak terminal

Kotak terminal motor dapat diputar ke salah satu dari empat posisi dalam langkah 90°.
Untuk memutar kotak terminal, lepaskan keempat baut yang mengamankan motor ke pompa tetapi jangan lepaskan kopling. Putar motor ke posisi yang diinginkan, lalu pasang kembali dan kencangkan keempat baut dengan kuat.

Posisi kotak terminal motor (tampak atas)

Pos.	Deskripsi
1	Posisi 9:00
2	Posisi 12:00
3	Outlet
4	Posisi 3:00
5	Posisi kotak terminal standar (6:00)
6	Inlet

Pengkabelan lapangan

Ukuran kabel harus didasarkan pada sifat penghantar arus yang disyaratkan oleh edisi terbaru Kode Listrik Nasional atau peraturan setempat. Penyalaan langsung (DOL) disetujui karena waktu naik motor yang sangat singkat dan momen inersia pompa dan motor yang rendah. Jika penyalaan DOL tidak dapat diterima dan arus penyalaan yang dikurangi diperlukan, gunakan auto transformer, starter resistansi, atau soft starter. Kami menyarankan untuk menggunakan Pemutus yang Dilengkapi Sekering untuk setiap pompa jika pompa siaga dipasang.

Perlindungan motor

Motor fase tunggal
Semua pompa CR dengan motor fase tunggal, kecuali 10 HP, dilengkapi dengan motor induksi sangkar tupai multi-tegangan yang menyertakan perlindungan termal bawaan.

Motor tiga fase
Pompa CR dengan motor tiga fase harus digunakan dengan ukuran dan jenis pemutus sirkuit pelindung motor yang tepat untuk memastikan motor terlindungi dari kerusakan akibat tegangan rendah, kegagalan fase, ketidakseimbangan arus, dan kelebihan beban.
Gunakan pemutus sirkuit berukuran tepat dengan reset manual dan trip ekstra cepat yang dikompensasi suhu sekitar di ketiga fase. Perlindungan kelebihan beban harus disetel dan disesuaikan dengan peringkat arus beban penuh motor. Dalam keadaan apa pun, perlindungan kelebihan beban tidak boleh disetel ke nilai yang lebih tinggi dari arus beban penuh yang tertera pada pelat nama motor. Ini akan membatalkan garansi.
Setel perlindungan kelebihan beban untuk auto transformer dan starter resistansi sesuai dengan rekomendasi pabrikan.
Motor MLE tiga fase (pompa CRE) hanya memerlukan sekering sebagai pemutus sirkuit. Mereka tidak memerlukan pemutus sirkuit pelindung motor. Periksa ketidakseimbangan fase. Lembar kerja disediakan. Lihat bagian pada lembar kerja untuk motor tiga fase.
Ketidakseimbangan fase yang diizinkan standar adalah 5%.

Informasi terkait
Lembar kerja untuk motor tiga fase

CRN-SF
CRN-SF biasanya dioperasikan secara seri dengan pompa umpan. Karena tekanan masuk maksimum yang diizinkan dari CRN-SF meningkat dari 73 psi (saat pompa mati dan selama start-up) menjadi 365 psi (selama pengoperasian), gunakan perangkat kontrol untuk memulai pompa CRN-SF satu detik sebelum pompa umpan mulai. Demikian pula, CRNSF harus berhenti satu detik setelah pompa umpan berhenti. Lihat garis waktu start-up CRN-SF di bawah ini.

Start-up CRN-SF

Pos.	Deskripsi
1	WAKTU
2	CRN-SF mulai
3	1 detik atau lebih
4	Pompa umpan mulai
5	Kedua pompa beroperasi
6	Pompa umpan berhenti
7	CRN-SF berhenti

Memulai Produk

Cairan korosif
Kematian atau cedera pribadi serius

• Kenakan alat pelindung diri.

Cairan beracun
Kematian atau cedera pribadi serius

• Kenakan alat pelindung diri.

Cairan panas atau dingin
Cedera pribadi ringan atau sedang

• Kenakan alat pelindung diri.
• Perhatikan arah lubang ventilasi saat Anda mengisi pompa dengan cairan dan mengeluarkan udaranya.
• Pastikan tidak ada orang yang terluka oleh cairan yang keluar.

Isi pompa dengan cairan dan keluarkan udaranya sebelum Anda menghidupkan pompa.
Perhatikan arah lubang ventilasi selama pengisian dan ventilasi cairan. Pastikan cairan yang keluar tidak menyebabkan kerusakan pada motor atau komponen lainnya.
Jika pompa berjalan kering, bantalan pompa dan segel poros dapat rusak.

Memancing

Untuk memancing pompa dalam sistem tertutup atau sistem terbuka di mana sumber air berada di atas pompa, tutup katup isolasi pompa dan buka sumbat pemancingan di kepala pompa. Lihat tiga gambar di bawah ini.

Posisi sumbat dan katup bypass

Pos.	Deskripsi
1	Sumbat pembuangan
2	Katup bypass
3	Saluran masuk
4	Sumbat pembuangan
5	Saluran keluar
6	Sumbat ventilasi pemancingan CR, CRI, CRN 1s, 1, 3, 5, 10, 15, 20 CRT 2, 4, 8, 16

Posisi sumbat CR, CRN 32, 45, 64

Pos.	Deskripsi
1	Sumbat pemancingan (Sisi berlawanan)
2	Saluran masuk
3	Sumbat pembuangan (G 1/2) dengan sadapan pengukur/sensor 1/4" NPT
4	Sumbat ventilasi
5	Saluran keluar

Sumbat ventilasi

Pos.	Deskripsi
1	Kendurkan sumbat tengah untuk mengeluarkan udara dari pompa
2	Sumbat ventilasi

Dalam sistem terbuka di mana ketinggian air berada di bawah saluran masuk pompa, pipa saluran masuk dan pompa harus diisi dengan cairan dan dikeluarkan udaranya sebelum menghidupkan pompa.

1. Tutup katup isolasi saluran keluar dan lepaskan sumbat pemancingan.
2. Tuangkan air melalui lubang pemancingan sampai pipa saluran masuk dan pompa terisi penuh dengan cairan. Jika pipa saluran masuk tidak miring ke bawah menjauhi pompa, udara harus dikeluarkan saat memancing pompa.
3. Pasang kembali sumbat pemancingan dan kencangkan dengan aman.

Petunjuk memulai

1. Buka secara bertahap katup isolasi di saluran masuk sampai aliran air tanpa udara yang stabil keluar dari lubang pemancingan.
2. Tutup sumbat dan kencangkan dengan aman.
3. Buka sepenuhnya katup isolasi.

Untuk pompa dengan Cool-Top^®, lihat bagian tentang memulai pompa dengan bagian atas berpendingin udara.
Ikuti langkah-langkah ini:

1. Matikan catu daya.
2. Periksa untuk memastikan pompa telah diisi dan dikeluarkan udaranya.
3. Lepaskan pelindung sambungan dan putar poros pompa dengan tangan untuk memastikan poros tersebut berputar dengan bebas.
4. Verifikasi bahwa sambungan listrik sesuai dengan diagram pengawatan pada motor.
5. Hidupkan catu daya dan amati arah putaran. Jika dilihat dari atas, pompa harus berputar berlawanan arah jarum jam (searah jarum jam untuk CRN-SF).
6. Untuk membalikkan arah putaran, pertama-tama matikan catu daya.
7. Pada motor tiga fase, tukar salah satu dari dua fase catu daya. Pada motor satu fase, lihat diagram pengawatan pada pelat nama. Ubah pengawatan sesuai kebutuhan.
8. Hidupkan catu daya lagi dan periksa arah putaran yang benar. Setelah arah putaran diverifikasi, matikan catu daya lagi. Jangan mencoba memasang kembali pelindung sambungan saat motor hidup. Ganti pelindung sambungan jika arah putaran benar. Saat pelindung terpasang, catu daya dapat dihidupkan lagi.

Motor tidak boleh dijalankan tanpa beban atau tidak terhubung dari pompa kapan pun; kerusakan pada bantalan motor akan terjadi.
Pompa tidak boleh dihidupkan sebelum memancing atau mengeluarkan udara dari pompa. Lihat informasi tentang sumbat ventilasi di bagian tentang pemancingan. Pompa tidak boleh pernah berjalan kering.
Untuk CR, CRI, CRN 1s hingga 5, disarankan untuk membuka katup bypass selama memulai. Lihat informasi tentang posisi sumbat dan katup bypass di bagian tentang pemancingan. Katup bypass menghubungkan sisi saluran masuk dan saluran keluar pompa, sehingga membuat prosedur pengisian lebih mudah. Tutup katup bypass saat pengoperasian stabil.

Informasi terkait
Memancing
Memulai pompa dengan bagian atas berpendingin udara

Mengoperasikan produk

Kontaminasi saat memompa air minum
Kematian atau cedera pribadi serius

• Jangan gunakan pompa untuk air minum jika bagian dalamnya telah bersentuhan dengan partikel atau zat yang tidak cocok untuk air yang ditujukan untuk konsumsi manusia.

Kebisingan di udara
Kematian atau cedera pribadi serius

• Kenakan alat pelindung diri.

Tekanan terlalu tinggi dan kebocoran
Kematian atau cedera pribadi serius

• Jangan jalankan pompa melawan katup saluran keluar yang tertutup.

Permukaan panas atau dingin
Cedera pribadi ringan atau sedang

• Pastikan tidak ada yang secara tidak sengaja dapat bersentuhan dengan permukaan panas atau dingin.

Cairan panas atau dingin
Cedera pribadi ringan atau sedang

• Kenakan alat pelindung diri.

Parameter pengoperasian

Pompa sentrifugal multistage CR yang dipasang sesuai dengan petunjuk ini dan berukuran untuk kinerja yang benar akan beroperasi secara efisien dan memberikan masa pakai bertahun-tahun. Pompa dilumasi air dan tidak memerlukan pelumasan atau inspeksi eksternal apa pun. Motor mungkin memerlukan pelumasan berkala seperti yang dijelaskan di bagian tentang pemeliharaan motor.
Dalam keadaan apa pun, pompa tidak boleh dioperasikan untuk jangka waktu lama tanpa aliran melalui pompa. Hal ini dapat mengakibatkan kerusakan motor dan pompa karena panas berlebih. Katup pelepas yang berukuran tepat harus dipasang untuk memungkinkan cairan yang cukup bersirkulasi melalui pompa untuk memberikan pendinginan dan pelumasan yang memadai pada bantalan dan segel pompa.

Informasi terkait
Memelihara motor

Siklus pompa

Siklus pompa harus diperiksa untuk memastikan pompa tidak hidup lebih sering daripada jumlah maksimum berikut mulai per jam:
Motor WEG:

• 100 kali per jam pada model 1/3 hingga 1 HP
• 20 kali per jam pada model 1 1/2 hingga 20 HP
• 10 kali per jam pada model 20 hingga 150 HP
• 5 kali per jam pada model 200 hingga 300 HP.

Motor Grundfos ML:

• 200 kali per jam pada model 1/3 hingga 5 HP
• 100 kali per jam pada model 7 1/2 hingga 15 HP
• 40 kali per jam pada model 20 hingga 30 HP.

Siklus cepat adalah penyebab utama kegagalan motor prematur karena panas berlebih pada motor. Jika perlu, sesuaikan pengontrol untuk mengurangi frekuensi mulai dan berhenti.

Pemasangan pengumpan boiler

Jika pompa digunakan sebagai pompa pengumpan boiler, pastikan pompa mampu memasok air yang cukup di seluruh rentang penguapan dan tekanan. Jika katup kontrol modulasi digunakan, bypass di sekitar pompa harus dipasang untuk memastikan pelumasan pompa. Lihat bagian tentang tekanan saluran masuk minimum.

Informasi terkait
Tekanan saluran masuk minimum

Perlindungan dari embun beku

Jika pompa dipasang di area di mana embun beku dapat terjadi, pompa dan sistem harus dikeringkan selama suhu beku untuk menghindari kerusakan. Untuk mengeringkan pompa, tutup katup isolasi, lepaskan sumbat pemancingan dan sumbat pembuangan di dasar pompa. Jangan pasang kembali sumbat sampai pompa akan digunakan lagi. Selalu ganti sumbat pembuangan dengan sumbat asli atau pengganti yang tepat. Jangan mengganti dengan sumbat standar. Resirkulasi internal akan terjadi, mengurangi tekanan dan aliran keluaran.

Servis produk

Sengatan listrik
Kematian atau cedera pribadi serius

• Sebelum memulai pekerjaan apa pun pada produk, pastikan catu daya telah dimatikan dan tidak dapat dihidupkan secara tidak sengaja.

Benda jatuh
Kematian atau cedera pribadi serius

• Ikuti petunjuk pengangkatan.
• Gunakan peralatan pengangkat yang disetujui untuk berat produk.
• Orang harus menjaga jarak aman dari produk selama operasi pengangkatan.
• Kenakan alat pelindung diri.
• Jaga agar produk tetap dalam posisi stabil dan tetap saat mengerjakannya.

Untuk petunjuk pengangkatan, lihat bagian tentang petunjuk pengangkatan.

Cairan korosif
Kematian atau cedera pribadi serius

• Kenakan alat pelindung diri.

Cairan beracun
Kematian atau cedera pribadi serius

• Kenakan alat pelindung diri.

Kontaminasi saat memompa air minum
Kematian atau cedera pribadi serius

• Sebelum pompa digunakan untuk memasok air minum, siram pompa secara menyeluruh dengan air bersih.
• Jangan gunakan pompa untuk air minum jika bagian dalamnya telah bersentuhan dengan partikel atau zat yang tidak cocok untuk air yang ditujukan untuk konsumsi manusia.
• Selalu gunakan suku cadang asli yang cocok untuk air minum.

Cairan panas atau dingin
Cedera pribadi ringan atau sedang

• Kenakan alat pelindung diri.

Permukaan panas atau dingin
Cedera pribadi ringan atau sedang

• Pastikan tidak ada yang secara tidak sengaja dapat bersentuhan dengan permukaan panas atau dingin.

Informasi terkait
Mengangkat produk

Produk yang terkontaminasi

Bahaya biologis
Cedera pribadi ringan atau sedang

• Siram produk secara menyeluruh dengan air dan bilas bagian-bagian produk dengan air setelah dibongkar.

Produk akan diklasifikasikan sebagai terkontaminasi jika telah digunakan untuk cairan yang berbahaya bagi kesehatan atau beracun. Jika Anda meminta Grundfos untuk memperbaiki produk, hubungi Grundfos dengan detail tentang cairan yang dipompa sebelum mengembalikan produk untuk diperbaiki. Jika tidak, Grundfos dapat menolak untuk menerima produk untuk diperbaiki.
Setiap permohonan perbaikan harus menyertakan detail tentang cairan yang dipompa.
Bersihkan produk dengan cara terbaik sebelum Anda mengembalikannya. Biaya pengembalian produk harus dibayar oleh pelanggan.

Merawat pompa

Sengatan listrik
Kematian atau cedera tubuh serius

• Sebelum memulai pekerjaan apa pun pada produk, pastikan bahwa catu daya telah dimatikan dan tidak dapat dinyalakan secara tidak sengaja.

Benda jatuh
Kematian atau cedera tubuh serius

• Ikuti instruksi pengangkatan.
• Gunakan peralatan pengangkat yang disetujui untuk berat produk.
• Orang-orang harus menjaga jarak aman ke produk selama operasi pengangkatan.
• Kenakan alat pelindung diri.

Untuk instruksi pengangkatan, lihat bagian tentang instruksi pengangkatan.
Tergantung pada kondisi dan waktu pengoperasian, lakukan pemeriksaan berikut secara berkala:

• Periksa apakah pompa memenuhi kinerja yang diperlukan dan beroperasi dengan lancar dan tenang.
• Periksa apakah ada kebocoran, terutama pada seal poros.
• Periksa apakah motor tidak terlalu panas.
• Lepaskan dan bersihkan semua saringan atau filter dalam sistem.
• Periksa apakah fungsi tripping dari proteksi beban berlebih motor berfungsi.
• Periksa pengoperasian semua kontrol.
• Jika pompa tidak dioperasikan untuk jangka waktu yang sangat lama, rawat pompa sesuai dengan petunjuk ini. Selain itu, jika pompa tidak dikeringkan, poros pompa harus diputar secara manual atau dijalankan untuk waktu singkat dengan interval bulanan.
• Dalam aplikasi tugas berat, masa pakai pompa dapat diperpanjang dengan melakukan salah satu tindakan berikut:
  • Kuras pompa setelah setiap kali digunakan.
  • Bilas pompa dengan air atau cairan lain yang kompatibel dengan material pompa dan cairan proses.
  • Bongkar pompa dan bilas atau cuci secara menyeluruh komponen yang bersentuhan dengan cairan yang dipompa dengan air atau cairan lain yang kompatibel dengan material pompa dan cairan proses.
    Jika pompa gagal beroperasi atau ada kehilangan kinerja, lihat bagian tentang pencarian kesalahan.

Informasi terkait
Mengangkat produk
Pencarian kesalahan

Merawat motor

Sengatan listrik
Kematian atau cedera tubuh serius

• Sebelum memulai pekerjaan apa pun pada produk, pastikan bahwa catu daya telah dimatikan dan tidak dapat dinyalakan secara tidak sengaja.

Benda jatuh
Kematian atau cedera tubuh serius

• Ikuti instruksi pengangkatan.
• Gunakan peralatan pengangkat yang disetujui untuk berat produk.
• Orang-orang harus menjaga jarak aman ke produk selama operasi pengangkatan.
• Kenakan alat pelindung diri.

Untuk instruksi pengangkatan, lihat bagian tentang instruksi pengangkatan.
Pemasangan, pengoperasian, dan pemeliharaan peralatan ini harus dilakukan hanya oleh orang yang berkualifikasi.

Informasi terkait
Mengangkat produk

Inspeksi motor

Periksa motor kira-kira setiap 500 jam pengoperasian atau setiap tiga bulan, mana saja yang lebih dulu. Jaga agar motor tetap bersih dan bukaan ventilasi tetap bersih.
Ikuti langkah-langkah berikut selama setiap inspeksi:

1. Periksa apakah motor bersih. Periksa apakah bagian dalam dan luar motor bebas dari kotoran, oli, gemuk, air, dan sejenisnya. Residu berminyak, kertas, bubur kertas, serat tekstil, dan sejenisnya dapat menumpuk dan menghalangi ventilasi motor. Jika motor tidak berventilasi dengan baik, panas berlebih dapat terjadi dan menyebabkan kerusakan motor dini.
2. Gunakan ohmmeter secara berkala untuk memastikan bahwa insulasi belitan baik-baik saja. Catat pembacaan ohmmeter, dan segera selidiki penurunan signifikan dalam resistansi isolasi.
3. Periksa semua sambungan listrik untuk memastikan bahwa sambungannya dikencangkan dengan aman.

Pelumasan motor

Motor listrik sudah dilumasi sebelumnya dari pabrik dan tidak memerlukan pelumasan tambahan saat startup. Motor tanpa zerks gemuk eksternal memiliki bantalan tertutup yang tidak dapat dilumasi ulang. Motor dengan zerks gemuk hanya boleh dilumasi dengan jenis gemuk yang disetujui. Jangan terlalu banyak memberikan gemuk pada bantalan. Pelumasan berlebihan akan menyebabkan peningkatan panas bantalan dan dapat mengakibatkan kerusakan bantalan atau motor. Jangan mencampur gemuk berbasis oli dan gemuk silikon pada bantalan motor.
Gemuk bantalan akan kehilangan kemampuan melumasnya seiring waktu. Kemampuan melumasi suatu gemuk terutama bergantung pada jenis gemuk, ukuran bantalan, kecepatan pengoperasian bantalan, dan tingkat keparahan kondisi pengoperasian.
Hasil yang baik dapat diperoleh jika rekomendasi berikut digunakan dalam program perawatan Anda. Perlu juga dicatat bahwa pompa multistage, pompa yang berjalan di sebelah kiri kurva kinerja, dan rentang pompa tertentu mungkin memiliki beban dorong yang lebih tinggi. Pompa dengan beban dorong tinggi harus dilumasi sesuai dengan tingkat interval servis berikutnya.
Lepaskan sumbat saluran keluar gemuk sebelum menambahkan gemuk baru.

Pelumas yang direkomendasikan

Tingkat keparahan tugas	Suhu sekitar (maks.)	Lingkungan	Jenis gemuk yang disetujui
Standar	104°F (40°C)	Bersih, sedikit korosi	Motor Grundfos ML dilumasi seumur hidup, atau jenis gemuk akan tercantum pada pelat nama. Motor WEG dilumasi dengan Polyrex EM (Exxon Mobile).
Parah	122°F (50°C)	Kotoran sedang, korosi
Ekstrem	> 122°F (50°C) atau isolasi kelas H	Kotoran parah, debu abrasif, korosi

Bagan pelumasan (untuk motor dengan zerks gemuk)
Motor baru yang telah disimpan selama setahun atau lebih harus dilumasi ulang sesuai dengan tabel berikut:

Ukuran rangka NEMA (IEC)	Interval servis [jam]			Berat gemuk [oz (gram)]	Volume gemuk [in 3 (sendok teh)]
	Tugas standar	Tugas berat	Tugas ekstrem
Hingga dan termasuk 210 (132)	5500	2750	550	0,30 (8,4)	0,6 (2)
Lebih dari 210 hingga dan termasuk 280 (180)	3600	1800	360	0,61 (17,4)	1,2 (3,9)
Lebih dari 280 hingga dan termasuk 360 (225)	2200	1100	220	0,81 (23,1)	1,5 (5,2)
Lebih dari 360 (225)	2200	1100	220	2,12 (60,0)	4,1 (13,4)

Prosedur pelumasan
Jaga agar gemuk bebas dari kotoran untuk menghindari kerusakan pada bantalan motor. Jika lingkungannya sangat kotor, hubungi Grundfos, produsen motor, atau pusat layanan resmi untuk informasi tambahan.
Jangan mencampur jenis gemuk yang berbeda.

1. Bersihkan semua zerks gemuk. Jika motor tidak memiliki zerks gemuk, bantalan disegel dan tidak dapat dilumasi secara eksternal.
2. Jika motor dilengkapi dengan sumbat saluran keluar gemuk, lepaskan. Ini akan memungkinkan gemuk lama digantikan oleh gemuk baru. Jika motor berhenti, tambahkan jumlah gemuk yang disarankan. Jika motor akan dilumasi saat berjalan, tambahkan jumlah gemuk yang sedikit lebih banyak.
3. Tambahkan gemuk perlahan-lahan, membutuhkan waktu sekitar satu menit hingga gemuk baru muncul di lubang poros di flensa atau sumbat saluran keluar gemuk. Jangan pernah menambahkan lebih dari 1 1/2 kali jumlah gemuk yang ditunjukkan dalam bagan pelumasan.
   Jika gemuk baru tidak muncul di lubang poros atau saluran keluar gemuk, saluran keluar mungkin tersumbat. Hubungi pusat layanan Grundfos atau bengkel motor bersertifikat.
4. Biarkan motor yang dilengkapi dengan sumbat saluran keluar gemuk berjalan selama 20 menit sebelum mengganti sumbat.

Mengganti motor

Sengatan listrik
Kematian atau cedera serius

• Sebelum memulai pekerjaan apa pun pada produk, pastikan catu daya telah dimatikan dan tidak dapat dinyalakan secara tidak sengaja.

Benda jatuh
Kematian atau cedera serius

• Ikuti petunjuk pengangkatan.
• Gunakan peralatan pengangkat yang disetujui untuk berat produk.
• Orang harus menjaga jarak aman ke produk selama operasi pengangkatan.
• Kenakan alat pelindung diri.

Untuk petunjuk pengangkatan, lihat bagian tentang petunjuk pengangkatan.
Motor yang digunakan pada pompa CR dipilih secara khusus sesuai spesifikasi ketat kami. Motor pengganti harus berukuran bingkai yang sama, harus dilengkapi dengan bantalan yang sama atau lebih baik dan memiliki faktor servis yang sama. Kegagalan untuk mengikuti rekomendasi ini dapat mengakibatkan kegagalan motor prematur.
Jika motor rusak karena kegagalan bantalan, terbakar atau kegagalan listrik, perhatikan petunjuk berikut tentang cara melepas motor dan cara memasang motor pengganti.

Informasi terkait
Mengangkat produk

Pembongkaran

Lanjutkan sebagai berikut:

1. Lepaskan kabel catu daya dari motor. Lepaskan pelindung kopling.
   Untuk CR 1s, 1, 3, 5, 10, 15, dan 20: Jangan kendurkan tiga sekrup kepala soket segi enam yang menahan segel poros.
2. Gunakan kunci segi enam metrik yang tepat untuk melonggarkan empat sekrup tutup pada kopling. Lepaskan sepenuhnya separuh kopling. Pada CR 1s-CR 20, pin poros dapat dibiarkan di poros pompa. CR, CRN 32, 45 dan 64 tidak memiliki pin poros.
3. Gunakan kunci pas ukuran yang benar untuk melonggarkan dan melepas empat baut pemasangan yang menyambungkan motor dan pompa.
4. Angkat motor lurus ke atas hingga poros melewati dudukan motor.

Perakitan

Lanjutkan sebagai berikut:

1. Lepaskan kunci dari poros motor, jika ada, dan buang.
2. Bersihkan secara menyeluruh permukaan flensa pemasangan motor dan pompa. Motor dan poros harus bersih dari semua minyak atau gemuk dan kontaminan lainnya di tempat kopling terpasang. Tempatkan motor di atas pompa.
3. Putar kotak terminal ke posisi yang diinginkan dengan memutar motor.
4. Masukkan keempat baut pemasangan, lalu kencangkan secara diagonal dan merata:
   • Untuk baut 3/8" (1/2 - 2 HP), torsi = 17 ft-lb.
   • Untuk baut 1/2" (3 - 40 HP), torsi = 30 ft-lb.
   • Untuk baut 5/8" (50 - 100 HP), torsi = 59 ft-lb.
   • Ikuti petunjuk untuk model pompa tertentu di bagian tentang CR 1s, 1, 3, dan 5 dan seterusnya ke bagian tentang CR, CRN 32, 45 dan 64.

Informasi terkait
CR 1s, 1, 3, dan 5
CR 10, 15 dan 20
CRT 2, 4, 8 dan ^[1]
CR, CRN 32, 45 dan 64

Spesifikasi torsi
Spesifikasi torsi untuk CR, CRI, CRN 1s, 1, 3, 5, 10, 15, dan 20, CRT 2, 4, 8, dan 16

Ukuran sekrup kopling	Torsi minimum
M6	10 ft-lb
M8	23 ft-lb
M10	46 ft-lb

16.2.2 CR 1s, 1, 3, dan 5

1. Masukkan pin poros ke dalam lubang poros.
2. Pasang separuh kopling ke poros dan pin poros.
3. Pasang sekrup kopling dan biarkan longgar. Periksa apakah celah di kedua sisi kopling rata dan bahwa alur pasak poros motor berada di tengah kopling. Untuk informasi lebih lanjut tentang menyesuaikan kopling, lihat bagian tentang perakitan CR 10, 15, 20.
4. Kencangkan sekrup ke torsi yang benar. Lihat bagian tentang spesifikasi torsi.

Informasi terkait
CR 10, 15 dan 20

CR 10, 15 dan 20

1. Masukkan pin poros ke dalam lubang poros.
2. Masukkan spacer segel poros plastik di bawah kerah segel poros.
3. Pasang separuh kopling ke poros dan pin poros.
4. Pasang sekrup kopling dan biarkan longgar. Periksa apakah celah di kedua sisi kopling rata dan bahwa alur pasak poros motor berada di tengah separuh kopling seperti yang ditunjukkan pada gambar di bawah ini.
5. Kencangkan sekrup ke torsi yang benar. Lihat bagian tentang spesifikasi torsi.
6. Lepaskan spacer segel poros plastik dan gantungkan di bagian dalam pelindung kopling.

Penyesuaian kopling semua CR, CRI, CRN, CRT

Pos.	Deskripsi
1	Benar
2	Tampak Atas
3	Celah antara separuh kopling
4	Alur pasak
5	Alur pasak
6	Benar
7	Tidak benar

Informasi terkait
Spesifikasi torsi

CRT 2, 4, 8 dan 16

1. Pasang separuh kopling. Pastikan pin poros berada di dalam poros pompa.
2. Pasang kembali sekrup tutup dengan longgar ke dalam separuh kopling.
3. Dengan menggunakan obeng besar, angkat poros pompa dengan menempatkan ujung obeng di bawah kopling dan dengan hati-hati mengangkat kopling ke titik tertingginya.

   Penyesuaian kopling CRT 2, 4, 8, dan 16
   Poros hanya dapat dinaikkan sekitar 0,20 inci (5 mm).
4. Sekarang turunkan poros setengah jarak kembali yang baru saja Anda angkat dan kencangkan sekrup kopling (kencangkan dengan jari) sambil menjaga celah kopling tetap sama di kedua sisi. Saat sekrup cukup kencang untuk menahan kopling pada tempatnya, kencangkan sekrup secara menyilang (lihat spesifikasi torsi).

   Jarak bebas penyesuaian kopling CRT 2, 4, 8, dan 16

CR, CRN 32, 45 dan 64

1. Pastikan poros pompa turun sepenuhnya. Kencangkan sekrup penyetel pada segel poros mekanis.
2. Tempatkan garpu penyetel plastik di bawah kerah segel kartrid.

   Penyesuaian kopling CR, CRN 32, 45 dan 64
3. Pasang kopling pada poros sehingga bagian atas poros pompa rata dengan bagian bawah ruang kopling.

   Posisi poros pompa selama penyesuaian kopling, CR, CRN 32, 45 dan 64
   Untuk menghindari kerusakan pada separuh kopling, pastikan bahwa alur pasak poros motor berada di tengah separuh kopling seperti yang ditunjukkan di bagian tentang perakitan CR 10, 15, 20.
4. Lumasi sekrup kopling dengan senyawa pelumas anti-seize. Kencangkan sekrup kopling (kencangkan dengan jari) sambil menjaga celah kopling tetap sama di kedua sisi dan alur pasak poros motor berada di tengah separuh kopling seperti yang ditunjukkan di bagian tentang perakitan CR 10, 15, 20. Saat sekrup cukup kencang untuk menahan kopling pada tempatnya, kencangkan sekrup secara menyilang.
5. Kencangkan sekrup kopling hingga 62 ft-lbs (motor 75 dan 100 HP hingga 74 ft-lbs). Lepaskan garpu penyetel dari bawah kerah segel kartrid dan kembalikan ke lokasi penyimpanan.

   Penyimpanan garpu penyetel CR, CRN 32, 45 dan 64
6. Periksa untuk melihat apakah celah antara separuh kopling sama. Longgarkan dan sesuaikan kembali, jika perlu.
7. Pastikan poros pompa dapat diputar dengan tangan. Jika poros tidak dapat diputar atau macet, bongkar dan periksa ketidaksejajaran.
8. Pancing pompa.
9. Ikuti diagram pengkabelan pada label motor untuk kombinasi pengkabelan motor yang benar yang sesuai dengan tegangan suplai Anda. Setelah ini dikonfirmasi, sambungkan kembali kabel catu daya ke motor.
10. Periksa arah putaran dengan menyentak motor. Arah putaran harus dari kiri ke kanan (berlawanan arah jarum jam) saat melihat langsung ke kopling.
11. Matikan catu daya, lalu pasang pelindung kopling. Saat pelindung kopling telah dipasang, catu daya dapat dinyalakan kembali.

Informasi terkait
CR 10, 15 dan 20

Daftar komponen

Grundfos menawarkan daftar komponen lengkap untuk setiap model pompa CR. Daftar komponen biasanya mencakup item-item berikut:

• diagram komponen pompa yang kami rekomendasikan untuk dimiliki untuk pemeliharaan di masa mendatang
• daftar kit servis pra-kemas yang mencakup komponen pompa yang paling mungkin terpapar keausan dari waktu ke waktu
• tumpukan ruang lengkap yang dibutuhkan untuk mengganti rakitan berputar dari setiap model.

Daftar komponen ini tersedia terpisah dari gudang literatur Grundfos atau sebagai satu set dengan petunjuk servis lengkap di Manual Servis CR Grundfos.

Kit tumpukan ruang pra-kemas

Kit flensa pra-kemas

Suku cadang

Grundfos menawarkan daftar suku cadang yang lengkap untuk pompa CR. Lihat Dokumentasi servis di product-selection.grundfos.com.

Pengujian kelistrikan awal

Kejutan listrik
Kematian atau cedera serius

• Sebelum memulai pekerjaan apa pun pada produk, pastikan catu daya telah dimatikan dan tidak dapat dihidupkan secara tidak sengaja.
• Kami merekomendasikan untuk mengenakan sarung tangan dan sepatu bot karet, dan memastikan kotak terminal dan motor logam diarde sebelum pekerjaan apa pun dilakukan.

Tegangan suplai

Cara mengukur tegangan suplai
Gunakan voltmeter, atur ke skala yang tepat, untuk mengukur tegangan pada kotak terminal pompa atau starter. Pada unit fase tunggal, ukur antara kabel daya L1 dan L2 (atau L1 dan N untuk unit 115 volt). Pada unit tiga fase, ukur antara:

• Kabel daya L1 dan L2
• Kabel daya L2 dan L3
• Kabel daya L3 dan L1.

Mengukur tegangan suplai

Arti pengukuran tegangan suplai
Ketika motor sedang bekerja, tegangan harus berada dalam + 10%/10% dari tegangan nameplate. Variasi tegangan yang lebih besar dapat menyebabkan kerusakan pada lilitan. Variasi besar dalam tegangan menunjukkan suplai listrik yang buruk dan pompa tidak boleh dioperasikan sampai variasi ini dikoreksi. Jika tegangan terus-menerus tetap tinggi atau rendah, motor harus diganti ke tegangan suplai yang benar.

Arus

Cara mengukur arus
Gunakan ammeter, atur pada skala yang tepat, untuk mengukur arus pada setiap kabel daya di kotak terminal atau starter. Lihat nameplate motor untuk informasi penarikan amp. Arus harus diukur ketika pompa beroperasi pada tekanan outlet yang konstan.

Mengukur arus

Arti pengukuran arus
Jika penarikan amp melebihi amp faktor servis (SFA) yang terdaftar atau jika ketidakseimbangan arus lebih besar dari 5% antara setiap kaki pada unit tiga fase, periksa kesalahan berikut:

Kesalahan	Solusi
Kontak yang terbakar di pemutus sirkuit pelindung motor.	Ganti kontak.
Terminal yang longgar di pemutus sirkuit pelindung motor atau kotak terminal atau kemungkinan kabel yang rusak.	Kencangkan terminal atau ganti kabel.
Tegangan suplai terlalu tinggi atau terlalu rendah.	Tetapkan kembali tegangan suplai yang benar.
Lilitan motor mengalami korsleting atau terhubung ke tanah. (Periksa lilitan dan resistansi isolasi).	Hilangkan penyebab korsleting atau hubungan ke tanah.
Pompa rusak menyebabkan kelebihan beban motor.	Ganti bagian pompa yang rusak.

Resistansi isolasi

Cara mengukur resistansi isolasi
Matikan catu daya dan lepaskan kabel daya di kotak terminal pompa. Menggunakan ohmmeter atau megohmmeter, atur pemilih skala ke R x 100K dan sesuaikan meteran ke nol. Ukur dan catat resistansi antara setiap terminal dan tanah.

Mengukur resistansi isolasi

Arti pengukuran resistansi isolasi

Motor dengan semua HP, tegangan, fase, dan tugas siklus memiliki nilai resistansi isolasi yang sama. Nilai resistansi untuk motor baru harus melebihi 1.000.000 ohm. Jika tidak, motor harus diperbaiki atau diganti.

Memulai pompa dengan bagian atas berpendingin udara

Pompa tidak boleh dihidupkan sampai diisi dengan cairan dan ventilasi.

Cairan panas atau dingin Cedera ringan atau sedang

• Kenakan alat pelindung diri.

• Perhatikan arah lubang ventilasi saat Anda mengisi pompa dengan cairan dan ventilasi.
• Pastikan tidak ada orang yang terluka oleh cairan yang keluar.

Kami merekomendasikan untuk menghubungkan pipa pembuangan ke ventilasi 1/2" untuk mengarahkan air panas atau uap ke tempat yang aman.

1. Bagian atas berpendingin udara hanya boleh dimulai dengan cairan dingin. Tutup katup isolasi di sisi outlet dan buka katup isolasi di sisi inlet pompa.


   Pos.	Deskripsi
   1	Buka
   2	Tutup

2. Lepaskan sumbat pengisi dari ruang berpendingin udara (pos. 2) dan perlahan isi ruang dengan cairan. Ketika ruang telah terisi penuh dengan cairan, pasang kembali sumbat pengisi dan kencangkan dengan aman.

3. Buka katup isolasi di sisi outlet pompa. Katup mungkin harus ditutup sebagian ketika pompa dihidupkan jika tidak ada tekanan balik (yaitu, boiler tidak mencapai tekanan).


   Pos.	Deskripsi
   1	Buka

4. Hidupkan pompa dan periksa arah putaran. Lihat arah putaran pompa yang benar pada penutup kipas motor. Jika arah putaran salah, tukar dua kabel daya yang masuk. Setelah 3 hingga 5 menit, ventilasi telah terisi cairan. Selama startup pompa dingin dengan cairan panas, adalah normal bahwa beberapa tetes cairan bocor dari selongsong.


Pencarian Kesalahan

Sengatan listrik
Kematian atau cedera serius

• Sebelum memulai pekerjaan apa pun pada produk, pastikan catu daya telah dimatikan dan tidak dapat dinyalakan secara tidak sengaja.

Pompa tidak berjalan

Penyebab	Solusi
Tidak ada daya ke motor.	Periksa tegangan ke kotak terminal motor. Jika tidak ada tegangan ke motor, periksa panel starter untuk sirkuit yang terputus dan reset sirkuit.
Sekring putus atau pemutus sirkuit terputus.	Matikan catu daya dan lepas sekring. Periksa kontinuitas dengan ohmmeter. Ganti sekring yang putus atau reset pemutus sirkuit. Jika sekring baru putus atau pemutus sirkuit terputus, instalasi listrik, motor, dan kabel harus diperiksa.
Proteksi kelebihan beban starter motor terbakar atau terputus.	Periksa tegangan pada sisi saluran dan beban starter. Ganti atau reset proteksi motor yang terbakar. Periksa starter untuk kerusakan lain. Jika proteksi terputus lagi, periksa tegangan suplai dan koil penahan starter.
Starter tidak menyala.	Nyalakan sirkuit kontrol dan periksa tegangan ke koil penahan. Jika tidak ada tegangan, periksa sekring sirkuit kontrol. Jika ada tegangan, periksa koil penahan untuk korsleting. Ganti koil yang rusak.
Perangkat kontrol rusak.	Periksa apakah semua sakelar pengaman dan tekanan berfungsi dengan benar. Periksa kontak pada perangkat kontrol. Ganti suku cadang atau perangkat kontrol yang aus atau rusak.
Motor rusak.	Matikan catu daya dan putuskan kabel. Ukur resistansi kabel ke kabel dengan ohmmeter (RX-1). Ukur nilai kabel ke ground dengan ohmmeter (RX-100K). Catat nilai yang diukur. Jika ditemukan belitan terbuka atau terhubung ke ground, lepas motor dan perbaiki atau ganti.
Kapasitor rusak (motor fase tunggal).	Matikan catu daya dan kapasitor outlet. Periksa dengan ohmmeter (RX-100K). Saat meter terhubung ke kapasitor, jarum harus melonjak ke arah 0 ohm dan perlahan kembali ke tak terhingga (h). Ganti kapasitor jika rusak.
Pompa tersumbat atau macet.	Matikan catu daya dan putar poros pompa secara manual. Jika poros tidak berputar dengan mudah, periksa setelan kopling dan sesuaikan jika perlu. Jika putaran poros masih kencang, lepas pompa dan periksa. Bongkar dan perbaiki pompa.

Pompa berjalan tetapi dengan kinerja yang berkurang atau tidak mengalirkan air

Penyebab	Solusi
Arah putaran salah.	Periksa kabel untuk koneksi yang benar. Koreksi kabel.
Pompa tidak dipancing atau terikat udara.	Matikan pompa, tutup katup isolasi dan lepas sumbat pemancing. Periksa ketinggian cairan. Isi ulang pompa, pasang kembali sumbat dan nyalakan pompa. Saluran masuk yang panjang harus diisi sebelum menyalakan pompa.
Saringan, katup periksa atau katup kaki tersumbat.	Lepas saringan, layar atau katup periksa dan periksa. Bersihkan dan ganti. Pancing ulang pompa.
Ketinggian hisap terlalu besar.	Pasang pengukur tekanan gabungan di sisi masuk pompa. Nyalakan pompa dan bandingkan pembacaan dengan data kinerja. Kurangi ketinggian hisap dengan menurunkan pompa, menambah ukuran saluran masuk atau menghilangkan perangkat kehilangan gesekan tinggi.
Pipa masuk dan/atau keluar bocor. (Pompa berputar mundur saat dimatikan)	Udara di pipa masuk. Pipa masuk, katup, dan fitting harus kedap udara. Perbaiki kebocoran dan kencangkan kembali semua fitting yang longgar.
Pompa aus.	Pasang pengukur tekanan, nyalakan pompa, tutup secara bertahap katup keluar dan baca tekanan saat dimatikan. Ubah tekanan yang diukur (dalam psi) menjadi head (dalam kaki): (psi Terukur x 2,31 kaki/psi = ___ kaki). Lihat kurva pompa spesifik untuk head shutoff untuk model pompa tersebut. Jika head mendekati kurva, pompa mungkin baik-baik saja. Jika tidak, lepas pompa dan periksa.
Impeler pompa atau sudu pengarah tersumbat.	Bongkar dan periksa saluran pompa. Hilangkan bahan asing yang ditemukan.
Sumbat penguras yang salah dipasang.	Jika sumbat penguras yang benar diganti dengan sumbat standar, air akan bersirkulasi ulang secara internal. Ganti dengan sumbat yang benar.
Setelan kopling yang tidak tepat.	Periksa/reset kopling. Lihat bagian tentang mengganti motor.

Pompa terlalu sering mati-hidup

Penyebab	Solusi
Sakelar tekanan tidak disetel dengan benar atau rusak.	Periksa apakah sakelar tekanan disetel dan berfungsi dengan benar. Periksa tegangan di seluruh kontak tertutup. Setel ulang sakelar atau ganti jika rusak.
Kontrol level tidak disetel dengan benar atau rusak.	Periksa apakah kontrol level disetel dan berfungsi dengan benar. Setel ulang setelan (lihat data pabrikan kontrol level). Ganti jika rusak.
Pengisian udara tidak cukup atau tangki atau pipa bocor.	Pompa udara ke dalam tangki atau ruang diafragma. Periksa diafragma untuk kebocoran. Periksa tangki dan pipa untuk kebocoran dengan larutan sabun dan air. Periksa volume udara-ke-air. Perbaiki seperlunya.
Tangki terlalu kecil.	Periksa ukuran tangki dan volume udara di dalam tangki. Volume tangki harus sekitar 10 galon untuk setiap gpm kinerja pompa. Volume udara normal adalah 2/3 dari total volume tangki pada tekanan cut-in pompa. Ganti tangki dengan yang berukuran benar.
Pompa terlalu besar.	Pasang pengukur tekanan pada atau dekat port masuk dan keluar pompa. Nyalakan dan jalankan pompa dalam kondisi normal, catat pembacaan pengukur. Ubah psi menjadi kaki (psi Terukur x 2,31 kaki/psi = ____ kaki) Lihat kurva pompa spesifik untuk model tersebut, pastikan bahwa total head cukup untuk membatasi pengiriman pompa dalam rentang aliran desainnya. Kendalikan aliran keluar pompa jika perlu.

Sekring putus atau pemutus sirkuit atau relai kelebihan beban terputus

Penyebab	Solusi
Tangki terlalu kecil.	Periksa tegangan pada panel starter dan motor. Jika tegangan bervariasi lebih dari -10%/+10%, hubungi perusahaan listrik. Periksa ukuran kabel.
Proteksi kelebihan beban motor disetel terlalu rendah.	Putar pompa dan ukur ampere. Tingkatkan ukuran proteksi kelebihan beban atau sesuaikan setelan trip ke arus pelat nama motor maksimum (beban penuh).
Arus tiga fase tidak seimbang.	Periksa penarikan arus pada setiap kabel ke motor. Harus berada dalam -5%/+5%. Jika tidak, periksa motor dan kabel. Memutar semua kabel dapat menghilangkan masalah ini.
Motor korsleting atau terhubung ke ground.	Matikan catu daya dan putuskan kabel. Ukur resistansi kabel ke kabel dengan ohmmeter (RX-1). Ukur nilai kabel ke ground dengan ohmmeter (RX-100K) atau megohmmeter. Catat nilai. Jika ditemukan belitan terbuka atau terhubung ke ground, lepas motor, perbaiki dan/atau ganti.
Kabel atau koneksi rusak.	Periksa kabel yang benar dan terminal yang longgar. Kencangkan terminal yang longgar. Ganti kabel yang rusak.
Pompa tersumbat atau macet.	Matikan catu daya dan putar poros pompa secara manual. Jika poros tidak berputar dengan mudah, periksa setelan kopling dan sesuaikan jika perlu. Jika putaran poros masih kencang, lepas pompa dan periksa. Bongkar dan perbaiki pompa.
Kapasitor rusak (motor fase tunggal).	Matikan catu daya dan kapasitor outlet. Periksa dengan ohmmeter (RX-100K). Saat meter terhubung ke kapasitor, jarum harus melonjak ke arah 0 ohm dan perlahan kembali ke tak terhingga (∞). Ganti kapasitor jika rusak.
Perangkat proteksi kelebihan beban motor pada suhu sekitar yang lebih tinggi daripada motor.	Gunakan termometer untuk memeriksa suhu sekitar di dekat perangkat proteksi kelebihan beban dan motor. Catat nilai ini. Jika suhu sekitar pada motor lebih rendah daripada pada perangkat proteksi kelebihan beban, terutama di mana suhu pada perangkat proteksi kelebihan beban di atas 104°F (40°C), ganti perangkat proteksi standar dengan perangkat proteksi terkompensasi sekitar.

Lembar kerja untuk motor tiga fase

Di bawah ini adalah lembar kerja untuk menghitung ketidakseimbangan arus pada hookup tiga fase. Gunakan perhitungan di bawah ini sebagai panduan.
Ketidakseimbangan arus tidak boleh melebihi 5% pada beban faktor layanan atau 10% pada beban input terukur. Jika ketidakseimbangan tidak dapat diperbaiki dengan memutar kabel, sumber ketidakseimbangan harus ditemukan dan diperbaiki. Jika, pada tiga kemungkinan hookup, kaki terjauh dari rata-rata tetap pada kabel daya yang sama, sebagian besar ketidakseimbangan berasal dari sumber daya. Namun, jika pembacaan terjauh dari rata-rata bergerak dengan kabel motor yang sama, sumber utama ketidakseimbangan berada di "sisi motor" starter. Dalam hal ini, pertimbangkan apakah penyebabnya dapat berupa kabel yang rusak, sambungan kabel yang tidak kencang, koneksi yang buruk, atau belitan motor yang rusak.

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

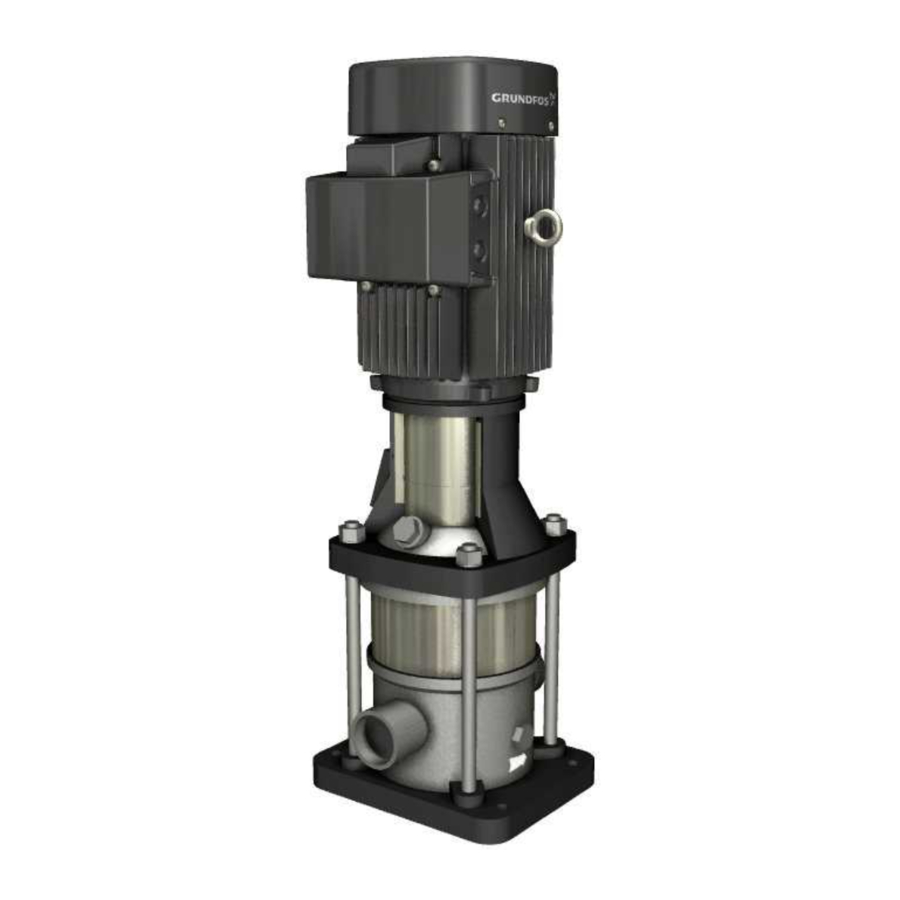

Unduh Manual Seri Grundfos CR / CRI / CRN / CRT

Bahasa yang tersedia
