Grundfos CR / CRI / CRN / CRT seriyasi qo'llanmasi

Umumiy ma'lumot

Mahsulotni o'rnatishdan oldin ushbu hujjatni o'qing. O'rnatish va ishlatish mahalliy qoidalar va yaxshi amaliyot kodekslariga muvofiq bo'lishi kerak.

Xavf bayonotlari

Quyidagi belgilar va xavf bayonotlari Grundfos o'rnatish va ishlatish yo'riqnomalari, xavfsizlik yo'riqnomalari va xizmat ko'rsatish yo'riqnomalarida paydo bo'lishi mumkin.

Oldini olinmasa, o'limga yoki jiddiy shaxsiy jarohatga olib keladigan xavfli vaziyatni ko'rsatadi.

Oldini olinmasa, o'limga yoki jiddiy shaxsiy jarohatga olib kelishi mumkin bo'lgan xavfli vaziyatni ko'rsatadi.

Oldini olinmasa, kichik yoki o'rtacha shaxsiy jarohatga olib kelishi mumkin bo'lgan xavfli vaziyatni ko'rsatadi. Xavf bayonotlari quyidagi tarzda tuzilgan:
SIGNAL SO'ZI
Xavfning tavsifi
Ogohlantirishga e'tibor bermaslik oqibati

• Xavfni oldini olish uchun harakat.

Eslatmalar

Quyidagi belgilar va eslatmalar Grundfos o'rnatish va ishlatish yo'riqnomalarida, xavfsizlik yo'riqnomalarida va xizmat ko'rsatish yo'riqnomalarida paydo bo'lishi mumkin.

	Portlashdan himoyalangan mahsulotlar uchun ushbu ko'rsatmalarga rioya qiling.
	Oq grafik belgisi bo'lgan ko'k yoki kulrang doira harakatni bajarish kerakligini ko'rsatadi.
	Diagonal chiziqli qizil yoki kulrang doira, ehtimol qora grafik belgisi bilan, harakat qilinmasligi yoki to'xtatilishi kerakligini ko'rsatadi.
	Agar ushbu ko'rsatmalarga rioya qilinmasa, bu uskunaning noto'g'ri ishlashiga yoki shikastlanishiga olib kelishi mumkin.
	Ishni osonlashtiradigan maslahatlar va tavsiyalar.

Dvigatel uchun xavfsizlik ma'lumotlari

Nasos bilan birga taqdim etilgan dvigatel yo'riqnomasidagi dvigatelga xos xavfsizlik ma'lumotlarini o'qing.

Mahsulot bilan tanishtirish

CR diapazoni birinchi marta Grundfos tomonidan ishlab chiqilgan inline ko'p bosqichli santrifüj nasosiga asoslangan. CR to'rtta asosiy materialda va bir milliondan ortiq konfiguratsiyada mavjud. CR sanoat, neft-kimyo zavodlari, suv tozalash inshootlari, tijorat binolari va boshqa ko'plab ilovalarda suv va suvga o'xshash suyuqliklarni pompalash uchun javob beradi. CR ning ba'zi ajoyib xususiyatlari:

• yuqori samaradorlik
• ishonchlilik
• oson parvarishlash
• ixcham o'lcham va kichik iz
• jim ish.

Mahsulotni olish

Mahsulotni tashish

Tushayotgan narsalar
O'lim yoki jiddiy shaxsiy jarohat

• Tashish paytida mahsulotni barqaror va mahkamlangan holatda saqlang.
• Shaxsiy himoya vositalarini taqing.

Mahsulotni olish

Tushayotgan narsalar
O'lim yoki jiddiy shaxsiy jarohat

• Qadoqdan chiqarish vaqtida mahsulotni barqaror va mahkamlangan holatda saqlang.
• Shaxsiy himoya vositalarini taqing.

Mahsulotni ko'tarish

Tushayotgan narsalar
O'lim yoki jiddiy shaxsiy jarohat

• Agar nasos Grundfos ML va MLE dan boshqa dvigatel bilan jihozlangan bo'lsa, butun mahsulotni ko'tarish uchun dvigatel ko'z murvatlaridan foydalanmang.
• Ko'tarish bo'yicha ko'rsatmalarga rioya qiling.
• Mahsulotning og'irligi uchun tasdiqlangan ko'tarish uskunalaridan foydalaning.
• Odamlar ko'tarish operatsiyalari vaqtida mahsulotdan xavfsiz masofani saqlashlari kerak.
• Shaxsiy himoya vositalarini taqing.

E'tibor bering, odatda nasosning tortishish markazi dvigatelga yaqin joylashgan.
Nasos yig'ilishini dvigatel tagidan o'tadigan ko'tarish tasmalari bilan ko'taring. Yuk nasos miliga tushmasligiga ishonch hosil qiling.

CR nasosini to'g'ri ko'tarish

Mahsulotni tekshirish

Mahsulotni o'rnatishdan oldin quyidagilarni bajaring:

• Mahsulot buyurtma qilinganidek ekanligini tekshiring.
• Yuk tashish paytida hech qanday ko'rinadigan qismlar shikastlanmaganligini tekshiring.
• Nasos tushirilmagan yoki noto'g'ri ishlatilmaganligiga ishonch hosil qiling.

Agar qismlar shikastlangan yoki etishmayotgan bo'lsa, mahalliy Grundfos savdo kompaniyangizga murojaat qiling.
Sizning nasosingiz kelgan qadoqlash, yuk tashish paytida shikastlanmasligi uchun maxsus nasosingiz uchun mo'ljallangan. Ehtiyot chorasi sifatida uni o'rnatishga tayyor bo'lmaguningizcha, nasosni qadoqlashda qoldiring.

Mahsulotni o'rnatish

Sizda to'g'ri nasos borligiga ishonch hosil qiling

Buyurtma berganingizga ishonch hosil qilish uchun nasosning nom plastinkasini tekshiring.

• CR: Santrifüj nasos; pompalangan suyuqlik bilan aloqa qiladigan barcha qismlar standart quyma temir va AISI 304 zanglamaydigan po'latdan yasalgan.
• CRI: Santrifüj nasos; pompalangan suyuqlik bilan aloqa qiladigan barcha qismlar AISI 304 zanglamaydigan po'latdan yasalgan.
• CRN: Santrifüj nasos; pompalangan suyuqlik bilan aloqa qiladigan barcha qismlar AISI 316 zanglamaydigan po'latdan yasalgan.
• CRT: Santrifüj nasos; pompalangan suyuqlik bilan aloqa qiladigan barcha qismlar titandan yasalgan.
• CRE: Grundfos MLE o'zgaruvchan chastota-diskli dvigatelli santrifüj nasos.

Dvigatelsiz nasos uchi

Agar jo'natma to'liq birlikdan (nasos milini dvigatel miliga ulash uchun mufta) iborat bo'lsa, muftaning holati zavod spetsifikatsiyalariga o'rnatiladi. Hech qanday sozlash talab qilinmaydi.
Agar jo'natma dvigatelsiz nasos uchi bo'lsa, dvigatelni almashtirish bo'limidagi sozlash tartib-qoidalariga amal qiling.

Dvigatelsiz nasos (faqat CR, CRI, CRN 1s, 1, 3, 5, 10, 15 va 20)
Agar siz dvigatelsiz nasos uchini sotib olgan bo'lsangiz, mil muhr zavoddan o'rnatilgan. Dvigatelni biriktirganda mil muhridagi uchta o'rnatilgan vintni bo'shatmang.

Dvigatelsiz nasos (faqat CR, CRN 32, 45 va 64)
Agar siz dvigatelsiz nasos uchini sotib olgan bo'lsangiz, siz mil muhrini o'rnatishingiz kerak. Mil muhr nasos qadoqlash qutisidagi o'z qutisida himoyalangan. Yuk tashish paytida mil va podshipniklarni himoya qilish uchun transport himoyachisi ishlatiladi. Mil muhrini o'rnatishdan oldin transport himoyachisini olib tashlang. Nasos qadoqlashiga kiritilgan muhrni o'rnatish bo'yicha ko'rsatmalarni o'qing.

Tegishli ma'lumot
Dvigatelni almashtirish

Haydovchi uchi dvigatelining podshipniki

Yalang'och valli nasos uchun haydovchi uchi (DE) dvigatelining to'g'ri turidan foydalanganingizga ishonch hosil qiling. Nomi plastinkasida ko'rsatilgan o'ziga xos nasos diapazonini va nasos versiyasini tekshiring va mos keladigan DE podshipnikini tanlang.

DE podshipniki, CR 1-64 nasos diapazoni

Nasos versiyasi1)	Chuqur truba to'pli podshipnik (62/63xx)	Burchakli kontaktli podshipnik (73xx)
A Standart nasos	1/3 - 10 HP	15 - 60 HP
T surish bilan ishlaydigan qurilmali nasos (THD) 2)	-	-
Z Podshipnik flanjli nasos2)	1/3 - 60 HP	Ruxsat etilmagan

1. Tur kalitlari bo'limidagi nasos versiyasi uchun kodlarga qarang.
2. Zavod mahsulot variantlari (FPV).

Tegishli ma'lumot
Tur kaliti
Kodlar kaliti

Identifikatsiya

Nomi plastinkasi

Nomi plastinkasi namunasi

1. Versiya
2. Mahsulot raqami
3. Seriya raqami
4. Model
5. Tur belgilanishi
6. Chastota
7. Nominal tezlik
8. Dvigatelsiz og'irlik
9. Dvigatelning nominal quvvati
10. Nominal oqim tezligi
11. Aylanish yo'nalishi
    CCW: Soat miliga teskari
    CW: Soat mili bo'yicha
12. Nominal oqim tezligidagi bosim / Maksimal bosim
13. Nominal oqim tezligida gidravlik samaradorlik
14. Maksimal tizim bosimi / Maksimal suyuqlik harorati. E'tibor bering, ushbu maydonda ikkita ma'lumot to'plami bo'lishi mumkin.
15. Nasos energiyasi indeksi, doimiy yuk
16. Nasos energiyasi indeksi, o'zgaruvchan yuk
17. G'ildirak diametri
18. Tashqi ma'lumotnoma (boshqa uskunalar ishlab chiqaruvchisi raqami)
19. Ishlab chiqarish kodi
20. Kelib chiqqan mamlakat
21. Tasdiqlash belgilari

Tur kaliti

Namuna
CRE 32-4-2 A-G-A-E-HQQE-N-C-B

Kod	Izoh
CR	Tur diapazoni: CR, CRI, CRN, CRT
E	Integratsiyalashgan chastota konvertorli nasos
32	Oqim tezligi [gpm (m3/h)]
4	G'ildiraklar soni
2	Diametri qisqartirilgan g'ildiraklar soni
A	Nasos versiyasi uchun kod
G	Trubka ulanishi uchun kod
A	Materiallar uchun kod
E	Kauchuk qismlar uchun kod
	Mil muhr uchun kod:
H	Mil muhr turining belgilanishi
Q	Muhr yuzasi materiali (aylanadigan muhr yuzasi)
Q	Muhr yuzasi materiali (statsionar muhr yuzasi)
E	Ikkilamchi muhr materiali (kauchuk qismlar)
N	Dvigatel uchun kod: P2 [HP (kVt)]
C	Dvigatel uchun kod: faza va kuchlanish [V]
B	Dvigatel uchun kod: tezlik varianti [rpm]

Kodlar kaliti

Dvigatel uchun kodlar

Kod	Tavsif
P2 [HP (kVt)]
C	0.33 (0.25)
D	0.5 (0.37)
E	0.75 (0.55)
F	1 (0.75)
G	1.5 (1.1)
H	2 (1.5)
I	3 (2.2)
K	5 (4)
L	7.5 (5.5)
M	10 (7.5)
N	15 (11)
O	20 (15)
P	25 (18.5)
Q	30 (22)
R	40 (30)
S	50 (37)
T	60 (45)
U	75 (55)
V	100 (75)
W	120 (90)
1	150 (110)
2	175 (132)
3	215 (160)
4	270 (200)
5	335 (250)
Faza va kuchlanish (V)
A	1 × 200-240 V
B	3 × 200-240 V
C	3 × 440-480 V
D	3 × 380-500 V
X	Belgilanmagan
Tezlik varianti (rpm)
A	1450-2000
Kod	Tavsif
B	2900-4000
C	4000-5900
2	2-qutbli
4	4-qutbli

Qo'llanilishi

Nasosning nom yorlig'idagi ma'lumotlarni yoki uning ishlash egri chizig'ini siz uni o'rnatishni rejalashtirayotgan qo'llanilish bilan solishtiring. Iltimos, ushbu qo'llanilish quyidagi chegaralar ichida ekanligiga ishonch hosil qiling.

Turi	Qo'llanilishi/suyuqlik
CR	Issiq va sovuq suv, qozonni ta'minlash, kondensatni qaytarish, glikollar va quyosh-termal suyuqliklar.
CRI/CRN	Deionlangan, demineralizatsiyalangan va distillangan suv. Sho'r suv va temir yoki mis qotishmalari bilan aloqa qilish uchun yaroqsiz bo'lgan boshqa suyuqliklar. (Maxsus suyuqlik mosligi uchun ishlab chiqaruvchi bilan maslahatlashing.)
CRN-SF	Yuqori bosimli yuvish, teskari osmos yoki boshqa yuqori bosimli qo'llanilishlar.
CRT	Tuzli suv, xlorid asosidagi suyuqliklar va titanium uchun tasdiqlangan suyuqliklar.

Ishlash shartlari

Atrof-muhit harorati va balandligi

Agar atrof-muhit harorati nasosning maksimal harorat chegaralaridan oshsa yoki nasos quyidagi jadvaldagi balandlik qiymatlaridan oshadigan balandlikda o'rnatilgan bo'lsa, haddan tashqari qizib ketish xavfi tufayli motor to'liq yuklanmasligi kerak.
Haddan tashqari qizib ketish atrof-muhit haroratining yuqori bo'lishi yoki zichlikning pastligi va natijada yuqori balandliklarda havo sovutish ta'sirining pastligi natijasida yuzaga kelishi mumkin. Bunday hollarda, yuqori nominal quvvatga (P2) ega motor ishlatish kerak bo'lishi mumkin.

Motorning chiqish quvvati (P2) va atrof-muhit harorati/balandligi o'rtasidagi munosabat

Afsona

O'rni	Tavsif
1	NEMA standart samaradorlikdagi motorlar
2	NEMA yuqori samaradorlikdagi motorlar

Misol: Yuqoridagi rasmga ko'ra, NEMA yuqori samaradorlikdagi ML motorli nasos dengiz sathidan 15 584 fut balandlikda o'rnatilganda P2 88% gacha kamaytirilishi kerak. 167°F atrof-muhit haroratida standart samaradorlikdagi motorning P2 nominal quvvatning 74% gacha kamaytirilishi kerak.
Maksimal harorat va maksimal balandlikdan oshib ketgan hollarda, reytingni pasaytirish koeffitsientlari ko'paytirilishi kerak. Misol: 0,89 × 0,89 = 0,79.

Suyuqlik haroratlari

Nasos	Suyuqlik harorati
CR, CRI, CRN 1s, 3, 5, 10, 15 va 20	-4 dan +248°F gacha (-20 dan +120°C gacha)
CR, CRN 32, 45 va 643)	-22 dan +248°F gacha (-30 dan +120°C gacha)
CRT 2, 4, 8, 16	-4 dan +248°F gacha (-20 dan +120°C gacha)
CRN-SF	-4 dan +221°F gacha (-15 dan +105°C gacha)
Cool-Top™li nasoslar	356°F gacha (180°C)

3. 200°F dan yuqori haroratlar uchun xUBE vallik muhrlarini tavsiya etamiz. KUHE gibrid vallik muhrlariga ega nasoslar faqat 200°F (90°C) gacha ishlashi mumkin.
   xUUE vallik muhrlariga ega nasoslar -40°F (-40°C) gacha ishlatilishi mumkin.
   ("x" - muhr turi).

Barcha motorlar 104°F (40°C) atrof-muhit havo sharoitida doimiy ishlash uchun mo'ljallangan. Atrof-muhit harorati yuqori bo'lgan sharoitlar uchun Grundfos bilan maslahatlashing.
NSF 61 ichimlik suvi uchun maksimal suv harorati 73°F (23°C) bilan cheklangan.

Minimal kirish bosimlari

Barcha CR, CRI, CRN	NPSHR + 2 fut
CRN-SF	29 psi (2 bar)

Maksimal kirish bosimlari

4. Nasos o'chirilgan yoki ishga tushirish vaqtida.
5. Ishlash vaqtida.

Maksimal ish bosimlari

250°F (121°C)
194°F (90°C) CRN-SF uchun

Boshqa ish sharoitlari mavjud bo'lganda Grundfos bilan maslahatlashing.

Mexanik o'rnatish

Ichimlik suvi nasoslanganda ifloslanish
O'lim yoki jiddiy jarohat

• Nasosni ichimlik suvi bilan ta'minlash uchun ishlatishdan oldin, nasosni toza suv bilan yaxshilab yuving.
• Agar ichki qismlar inson iste'moli uchun mo'ljallangan suv uchun yaroqsiz bo'lgan zarrachalar yoki moddalar bilan aloqada bo'lsa, nasosni ichimlik suvi uchun ishlatmang.

Nasos suv bo'yicha milliy qoidalar va standartlarga muvofiq o'rnatilishi kerak.

Mahsulotni ko'tarish

Tushayotgan narsalar
O'lim yoki jiddiy jarohat

• Ko'tarish bo'yicha ko'rsatmalarga amal qiling.
• Mahsulot og'irligi uchun tasdiqlangan ko'tarish uskunalaridan foydalaning.
• Ko'tarish ishlari paytida odamlar mahsulotdan xavfsiz masofada turishlari kerak.
• Shaxsiy himoya vositalarini kiying.

Ko'tarish bo'yicha ko'rsatmalar uchun ko'tarish bo'yicha ko'rsatmalar bo'limiga qarang.

Tegishli ma'lumotlar
Mahsulotni ko'tarish

Nasos joylashuvi

Nasosni quruq, yaxshi shamollatiladigan, sovuq o'tmaydigan va haroratning haddan tashqari o'zgarishiga duchor bo'lmagan joyga joylashtiring.
Nasos hech qanday to'siq yoki issiq yuzalardan kamida 6 dyuym (150 mm) masofada o'rnatilganligiga ishonch hosil qiling.
Dvigatelning qizib ketishining oldini olish uchun etarli havo ta'minoti va ta'mirlash uchun dvigatelni olib tashlash uchun etarli vertikal joy kerak.
So'rish balandligini talab qiladigan ochiq tizimlarda, quvurlardagi ishqalanish yo'qotilishini kamaytirish uchun nasosni suyuqlik manbaiga iloji boricha yaqinroq joylashtiring.

Tashqi o'rnatish

Grundfos tashqarida o'rnatilgan nasoslar uchun dvigatel uchun yomg'ir qopqog'ini tavsiya qiladi. Dvigatelning drenaj vilkalaridan hech bo'lmaganda bittasini olib tashlang. Dvigatel drenaj vilkasini olib tashlash motor ichida kondensatsiya paydo bo'lishiga olib keladi va dvigatelning shikastlanishiga yoki ishdan chiqishiga olib keladi. Grundfos dvigatel ishlab chiqaruvchisining o'rnatish va foydalanish bo'yicha ko'rsatmalari bilan maslahatlashishni tavsiya qiladi.

Poydevor

Nasos uchun xavfsiz va barqaror o'rnatish bazasini ta'minlash uchun beton yoki shunga o'xshash poydevor materialidan foydalaning.
Turli xil nasos turlari uchun murvat teshigining markaziy chizig'i o'lchamlari uchun quyidagi jadvalga qarang.
Barcha to'rtta murvat yordamida nasosni poydevorga mahkamlang va nasos vertikal holatda bo'lishini va taglikdagi barcha to'rtta prokladka to'g'ri qo'llab-quvvatlanishini ta'minlash uchun nasos tagligini tekislang (notekis yuzalar o'rnatish murvatlari tortilganda nasos tagligining sinishiga olib kelishi mumkin).

Nasos holati

Nasosni vertikal yoki gorizontal holatda o'rnatish mumkin. Yuqoridagi rasmga qarang.
Sovuq havo dvigatelning sovutish foniyga etarli darajada etib borishini ta'minlang. Dvigatel hech qachon gorizontal tekislikdan pastga tushmasligi kerak.
Nasos tagidagi o'qlar nasos orqali suyuqlik oqimi yo'nalishini ko'rsatadi.
Nasosdan keladigan shovqinni kamaytirish uchun nasosning har ikki tomoniga kengaytirish bo'g'inlarini va poydevor bilan nasos o'rtasida tebranishga qarshi o'rnatish moslamalarini o'rnatish tavsiya etiladi.
Ventilyatsiya vilkasi eng yuqori holatda joylashganligiga ishonch hosil qiling.
Agar nasosni tozalash, ta'mirlash yoki almashtirish kerak bo'lsa, tizimni to'kishdan saqlanish uchun nasosning har ikki tomoniga izolyatsiya klapanlarini o'rnating.

Asos va murvat teshigining markaziy chizig'i o'lchamlari

Nasosni o'rnatish

Bosimli tizim
O'lim yoki jiddiy jarohat

• Nasoslar qopqoqli kirish va chiqish portlari bilan jo'natiladi. Quvurlar nasosga ulashdan oldin qopqoqlarni olib tashlang.

Tavsiya etilgan o'rnatish momentlari

Nasos turi	Tavsiya etilgan poydevor momenti [ft-lbs]	Tavsiya etilgan gardish momenti [ft-lbs]
CR, CRI, CRN 1s, 1, 3, 5 CRT 2, 4	30	37-44
CR, CRI, CRN 10, 15, 20 CRT 8, 16	37	44-52
CR, CRN 32, 45, 64	52	52-59

Kirish trubasi

Kirish trubasi etarli darajada o'lchamda bo'lishi va ishqalanish yo'qotilishini minimal darajada ushlab turish uchun imkon qadar to'g'ri va qisqa bo'lishi kerak (kirish gardishidan oldin kamida to'rtta quvur diametri to'g'ri ishlaydi). Keraksiz armatura, klapan yoki aksessuarlardan foydalanishdan saqlaning. Kirish liniyasida kapalak klapanlaridan faqat suv manbai nasosdan yuqori bo'lganligi sababli nasosni suv bosgan kirish sharoiti tufayli ajratish zarur bo'lganda foydalaning. Quyidagi ikkita rasmga qarang. Bo'shashgan qoldiqlarni olib tashlash uchun nasosni o'rnatishdan oldin quvurlarni yuving.

Suv bosgan kirish

Poz.	Tavsif
1	Kapalak klapan
2	Tekshirish klapan
3	Kengaytirish bo'g'inlari
4	Rezervuar
5	Kapalak klapan
6	Filtr

Kirish balandligi

Poz.	Tavsif
1	Kapalak klapan
2	Tekshirish klapan
3	Ekssentrik reduktor
4	Kirish trubasi
5	Rezervuar
6	Oyoq klapani

Kirish trubasida gruntlash uchun armatura bo'lishi kerak. CRN-SF nasoslarini kirish balandligi uchun ishlatib bo'lmaydi.

Kirish trubasining o'lchamlari
Tavsiya etilgan kirish trubasining quyidagi o'lchamlari har qanday CR nasos turi bilan ishlatilishi kerak bo'lgan eng kichik o'lchamlardir.
Yaxshi quvur amaliyoti kuzatilayotganligini va ortiqcha ishqalanish yo'qotilishiga duch kelmaslikni ta'minlash uchun har bir o'rnatishda kirish trubasining o'lchamini tekshiring.
Yuqori haroratlar ishqalanishni kamaytirish va NPHSA ni yaxshilash uchun kattaroq diametrli quvurlarni talab qilishi mumkin.

Nasos turi	Minimal kirish trubasining o'lchami6)
CR, CRI, CRN 1s, 1, 3 CRT 2	1"
CR, CRI, CRN 5 CRT 4	1 - 1/4"
CR, CRI, CRN 10, 15, 20 CRT 8, 16	2"
CR, CRN 32	2 - 1/2"
CR, CRN 45	3"
CR, CRN 64	4"

6. ANSI jadvaliga muvofiq nominal diametr 40

Chiqish trubasi

Chiqish trubasiga tekshirish valfi va izolyatsiya valfini o'rnatishni taklif qilamiz.
Quvurlar, klapanlar va armaturalar kamida chiqish trubasi bilan bir xil diametrga ega bo'lishi yoki quvurlardagi haddan tashqari oqim tezligi va ishqalanish yo'qotilishini kamaytirish uchun yaxshi quvur amaliyotiga muvofiq o'lchamda bo'lishi kerak.
Quvurlar, klapanlar va armaturalarning bosim darajasi maksimal tizim bosimiga teng yoki undan katta bo'lishi kerak.
Nasosni o'rnatishdan oldin, quvur qoidalariga yoki mahalliy qoidalarga muvofiq, chiqish quvurlarining bosimini nasos hosil qila oladigan maksimal bosimga kamida tekshiring.
Iloji boricha, nasosning har ikki tomonida to'g'ridan-to'g'ri yuqori bosimli yo'qotish armaturalaridan, masalan, tirsaklar yoki shoxli teeslardan saqlaning. Quvurlar nasosdagi issiqlik va mexanik kuchlanishni kamaytirish uchun etarli darajada qo'llab-quvvatlanishi kerak.
Yaxshi o'rnatish amaliyotiga ko'ra, tizimni yaxshilab tozalang va nasosni o'rnatishdan oldin barcha begona materiallar va cho'kindilardan tozalang. Bundan tashqari, hech qachon nasosni tizimning eng past nuqtasiga o'rnatmang, chunki axloqsizlik va cho'kindilar tabiiy ravishda to'planadi. Agar haddan tashqari cho'kindi yoki muallaq zarrachalar mavjud bo'lsa, filtr yoki filtrdan foydalanishni tavsiya qilamiz. Grundfos nasos va tizimning ishlashini kuzatish uchun kirish va chiqish gardishlariga yoki quvurlarga bosim o'lchagichlarini o'rnatishni tavsiya qiladi.
Suv bolg'asi bilan bog'liq muammolarni oldini olish uchun CRN-SF dasturlarida tez yopiladigan klapanlardan foydalanmang.

Bypass

Agar nasos chiqish liniyasidagi yopiq klapanga qarshi ishlashi mumkin bo'lgan xavf bo'lsa, chiqish trubasiga bypassni o'rnating. Nasos orqali oqim nasosning etarli darajada sovishi va moylanishini ta'minlash uchun talab qilinadi. Minimal oqim tezligi uchun minimal kirish bosimi bo'limiga qarang.
Eroziyaning oldini olish uchun tirsaklar bypass ochilishidan kamida 12 dyuym uzoqlikda bo'lishi kerak.

Tavsiya etilgan bypass tartibi

Poz.	Tavsif
1	Kirish
2	Bypass liniyasi
3	Bypass ochilishi
4	Chiqish

Ixtiyoriy bypass tartibi

Poz.	Tavsif
1	Kirish
2	Bypass ochilishi
3	Bypass liniyasi
4	Chiqish

CR, CRN 32, 45 va 64 uchun ixtiyoriy bypass tartibi

Poz.	Tavsif
1	Kirish
2	Bypass ochilishi
3	Bypass liniyasi
4	Chiqish

Tegishli ma'lumotlar
Minimal kirish bosimi

Flanj kuchlari va momentlari

Agar barcha yuklar quyidagi jadvallarda koʻrsatilgan maksimal ruxsat etilgan qiymatga yetmasa, bu qiymatlardan biri normal chegaradan oshib ketishi mumkin. Qo'shimcha ma'lumot olish uchun Grundfos bilan bog'laning.

Y-yoʻnalish: Kirish yoki chiqish joyi
Z-yoʻnalish: Kamera stekining yoʻnalishi
X-yoʻnalish: Kirish yoki chiqish joyidan 90°

Kuch chegaralari

Flanj		Nasos	CR - Choyangdan yasalgan nasos korpusi				CRI, CRN - Zanglamaydigan poʻlatdan yasalgan nasos korpusi
ANSI [dyuym]	DN [mm]	Turi	Kuch, Y-yoʻnalish [lb]	Kuch, Z-yoʻnalish [lb]	Kuch, X-yoʻnalish [lb]	Kuch, Y-yoʻnalish [lb]		Kuch, Z-yoʻnalish [lb]	Kuch, X-yoʻnalish [lb]
1/ 1 1/4	25/32	1s-5	76	89	72	152		177	143
1 1/2	40	10	93	105	84	185		211	169
2	50	15, 20	127	131	114	253		261	228
2 1/2	65	32	156	177	143	312		354	287
3	80	45	211	173	190	421		346	379
4	100	64	282	228	253	565		455	506

Moment chegaralari

Flanj		Nasos	Cho'yan	CR nasos korpusida		Zanglamas		CRI, CRN - poʻlat nasos korpusi
ANSI [dyuym]	DN [mm]	Turi	Kuch, Y-yoʻnalish [lb]	Kuch, Z-yoʻnalish [lb]	Kuch, X-yoʻnalish [lb]	Kuch, Y-yoʻnalish [lb]		Kuch, Z-yoʻnalish [lb]	Kuch, X-yoʻnalish [lb]
1/ 1 1/4	25/32	1s-5	221	129	92	443		258	184
1 1/2	40	10	295	203	148	590		406	295
2	50	15, 20	332	240	184	664		479	369
2 1/2	65	32	369	258	221	738		516	443
3	80	45	240	295	406	479		590	811
4	100	64	277	350	461	553		701	922

Minimal doimiy ish oqimi tezliklari [gpm]

Nasos turi	min. °F dan 176°F gacha (min. °C dan 80°C gacha)		210°F (99°C)	248°F (120°C)	356°F (180°C)
CR, CRI, CRN 1s	0.5		0.7	1.2	1.2
CR, CRI, CRN 1	0.9		1.3	2.3	2.3
CR, CRI, CRN 3	1.6		2.4	4.0	4.0
CR, CRI, CRN 5	3.0		4.5	7.5	7.5
CR, CRI, CRN 10	5.5		8.3	14	14
CR, CRI, CRN 15	9.5		14	24	24
CR, CRI, CRN 20	11		17	28	28
CR, CRN 32	14		21	35	35
CR, CRN 45	22		33	55	55
CR, CRN 64	34		51	85	85
CRT 2	1.3		2.0	3.3	N/A
CRT 4	3.0		4.5	7.5	N/A
CRT 8	4.0		6.0	10	N/A
CRT 16	8.0		12	20	N/A

Grundfos Cool-Top ® faqat quyidagi nasos turlarida mavjud:

Nasos turi	CR 1s	CR 1	CR 3	CR 5	CR 10	CR 15	CR 20	CR 32	CR 45	CR 64
Standart (CR)								●	●	●
I versiyasi (CRI)	●	●	●	●	●	●	●
N versiyasi (CRN)	●	●	●	●	●	●	●	●	●	●

Qaytish klapanlari

Nasosning kirish bosimi oshib ketishining oldini olish uchun nasosning chiqish tomonida qaytish klapan talab qilinishi mumkin.
Agar tizimda talab bo'lmagani uchun (barcha klapanlar yopiq) qaytish klapanisiz nasos to'xtatilsa, nasosning chiqish tomonidagi yuqori tizim bosimi nasosning kirish qismiga qaytadi.
Bu, ayniqsa, CRN-SF ilovalari uchun juda muhim, chunki ular juda yuqori chiqish bosimini o'z ichiga oladi. Natijada, ko'pgina CRN-SF qurilmalari chiqish quvurida qaytish klapanini talab qiladi.

Haroratning ko'tarilishi

Ish paytida nasos orqali oqimni to'xtatish zarur bo'lishi mumkin.
Oqim to'xtatilganda, nasosning quvvati nasoslangan suyuqlikka issiqlik sifatida o'tkaziladi va bu suyuqlik haroratining ko'tarilishiga olib keladi.
Natijada, qizib ketish va nasosga zarar yetkazish xavfi tug'iladi. Xavf nasoslangan suyuqlik haroratiga va nasosning oqimsiz qancha vaqt ishlashiga bog'liq. Quyidagi harorat ko'tarilishi jadvaliga qarang.

Nasos turi	18°F (10°C) harorat ko'tarilishi uchun vaqt
	Soniyalar	Daqiqalar
CR 1s, 1, 3	210	3.5
CR 5	240	4.0
CR 10	210	3.5
CR 15	150	2.5
CR 20	120	2.0
CR 32, 45, 64	-	-

Shartlar va cheklovlar
Ko'rsatilgan vaqtlar quyidagi shartlar va cheklovlarga bog'liq:

• Atrof bilan issiqlik almashinuvi yo'q.
• Nasoslangan suyuqlik o'ziga xos issiqlik sig'imi 1,0 Btu/lb bo'lgan suvdir. °F (4,18 kJ/kg °C).
• Nasos qismlari (kameralar, pervaneler va val) suv bilan bir xil issiqlik sig'imiga ega.
• Taglikdagi va nasos boshidagi suv kiritilmagan.

Ushbu cheklovlar haddan tashqari harorat ko'tarilishiga qarshi etarli xavfsizlik chegarasini berishi kerak.
Maksimal harorat nasosning maksimal harorat reytingidan oshmasligi kerak.

Elektr ulanishi

Barcha elektr ishlari Milliy elektr kodeksining so'nggi nashri va mahalliy qoidalar va qoidalarga muvofiq malakali elektrchi tomonidan bajarilishi kerak.
Elektr ulanishlarini amalga oshirayotganda motor uchun ko'rsatmalarga amal qiling.

Elektr toki urishi
O'lim yoki jiddiy jarohat

• Mahsulot ustida biron bir ishni boshlashdan oldin, elektr ta'minoti o'chirilganligiga va tasodifan yoqilmasligiga ishonch hosil qiling.
• Nasosni nasosga yaqin joylashgan tashqi asosiy kalitga va motor-himoya o'chirgichiga yoki CUE chastota konvertoriga ulang. Asosiy kalitni OFF (izolyatsiya qilingan) holatida qulflash imkoniga ega ekanligingizga ishonch hosil qiling. EN 60204-1, 5.3.2 da ko'rsatilgan tur va talablar.

Elektr toki urishi
O'lim yoki jiddiy jarohat

• Ushbu nasosning xavfsiz ishlashi Milliy elektr kodeksi va mahalliy qoidalar va qoidalarga muvofiq topraklanmasını talab qiladi.
• Nosoz motor yoki nosoz simlar elektr toki urishiga olib kelishi mumkin, bu esa o'limga olib kelishi mumkin, motorga bevosita tegilsa ham yoki tok turgan suv orqali o'tkazilsa ham. Shu sababli, xavfsiz o'rnatish va ishlash nasosni elektr ta'minoti topraklama (yer) terminaliga to'g'ri topraklanmasını talab qiladi.
• Toprak o'tkazgichni terminal qutisidagi topraklama vintiga, so'ngra qabul qilinadigan topraklama nuqtasiga ulang.
• Barcha o'rnatishlarda, Milliy elektr kodeksining 250-80-moddasida ko'rsatilganidek, yer usti metall sanitariya-tesisatlarini elektr ta'minoti topraklama terminaliga ulang.

Elektr toki urishi
O'lim yoki jiddiy jarohat

• Agar motorning ikkala podshipniki seramika podshipniklari kabi izolyatsiya qilingan turdagi bo'lsa, nasosni motor bilan bir xil himoya-yer (PE) potentsialiga ulang.

Voltaj, fazalar va chastotaning nasosnikiga mos kelishiga ishonch hosil qilish uchun elektr ta'minotini tekshiring. To'g'ri ishchi kuchlanish va boshqa elektr ma'lumotlari motorning nom plastinkasida ko'rsatilgan. Ushbu motorlar nominal plastinka kuchlanishining -10%/+10% da ishlashga mo'ljallangan. Ikkilamchi kuchlanishli motorlar uchun motor 10% reytingga eng yaqin kuchlanishda ishlash uchun ichki tomondan ulanishi kerak, ya'ni 208 V motor 208 V simlar diagrammasiga muvofiq ulanishi kerak. Simlar diagrammasini motoga biriktirilgan plastinkada yoki terminal qutisi qopqog'ining ichidagi yorliqda topish mumkin.
Agar kuchlanish o'zgarishlari -10%/+10% dan katta bo'lsa, nasosni ishlatmang.

Motorlar

Grundfos CR nasoslari bizning qat'iy spetsifikatsiyalarimizga muvofiq tanlangan og'ir yukli, 2 qutbli (3600 rpm), ODP (ochiq tomchilatib himoyalangan) yoki TEFC (to'liq yopiq fan bilan sovutilgan), NEMA C ramkali motorlar bilan ta'minlanadi.
Boshqa korpus turlari va boshqa kuchlanish va chastotalar uchun motorlar maxsus buyurtma asosida mavjud.
CRN-SF nasoslari teskari surish podshipnikli IEC (metrik) tipidagi motor bilan ta'minlanadi.
Agar siz nasosni almashtirsangiz, lekin ilgari boshqa CR nasosida ishlatilgan motorning o'zini saqlab qolsangiz, muftaning balandligini to'g'ri sozlash uchun motorga xizmat ko'rsatish bo'limini o'qing.
Agar siz nasosni tashqariga o'rnatsangiz, tashqi o'rnatish bo'limini o'qing.

Tegishli ma'lumotlar
Tashqi o'rnatish
Motorga xizmat ko'rsatish

Terminal qutisining pozitsiyasi

Motor terminal qutisini 90° qadam bilan to'rtta pozitsiyadan biriga burish mumkin.
Terminal qutisini aylantirish uchun motorni nasosga mahkamlaydigan to'rtta murvatni echib oling, lekin muftani echmang. Motorni kerakli holatga aylantiring, so'ngra to'rtta murvatni qayta o'rnating va mahkamlang.

Motor terminal qutisining pozitsiyalari (yuqori ko'rinish)

Holat	Tavsif
1	9:00 holati
2	12:00 holati
3	Chiqish joyi
4	3:00 holati
5	Standart terminal qutisi holati (6:00)
6	Kirish joyi

Dala simlari

O'tkazgichlarning o'lchamlari Milliy elektr kodeksining so'nggi nashri yoki mahalliy qoidalarda talab qilinadigan o'tkazgichlarning joriy o'tkazuvchanlik xususiyatlariga asoslangan bo'lishi kerak. Motorning juda qisqa ishga tushirish vaqti va nasos va motorning past inersiya momenti tufayli to'g'ridan-to'g'ri onlayn (DOL) ishga tushirish tasdiqlangan. Agar DOL ishga tushirish maqbul bo'lmasa va kamaytirilgan ishga tushirish toki talab qilinsa, avto transformator, qarshilik starter yoki yumshoq starterdan foydalaning. Agar kutish nasoslari o'rnatilgan bo'lsa, har bir nasos uchun sug'urtalangan ajratgichni ishlatishni tavsiya qilamiz.

Motor himoyasi

Bir fazali motorlar
Bir fazali motorli barcha CR nasoslari, 10 HP dan tashqari, o'rnatilgan termal himoyani o'z ichiga olgan ko'p kuchlanishli, sincap-qafasli indüksiyon motorlari bilan jihozlangan.

Uch fazali motorlar
Uch fazali motorli CR nasoslari past kuchlanish, faza buzilishi, tokning nomutanosibligi va haddan tashqari yuklanishlardan motorni himoya qilishni ta'minlash uchun tegishli o'lcham va turdagi motor-himoya o'chirgichi bilan ishlatilishi kerak.
Har uch fazada ham qo'lda qayta o'rnatish va atrof-muhit harorati bilan qoplanadigan juda tez o'chirish bilan to'g'ri o'lchamdagi o'chirgichdan foydalaning. Haddan tashqari yukdan himoya qilish motorning to'liq yukdagi oqim reytingiga o'rnatilishi va sozlanishi kerak. Hech qanday holatda haddan tashqari yukdan himoya qilish motorning nom plastinkasida ko'rsatilgan to'liq yukdagi tokdan yuqori qiymatga o'rnatilmasligi kerak. Bu kafolatni bekor qiladi.
Ishlab chiqaruvchining tavsiyalariga muvofiq avto transformatorlar va qarshilik starterlari uchun haddan tashqari yukdan himoya qilishni o'rnating.
Uch fazali MLE motorlari (CRE-nasoslari) faqat o'chirgich sifatida sug'urtalarni talab qiladi. Ularga motor-himoya o'chirgichi kerak emas. Faza nomutanosibligini tekshiring. Ish varaqasi taqdim etilgan. Uch fazali motorlar uchun ish varaqasi bo'limiga qarang.
Standart ruxsat etilgan faza nomutanosibligi 5% ni tashkil qiladi.

Tegishli ma'lumotlar
Uch fazali motorlar uchun ish varaqasi

CRN-SF
CRN-SF odatda ta'minot nasosi bilan ketma-ketlikda ishlaydi. CRN-SF ning maksimal ruxsat etilgan kirish bosimi 73 psi dan (nasos o'chirilgan va ishga tushirish vaqtida) 365 psi gacha (ish paytida) oshganligi sababli, ta'minot nasosi ishga tushishidan bir soniya oldin CRN-SF nasosini ishga tushirish uchun boshqaruv qurilmasidan foydalaning. Xuddi shunday, CRNSF ta'minot nasosi to'xtaganidan keyin bir soniyadan so'ng to'xtashi kerak. Quyida CRN-SF ning ishga tushirish vaqt jadvaliga qarang.

CRN-SF ning ishga tushishi

Holat	Tavsif
1	VAQT
2	CRN-SF ishga tushadi
3	1 yoki undan ko'proq soniya
4	Ta'minot nasosi ishga tushadi
5	Ikkala nasos ham ishlaydi
6	Ta'minot nasosi to'xtaydi
7	CRN-SF to'xtaydi

Mahsulotni ishga tushirish

Korroziv suyuqliklar
O'lim yoki jiddiy jarohat

• Shaxsiy himoya vositalarini taqing.

Zaharli suyuqliklar
O'lim yoki jiddiy jarohat

• Shaxsiy himoya vositalarini taqing.

Issiq yoki sovuq suyuqlik
Yengil yoki o'rtacha jarohat

• Shaxsiy himoya vositalarini taqing.
• Nasosni suyuqlik bilan to'ldirganda va shamollatganda, shamollatish teshigi yo'nalishiga e'tibor bering.
• Chiqib ketayotgan suyuqlik hech kimga zarar yetkazmasligiga ishonch hosil qiling.

Nasosni ishga tushirishdan oldin suyuqlik bilan to'ldiring va shamollating.
Suyuqlikni to'ldirish va shamollatish vaqtida shamollatish teshigi yo'nalishiga e'tibor bering. Chiqib ketayotgan suyuqlik motorga yoki boshqa qismlarga zarar yetkazmasligiga ishonch hosil qiling.
Agar nasos quruq ishlasa, nasos podshipniklari va mil muhriga zarar yetishi mumkin.

Boshlang'ich to'ldirish

Yopiq tizimdagi nasosni yoki suv manbai nasosdan yuqori bo'lgan ochiq tizimni to'ldirish uchun nasosni izolyatsiya qiluvchi valf(lar)ni yoping va nasos boshidagi to'ldirish tirqishini oching. Quyidagi uchta rasmga qarang.

Teshiklar va aylanma valfning holati

Poz.	Tavsif
1	Drenaj teshigi
2	Aylanma valf
3	Kirish
4	Drenaj teshigi
5	Chiqish
6	CR, CRI, CRN 1s, 1, 3, 5, 10, 15, 20 to'ldirish shamollatish teshigi CRT 2, 4, 8, 16

CR, CRN 32, 45, 64 teshiklarining holati

Poz.	Tavsif
1	To'ldirish teshigi (qarama-qarshi tomon)
2	Kirish
3	1/4 dyuymli NPT o'lchagich/sensor tirqishlari bilan drenaj teshiklari (G 1/2)
4	Shamollatish teshigi
5	Chiqish

Shamollatish teshigi

Poz.	Tavsif
1	Nasosni shamollatish uchun markaziy teshikni bo'shating
2	Shamollatish teshigi

Suv darajasi nasosning kirish qismidan pastroq bo'lgan ochiq tizimlarda nasosni ishga tushirishdan oldin kirish trubasi va nasos suyuqlik bilan to'ldirilishi va shamollatilishi kerak.

1. Chiqish izolyatsiya qiluvchi valfini yoping va to'ldirish teshigini olib tashlang.
2. Kirish trubasi va nasos to'liq suyuqlik bilan to'ldirilgunga qadar to'ldirish teshigi orqali suv quying. Agar kirish trubasi nasosdan pastga qarab eğilmasa, nasosni to'ldirish vaqtida havoni tozalash kerak.
3. To'ldirish teshigini joyiga qo'ying va mahkamlang.

Ishga tushirish ko'rsatmalari

1. Kirish liniyasidagi izolyatsiya qiluvchi valfni asta-sekin oching, toki to'ldirish teshigidan havosi bo'lmagan suv oqimi barqarorlashguncha.
2. Teshikni yoping va mahkamlang.
3. Izolyatsiya qiluvchi valflarni to'liq oching.

Cool-Top^® bilan jihozlangan nasoslar uchun havo bilan sovutiladigan yuqori qismga ega nasoslarni ishga tushirish bo'limiga qarang.
Quyidagi bosqichlarni bajaring:

1. Elektr ta'minotini o'chiring.
2. Nasos to'ldirilgan va shamollatilganligiga ishonch hosil qilish uchun tekshiring.
3. Ulagich himoyasini olib tashlang va nasos milini qo'l bilan aylantirib, u erkin aylanishiga ishonch hosil qiling.
4. Elektr ulanishlari motordagi simlar diagrammasiga muvofiq ekanligini tasdiqlang.
5. Elektr ta'minotini yoqing va aylanish yo'nalishini kuzating. Yuqoridan qaraganda, nasos soat miliga teskari yo'nalishda aylanishi kerak (CRN-SF uchun soat yo'nalishi bo'yicha).
6. Aylanish yo'nalishini teskari o'zgartirish uchun avval elektr ta'minotini o'chiring.
7. Uch fazali motorlarda elektr ta'minotining har qanday ikkita fazasini o'zgartiring. Bir fazali motorlarda nom plastinkasidagi simlar diagrammasiga qarang. Simlarni kerak bo'lganda o'zgartiring.
8. Elektr ta'minotini qayta yoqing va to'g'ri aylanish yo'nalishini tekshiring. Aylanish yo'nalishi tasdiqlangandan so'ng, elektr ta'minotini qayta o'chiring. Motor yoqilgan vaqtda ulagich himoyasini qayta o'rnatishga urinmang. Aylanish yo'nalishi to'g'ri bo'lsa, ulagich himoyasini almashtiring. Himoyalar joyida bo'lganda, elektr ta'minotini qayta yoqish mumkin.

Motorlar hech qanday vaqtda yuklanmagan yoki nasosdan ajratilmagan holda ishlamasligi kerak; motor podshipniklariga zarar yetadi.
Nasosni to'ldirish yoki shamollatishdan oldin ishga tushirmaslik kerak. To'ldirish bo'limidagi shamollatish teshigi haqidagi ma'lumotga qarang. Nasos hech qachon quruq ishlamasligi kerak.
CR, CRI, CRN 1s dan 5 gacha bo'lganlar uchun ishga tushirish vaqtida aylanma valfni ochish tavsiya etiladi. To'ldirish bo'limidagi teshiklarning holati va aylanma valf haqidagi ma'lumotga qarang. Aylanma valf nasosning kirish va chiqish tomonlarini bog'laydi va shu bilan to'ldirish jarayonini osonlashtiradi. Ishlash barqarorlashganda aylanma valfni yoping.

Tegishli ma'lumot
To'ldirish
Havo bilan sovutiladigan yuqori qismga ega nasosni ishga tushirish

Mahsulotni ishlatish

Ichimlik suvini haydashda ifloslanish
O'lim yoki jiddiy jarohat

• Agar ichki qismlari inson iste'moli uchun mo'ljallangan suv uchun mos bo'lmagan zarralar yoki moddalar bilan aloqada bo'lsa, nasosni ichimlik suvi uchun ishlatmang.

Havodagi shovqin
O'lim yoki jiddiy jarohat

• Shaxsiy himoya vositalarini taqing.

Haddan tashqari yuqori bosim va oqish
O'lim yoki jiddiy jarohat

• Nasosni yopiq chiqish valfiga qarshi ishlatmang.

Issiq yoki sovuq sirt
Yengil yoki o'rtacha jarohat

• Hech kim tasodifan issiq yoki sovuq sirtlar bilan aloqada bo'lmasligiga ishonch hosil qiling.

Issiq yoki sovuq suyuqlik
Yengil yoki o'rtacha jarohat

• Shaxsiy himoya vositalarini taqing.

Ishlash parametrlari

Ushbu ko'rsatmalarga muvofiq o'rnatilgan va to'g'ri ishlash uchun mo'ljallangan CR ko'p bosqichli santrifugal nasoslari samarali ishlaydi va ko'p yillik xizmatni ta'minlaydi. Nasoslar suv bilan moylanadi va tashqi moylash yoki tekshirishni talab qilmaydi. Motorlar motorga xizmat ko'rsatish bo'limida tavsiflanganidek, vaqti-vaqti bilan moylashni talab qilishi mumkin.
Hech qanday holatda nasosni nasos orqali oqim o'tmasdan uzoq vaqt davomida ishlatmaslik kerak. Bu haddan tashqari qizib ketish tufayli motor va nasosning shikastlanishiga olib kelishi mumkin. Nasos podshipniklari va muhrlarining etarli darajada sovishi va moylanishini ta'minlash uchun nasos orqali etarli miqdorda suyuqlik aylanishiga imkon berish uchun to'g'ri o'lchamdagi relef valfi o'rnatilishi kerak.

Tegishli ma'lumot
Motorni saqlash

Nasosning aylanishi

Nasosning aylanishi nasos soatiga quyidagi maksimal ishga tushirish sonidan tez-tez ishga tushmasligini ta'minlash uchun tekshirilishi kerak:
WEG motorlari:

• 1/3 dan 1 ot kuchiga ega modellarda soatiga 100 marta
• 1 1/2 dan 20 ot kuchiga ega modellarda soatiga 20 marta
• 20 dan 150 ot kuchiga ega modellarda soatiga 10 marta
• 200 dan 300 ot kuchiga ega modellarda soatiga 5 marta.

Grundfos ML motorlari:

• 1/3 dan 5 ot kuchiga ega modellarda soatiga 200 marta
• 7 1/2 dan 15 ot kuchiga ega modellarda soatiga 100 marta
• 20 dan 30 ot kuchiga ega modellarda soatiga 40 marta.

Tez aylanish motorning haddan tashqari qizishi tufayli erta ishdan chiqishining asosiy sababidir. Agar kerak bo'lsa, ishga tushirish va to'xtash chastotasini kamaytirish uchun kontrollerni sozlang.

Qozonni oziqlantirish qurilmalari

Agar nasos qozonni oziqlantirish nasosi sifatida ishlatilsa, nasos butun bug'lanish va bosim diapazonida etarli miqdorda suv bilan ta'minlay olishiga ishonch hosil qiling. Modulyatsiya qiluvchi boshqaruv valflari ishlatiladigan joylarda nasosning moylanishini ta'minlash uchun nasos atrofida aylanma yo'l o'rnatilishi kerak. Kirishdagi minimal bosimlar bo'limiga qarang.

Tegishli ma'lumot
Kirishdagi minimal bosimlar

Sovuqdan himoya qilish

Agar nasos sovuq paydo bo'lishi mumkin bo'lgan joyga o'rnatilgan bo'lsa, shikastlanmaslik uchun muzlash haroratida nasos va tizim to'kilishi kerak. Nasosni to'kish uchun izolyatsiya qiluvchi valflarni yoping, nasosning tagidagi to'ldirish teshigi va drenaj teshigini olib tashlang. Nasosni qayta ishlatmaguningizcha teshiklarni joyiga qo'ymang. Drenaj teshigini har doim original yoki aniq almashtirish bilan almashtiring. Standart teshik bilan almashtirmang. Ichki retsirkulyatsiya sodir bo'ladi, bu esa chiqish bosimi va oqimini kamaytiradi.

Mahsulotga xizmat ko'rsatish

Elektr toki urishi
O'lim yoki jiddiy jarohat

• Mahsulotda biron bir ishni boshlashdan oldin elektr ta'minoti o'chirilganligiga va tasodifan yoqib bo'lmasligiga ishonch hosil qiling.

Tushayotgan narsalar
O'lim yoki jiddiy jarohat

• Ko'tarish bo'yicha ko'rsatmalarga rioya qiling.
• Mahsulotning og'irligi uchun tasdiqlangan ko'tarish uskunalaridan foydalaning.
• Ko'tarish operatsiyalari paytida odamlar mahsulotdan xavfsiz masofada turishlari kerak.
• Shaxsiy himoya vositalarini taqing.
• Unda ishlayotganingizda mahsulotni barqaror va qat'iy holatda saqlang.

Ko'tarish bo'yicha ko'rsatmalar uchun ko'tarish bo'yicha ko'rsatmalar bo'limiga qarang.

Korroziv suyuqliklar
O'lim yoki jiddiy jarohat

• Shaxsiy himoya vositalarini taqing.

Zaharli suyuqliklar
O'lim yoki jiddiy jarohat

• Shaxsiy himoya vositalarini taqing.

Ichimlik suvini haydashda ifloslanish
O'lim yoki jiddiy jarohat

• Nasos ichimlik suvi bilan ta'minlash uchun ishlatilishidan oldin nasosni toza suv bilan yaxshilab yuving.
• Agar ichki qismlari inson iste'moli uchun mo'ljallangan suv uchun mos bo'lmagan zarralar yoki moddalar bilan aloqada bo'lsa, nasosni ichimlik suvi uchun ishlatmang.
• Har doim ichimlik suvi uchun mos keladigan original ehtiyot qismlardan foydalaning.

Issiq yoki sovuq suyuqlik
Yengil yoki o'rtacha jarohat

• Shaxsiy himoya vositalarini taqing.

Issiq yoki sovuq sirt
Yengil yoki o'rtacha jarohat

• Hech kim tasodifan issiq yoki sovuq sirtlar bilan aloqada bo'lmasligiga ishonch hosil qiling.

Tegishli ma'lumot
Mahsulotni ko'tarish

Ifloslangan mahsulotlar

Biologik xavf
Yengil yoki o'rtacha jarohat

• Mahsulotni suv bilan yaxshilab yuving va qismlarga ajratgandan so'ng mahsulot qismlarini suvda chayqang.

Agar mahsulot sog'liq uchun zararli yoki zaharli bo'lgan suyuqlik uchun ishlatilgan bo'lsa, u ifloslangan deb tasniflanadi. Agar siz mahsulotga xizmat ko'rsatishni Grundfosdan so'rasangiz, mahsulotni xizmat ko'rsatish uchun qaytarishdan oldin Grundfos bilan haydalgan suyuqlik haqida batafsil ma'lumot bering. Aks holda, Grundfos mahsulotga xizmat ko'rsatishni rad etishi mumkin.
Xizmat ko'rsatish uchun har qanday ariza haydalgan suyuqlik haqida batafsil ma'lumotni o'z ichiga olishi kerak.
Mahsulotni qaytarishdan oldin uni eng yaxshi tarzda tozalang. Mahsulotni qaytarish xarajatlari xaridor tomonidan to'lanadi.

Nasosga texnik xizmat ko'rsatish

Elektr toki urishi
O'lim yoki jiddiy jarohatlar

• Mahsulotda biron bir ishni boshlashdan oldin, elektr ta'minoti o'chirilganligiga va uni tasodifan yoqib bo'lmasligiga ishonch hosil qiling.

Tushayotgan jismlar
O'lim yoki jiddiy jarohatlar

• Ko'tarish bo'yicha ko'rsatmalarga rioya qiling.
• Mahsulot og'irligi uchun tasdiqlangan yuk ko'tarish uskunalaridan foydalaning.
• Ko'tarish operatsiyalari vaqtida odamlar mahsulotdan xavfsiz masofada turishi kerak.
• Shaxsiy himoya vositalarini taqing.

Ko'tarish bo'yicha ko'rsatmalar uchun ko'tarish bo'yicha ko'rsatmalar bo'limiga qarang.
Sharoitlar va ishlash vaqtiga qarab, muntazam ravishda quyidagi tekshiruvlarni o'tkazing:

• Nasosning kerakli ishlashga javob berishini va uning silliq va sokin ishlashini tekshiring.
• Hech qanday oqish yo'qligini, ayniqsa val muhri yaqinida tekshiring.
• Motorning qizib ketmaganligini tekshiring.
• Tizimdagi barcha filtrlar yoki to'rlarni olib tashlang va tozalang.
• Motorning haddan tashqari yuklanishdan himoya qilish funksiyasining ishlashini tekshiring.
• Barcha boshqaruv elementlarining ishlashini tekshiring.
• Agar nasos uzoq vaqt davomida ishlatilmasa, nasosga ushbu ko'rsatmalarga muvofiq xizmat ko'rsating. Bundan tashqari, agar nasos bo'shatilmagan bo'lsa, nasos valini qo'lda aylantirish yoki har oyda qisqa vaqt davomida ishlatish kerak.
• Og'ir sharoitlarda nasosning xizmat qilish muddatini quyidagi harakatlardan birini bajarish orqali uzaytirish mumkin:
  • Har foydalanishdan keyin nasosni bo'shating.
  • Nasosni suv yoki nasos materiallari va texnologik suyuqlik bilan mos keladigan boshqa suyuqlik bilan yuving.
  • Nasosni qismlarga ajrating va nasoslangan suyuqlik bilan aloqada bo'lgan qismlarni suv yoki nasos materiallari va texnologik suyuqlik bilan mos keladigan boshqa suyuqlik bilan yaxshilab chayqang yoki yuving.
    Agar nasos ishlamasa yoki ishlash pasaysa, nosozliklarni aniqlash bo'limiga qarang.

Tegishli ma'lumotlar
Mahsulotni ko'tarish
Nosozliklarni aniqlash

Motorga texnik xizmat ko'rsatish

Elektr toki urishi
O'lim yoki jiddiy jarohatlar

• Mahsulotda biron bir ishni boshlashdan oldin, elektr ta'minoti o'chirilganligiga va uni tasodifan yoqib bo'lmasligiga ishonch hosil qiling.

Tushayotgan jismlar
O'lim yoki jiddiy jarohatlar

• Ko'tarish bo'yicha ko'rsatmalarga rioya qiling.
• Mahsulot og'irligi uchun tasdiqlangan yuk ko'tarish uskunalaridan foydalaning.
• Ko'tarish operatsiyalari vaqtida odamlar mahsulotdan xavfsiz masofada turishi kerak.
• Shaxsiy himoya vositalarini taqing.

Ko'tarish bo'yicha ko'rsatmalar uchun ko'tarish bo'yicha ko'rsatmalar bo'limiga qarang.
Ushbu uskunani o'rnatish, ishlatish va texnik xizmat ko'rsatish faqat malakali shaxslar tomonidan amalga oshirilishi kerak.

Tegishli ma'lumotlar
Mahsulotni ko'tarish

Motorni tekshirish

Motorni taxminan har 500 soatlik ish vaqtida yoki har uch oyda bir marta tekshiring, qaysi biri birinchi bo'lsa. Motorni toza tuting va shamollatish teshiklarini ochiq qoldiring.
Har bir tekshirish vaqtida quyidagi bosqichlardan o'ting:

1. Motorning tozaligini tekshiring. Motorning ichki va tashqi qismi kir, moy, yog', suv va shunga o'xshash narsalardan tozalanganligini tekshiring. Yog'li qoldiq, qog'oz, pulpa, to'qimachilik tolasi va shunga o'xshash narsalar to'planib qolishi va motorning ventilyatsiyasini to'sib qo'yishi mumkin. Agar motor to'g'ri shamollatilmasa, haddan tashqari qizib ketish yuzaga kelishi va motorning erta ishdan chiqishiga olib kelishi mumkin.
2. O'rash izolyatsiyasi yaxshi ekanligiga ishonch hosil qilish uchun davriy ravishda ohmmetrdan foydalaning. Ohmmetr ko'rsatkichlarini yozib oling va izolyatsiya qarshiligining har qanday sezilarli pasayishini darhol tekshiring.
3. Barcha elektr ulanishlarining mahkam bog'langanligini tekshiring.

Motor moylash

Elektr motorlar zavoddan oldindan moylangan va ishga tushirishda qo'shimcha moylashni talab qilmaydi. Tashqi yog 'beradigan joylari bo'lmagan motorlarda qayta moylab bo'lmaydigan muhrlangan podshipniklar mavjud. Yog 'beradigan joylari bo'lgan motorlar faqat tasdiqlangan turdagi moylar bilan moylanishi kerak. Podshipniklarni haddan tashqari moylamang. Haddan tashqari moylash podshipnikning isishini oshiradi va podshipnik yoki motorning ishdan chiqishiga olib kelishi mumkin. Motor podshipniklarida moy asosidagi moy va silikon moyni aralashtirmang.
Vaqt o'tishi bilan podshipnik moyi moylash qobiliyatini yo'qotadi. Moyning moylash qobiliyati asosan moyning turiga, podshipniklarning o'lchamiga, podshipniklarning ishlash tezligiga va ishlash sharoitlarining og'irligiga bog'liq.
Agar sizning texnik xizmat ko'rsatish dasturingizda quyidagi tavsiyalardan foydalanilsa, yaxshi natijalarga erishish mumkin. Shuni ham ta'kidlash kerakki, ko'p bosqichli nasoslar, ishlash egri chizig'ining chap tomonida ishlaydigan nasoslar va ba'zi nasos diapazonlari yuqori surish yuklariga ega bo'lishi mumkin. Yuqori surish yuklari bo'lgan nasoslar keyingi xizmat ko'rsatish oralig'iga muvofiq moylanishi kerak.
Yangi moy qo'shishdan oldin moy chiqish teshigining tiqinini echib oling.

Tavsiya etilgan moylash materiallari

Vazifaning og'irligi	Atrof-muhit harorati (maks.)	Atrof-muhit	Tasdiqlangan turdagi moylar
Standart	104°F (40°C)	Toza, kam korroziya	Grundfos ML motorlari umrbod moylangan yoki moyning turi nom plastinkasida ko'rsatiladi. WEG motorlari Polyrex EM (Exxon Mobile) bilan moylangan.
Og'ir	122°F (50°C)	O'rtacha darajada ifloslanish, korroziya
Ekstremal	> 122°F (50°C) yoki H klassli izolyatsiya	Kuchli ifloslanish, abraziv chang, korroziya

Moylash jadvali (yog 'beradigan joylari bo'lgan motorlar uchun)
Bir yil yoki undan ko'proq vaqt saqlangan yangi motorlar quyidagi jadvalga muvofiq qayta moylanishi kerak:

NEMA (IEC) ramka o'lchami	Xizmat ko'rsatish oralig'i [soat]			Moyning og'irligi [oz (gram)]	Moyning hajmi [in 3 (choy qoshiq)]
	Standart vazifa	Og'ir vazifa	Ekstremal vazifa
210 (132) gacha va shu jumladan	5500	2750	550	0.30 (8.4)	0.6 (2)
210 dan 280 (180) gacha va shu jumladan	3600	1800	360	0.61 (17.4)	1.2 (3.9)
280 dan 360 (225) gacha va shu jumladan	2200	1100	220	0.81 (23.1)	1.5 (5.2)
360 (225) dan yuqori	2200	1100	220	2.12 (60.0)	4.1 (13.4)

Moylash tartibi
Motor podshipniklariga zarar yetkazmaslik uchun moyni kirdan xoli tuting. Agar atrof-muhit juda iflos bo'lsa, qo'shimcha ma'lumot olish uchun Grundfos, motor ishlab chiqaruvchisi yoki vakolatli xizmat ko'rsatish markaziga murojaat qiling.
O'xshash bo'lmagan moy turlarini aralashtirmang.

1. Barcha moy beradigan joylarni tozalang. Agar motorda moy beradigan joylar bo'lmasa, podshipnik muhrlangan va uni tashqi tomondan moylab bo'lmaydi.
2. Agar motorda moy chiqish teshigining tiqini bo'lsa, uni echib oling. Bu eski moyning yangi moy bilan almashtirilishiga imkon beradi. Agar motor to'xtatilgan bo'lsa, tavsiya etilgan miqdorda moy qo'shing. Agar motor ishlayotgan vaqtda moylanishi kerak bo'lsa, bir oz ko'proq moy qo'shing.
3. Mil teshigida yoki moy chiqish teshigining tiqinida yangi moy paydo bo'lguncha taxminan bir daqiqa vaqt olib, moyni asta-sekin qo'shing. Hech qachon moylash jadvalida ko'rsatilgan moy miqdoridan 1 1/2 barobar ko'p moy qo'shmang.
   Agar mil teshigida yoki moy chiqish teshigida yangi moy paydo bo'lmasa, chiqish yo'li to'sib qo'yilgan bo'lishi mumkin. Grundfos xizmat ko'rsatish markaziga yoki sertifikatlangan motor ustaxonasiga murojaat qiling.
4. Moy chiqish teshigining tiqini bilan jihozlangan motorlarga tiqinni almashtirishdan oldin 20 daqiqa ishlashiga ruxsat bering.

Dvigatelni almashtirish

Elektr toki urishi
O'lim yoki jiddiy shikastlanish

• Mahsulot ustida biron bir ishni boshlashdan oldin, elektr ta'minoti o'chirilganligiga va tasodifan yoqilmasligiga ishonch hosil qiling.

Tushayotgan narsalar
O'lim yoki jiddiy shikastlanish

• Ko'tarish bo'yicha ko'rsatmalarga amal qiling.
• Mahsulot og'irligi uchun tasdiqlangan ko'tarish uskunasidan foydalaning.
• Ko'tarish operatsiyalari paytida odamlar mahsulotdan xavfsiz masofada turishlari kerak.
• Shaxsiy himoya vositalarini taqing.

Ko'tarish bo'yicha ko'rsatmalar uchun ko'tarish bo'yicha ko'rsatmalar bo'limiga qarang.
CR nasoslarida ishlatiladigan motorlar bizning qat'iy spetsifikatsiyalarimizga muvofiq maxsus tanlangan. Ehtiyot qismlar motorlari bir xil ramka o'lchamiga ega bo'lishi, bir xil yoki undan yaxshi podshipniklar bilan jihozlangan bo'lishi va bir xil xizmat ko'rsatish koeffitsientiga ega bo'lishi kerak. Ushbu tavsiyalarga rioya qilmaslik motorning erta ishdan chiqishiga olib kelishi mumkin.
Agar motor podshipnikning ishdan chiqishi, yonishi yoki elektr nosozligi tufayli shikastlangan bo'lsa, motorni qanday olib tashlash va ehtiyot qism motorini qanday o'rnatish bo'yicha quyidagi ko'rsatmalarga amal qiling.

Tegishli ma'lumotlar
Mahsulotni ko'tarish

Demontaj qilish

Quyidagicha davom eting:

1. Elektr ta'minoti kabellarini motordan uzing. Mufta himoyachilarini olib tashlang.
   CR 1s, 1, 3, 5, 10, 15 va 20 uchun: Val muhrini mahkamlaydigan uchta olti burchakli rozetkali bosh qopqoqli vintni bo'shatmang.
2. Muftadagi to'rtta qopqoqli vintni bo'shatish uchun tegishli metrik olti burchakli kalitdan foydalaning. Mufta yarmini butunlay olib tashlang. CR 1s-CR 20 da val pinini nasos valida qoldirish mumkin. CR, CRN 32, 45 va 64 da val pimi yo'q.
3. Motorni va nasosni birlashtiruvchi to'rtta o'rnatish boltini bo'shatish va olib tashlash uchun to'g'ri o'lchamdagi kalitdan foydalaning.
4. Val motor tayanchini tozalaguncha motorni to'g'ri yuqoriga ko'taring.

Yig'ish

Quyidagicha davom eting:

1. Agar mavjud bo'lsa, kalitni motor valdan olib tashlang va tashlang.
2. Motor va nasos o'rnatish flaneslarining yuzalarini yaxshilab tozalang. Motor va val mufta biriktiriladigan joyda barcha moy yoki yog' va boshqa ifloslantiruvchi moddalardan toza bo'lishi kerak. Motorni nasos ustiga qo'ying.
3. Terminal qutisini motorni aylantirib kerakli holatga keltiring.
4. To'rtta o'rnatish boltini kiriting, so'ng ularni diagonal va teng ravishda torting:
   • 3/8 dyuymli boltlarda (1/2 - 2 ot kuchi), burilish momenti = 17 ft-lb.
   • 1/2 dyuymli boltlarda (3 - 40 ot kuchi), burilish momenti = 30 ft-lb.
   • 5/8 dyuymli boltlarda (50 - 100 ot kuchi), burilish momenti = 59 ft-lb.
   • CR 1s, 1, 3 va 5 bo'limidagi va undan keyin CR, CRN 32, 45 va 64 bo'limidagi muayyan nasos modeli bo'yicha ko'rsatmalarga amal qiling.

Tegishli ma'lumotlar
CR 1s, 1, 3 va 5
CR 10, 15 va 20
CRT 2, 4, 8 va ^[1]
CR, CRN 32, 45 va 64

Burilish momentining spetsifikatsiyalari
CR, CRI, CRN 1s, 1, 3, 5, 10, 15 va 20, CRT 2, 4, 8 va 16 uchun burilish momentining spetsifikatsiyalari

Mufta vintining o'lchami	Minimal burilish momenti
M6	10 ft-lb
M8	23 ft-lb
M10	46 ft-lb

16.2.2 CR 1s, 1, 3 va 5

1. Val pinini val teshigiga kiriting.
2. Mufta yarmini valga va val piniga o'rnating.
3. Mufta vintlarini o'rnating va bo'sh qoldiring. Muftaning har ikki tomonidagi bo'shliqlar bir xil ekanligini va motor valining kalit yo'li muftada markazlashganligini tekshiring. Muftani sozlash haqida ko'proq ma'lumot olish uchun CR 10, 15, 20 ni yig'ish bo'limiga qarang.
4. Vintlarni to'g'ri burilish momentigacha torting. Burilish momentining spetsifikatsiyalari haqidagi bo'limga qarang.

Tegishli ma'lumotlar
CR 10, 15 va 20

CR 10, 15 va 20

1. Val pinini val teshigiga kiriting.
2. Plastik val muhrini val muhrining yoqasi ostiga joylashtiring.
3. Mufta yarmini valga va val piniga o'rnating.
4. Mufta vintlarini o'rnating va bo'sh qoldiring. Muftaning har ikki tomonidagi bo'shliqlar bir xil ekanligini va motor valining kalit yo'li quyidagi rasmda ko'rsatilganidek mufta yarmida markazlashganligini tekshiring.
5. Vintlarni to'g'ri burilish momentigacha torting. Burilish momentining spetsifikatsiyalari haqidagi bo'limga qarang.
6. Plastik val muhrini olib tashlang va mufta himoyasining ichki qismiga osib qo'ying.

Muftani sozlash barcha CR, CRI, CRN, CRT

Lavozim.	Tavsif
1	To'g'ri
2	Yuqori ko'rinish
3	Mufta yarmlari orasidagi bo'shliq
4	Kalit yo'li
5	Kalit yo'li
6	To'g'ri
7	To'g'ri emas

Tegishli ma'lumotlar
Burilish momentining spetsifikatsiyalari

CRT 2, 4, 8 va 16

1. Mufta yarmini o'rnating. Val pimi nasos valida joylashganligiga ishonch hosil qiling.
2. Qopqoqli vintlarni mufta yarmlariga bo'sh holda qayta soling.
3. Katta tornavidadan foydalanib, tornavidaning uchini mufta ostiga qo'yib, muftani ehtiyotkorlik bilan eng yuqori nuqtasiga ko'tarib, nasos valini ko'taring.

   Muftani sozlash CRT 2, 4, 8 va 16
   Val faqat taxminan 0,20 dyuym (5 mm) ko'tarilishi mumkin.
4. Endi valni siz ko'targan masofaning yarmigacha pastga tushiring va mufta bo'shlig'ini har ikki tomonda teng ushlab turgan holda mufta vintlarini torting (barmoq bilan mahkam). Vintlar muftani joyida ushlab turish uchun etarlicha mahkam bo'lganda, vintlarni o'zaro torting (burilish momentining spetsifikatsiyalariga qarang).

   Muftani sozlash uchun ruxsat CRT 2, 4, 8 va 16

CR, CRN 32, 45 va 64

1. Nasos valining butunlay pastga tushganligiga ishonch hosil qiling. Mexanik val muhridagi o'rnatish vintlarini torting.
2. Plastik sozlash vilkasini kartrij muhrining yoqasi ostiga joylashtiring.

   Muftani sozlash CR, CRN 32, 45 va 64
3. Muftani valga shunday o'rnatingki, nasos valining tepasi mufta kamerasining pastki qismi bilan tekis bo'lsin.

   Muftani sozlash paytida nasos valining holati, CR, CRN 32, 45 va 64
   Mufta yarmini shikastlamaslik uchun motor valining kalit yo'li CR 10, 15, 20 ni yig'ish bo'limida ko'rsatilganidek, mufta yarmida markazlashganligiga ishonch hosil qiling.
4. Mufta vintlarini tiqilib qolishga qarshi moylash material bilan moylang. Mufta bo'shlig'ini har ikki tomonda teng ushlab turgan holda va motor valining kalit yo'li CR 10, 15, 20 ni yig'ish bo'limida ko'rsatilganidek, mufta yarmida markazlashgan holda mufta vintlarini torting (barmoq bilan mahkam). Vintlar muftani joyida ushlab turish uchun etarlicha mahkam bo'lganda, vintlarni o'zaro torting.
5. Mufta vintlarini 62 ft-lbs gacha torting (75 va 100 ot kuchiga ega motorlar uchun 74 ft-lbs gacha). Sozlash vilkasini kartrij muhrining yoqasi ostidan olib tashlang va uni saqlash joyiga qaytaring.

   Sozlash vilkasini saqlash CR, CRN 32, 45 va 64
6. Mufta yarmlari orasidagi bo'shliqlar teng ekanligini tekshiring. Agar kerak bo'lsa, bo'shating va qayta sozlang.
7. Nasos valini qo'l bilan aylantirish mumkinligiga ishonch hosil qiling. Agar valni aylantirish mumkin bo'lmasa yoki u tiqilib qolsa, demontaj qiling va noto'g'ri hizalanishni tekshiring.
8. Nasosga suv torting.
9. Ta'minot kuchlanishingizga mos keladigan to'g'ri motor simlarini ulash kombinatsiyasi uchun motor yorlig'idagi simlar diagrammasiga amal qiling. Bu tasdiqlangandan so'ng, elektr ta'minoti kabellarini motorni qayta ulang.
10. Motorni zarba bilan ishga tushirish orqali aylanish yo'nalishini tekshiring. Aylanish yo'nalishi muftaga to'g'ridan-to'g'ri qarab turganingizda chapdan o'ngga (soat sohasi farqli) bo'lishi kerak.
11. Elektr ta'minotini o'chiring va keyin mufta himoyachilarini o'rnating. Mufta himoyachilari o'rnatilgandan so'ng, elektr ta'minotini yana yoqish mumkin.

Tegishli ma'lumotlar
CR 10, 15 va 20

Ehtiyot qismlar ro'yxati

Grundfos har bir CR nasos modeli uchun keng qamrovli ehtiyot qismlar ro'yxatini taklif etadi. Ehtiyot qismlar ro'yxati odatda quyidagi narsalarni o'z ichiga oladi:

• kelajakda texnik xizmat ko'rsatish uchun qo'lda bo'lishi uchun tavsiya etadigan nasos qismlarining diagrammasi
• vaqt o'tishi bilan eskirishga duchor bo'lishi mumkin bo'lgan nasos komponentlarini qamrab oluvchi oldindan qadoqlangan xizmat ko'rsatish to'plamlari ro'yxati
• har bir modelning aylanadigan qismini almashtirish uchun zarur bo'lgan to'liq kamera to'plamlari.

Ushbu ehtiyot qismlar ro'yxati Grundfos adabiyotlar omboridan alohida yoki Grundfos CR Service Manuals da keng xizmat ko'rsatish bo'yicha ko'rsatmalar to'plami sifatida mavjud.

Oldindan qadoqlangan kamera to'plamlari

Oldindan qadoqlangan flanes to'plamlari

Ehtiyot qismlar

Grundfos CR nasoslari uchun keng ehtiyot qismlar ro'yxatini taklif etadi. product-selection.grundfos.com saytida Xizmat ko'rsatish hujjatlariga qarang.

Dastlabki elektr sinovlari

Elektr toki urishi
O'lim yoki jiddiy jarohat

• Mahsulot ustida biron bir ishni boshlashdan oldin, elektr ta'minoti o'chirilganligiga va tasodifan yoqilmasligiga ishonch hosil qiling.
• Biz rezina qo'lqop va etik kiyishni tavsiya etamiz va har qanday ishni bajarishdan oldin metall terminal qutilari va motorlar yerga ulanganligiga ishonch hosil qiling.

Ta'minot kuchlanishi

Ta'minot kuchlanishini qanday o'lchash mumkin
Nasos terminal qutisidagi yoki starterdagi kuchlanishni o'lchash uchun to'g'ri shkalaga o'rnatilgan voltmetrdan foydalaning. Bir fazali qurilmalarda L1 va L2 (yoki 115 voltli qurilmalar uchun L1 va N) quvvat simlari o'rtasida o'lchang. Uch fazali qurilmalarda quyidagilar orasida o'lchang:

• L1 va L2 quvvat simlari
• L2 va L3 quvvat simlari
• L3 va L1 quvvat simlari.

Ta'minot kuchlanishini o'lchash

Ta'minot kuchlanishi o'lchovining ma'nosi
Dvigatel yuk ostida bo'lganda, kuchlanish nomi yozilgan kuchlanishning + 10%/10% ichida bo'lishi kerak. Kattaroq kuchlanish o'zgarishi o'rashning shikastlanishiga olib kelishi mumkin. Kuchlanishdagi katta o'zgarishlar elektr ta'minotining yomonligini ko'rsatadi va bu o'zgarishlar tuzatilmaguncha nasos ishlatilmasligi kerak. Agar kuchlanish doimiy ravishda yuqori yoki past bo'lib qolsa, dvigatel to'g'ri ta'minot kuchlanishiga o'zgartirilishi kerak.

Tok

Tokni qanday o'lchash mumkin
Terminal qutisi yoki starterdagi har bir quvvat simidagi tokni o'lchash uchun to'g'ri shkalaga o'rnatilgan ampermetrdan foydalaning. Amper tokini olish ma'lumotlari uchun dvigatel nomi yozilgan jadvalga qarang. Tokni nasos doimiy chiqish bosimida ishlayotgan paytda o'lchash kerak.

Tokni o'lchash

Tok o'lchovining ma'nosi
Agar amper toki ro'yxatga olingan xizmat ko'rsatish faktoridagi amperdan (SFA) oshsa yoki uch fazali qurilmalarda har bir oyoq orasidagi tok muvozanati 5% dan katta bo'lsa, quyidagi nosozliklarni tekshiring:

Nosozlik	Yechim
Dvigatelni himoya qiluvchi o'chirgichdagi kuygan kontaktlar.	Kontaktlarni almashtiring.
Dvigatelni himoya qiluvchi o'chirgichda yoki terminal qutisida bo'shashgan terminallar yoki ehtimol nuqsonli sim.	Terminallarni torting yoki simni almashtiring.
Ta'minot kuchlanishi juda yuqori yoki juda past.	To'g'ri ta'minot kuchlanishini tiklang.
Dvigatel o'rashlari qisqa tutashgan yoki yerga ulangan. (O'rash va izolyatsiya qarshiliklarini tekshiring).	Qisqa tutashuv yoki yerga ulanish sababini bartaraf eting.
Nasos shikastlangan bo'lib, dvigatelning haddan tashqari yuklanishiga olib keladi.	Nosoz nasos qismlarini almashtiring.

Izolyatsiya qarshiligi

Izolyatsiya qarshiligini qanday o'lchash mumkin
Elektr ta'minotini o'chiring va nasos terminal qutisidagi quvvat simlarini uzing. Омметр ёки мегометрдан фойдаланиб, шкала танлагичини R x 100K га қўйинг ва метрни нолга созланг. Har bir terminal va yer o'rtasidagi qarshilikni o'lchang va yozib oling.

Izolyatsiya qarshiligini o'lchash

Izolyatsiya qarshiligini o'lchashning ma'nosi

Barcha HP, kuchlanish, faza va sikl vazifalaridagi motorlar bir xil izolyatsiya qarshilik qiymatiga ega. Yangi motorlar uchun qarshilik qiymatlari 1,000,000 ohm dan oshishi kerak. Agar ular unday qilmasa, dvigatel ta'mirlanishi yoki almashtirilishi kerak.

Havo bilan sovutilgan tepaga ega nasosni ishga tushirish

Nasos suyuqlik bilan to'ldirilmaguncha va ventilyatsiya qilinmaguncha ishga tushirilmasligi kerak.

Issiq yoki sovuq suyuqlik Yengil yoki o'rtacha jarohat

• Shaxsiy himoya vositalarini taqing.

• Nasosni suyuqlik bilan to'ldirayotganda va ventilyatsiya qilayotganda shamollatish teshigining yo'nalishiga e'tibor bering.
• Qochib ketayotgan suyuqlikdan hech kim zarar ko'rmasligiga ishonch hosil qiling.

Issiq suv yoki bug'ni xavfsiz joyga olib borish uchun 1/2" shamollatishga drenaj trubasini ulashni tavsiya etamiz.

1. Havo bilan sovutilgan tepalikni faqat sovuq suyuqlik bilan ishga tushirish kerak. Chiqish tomonidagi izolyatsiya valfini yoping va nasosning kirish tomonidagi izolyatsiya valfini oching.


   Holat.	Tavsif
   1	Ochiq
   2	Yopiq

2. Havo bilan sovutilgan kameradan (2-holat) dastlabki vilkani olib tashlang va kamerani sekin suyuqlik bilan to'ldiring. Kamera suyuqlik bilan to'liq to'ldirilganda, dastlabki vilkani qaytaring va mahkam torting.

3. Nasosning chiqish tomonidagi izolyatsiya valfini oching. Agar qarshi bosim bo'lmasa (ya'ni, qozon bosimgacha ko'tarilmagan bo'lsa), nasos ishga tushirilganda valf qisman yopilishi kerak.


   Holat.	Tavsif
   1	Ochiq

4. Nasosni ishga tushiring va aylanish yo'nalishini tekshiring. Dvigatel fan qopqog'ida nasosning to'g'ri aylanish yo'nalishini ko'ring. Agar aylanish yo'nalishi noto'g'ri bo'lsa, kiruvchi quvvat simlarining istalgan ikkitasini almashtiring. 3 dan 5 daqiqadan so'ng, shamollatish suyuqlik bilan to'ldiriladi. Issiq suyuqlik bilan sovuq nasosni ishga tushirish paytida, gilzdan bir necha tomchi suyuqlik sizib chiqishi normal holat.


Nosozliklarni aniqlash

Elektr toki urishi
O'lim yoki jiddiy jarohat

• Mahsulotda biron bir ishni boshlashdan oldin, elektr ta'minoti o'chirilganligiga va tasodifan yoqib bo'lmasligiga ishonch hosil qiling.

Nasos ishlamaydi

Sabab	Bajarilishi
Dvigatelga quvvat yo'q.	Dvigatel terminal qutisiga kuchlanishni tekshiring. Agar dvigatelga kuchlanish bo'lmasa, ishga tushirish panelida o'chirilgan zanjirlarni tekshiring va zanjirlarni qayta o'rnating.
Sug'urtalar yonib ketgan yoki kontaktlarning zanjiri o'chirilgan.	Elektr ta'minotini o'chiring va sug'urtalarni olib tashlang. Ohmmeter bilan uzluksizlikni tekshiring. Yongan sug'urtalarni almashtiring yoki kontaktlarning zanjirini qayta o'rnating. Agar yangi sug'urtalar yonsa yoki kontaktlarning zanjiri o'chirilsa, elektr o'rnatish, motor va simlar tekshirilishi kerak.
Motor starterining haddan tashqari yukdan himoya qilish yonib ketgan yoki o'chirilgan.	Starterning chiziq va yuk tomonidagi kuchlanishni tekshiring. Yongan motor himoyasini almashtiring yoki qayta o'rnating. Starterda boshqa shikastlanishlar bor-yo'qligini tekshiring. Agar himoya yana o'chirilsa, ta'minot kuchlanishini va starter ushlagich g'altagini tekshiring.
Starter quvvat olmaydi.	Boshqaruv zanjiriga quvvat bering va ushlagich g'altagidagi kuchlanishni tekshiring. Agar kuchlanish bo'lmasa, boshqaruv zanjiri sug'urtalarini tekshiring. Agar kuchlanish bo'lsa, qisqa tutashuvlar uchun ushlagich g'altagini tekshiring. Yaroqsiz g'altakni almashtiring.
Nosoz boshqaruv moslamalari.	Barcha xavfsizlik va bosim o'tkazgichlari to'g'ri ishlashini tekshiring. Boshqaruv moslamalaridagi kontaktlarni tekshiring. Eskirgan yoki nosoz qismlarni yoki boshqaruv moslamalarini almashtiring.
Dvigatel nosoz.	Elektr ta'minotini o'chiring va simlarni uzing. Ohmmeter (RX-1) bilan qo'rg'oshindan qo'rg'oshinga qarshiliklarni o'lchang. Ohmmeter (RX-100K) bilan qo'rg'oshindan yerga qiymatlarini o'lchang. O'lchangan qiymatlarni yozib oling. Agar ochiq yoki erga ulangan o'rash topilsa, motorni olib tashlang va ta'mirlang yoki almashtiring.
Nosoz kondensator (bir fazali motorlar).	Elektr ta'minotini o'chiring va chiqish kondensatori. Ohmmeter (RX-100K) bilan tekshiring. O'lchagich kondensatorga ulanganida, igna 0 ohmga sakrashi va asta-sekin cheksizlikka (h) qaytishi kerak. Agar nosoz bo'lsa, kondensatorni almashtiring.
Nasos bloklangan yoki qisilgan.	Elektr ta'minotini o'chiring va nasos valini qo'lda aylantiring. Agar val osonlikcha aylanmasa, biriktirish sozlamasini tekshiring va kerak bo'lganda sozlang. Agar valning aylanishi hali ham qattiq bo'lsa, nasosni olib tashlang va tekshiring. Nasosni demontaj qiling va ta'mirlang.

Nasos ishlaydi, lekin unumdorligi pasaygan yoki suv bermaydi

Sabab	Bajarilishi
Aylanishning noto'g'ri yo'nalishi.	To'g'ri ulanishlar uchun simlarni tekshiring. Simlarni to'g'rilang.
Nasos ishga tushirilmagan yoki havo bilan to'ldirilgan.	Nasosni o'chiring, izolyatsiya valfini(larini) yoping va ishga tushirish vilkasini olib tashlang. Suyuqlik darajasini tekshiring. Nasosni qayta to'ldiring, vilkani almashtiring va nasosni ishga tushiring. Nasosni ishga tushirishdan oldin uzun kirish liniyalari to'ldirilishi kerak.
Filtrlash moslamalari, tekshirish valfi yoki oyoq valflari tiqilib qolgan.	Filtrlash moslamasini, ekranini yoki tekshirish valfini olib tashlang va tekshiring. Tozalang va almashtiring. Nasosni qayta ishga tushiring.
So'rish balandligi juda katta.	Nasosning kirish tomoniga aralash bosim o'lchagichini o'rnating. Nasosni ishga tushiring va ko'rsatkichni ishlash ma'lumotlari bilan solishtiring. Nasosni pastga tushirish, kirish liniyasi hajmini oshirish yoki yuqori ishqalanish yo'qotish moslamalarini olib tashlash orqali so'rish balandligini kamaytiring.
Kirish va/yoki chiqish quvurlari oqmoqda. (Nasos o'chirilganda orqaga aylanadi)	Kirish trubasida havo. Kirish trubasi, valflar va armatura havo o'tkazmaydigan bo'lishi kerak. Har qanday oqishni tuzating va barcha bo'shashgan armaturalarni torting.
Nasos eskirgan.	Bosim o'lchagichni o'rnating, nasosni ishga tushiring, asta-sekin chiqish valfini yoping va o'chirishdagi bosimni o'qing. O'lchangan bosimni (psi da) balandlikka (futda) aylantiring: (O'lchangan psi x 2,31 fut/psi = ___ fut). Ushbu nasos modeli uchun o'chirish balandligi uchun maxsus nasos egri chizig'iga qarang. Agar balandlik egri chiziqqa yaqin bo'lsa, nasos yaxshi bo'lishi mumkin. Agar yo'q bo'lsa, nasosni olib tashlang va tekshiring.
Nasos pervanesi yoki yo'naltiruvchi pichoq tiqilib qolgan.	Nasos yo'laklarini demontaj qiling va tekshiring. Topilgan har qanday begona materiallarni olib tashlang.
Noto'g'ri drenaj vilkasi o'rnatilgan.	Agar to'g'ri drenaj vilkasi standart vilkasi bilan almashtirilsa, suv ichki tomondan aylanadi. To'g'ri vilkasi bilan almashtiring.
Noto'g'ri ulanish sozlamasi.	Ulanishni tekshiring/qayta o'rnating. Dvigatelni almashtirish bo'limiga qarang.

Nasos juda ko'p aylanadi

Sabab	Bajarilishi
Bosim o'tkazgichi to'g'ri sozlangan emas yoki nosoz.	Bosim o'tkazgichi to'g'ri o'rnatilganligini va to'g'ri ishlashini tekshiring. Yopiq kontaktlardagi kuchlanishni tekshiring. O'tkazgichni qayta sozlang yoki nosoz bo'lsa, almashtiring.
Daraja nazorati to'g'ri sozlangan emas yoki nosoz.	Daraja nazorati to'g'ri o'rnatilganligini va to'g'ri ishlashini tekshiring. Sozlamani qayta sozlang (daraja nazorati ishlab chiqaruvchisining ma'lumotlariga qarang). Nosoz bo'lsa, almashtiring.
Havo etarli emas yoki tank yoki quvur ishlari oqmoqda.	Tank yoki diafragma kamerasiga havo soling. Oqish uchun diafragmani tekshiring. Sovun va suv eritmasi bilan tank va quvur ishlari oqishini tekshiring. Havo-suv hajmini tekshiring. Zarur bo'lganda ta'mirlang.
Tank juda kichik.	Tank hajmini va tankdagi havo hajmini tekshiring. Tank hajmi nasosning ishlashining har bir gpm uchun taxminan 10 gallon bo'lishi kerak. Normal havo hajmi nasosning kirish bosimidagi umumiy tank hajmining 2/3 qismini tashkil qiladi. Tankni to'g'ri o'lchamdagi bilan almashtiring.
Nasos juda katta.	Bosim o'lchagichlarini nasosning kirish va chiqish portlariga yoki yaqiniga o'rnating. Nasosni ishga tushiring va normal sharoitlarda ishlating, o'lchagich ko'rsatkichlarini yozib oling. Psi ni futga aylantiring (O'lchangan psi x 2,31 fut/psi = ____ fut) Ushbu model uchun maxsus nasos egri chizig'iga qarang, umumiy balandlik nasos yetkazib berishni o'zining loyihalashtirilgan oqim diapazonida cheklash uchun etarli ekanligiga ishonch hosil qiling. Agar kerak bo'lsa, nasosning chiqish oqimini bo'g'ing.

Sug'urtalar yonib ketadi yoki kontaktlarning zanjiri yoki haddan tashqari yuklash röleleri o'chadi

Sabab	Bajarilishi
Tank juda kichik.	Starter panelidagi va motordagi kuchlanishni tekshiring. Agar kuchlanish -10%/+10% dan ko'proq o'zgarsa, elektr kompaniyasi bilan bog'laning. Sim o'lchamini tekshiring.
Motorning haddan tashqari yukdan himoyasi juda past o'rnatilgan.	Nasosni aylantiring va amperajni o'lchang. Haddan tashqari yukdan himoya qilish hajmini oshiring yoki o'chirish sozlamasini motorning maksimal yorlig'iga (to'liq yuk) tokiga sozlang.
Uch fazali tok muvozanatlanmagan.	Motorga har bir qo'rg'oshin uchun tok tortilishini tekshiring. -5%/+5% ichida bo'lishi kerak. Agar yo'q bo'lsa, motor va simlarni tekshiring. Barcha qo'rg'oshinlarni aylantirish bu muammoni bartaraf qilishi mumkin.
Motor qisqa tutashgan yoki erga ulangan.	Elektr ta'minotini o'chiring va simlarni uzing. Ohmmeter (RX-1) bilan qo'rg'oshindan qo'rg'oshinga qarshilikni o'lchang. Ohmmeter (RX-100K) yoki megohmmeter bilan qo'rg'oshindan yerga qiymatlarini o'lchang. Qiymatlarni yozib oling. Agar ochiq yoki erga ulangan o'rash topilsa, motorni olib tashlang, ta'mirlang va/yoki almashtiring.
Simlar yoki ulanishlar noto'g'ri.	To'g'ri simlarni va bo'shashgan terminallarni tekshiring. Bo'shashgan terminallarni torting. Shikastlangan simlarni almashtiring.
Nasos bloklangan yoki qisilgan.	Elektr ta'minotini o'chiring va nasos valini qo'lda aylantiring. Agar val osonlikcha aylanmasa, biriktirish sozlamasini tekshiring va kerak bo'lganda sozlang. Agar valning aylanishi hali ham qattiq bo'lsa, nasosni olib tashlang va tekshiring. Nasosni demontaj qiling va ta'mirlang.
Nosoz kondensator (bir fazali motorlar).	Elektr ta'minotini o'chiring va chiqish kondensatori. Ohmmeter (RX-100K) bilan tekshiring. O'lchagich kondensatorga ulanganida, igna 0 ohmga sakrashi va asta-sekin cheksizlikka (∞) qaytishi kerak. Agar nosoz bo'lsa, kondensatorni almashtiring.
Motorning haddan tashqari yukdan himoya qilish moslamalari motordan yuqori haroratda.	Haddan tashqari yukdan himoya qilish moslamalari va motor yaqinidagi atrof-muhit haroratini tekshirish uchun termometrdan foydalaning. Ushbu qiymatlarni yozib oling. Agar motordagi atrof-muhit harorati haddan tashqari yukdan himoya qilish moslamalariga qaraganda pastroq bo'lsa, ayniqsa haddan tashqari yukdan himoya qilish moslamalarida harorat 104°F (40°C) dan yuqori bo'lsa, standart himoya moslamalarini atrof-muhit bilan kompensatsiyalangan himoya moslamalari bilan almashtiring.

Uch fazali motorlar uchun ish varaqasi

Quyida uch fazali ulanishda tokning nomutanosibligini hisoblash uchun ish varaqasi keltirilgan. Quyidagi hisob-kitoblardan qo'llanma sifatida foydalaning.
Tokning nomutanosibligi xizmat ko'rsatish koeffitsienti yukida 5% dan yoki nominal kirish yukida 10% dan oshmasligi kerak. Agar nomutanosiblik qo'rg'oshinlarni aylantirish orqali tuzatilmasa, nomutanosiblik manbai aniqlanishi va tuzatilishi kerak. Agar uchta mumkin bo'lgan ulanishda o'rtachadan eng uzoqda joylashgan oyoq bir xil quvvat qo'rg'oshinida qolsa, nomutanosiblikning ko'p qismi quvvat manbaidan kelib chiqadi. Biroq, agar o'rtachadan eng uzoqda joylashgan ko'rsatkich bir xil motor qo'rg'oshini bilan harakatlansa, nomutanosiblikning asosiy manbai starterning "motor tomonida". Bunday holda, sababi shikastlangan kabel, qattiq bo'lmagan kabel ulanishi, yomon ulanish yoki nosoz motor o'rash bo'lishi mumkinmi, deb o'ylab ko'ring.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

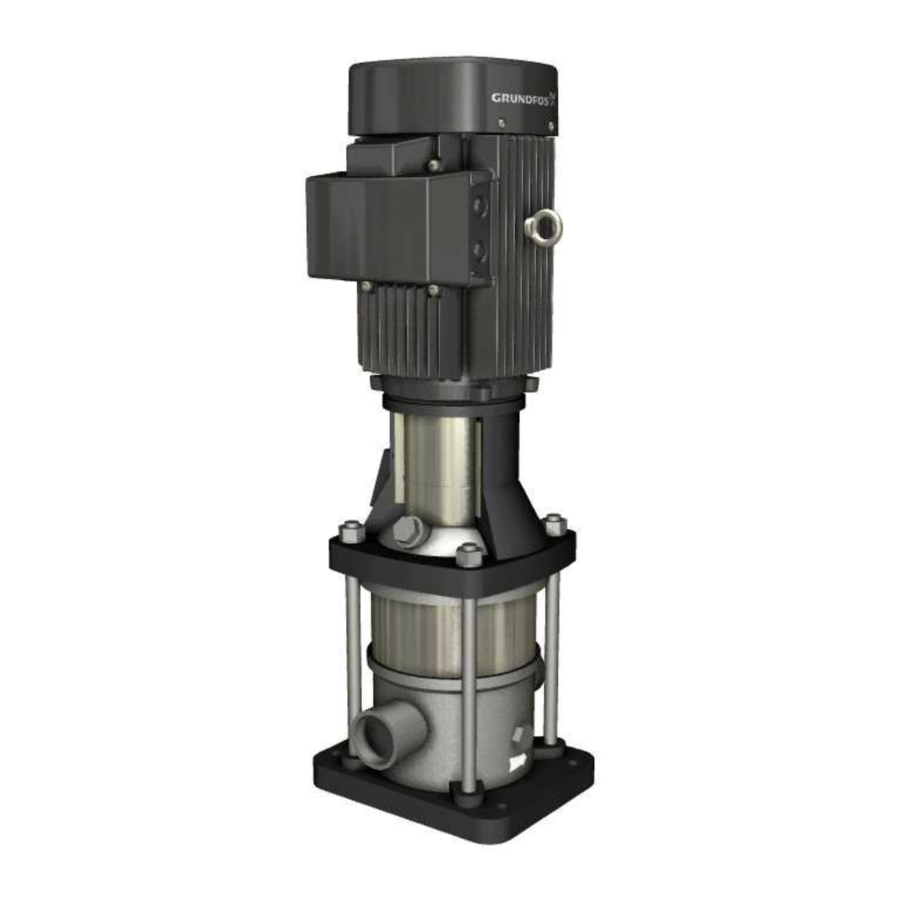

Grundfos CR / CRI / CRN / CRT seriyasi qo'llanmasi ni yuklab olish

Mavjud tillar
