Elecom TK-FDM106/M-TKFDM106/ELECOM01B - Сымсыз пернетақта және тышқан комбинациясының нұсқаулығы
Әр бөліктің атауы мен функциясы

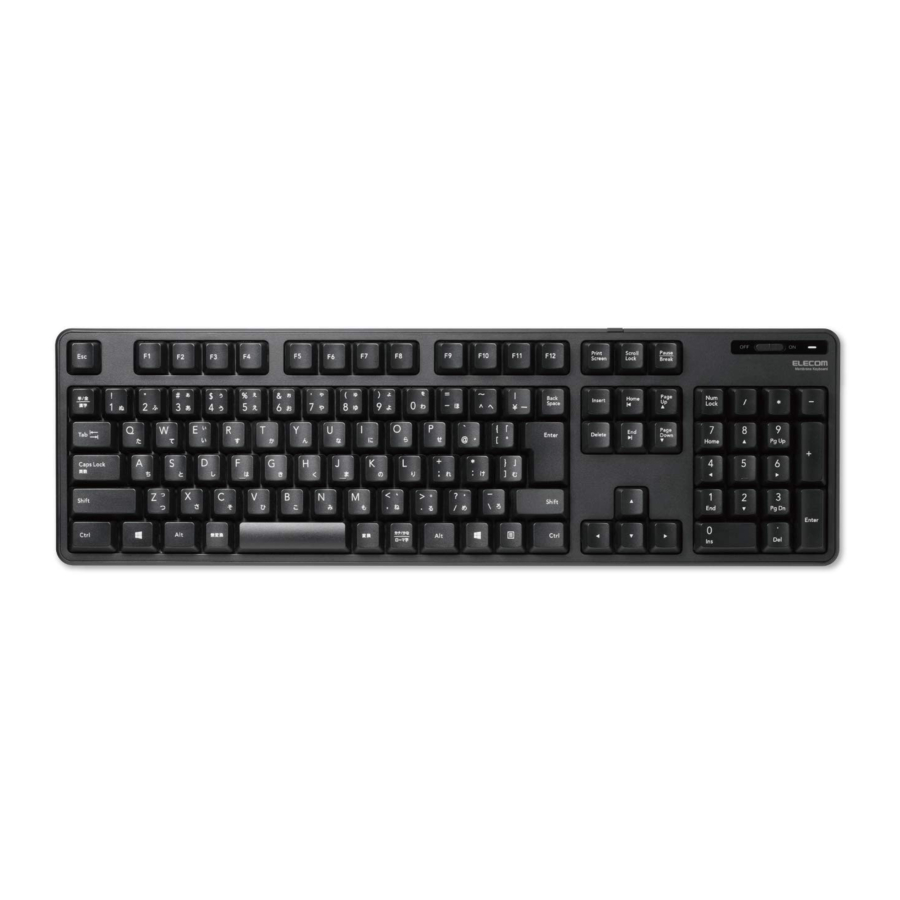

Пернетақта
- Қуат қосқышы (Power Switch)
- Батарея шамы (Battery lamp)
Егер пайдалану кезінде батарея заряды аз болса, пернетақта енгізу кезінде шам қызғылт сары түспен жыпылықтайды. - Бос орын пернесі (Spacebar)
- Батарея қақпағы (Battery cover)
- Батареяны сақтау бөлімі (Battery-storage compartment)
- Қабылдағыш құрылғыны сақтау бөлімі (Receiver unit-storage compartment)
- Қабылдағыш құрылғы осында экспортталған кезде сақталады.
Тышқан және Қабылдағыш құрылғы
- Сол жақ батырма (Left button)
- Оң жақ батырма (Right button)
- Дөңгелек (Wheel)
- Батарея шамы (Battery lamp)
Қуат қосулы болғанда, жарықдиодты шам белгілі бір уақытқа қызыл болып жанады. Қалған батарея заряды пайдалану кезінде азайған кезде, жарықдиодты шам қызыл болып жыпылықтайды. - Оптикалық сенсор (Optical sensor)
![ескерту]()
Сенсор шамына тікелей қарау көзіңізге зиян келтіруі мүмкін екенін ескеріңіз. - Қуат қосқышы (Power Switch)
- Батарея қақпағы (Battery cover)
- Батареяны сақтау бөлімі (Battery-storage compartment)
- Қабылдағыш құрылғыны сақтау бөлімі (Receiver unit-storage compartment)
- USB қосқышы (еркек) (USB connector (male))
Батареяны салыңыз
Пернетақта
- Батарея қақпағын алыңыз (Remove the battery cover).
- Батареяны салыңыз (Insert the battery).
![ескерту]()
Батареяның плюс және минус бағытын дұрыс орналастырыңыз. - Қабылдағыш құрылғыны алыңыз (Remove the receiver unit).
- Батарея қақпағын бастапқы күйіне қайта бекітіңіз (Re-attach the battery cover to its original state).
Тышқан
- Батарея қақпағын алыңыз (Remove the battery cover).
- Батареяны салыңыз (Insert the battery).
![ескерту]()
Батареяның плюс және минус бағытын дұрыс орналастырыңыз. - Батарея қақпағын бастапқы күйіне қайта бекітіңіз (Re-attach the battery cover to its original state).
Қуатты қосу
Пернетақта
- Қуат қосқышын қосулы күйге жылжытыңыз (Slide the power switch to the on position).
Күту режимі туралы (Regarding standby mode)
Пернетақта әдетте күту режимінде болады. Кез келген пернені басу пернетақтаны автоматты түрде оятады. Егер белгілі бір уақыт аралығында ешқандай енгізу болмаса, пернетақта күту режиміне өтеді.
Тышқан
- Қуат қосқышын қосулы күйге жылжытыңыз (Slide the power switch to the on position).
Қызыл батарея шамы белгілі бір уақытқа жанады.
- Батарея заряды аз болғанда, жарықдиодты шам белгілі бір уақытқа қызыл болып жыпылықтайды.
Тышқанды ұйқы режимінен ояту үшін (To wake the mouse from sleep mode).
Батарея зарядын сақтау үшін, қуат қосулы болған кезде тышқан белгілі бір уақыт бойы қол тигізбесе, автоматты түрде ұйқы режиміне ауысады. Тышқанды ұйқы режимінен ояту үшін тышқанды жылжытыңыз.
Компьютерге қосылу
- Компьютерді іске қосыңыз (Start the PC).
Компьютерді іске қосыңыз, содан кейін операцияларды орындауға дайын болғанша күте тұрыңыз. - Қабылдағыш құрылғыны компьютердің USB портына салыңыз (Insert the receiver unit into the PC's USB port).
Кез келген USB портын пайдалануға болады.
- Қосқыштың бағытын (Be sure to sufficiently check the connector) және орналасу орнын жеткілікті түрде тексеріңіз.
- Егер USB қосқышын салған кезде қатты кедергіні сезсеңіз, қосқыштың пішіні мен бағытының дұрыс екенін тексеріңіз. Шамадан тыс күш қолдану қосқышты зақымдап, жарақатқа әкелуі мүмкін.
- USB қосқышының терминал аймағына тікелей тигізбеңіз.
- Драйвер автоматты түрде орнатылады. Содан кейін сіз пернетақта мен тышқанды пайдалана аласыз.
Техникалық сипаттамалар
Пернетақта
| Пернелер саны | 109 перне (Жапон орналасуы) |
| Перне түрі | Мембрана |
| Перне қадамы | 19.0 мм |
| Перне соққысы | 3.5 мм |
Тышқан
| Ажыратымдылық (Resolution) | 1600 dpi |
| Оқу әдісі (Read method) | Оптикалық сенсор әдісі (Optical sensor method) |
| Жарықдиодты шам (LED) | Қызыл (Red) |
Жалпы техникалық сипаттамалар
| Үйлесімді модельдер (Compatible models) | USB интерфейсімен жабдықталған Windows OS құрылғылары |
| Қолдау көрсетілетін ОС (Supported OS) | Windows® 10, Windows® 8.1, Windows® 7(SP1), Windows® XP(SP3) (ОС-ті жаңарту немесе қызмет көрсету пакетін орнату қажет болуы мүмкін.)
|
| Интерфейс (Interface) | USB |
| Радио жиілігі (Radio frequency) | 2.4 GHz диапазоны |
| Радио толқын әдісі (Radio wave method) | GFSK |
| Радио толқын диапазоны (Radio wave range) | Магниттік емес материалдар (мысалы, ағаш үстелдер): шамамен 10 м Магниттік материалдар (мысалы, темір үстелдер): шамамен 3 м * Бұл компания ортасындағы сынақ мәндері және кепілдік берілмейді. |
| Өлшемдері (Dimensions) (Е × Е × Б) | Пернетақта шамамен 448 × 136 × 32 (мм) (Тірек кірмейді.) шамамен 448 × 136 × 41 (мм) (Тіректі пайдалану) |
| Тышқан шамамен 60 × 100 × 38 (мм) | |
| Қабылдағыш құрылғы (Receiver unit) шамамен 20 × 16 × 7 (мм) | |
| Салмақ (Weight) | Пернетақта шамамен 568 г *батареяны есептемегенде |
| Тышқан шамамен 57 г *батареяны есептемегенде | |
| Қабылдағыш құрылғы (Receiver unit) шамамен 2 г | |
| Жұмыс температурасы/ылғалдылығы (Operational temperature/humidity) | 5°C-тан 40°C-қа дейін/ 90% RH-қа дейін (конденсациясыз) |
| Сақтау температурасы/ылғалдылығы (Storage temperature/ humidity) | -10°C-тан 60°C-қа дейін/ 90% RH-қа дейін (конденсациясыз) |
| Қолдау көрсетілетін батарея (Supported battery) | Пернетақта мен тышқан сәйкесінше AA сілтілік батареясының, AA марганец батареясының, AA типті никель-металл гидридті батареясының кез келгені. |
| Жұмыс уақыты (Operational time) | Сілтілік батареяны пайдалану кезіндегі бағалау
Пернетақта Тышқан Үздіксіз күту уақыты: Шамамен 1041 күн Болжалды пайдалану уақыты: Шамамен 2 жыл (Жоғарыда көрсетілгендер компьютерді күніне сегіз сағат пайдалануды және осы уақыттың 5%-ын тышқанды басқаруға жұмсауды болжайды.) |
Нұсқаулықты жүктеп алу
Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.
