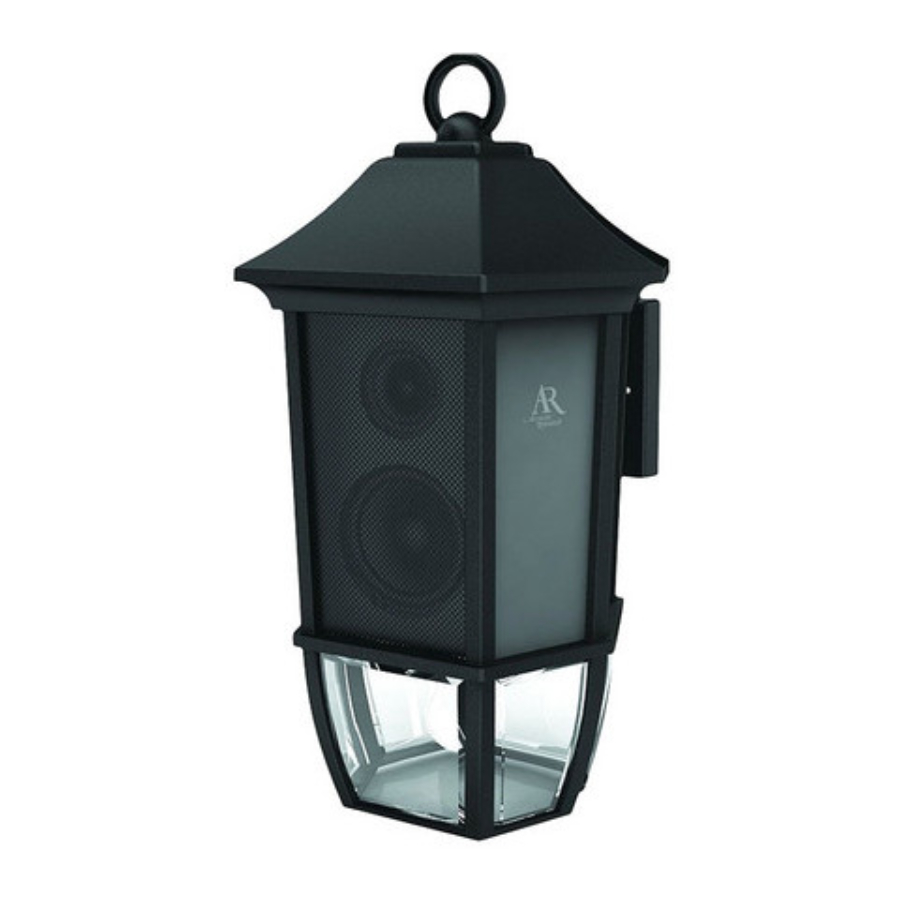

Acoustic Research AW851 - Сыртқы шам және сымсыз динамик нұсқаулығы

Кіріспе

AR-дың сыртқы шамы және сымсыз динамик жүйесі сыртқы жарықтандыруға жаңаша көзқараспен қарайды: дыбыс! AW851 үйіңізге динамиктерді қосудың ең қиын бөлігін жояды — жүздеген фут динамик сымын жүргізу және жасыру. AR сымсыз динамик жүйесінің RF сигналы қабырғалар, едендер, төбелер және басқа кедергілер арқылы оңай өтіп, жоғары сапалы дыбыс пен стильді декорды қамтамасыз етеді. Дрейфсіз және статикалық қабылдаумен қатар, керемет ауқыммен — 150 футқа дейін* — AR сымсыз динамик жүйесінен ләззат алу мүмкіндіктері шексіз деуге болады. AR сымсыз динамик жүйесі теледидарлар, DVD ойнатқыштар, VCR, A/V қабылдағыштары/күшейткіштері, стереолар, компьютерлер және портативті құрылғылар (CD ойнатқыштар, кассета ойнатқыштар, MP3 және т.б.) сияқты көптеген дыбыс көздерімен үйлесімді.

Бұл нұсқаулық AR сымсыз динамик жүйесін өмір салтыңыздың құнды бөлігіне айналдыру үшін әртүрлі қосылым опцияларын және егжей-тегжейлі пайдалану нұсқауларын қамтиды. Нұсқауларды қарап шыққаннан кейін сұрақтарыңыз болса, 1-800-732-6866 тегін нөміріне қоңырау шалыңыз немесе www.araccessories.com сайтына кіріңіз.

*Ауқым қоршаған ортаға байланысты өзгеруі мүмкін.

Маңызды ақпарат

**SIGN#1069;ЛЕКТР ТОГЫНЫҢ СОҒУ ҚАУПІ
АШПАҢЫЗ

Электр тогының соғу қаупін азайту үшін қақпақты (немесе артқы жағын) шешпеңіз. Ішінде пайдаланушы қызмет көрсететін бөліктер жоқ. Қызмет көрсетуді білікті қызмет көрсетуші персоналға тапсырыңыз.

Найзағайдың ұшы бар жебесі бар белгісі бар тең қабырғалы үшбұрыш пайдаланушыны өнімнің корпусының ішінде адамдарға электр тогының соғу қаупін тудыруы мүмкін жеткілікті шамадағы оқшауланбаған қауіпті кернеудің болуы туралы ескертуге арналған.

Тең қабырғалы үшбұрыштың ішіндегі леп белгісі пайдаланушыны құрылғымен бірге берілетін әдебиетте маңызды пайдалану және техникалық қызмет көрсету (қызмет көрсету) нұсқауларының болуы туралы ескертуге арналған.

Қуат рейтингі және барлық қолданылатын ескерту жапсырмалары үшін таратқыштың және қабылдағыштың/динамиктің төменгі және бүйір жағын қараңыз.

Қауіпсіздік бойынша маңызды нұсқаулар

1. Бұл нұсқауларды оқыңыз.
2. Бұл нұсқауларды сақтаңыз.
3. Барлық ескертулерге құлақ салыңыз.
4. Барлық нұсқауларды орындаңыз.
5. Тек құрғақ шүберекпен тазалаңыз.
6. Ешқандай желдету саңылауларын жаппаңыз. Орнатуды өндірушінің нұсқауларына сәйкес орындаңыз.
7. Радиаторлар, жылу тіркегіштері, пештер немесе басқа құрылғылар (соның ішінде күшейткіштер) сияқты жылу көздерінің жанына орнатпаңыз.
8. Қуат сымын басып кетуден немесе қысып қалудан қорғаңыз, әсіресе ашаларда, ыңғайлы қабылдағыштарда және құрылғыдан шығатын жерде.
9. Найзағай кезінде немесе ұзақ уақыт пайдаланылмаған кезде бұл құрылғыны розеткадан ажыратыңыз.
10. Барлық қызмет көрсетуді білікті қызмет көрсетуші персоналға тапсырыңыз. Қызмет көрсету құрылғы кез келген жолмен зақымданған кезде қажет, мысалы, қуат сымы немесе ашасы зақымданған, сұйықтық төгілген немесе құрылғыға заттар түскен, құрылғы жаңбырға немесе ылғалға ұшыраған, қалыпты жұмыс істемейді немесе құлап кеткен.
11. Тек өндіруші көрсеткен тіркемелерді/аксессуарларды пайдаланыңыз.

Күтім және техникалық қызмет көрсету

• Динамикті және таратқышты тазалау үшін әрқашан жұмсақ шүберекті пайдаланыңыз. Ешқашан спирт немесе басқа еріткіштер бар өнімді пайдаланбаңыз, себебі олар бетіне зақым келтіруі мүмкін.
• Электр тогының соғу қаупін болдырмау үшін қуат трансформаторын айнымалы ток розеткасына қосқанда сақ болыңыз.
• Шамды/динамикті тазалау үшін: Негізгі қуат көзін өшіріңіз. Ылғал шүберекпен сүртіңіз немесе терезе тазалағышын пайдаланыңыз. Абразивті тазалағыштарды пайдаланбаңыз.
• Шамды ауыстыру: MAX 40W B типімен немесе тізімделген 13W өзінен-өзі балластталған ықшам люминесценттік шаммен (канделябрге негізделген шам) ауыстырыңыз.

Бұл өніммен шам негізінің адаптерлерін пайдаланбаңыз. Бұл өнімді тек канделябрге негізделген шамдармен пайдалану керек.

Өнім туралы ақпарат

ЖАРАҚАТ АЛУ ҚАУПІ

• Шамдағы кейбір металл бөліктерінің өткір жиектері болуы мүмкін. Кесулер мен сызаттарды болдырмау үшін бөлшектерді өңдеу кезінде қолғап киіңіз.
• Кішкентай бөлшектерді ескеріңіз және орау материалын жойыңыз, себебі олар балалар үшін қауіпті болуы мүмкін.
• Орнату кезінде жұмыс аймағын жарықтандыру үшін фонарьды немесе балама жарық көзін пайдаланыңыз.
• Орнату кезінде шамды қолдау үшін көмек қажет болуы мүмкін.
• Бұл құрылғы барлық қолданыстағы орнату ережелеріне сәйкес орнатылуы керек.
• Бұл құрылғы жерге қосылған және қорғалған қосылымы бар негізгі розеткаға немесе розетка қорабына қосылуы керек.
• Жарақаттануды болдырмау үшін бұл құрылғы орнату нұсқауларына сәйкес қабырғаға мықтап бекітілуі керек.

СЫМДАРДЫ ЖӘНЕ ШАМДЫ ПАЙДАЛАНУ

• Шамды кемінде 90°C (194°F) температураға есептелген қоректендіру сымдарына қосыңыз.
• Шамды күңгірттендіру тізбектерінде пайдаланбаңыз.
• Құрылғы 60 дюймнен жоғары орнатылуы керек.

Жарақаттануды болдырмау үшін бұл құрылғы орнату нұсқауларына сәйкес қабырғаға мықтап бекітілуі керек.

Орнатуға ұсынылатын орын

Сыртқы шам мен сымсыз динамикті үйіңізден кемінде 1 метрге (3 фут 11 дюйм) созылатын және жерден кемінде 3 метр (9 фут 10 дюйм) биіктікте орналасқан шатырдың астына орнатыңыз. Содан кейін сыртқы шам мен сымсыз динамиктің төменгі жағы жерден кемінде 1,8 метр (5 фут 6 дюйм) биіктікте болуын қадағалаңыз.

Сыртқы шам мен сымсыз динамик ағаштан немесе бетоннан жасалған қабырғаға орнатылуы керек.

Орнату

Қаптамадан шығару

Outdoor Lantern және Wireless Speaker-ді орната бастамас бұрын, бумада келесі бөліктердің бар екеніне көз жеткізіңіз:

Шамды/Сымсыз динамикті орнату

Outdoor Lantern және Wireless Speaker-ді пайдаланбас бұрын, оны розетка қорабына орнату керек.

Негізгі қорек сымының дұрыстығын тексеру қажет болса немесе сымдарды қалай орнату керектігіне сенімді болмасаңыз, білікті электрикке хабарласыңыз. Сым қосылымдарын әрқашан жергілікті кодекске, қаулыларға және Ұлттық электр кодексіне сәйкес орнатыңыз.

1. Негізгі ажыратқыштағы розетка қорабының қуаты өшірілгеніне көз жеткізіңіз.
2. Ескі құрылғыны розетка қорабынан алыңыз. Сымдарын абайлап ажыратыңыз.


3. Осы бумаға кіретін бекіту бұрандаларын пайдаланып, көлденең жолақты розетка қорабына орнатыңыз.
4. Көлденең жолақтың орталық бұрандасын бұрап алыңыз және екі бүйірлік бұранданы бір-бірімен теңестіріңіз. Содан кейін орталық бұранданы қатайтыңыз.


5. Сымсыз динамиктен келетін мыс жерге тұйықтау сымын табыңыз. Оны розетка қорабынан келетін жерге тұйықтау сымымен бірге бұраңыз.
   Егер розетка қорабында жерге тұйықтау сымы болмаса, жерге тұйықтау сымын осында көрсетілгендей көлденең жолаққа бекітіңіз.


6. Динамиктен келетін сым ұштарынан 3/4" оқшаулауды алыңыз. Динамиктің шешілген ұштарын розетка қорабынан келетін сымдармен бірге бұрау үшін қысқыштарды пайдаланыңыз—қара сымды қараға және ақ сымды аққа сәйкестендіріңіз. Содан кейін ұштарын қиыңыз.
7. Сым қосқыштарын қосылған ұштарға бекітіңіз. Қаласаңыз, қосқыштар мен ұштарды электрлік лентамен бірге байлауға болады.

8. Сымсыз динамикті көлденең жолақтағы екі бүйірлік бұрандаға орналастырыңыз. Динамикті осы бумаға кіретін екі қақпақпен қабырғаға бекітіңіз.

9. Динамик пен қабырға арасындағы жоғарғы және бүйір жақтарын жабу үшін силиконды тығыздағышты пайдаланыңыз. Ылғал ағып кетуі үшін төменгі жағын ашық қалдырыңыз.

Трансмиттерді дыбыс көзіне қосу

1. Берілген Y-адаптер дыбыс кабеліндегі стерео штепсельдерді трансмиттердің артқы жағындағы AUDIO IN ұяларына қосыңыз (штепсельдер мен ұялардағы түстердің сәйкес келетініне көз жеткізіңіз).
2. Берілген Y-адаптердің шағын штепсель ұшын MP3 ойнатқышыңыздың немесе CD ойнатқышыңыздың құлаққап шығысына (немесе компьютеріңіздегі дыбыс шығысы ұясына) қосыңыз.



   Бұл өнім тек желілік деңгейдегі шығыстармен немесе құлаққап шығыстарымен жұмыс істеуге арналған. ОНЫ трансмиттерді тұрақты зақымдауы мүмкін болғандықтан, динамик шығыстарына тікелей қоспаңыз.

3. Трансмиттердің айнымалы ток қуат адаптерінен шыққан кішкентай, дөңгелек штепсельді трансмиттердің DC IN ұясына қосыңыз. Трансмиттердің айнымалы ток қуат адаптерінің екінші ұшын кез келген стандартты 120 В айнымалы ток розеткасына қосыңыз.


Ескертпе: Бұл қуат блогы тігінен немесе еденге орнатылған күйде дұрыс бағытталуға арналған.

Ескертпе: Трансмиттердің ON/OFF (ҚОСУ/ӨШІРУ) қосқышы жоқ. Трансмиттер әрқашан қосылып тұруға арналған. Егер сіз AW851-ді ұзақ уақыт пайдаланбасаңыз, трансмиттердің айнымалы ток қуат адаптерін ажыратыңыз.

Шам шамын орнату/ауыстыру

Outdoor Lantern және Wireless Speaker шамдал негізіндегі шамды қажет етеді (макс. 40 Вт; шам кірмейді). Бұл Outdoor Lantern және Wireless Speaker-дің төменгі жағы розеткаға оңай қол жеткізу үшін ашық. Жақсы нәтижелерге қол жеткізу үшін мөлдір (мұздатылмаған) 40 Вт шамды пайдаланыңыз. Шамның шамын орнату немесе ауыстыру үшін:

1. Шамның төменгі жағында орналасқан шам розеткасын табыңыз.
2. Шамды салып, розеткаға бұраңыз.



Флуоресцентті шамдарды өндірушінің нұсқауларына сәйкес өңдеңіз және жойыңыз.

Динамик жүйесіне шолу

Шам/Динамик

Оң жақ панель динамигінің басқару элементтері

Оң жақ, артқы

Speaker On/Off (Динамикті қосу/өшіру) түймесі динамикті қосады және өшіреді
Auto Scan (Автоматты сканерлеу) түймесі трансмиттердің сигналын қайта сканерлейді
Volume Up and Down (Дыбыс деңгейін жоғарылату және төмендету) түймелері дыбыс деңгейін реттейді
L/Mono/R қосқышы динамиктің моно режимінде жеке динамик ретінде дыбыс шығаратынын немесе қосымша AW851 бар стерео жұпта сол немесе оң жақ жолды ойнататынын анықтайды
Light On/Off (Шамды қосу/өшіру) қосқышы шамды қосады және өшіреді

Алдыңғы панель
Power/Linked (Қуат/Байланысқан) индикаторы (көрсетілмеген) динамик бірінші рет қосылғанда жыпылықтайды; динамик трансмиттерге қосылғанда көк түспен жанады

Трансмиттер

SIGNAL (СИГНАЛ) индикаторы дыбыс бар болғанда және трансмиттер хабар таратып жатқанда жасыл түспен жанады POWER (ҚУАТ) индикаторы трансмиттер қосылғанда жанады
CHANNEL (АРНА) 1 2 3 сізге ортаңыз үшін ең жақсы тарату жиілігін табуға мүмкіндік береді
DC IN ұясы қосылған 12 В 200 мА айнымалы ток қуат адаптерінің кішкентай дөңгелек ұшын қабылдайды
AUDIO IN (R / L) келесі беттерде көрсетілген қосылым опцияларының бірін пайдаланып дыбыс көзіне қосылады

Динамик жүйесін жұптастыру

Трансмиттерді реттеу

1. Дыбыс көзін (мысалы, A/V қабылдағышы, MP3 ойнатқышы, стерео және т.б.) қосыңыз және музыканы қалыпты тыңдау деңгейінде ойнатыңыз.
2. Трансмиттердің артқы жағындағы арнаны таңдау қосқышын трансмиттердің үш тарату жиілігінің біріне орнатыңыз: 1, 2 немесе 3. Егер қабылдау нашар болса немесе кедергі болса, арнаны таңдау қосқышын басқа күйге жылжыту арқылы басқа жиілікті таңдап көріңіз.

   Трансмиттер дыбыс сигналын қабылдап, дайын болғанда, SIGNAL (СИГНАЛ) индикаторы жасыл түспен жанады.

Ескертпе

Егер трансмиттердегі SIGNAL (СИГНАЛ) индикаторы жанбаса, келесіні тексеріңіз:

• Трансмиттердің айнымалы ток қуат адаптерінің мықтап қосылғанын растаңыз.
• Трансмиттерден шыққан кабельдің дыбыс көзінің шығысына (MP3 ойнатқышы, A/V қабылдағышы және т.б.) мықтап қосылғанын растаңыз.
• Дыбыс көзінің дыбыс шығарып жатқанын және қосылғанын растаңыз.

Динамикті баптау

1. Динамикті қосу үшін динамиктің оң жағындағы Speaker On/Off (Динамикті қосу/өшіру) түймесін басыңыз. Динамик трансмиттерге бапталған кезде динамиктің алдыңғы жағындағы индикатор шамы жыпылықтайды. Динамик трансмиттерге бапталғанда индикатор шамы көк түспен жанады—енді динамиктен дыбыс естуіңіз керек.
   Ескертпе: Егер динамик қосқышы бар розеткада болса, розетканың қосылғанына көз жеткізіңіз.
   Ескертпе: Егер динамик бапталмаса немесе трансмиттер дұрыс қосылмаса, индикатор шамы жыпылықтай береді. Бұл орын алса, осы нұсқаулықтың ақауларды жою бөлімін қараңыз.
2. Динамиктегі дыбыс деңгейін қажетінше реттеңіз.
3. AW851 динамигінің оң жағындағы қосқышты пайдаланып, динамикті моно немесе стерео жұмыс үшін орнатыңыз.
   1. Монауралды жұмыс: Монауралды режим (моно) бір AW851-ді өзімен бірге пайдаланғанда ұсынылады. Монауралды жұмыс үшін динамиктегі L/M/R қосқышын "M" күйіне орнатыңыз.
   2. Стерео жұмыс: Стерео опциясы үшін сізге қосымша AW851 динамигі қажет. L/Mono/R қосқышын тыңдаушыдан сол жақта орналасқан динамикте "L" күйіне орнатыңыз, ал басқа динамикті "R" күйіне орнатыңыз.

Ескертпелер:

Бір AW851 трансмиттері өзінің сигналын екі динамиктен артық динамикке жібере алады. Сізге динамиктерді бір трансмиттерге баптау керек.

Динамик трансмиттердің сигналын жоғалтса, автоматты түрде қайта бапталады. Сондай-ақ, динамикті кез келген уақытта қайта баптау үшін динамиктің төменгі жағындағы Auto Scan (Автоматты сканерлеу) түймесін басуға болады.

Ұзақ уақыт бойы дыбыс сигналы болмаса, трансмиттер автоматты түрде өшеді.

Кейде статикалық және/немесе бұрмалану түріндегі кедергілерді естуге болады. Бұл орын алса, трансмиттер/динамик реттеулерін және индикаторларын растаңыз. Егер мәселе шешілмесе, осы нұсқаулықтың Ақауларды жою бөлімін қараңыз.

Динамикті өшіру

1. Динамикті өшіру үшін динамиктің төменгі жағындағы Speaker On/Off (Динамикті қосу/өшіру) түймесін басыңыз.
2. Динамиктің алдыңғы панеліндегі индикатор шамы енді жанбайтынын тексеру арқылы динамиктің өшірілгенін растаңыз.

Шамды қосу және өшіру

Шамды қосу үшін: Динамиктің төменгі жағындағы Light On/Off (Шамды қосу/өшіру) қосқышын қосулы күйге қойыңыз. Егер шам қосқышы бар розеткада болса, розетканың қосылғанына көз жеткізіңіз.

Шамды өшіру үшін: Динамиктің төменгі жағындағы Light On/Off (Шамды қосу/өшіру) қосқышын өшірулі күйге қойыңыз.

Қосымша пайдалы ақпарат

Тұрақты деңгейлі аудио шығыстары туралы

Тұрақты деңгейлі немесе желілік деңгейлі аудио шығысы оңтайлы болып саналады, себебі ол аудио көзінің дыбыс деңгейін реттеу арқылы өзгертілмеген аудио сигналын қамтамасыз етеді.

Кеңес: Стерео қабылдағыштардан/күшейткіштерден шыққан тұрақты деңгейлі аудио шығыстары әдетте Tape (немесе жазу) шығыстары немесе DVR/DVD-R аудио шығыс қосылымдары ретінде белгіленеді.

Теледидарлардан шыққан тұрақты деңгейлі шығыстар әдетте "Constant" ("Тұрақты"), "Fixed" ("Тіркелген") немесе "Select" ("Таңдау") деп белгіленеді. Егер олар осылай белгіленбесе, олар, мүмкін, өзгермелі шығыстар болып табылады (төмендегі "Өзгермелі деңгейлі аудио шығыстары туралы" бөлімін қараңыз). DVD ойнатқыштарынан шығыстар әрдайым дерлік тұрақты болады.

Кеңес: DVD ойнатқышының аудио шығыстарына қосылған кезде, дыбыс шығару үшін DVD ойнатқышы теледидар арнасын көрсетуі керек екенін ұмытпаңыз.

Өзгермелі деңгейлі аудио шығыстары туралы

Құлаққап ұясы немесе белгілі бір RCA типті шығыстар сияқты өзгермелі деңгейлі шығыс аудио көзінде орнатылған дыбыс деңгейіне байланысты өзгеретін аудио сигналын қамтамасыз етеді. Аудио көзінің дыбыс деңгейі жоғарылаған және төмендеген сайын, таратқышқа жіберілген аудио сигналының күші де өзгереді. Бұл динамик шығаратын дыбыс сапасына әсер етуі мүмкін және таратқыш үшін жеткілікті күшті сигнал шығару үшін аудио көзінің дыбыс деңгейін реттеуді қажет етуі мүмкін.

Кеңес: Кітап сөресі типті немесе ықшам стерео жүйелердің көпшілігінде құлаққап штепселін құлаққап ұясына салу әдеттегі немесе қатты сымды динамиктердің автоматты түрде өшірілуіне әкеледі.

Кеңес: Көптеген теледидарлардың, жасына немесе бағасына қарамастан, өзгермелі шығыстары бар. Теледидардың қай аудио шығысының тұрақты екеніне сенімді болмасаңыз, теледидардың нұсқаулығын қараңыз. Кейбір теледидарлардың өзгермелі және тұрақты арасында ауыса алатын шығыстары бар. Таңдау берілген кезде, тұрақты әрқашан ұсынылады.

Ақаулықтарды жою

Төмендегі ақаулықтарды жою нұсқаулығы сымсыз жүйені орнату және/немесе пайдалану кезінде туындайтын кейбір кең таралған мәселелерді шешуге көмектеседі. Егер мәселе шешілмесе, 1-800-732-6866 нөміріне тегін қоңырау шалыңыз немесе www.araccessories.com сайтына кіріңіз.

Техникалық сипаттамалар

Таратқыш

• Көп бағытты 900MHz хабар тарату
• Тиімді тарату ауқымы: 150 футқа дейін (45м)*
• Фазалық құлыптау тізбегі (PLL)
• Автоматты деңгейді басқару (ALC)
• 3 таңдаулы хабар тарату жиілігі
• Стерео аудио кірісі

*Ең жоғары ауқым; нәтижелер қоршаған ортаға байланысты өзгеруі мүмкін.

Динамик

• Түймелі, автоматты құлыптауды реттеу
• 2 жақты акустикалық дизайн:
  2" твиттер, 3" вуфер
• 5 Ватт RMS ішкі күшейткіші
• Көп бағытты дыбыс
• Жиілік реакциясы: 40Hz - 15kHz
• Солға/Моно/Оңға қосқышы
• Айнымалы ток розеткасының қорабын пайдаланып жұмыс істейді (орнатуды қажет етеді)
